Для быстрого просмотра изменений в проекте в проектных папках 00_SHARED\01_DWG_PDF (АР) и 00_SHARED\01_DWG_PDF (КР) размещаются DWG/PDF файлы с планами.
Эти файлы не являются официальным заданием. Процесс обмена заданиями производится в соответствии с описанным процессом.
Перед выгрузкой в 00_SHARED\01_DWG_PDF в модели:
- Подготовить виды для смежных разделов

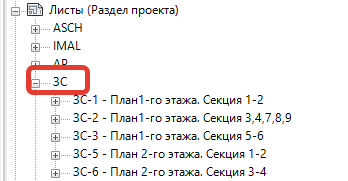

- Разместить виды ЗС на листах ЗС – Задание смежным разделам
- Закрепить вид. Если вид на листе будет изменятся или двигать свое положение, то функция сравнения версий отметит все как изменение.
- Наименование листа – «План X-го этажа», «Разрезы Y», где X – номер этажа, Y – номер листа с разрезами
Пример: «План 1-го этажа», «Разрезы 1»
- Переименовывать листы после первой выгрузки – при переименовании листа будет новая версия и все изменения будут утеряны. При любом изменении наименовании листа сообщать BPM
- Указывать отметку этажа или имя вида в наименовании листа — во избежание переименовывая листа при изменении отметки или нумерации разрезов
- Отличные друг от друга этажи выдавать одним планом– если этаж отличается контуром балконных плит, они не являются типовыми
Далее, для успешного выполнения обновления и сравнения необходимо:
BPM:
- Создать аналогичные папки 01_DWG_PDF (АР) и 01_DWG_PDF (КР) в BIM 360
- Открыть доступ в BIM360 для всех участников проекта.
- Настроить BAT-файл для автоматической выгрузки файлов из папки /shared. Данная выгрузка выполняется каждую пятницу
DM:
- Назначить ответственного за выгрузку DWG/PDF листов ЗС из модели
- Каждый четверг ответственный за выгрузку печатает DWG/PDF
- При внеплановой выгрузке, отправить запрос BPM на выгрузку в BIM360
- Проинформировать в проектном чате о выгрузке файлов в папку shared
- Создать запрос BPM на доступ в BIM360 при добавлении нового участника в проект
