Шаблоны и координаты проекта
Рабочие модели создаются подрядчиком на основании шаблонов, согласованных в ВЕР.
Разделы АР/КЖ разрабатываются на основе шаблонов, переданных заказчиком. Выбор шаблона для разработки моделей ИОС остается на усмотрение подрядной организации, если иное не зафиксировано в ВЕР.
DS передает подрядчику в качестве исходных данных:
- координационный и базовый файлы 10ХХХ_КФ и 10ХХХ_БФ;
- шаблоны RVT для создания рабочих моделей (для разделов АР/КЖ);
- семейство отверстий для подготовки задания на отверстия (для разделов ИОС);
- файл общих параметров DS_Shared Parameters;
- инструкцию по подготовке bat-файлов для автоматической загрузки/выгрузки моделей;
Модели подрядных организаций должны иметь Общую площадку из переданного заказчиком координационного файла. Ответственный за корректную посадку и мониторинг осей и уровней – BIM менеджер подрядчика.
Ответственный за координацию и проверку моделей перед выдачей заказчику — BIM менеджер подрядчика.
Задание на отверстия готовится в отдельной модели 10ХХХ_ЗД_ОТВ в соответствии с требованиями, описанными в п. 4.3.7 и 4.3.8 BIM-стандарта DS.
Среда общих данных
Двусторонний обмен моделями между заказчиком и подрядчиком происходит в облачном хранилище BIM360Docs. Периодичность выгрузки моделей, адрес папки для выгрузки фиксируются в ВЕР.
В сервис BIM 360 Document Management публикуются BIM-модели с периодичностью, зафиксированной в ВЕР в текущем состоянии, на момент публикации модель может не соответствовать всем требованиям EIR так как это не финальная передача (отраженная в графике публикации документации), а “рабочая публикация”, которая служит для просмотра состояния BIM-модели и комментирования, также возможна публикация чаще, по требованию Заказчика, для получения данных в оперативном режиме, либо реже, если работа над ней приостановлена. О приостановке работы над моделью должен быть проинформирован руководитель проекта со стороны Заказчика. Также важно, чтобы модель публиковалась совместно с отправкой документации на проверку, это нужно для того, чтобы можно было проверить через rvt-файл те количественные показатели, которые декларированы в проверяемой документации. При публикации модели, в ней должны находиться все листы, которые сформированы на основе данной модели, для корректной публикации (чтобы загрузить только нужные чертежи и виды) в облачное хранилище BIM 360 Document Management, требуется использовать инструмент “Параметр публикации”, Крайне важно чтобы тот 3D-вид, который мы выбираем, для отображения элементов в сервисе BIM360 Document Management был верно настроен, а именно были видны все необходимые элементы;
При отсутствии собственных лицензий подрядчику необходимо запросить их (в количестве не более 3 штук на одну компанию) у заказчика, путем направления письма PM и BPM проекта по электронной почте . В письме на запрос лицензий указать Фамилию, Имя сотрудника, адрес электронной почты и роль в проекте.
Периодичность передачи моделей заказчику фиксируется в ВЕР. Перед выгрузкой модели должны пройти внутренний контроль качества у подрядчика.
Ответственность сторон за передачу моделей указана в таблице ниже:
| Описание работ | Ответственный |
|---|---|
| Координация рабочих моделей и внутренний контроль качества | BIM-менеджер компании, выполняющей проектирование раздела |
| Своевременная выгрузка моделей в BIM360 | |
| Своевременная загрузка моделей из BIM360 в рабочую папку обмена связанными файлами | |
| Администрирование папки проекта в BIM360 | BPM |
Наименование файлов моделей производится в соответствии со стандартом наименования DS если иное не указано в EIR.
Запрещается изменять имена моделей, выгружаемых в BIM360. Названия и принцип деления моделей согласовывается с заказчиком и фиксируется в ВЕР.
Регулярные выгрузки производятся в папку обмена моделями «…\00_SHARED».
Выгрузки моделей в BIM360 должны сопровождаться электронным письмом с перечнем основных изменений в модели для всех ключевых участников, зафиксированных в BEP.
Модели для финальной выгрузки должны иметь имя с постфиксом _published в соответствии со стандартом наименования DS и располагаться в папке «…\PUBLISHED».
Финальная выгрузка производится в соответствии с графиком и отправляется на проверку средствами BIM360 (подробнее). Модели для передачи на review должны быть проверены и очищены в соответствии с EIR (рекомендуется использовать Е-трансмит).
Выгрузка моделей в BIM360 с использованием bat-файла
Для облегчения процесса загрузки/выгрузки моделей в BIM360 рекомендуется настроить bat-файл в соответствии с предоставленной инструкцией.
Обмен заданиями между смежными разделами
Выгрузка заданий для смежных разделов осуществляется в папку «ЗАДАНИЯ», и должны сопровождаться электронным письмом PM DS и BPM. Наименования файла должно содержать дату выдачи, название и для кого оно выдается.
Примеры наименования папок внутренней структуры: «171018_Корпус 1_Задание АР для ИОС и КР» или «171018_ Корпус1_Задание от АР для КР на ограждения на кровле»
Хранение исходных данных для проектирования
В папку сохраняется исходно-разрешительная документация, предоставляемая Заказчиком, а также исходно-разрешительная документация, разработанная DS.
Содержит исходные данные для проектирования; согласования с компетентными государственными органами и органами местного самоуправления; монополистами; исходно-разрешительную документацию; документацию стадии ПП и П, в случае разработки только этапа РД.
Выгруженные в папку Исходные данные должны сопровождаться электронным письмом от PM DS.

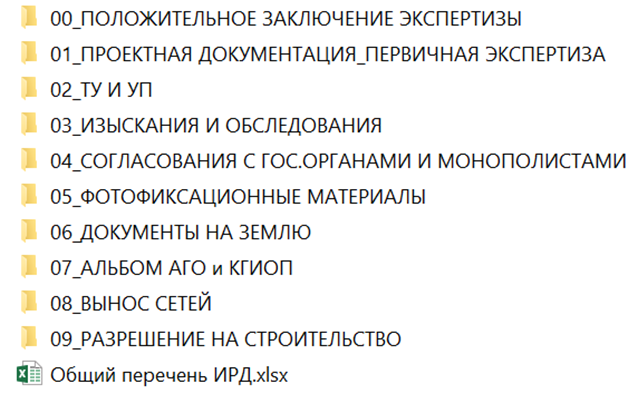

Внутренняя структура:
