Общие обязательные требования

Обязательные требования и параметры

Объемы моделируемых работ (размеры, площади, объемы и т.д.) следует получать строго из данных программы Revit (ИМ). Получение объемов моделируемых работ иным способом не допускается. Запрещается вручную «перебивать» размеры, площади, объемы или иные численные показатели.

• Модель должна быть проработана таким образом, чтобы максимально соответствовать реальному проектируемому объекту в рамках определённых LOD и LOI (подробнее смотри раздел «LOD и LOI»). Все полученные на основе модели 3D виды, а также чертежи фасадов, разрезов и планов, должны корректно отображать проектируемый объект.
• Все разделы проекта, отраженные в модели, должны быть скоординированы между собой и исключать коллизии элементов проекта согласно правилам контроля качества (подробнее смотри раздел «Матрица коллизий»).
• Всем элементам модели присваивается материал согласно принятому наименованию материалов (принцип наименования смотри раздел «Правила наименования») в соответствии с их функциональным назначением.
• Не допускается неточное построение элементов модели, с последующим округлением размерных значений.
• Запрещено размещать / создавать элементы по подложкам форматов DWG / PDF, ориентируясь на геометрию 2D чертежа. В таком случае габариты конструкций получаются неточными. 2D подложки можно использовать только в качестве наглядного образца и для сверки с размерами, вынесенными на лист. Срисовывание контуров стен с DWG приводит к многократным правкам при дальнейшем оформлении.
• В таблице ниже по разделам представлены параметры, обязательные для заполнения у всех элементов модели в соответствии с дисциплиной.
• Любые отступления от заполнения обязательных параметров фиксируются в BEP. Заполнение обязательных параметров производится на протяжении всей разработки проекта. Заказчик проверяет параметризацию BIM модели при каждой промежуточной выдаче.
• При моделировании необходимо работать с ФОП Заказчика или с собственным ФОП, уведомив предварительно Заказчика и зафиксировав это в BEP. Наименования параметров в таком случае должны быть идентичны указанным в EIR.

Обязательные для заполнения параметры

• Элементы модели привязываются к уровням, но не к граням (за исключением принципиальных случаев, например, размещения элемента на наклонной поверхности).
• Правила по наименованию семейств, материалов, видов, листов и прочего в Autodesk Revit определены текущим стандартом (смотри раздел «Правила наименования»), отклонение от правил фиксируется в BEP. Не допускается определение наименований по собственным правилам проектных организаций без согласования с Заказчиком / Генпроектировщиком. Использование собственных наименований рассматривается как возможное в компаниях с системой наименования, зафиксированной во внутреннем BIM-стандарте.
• Рабочие наборы в Revit должны использоваться для разделения модели, чтобы позволить нескольким пользователям одновременно работать в пределах одного файла. DD должны использовать рабочие наборы в качестве стандартной практики при моделировании. В разделе «Рабочие наборы» представлен базовый список рабочих наборов, который должен использоваться для разделения модели. Внешние ссылки на файлы необходимо выделять в отдельные рабочие наборы.

• BIM-модель выполняется в масштабе 1:1. Принимаются следующие требования к единицам измерения в модели:
  • Линейные – миллиметры, с округлением до трех знаков после запятой (0,000 мм);
  • Высотные отметки – метры, с округлением до трех знаков после запятой (0,000 м);
  • Площади – квадратные метры, с округлением до трех знаков после запятой (0,000 м2);
  • Объемы материалов – кубические метры, с округлением до трех знаков после запятой (0,000 м3);
  • Угловые размеры – градусы, с округлением до двух знаков после запятой (0,00○).
• За базовый вариант моделирования принят тот, при котором несущие конструкции разрабатываются в моделях КР в полном объеме и не дублируются в моделях АР.

Общие требования к категориям элементов

* В случае отсутствия элемента в таблице необходимо согласовать его категорию с Заказчиком и BPM.

Значение параметра «Описание»

Значение параметра на типоразмер «Описание» жестко закреплено для каждой категории элементов и должно начинаться со значения, приведенного в таблице ниже. Если какие-то типоразмеры элементов не маркируются или не считаются в объеме проекта, то параметр «Описание» заполняется значением «ИСКЛЮЧИТЬ».

Значение параметра «Описание» — АР

Значение параметра «Описание» — КР

Значение параметра «Описание» — ИОС

Классификация модели

• Для всех элементов модели необходимо присвоить значение параметру «Код по классификатору». Файл кодов по классификатору смотри в «EIR_Приложение 01_Классификатор». Версия файла классификатора фиксируется в BEP.
• Проектировщик не несёт ответственности, если при изменении версии ПО, наименование обязательного параметра изменяется на системном уровне по причине, не зависящей от проектировщика.

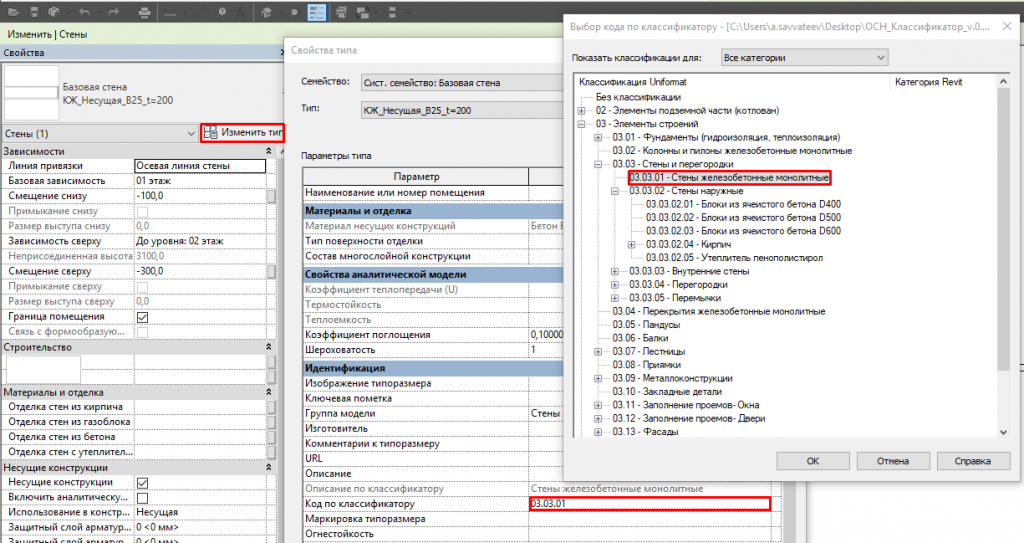

• Для назначения кода элементам модели необходимо зайти в свойства типоразмера и для параметра «Код по классификатору» выбрать соответствующий код. Параметр «Описание по классификатору» заполняется автоматически (смотри Рисунок).
• Элементам модели, не участвующим в расчёте стоимости, следует назначать «Код по классификатору» – «999».
• На элементы назначается самый нижний Код по классификатору в дереве.
• Если необходимо назначить идентичный код для нескольких элементов, рекомендуется использовать инструменты автоматизации Экосистемы DS «Управление типами».
• Перечень немоделируемых элементов необходимо предварительно согласовать с Заказчиком и зафиксировать в BEP. Шаблон таблицы – смотри в приложении «Шаблон BEP». Объёмы по немоделируемым элементам, участвующим в расчёте стоимости, необходимо внести в таблицу формата Excel.

Ведомость материалов АР

Для корректного подсчета объемов всем элементам должны быть заданы материалы с актуальным наименованием. В модели не должно встречаться одинаковых материалов с разным наименованием. Примеры материалов смотри в таблице ниже.

Ведомость материалов КР

Для корректного заполнения ведомости материалов необходимо задать значения параметрам «Обозначением» (ГОСТ или ТУ для материала) и «Единица измерения». Эти параметры назначаются для всех материалов, использующихся в проекте по мере их появления в модели. Заполнение параметров производится BIM-отделом (или проектировщиком после согласования с BIM-отделом) с помощью настроенной в шаблоне спецификации «Ведомость материалов модели». Значения параметров берутся из Таблицы ниже. Значения для материалов, не указанных в таблице, берутся в соответствии с актуальными нормативными документами на материал.

Информация о проекте

Данные параметры заполняются DD на старте проекта.

Диспетчер проекта

Правила наименования диспетчера здесь.

Организационная схема диспетчера проекта

Чтобы не допустить беспорядка видов/листов/спецификаций внутри модели, ниже представлена закрепленная схема диспетчера проекта.

Принята двухуровневая организационная схема для раздела АР и трёхуровневая для раздела КР.

Запрещено:
Использовать Фильтрацию для Диспетчера проекта, только по согласованию с BPM;
Менять организационную схему Диспетчера проекта, только по согласованию с BPM.

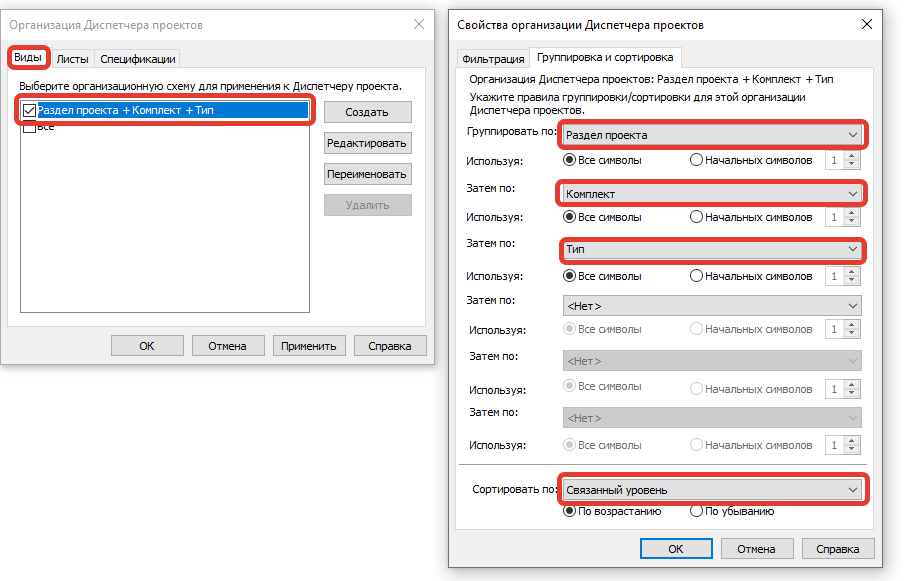

АР: Организационная схема — Виды

Для видов: Раздел проекта + Комплект + Тип с сортировкой по Связанному уровню.

АР: Организационная схема — Листы

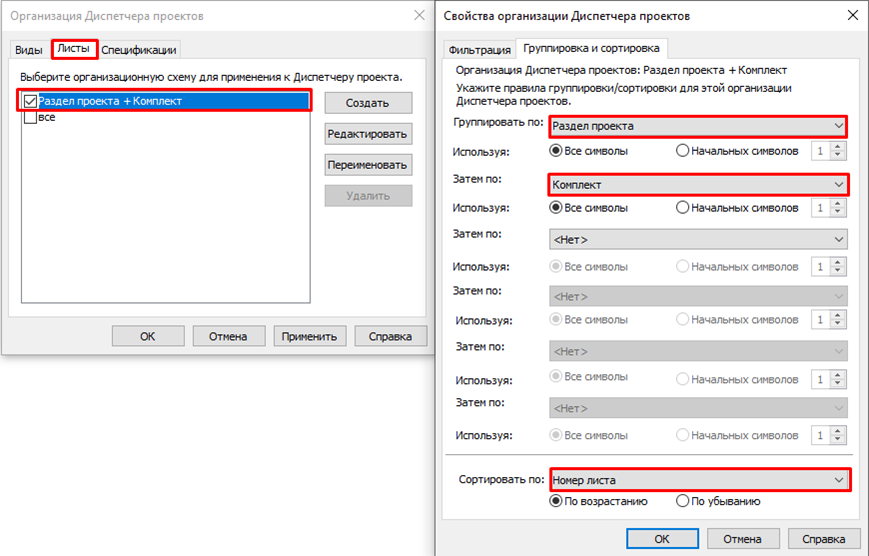

Для листов: Раздел проекта + Комплект с сортировкой по Номеру листа.

АР: Организационная схема — Спецификации

Для спецификаций используется два варианта организационной схемы:

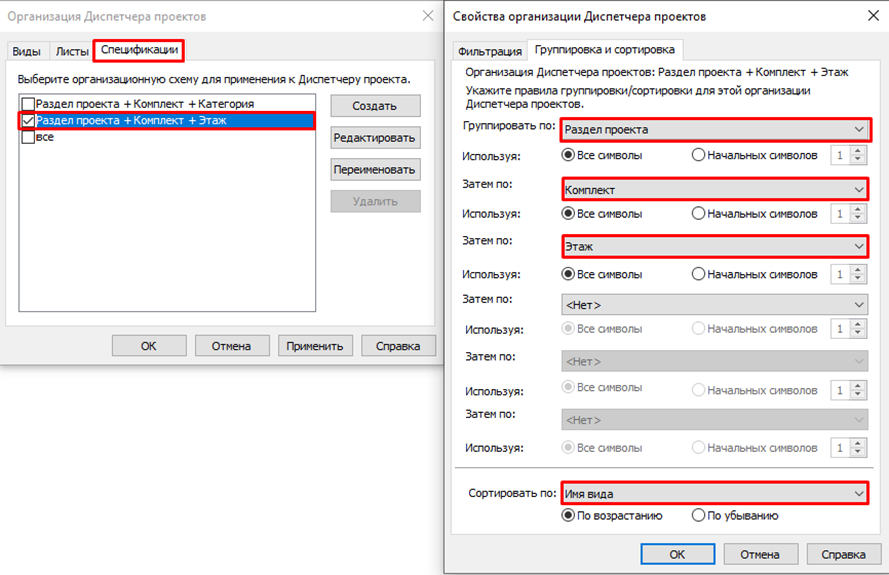

• Раздел проекта + Комплект + Этаж– Основой

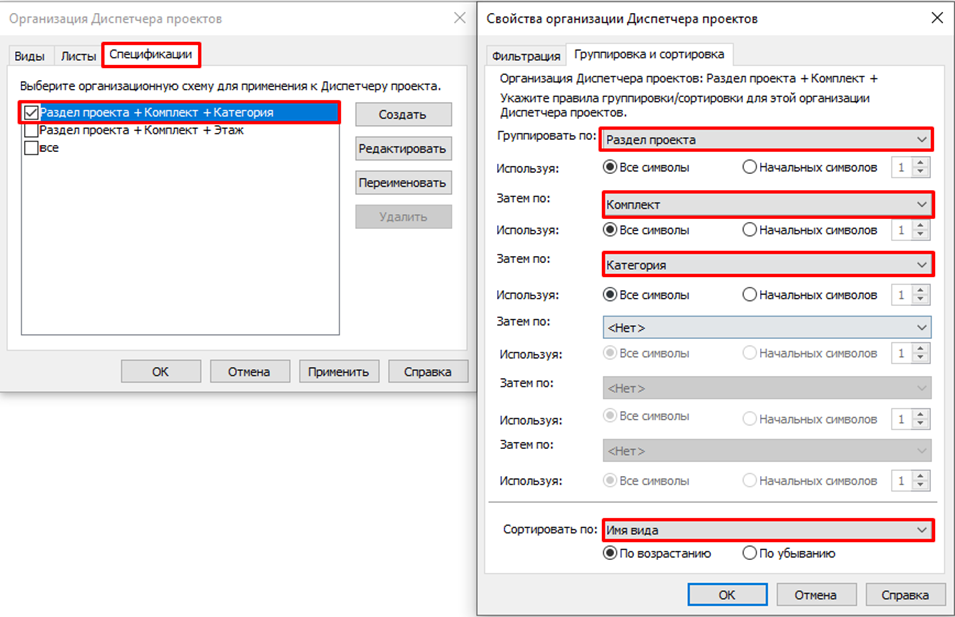

• Раздел проекта + Комплект + Категория – Для быстрого определения категории спецификации

КР: Организационная схема — Виды

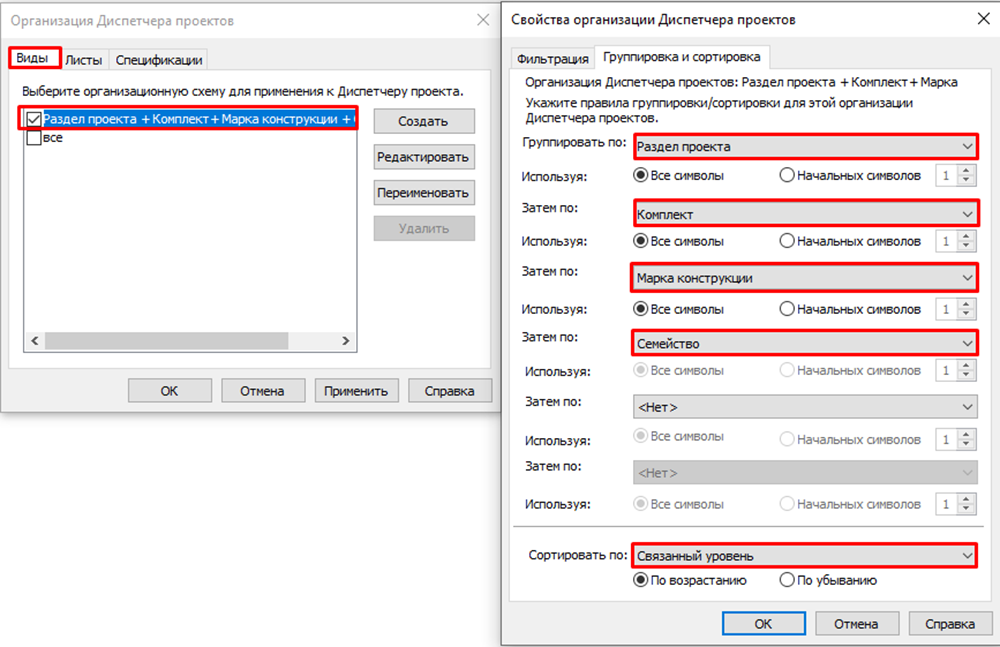

Для видов: Раздел проекта + Комплект + Марка конструкции + Семейство с сортировкой по Связанному уровню.

КР: Организационная схема — Листы

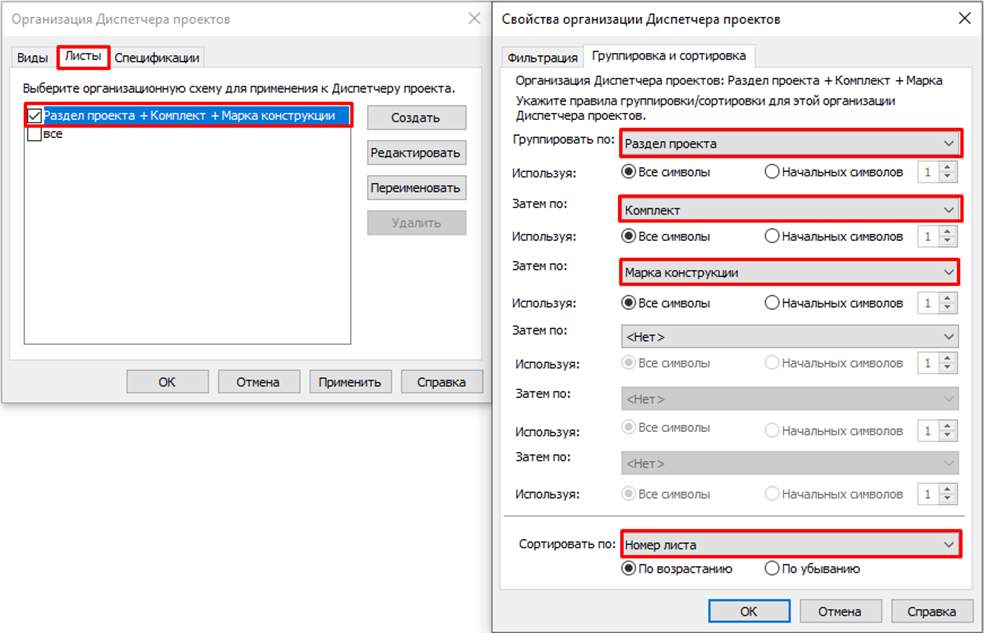

Для листов: Раздел проекта + Комплект + Марка конструкции с сортировкой по Номеру листа.

КР: Организационная схема — Спецификации

Для спецификаций используется два варианта организационной схемы:

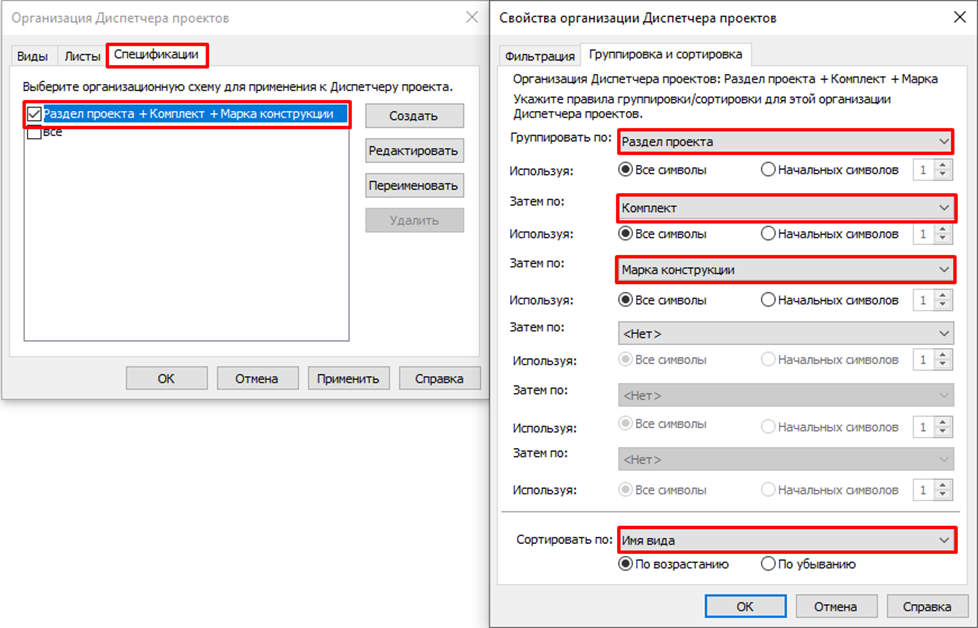

• Раздел проекта + Комплект + Марка конструкции– Основой

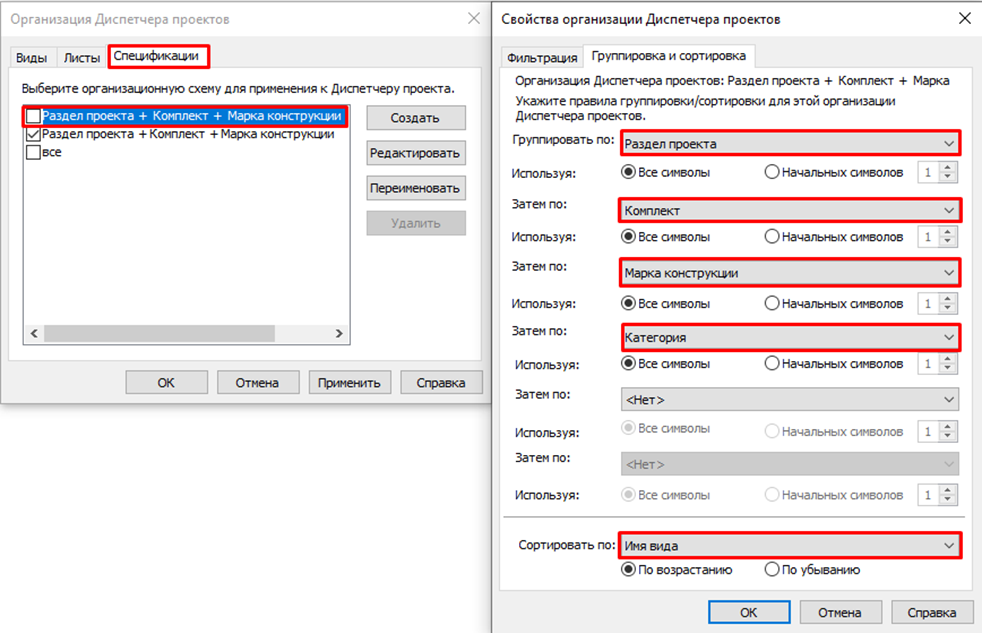

• Раздел проекта + Комплект + Марка конструкции + Категория – Для быстрого определения категории спецификации

Параметры и значения диспетчера проекта

Параметры диспетчера проекта

Общие параметры участвующие в организации диспетчера проекта

Значения параметров диспетчера проекта

Пример значений по уровню 1 диспетчера проекта:

Пример значений по уровню 2 диспетчера проекта:

Пример значений по уровню 3 диспетчера проекта:
