Библиотека BIM ресурсов

Типовые проектные решения для конструктивного и архитектурного разделов и раздела инженерных систем находятся в центральной библиотеке BIM-ресурсов, располагающейся на сервере проектной компании. Для создания моделей проектировщики должны использовать элементы из библиотеки, полученной от Заказчика, либо собственную библиотеку по согласованию с Заказчиком. В случае, если в процессе подготовки рабочей документации проектировщикам необходимо решение, которого нет в библиотеке, следует обратиться в BIM-отдел Заказчика для согласования разработки семейства своими ресурсами. По окончанию проекта необходимо передать разработанные семейства в библиотеку ресурсов Заказчика.

Библиотека ресурсов располагается на сервере проектной компании и содержит документы, библиотеку семейств и элементов информационной модели, шаблоны проектов и вспомогательные данные, необходимые для организации информационного моделирования.

Библиотеку ресурсов наполняют и модерируют только специалисты BIM-отдела.

В работе над BIM-проектом следует придерживаться следующих правил:

• содержимое библиотеки ресурсов должно быть разработано в соответствии с настоящим стандартом и с учётом лучших практик;
• контент, созданный в процессе работы над проектом, должен периодически добавляться BIM-отделом в библиотеку ресурсов (подробнее в разделе ниже).

Библиотека семейств

Для процесса информационного моделирования BIM-отделом создаются и утверждаются элементы (семейства) для наполнения модели.

При необходимости пополнить библиотеку новыми семействами, проектировщик должен отправить запрос на разработку BIM‐отделу. Простые семейства допускается моделировать силами проектировщика по согласованию с BIM-специалистом после прохождения соответствующего обучения.

При разработке семейств необходимо учитывать версию Revit. Семейство разрабатывается в актуальной версии для компании.

Центральная библиотека семейств содержит утверждённые и предназначенные для дальнейшего использования элементы.

Основные требования к Центральной библиотеке семейств:

• для сохранности контента центральная библиотека должна иметь настроенные права доступа:
  • Чтение/Редактирование только для BIM-отдела;
  • Чтение для всех.
• дополнения или модификации семейств должны осуществляться в контролируемом режиме и утверждаться BPM/BM до начала использования в проектах;
• семейства должны сохраняться и редактироваться в актуальной версии.

Семейства в библиотеке деляется на типовые и уникальные.

Типовые семейства:

• содержат минимально необходимую информационную наполненность;
• не включают в себя параметры под конкретный проект;
• используются более, чем в одном проекте.
• уникальные семейства хранятся в библиотеке под проект.

Уникальные семейства:

• содержат проектный параметр;
• созданы из модели в контексте (пример: лестничные марши КР)

Схема взаимодействия с библиотеками семейств

Все типовые семейства должны располагаться в центральной библиотеке организации, а уникальные — в библиотеке под конкретный проект.

• DD и DM могут самостоятельно подгружать семейства из центральной библиотеки в проект.
• DD и DM имеют полный доступ в папку с проектными семействами.
• В ходе разработки BIM-проекта может появиться необходимость добавить в семейство дополнительные характеристики, так как элементы должны соответствовать конечным целям проекта. Добавление дополнительной информации в существующие семейства осуществляется с помощью ФОП. Созданный параметр может быть добавлен как отдельному семейству, так и целой категории элементов, используя функцию «Параметры проекта». Какой именно метод будет использован – определяет BIM специалист.

Редактирование семейств

1. Для редактирования семейства, необходимо открыть его из ЦБ.
2. После редактирования семейство сохраняется BPM в ЦБ.
3. Затем отредактированное семейство загружается BPM в транслятор проекта (если транслятор на проекте используется).
4. Из транслятора проекта семейство в модели нужных корпусов распространяет DD. Подробнее о работе транслятора читайте здесь.
5. Обновить семейство в шаблонах моделей (если оно загружено в шаблоны).

Запрещено открывать семейство из проекта для его редактирования.

Возможно, в проекте используется неактуальная версия и в семействе уже были изменения. Сохранив семейство из проекта, будет обнулена предыдущая работа по семейству

Очистка бэкапов семейств

Во избежание случая использования старых версий в проекте необходимо удалять бэкапы после редактирования семейства.

• Для удаления бэкапов семейств используется .bat файл.
• Также, можно ввести в поиск по папке *.000. Поиск найдёт все файлы в папке, содержащие в себе значения .000

Структура Центральной Библиотеки

Центральная библиотека семейств (далее ЦБ), содержит универсальные семейства, применяемые в проектах 2020 версии Revit и выше.

Вся библиотека семейств разработана в 20 версии Revit, кроме семейств мебели, которые разработаны в 2021 версии Revit.

Вложенные семейства хранятся в папках «_вложенные семейства» соответствующих разделов.

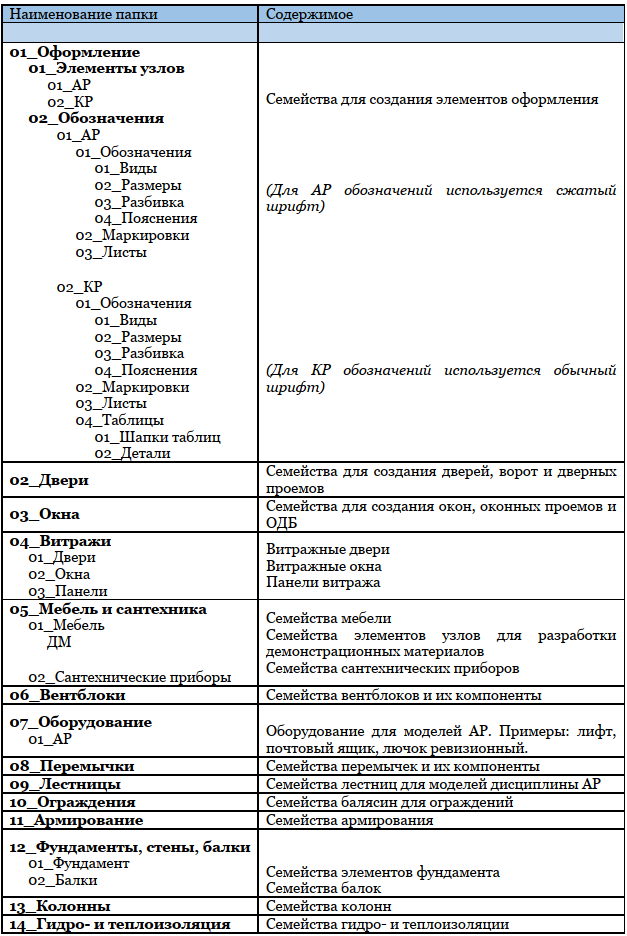

Ниже представлена структура центральной библиотеки.

Шаблоны Revit

Шаблоны моделей и семейств создаются для упрощения и ускорения работы проектировщиков и BIM команды для сохранения лучших практик.

Обновление файлов до новой версии происходит только после утверждения использования новой версии ПО в компании (смотри пункт «Правила перехода на новую версию Revit и актуализация версии ПО»).

Корректировка файлов шаблонов моделей и семейств осуществляется раз в квартал или перед стартом нового проекта, если эти изменения критичны.

Шаблоны моделей Revit

Шаблоны моделей Revit существуют, как регулярно обновляемые файлы хранилища, чтобы не создавать заново рабочие наборы и вспомогательные виды.

В целях избежание ошибок, за каждым разделом шаблона модели закреплен свой администратор:

Инструкция по работе с шаблоном Revit

Основной принцип обновления шаблона

Существует одна редактируемая версия шаблона Revit, которая располагается в папке \\servername\00_Processes_bim_private\00_Шаблоны\RVT_XX. Этот файл подлежит постоянному обновлению в процессе работы. Нововведения и замечания отрабатываются только в нем.

Текущая версия и ответственные

Текущая версия ПО шаблона: Revit 2020

Примечание: Актуальные данные ПО Revit и ответственного находятся в этой статье. При смене ответственного и ПО редактируется статья.

Перед работой с шаблоном

Перед внесением любых изменений в шаблон, сделать архивацию текущей версии шаблона в папку \\servername\00_Processes_bim_private\01_Шаблоны\RVT_XX\00_ARCHIVE с постфиксом даты в формате «_ДД-ММ-ГГГГ»

Пример: DS_АР_Template_R20_26-01-2022

Примечание: в одной папке с шаблоном находятся BAT-файлы, которые помогают автоматизировать архивацию шаблона.

Реестр изменений в шаблоне

Все изменения фиксируются внутри шаблона, в легенде с названием #_Реестр изменений шаблона. При необходимости легенда выносится на стартовый лист проекта.

Форма реестра изменений:

1. Дата изменения.
2. Краткое описание изменения шаблона, если изменений несколько перечислить их через запятую.

Файл общих параметров Revit

Система наименования ФОП здесь.

Общие сведения

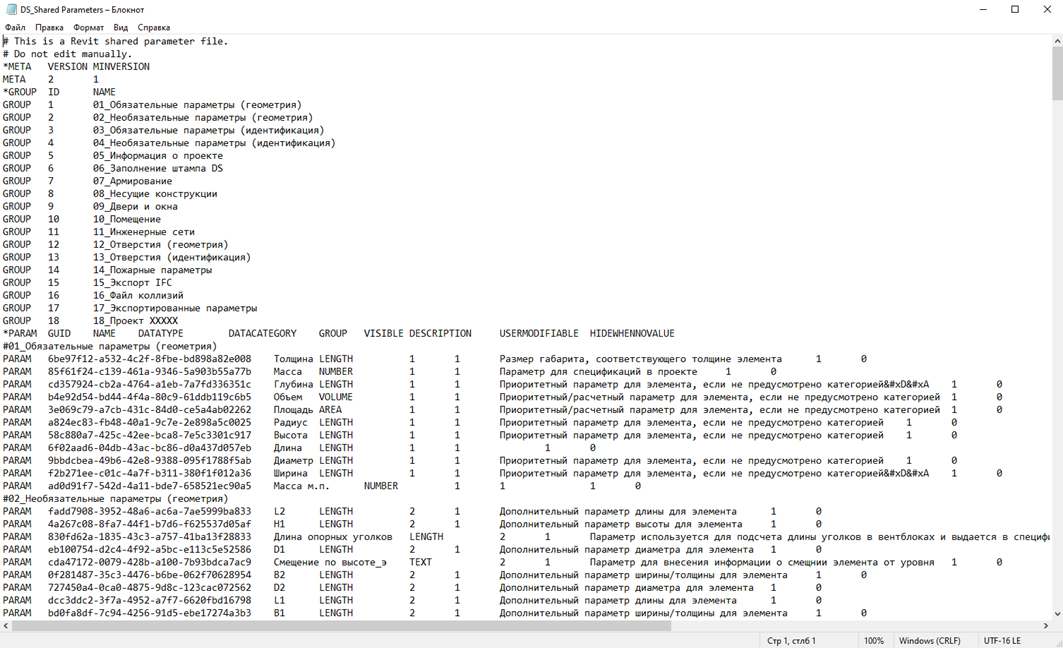

ФОП (Файл Общих Параметров) – текстовый документ *txt в формате Юникода, хранящий в себе информацию об Общих параметрах проекта.

Структура ФОП

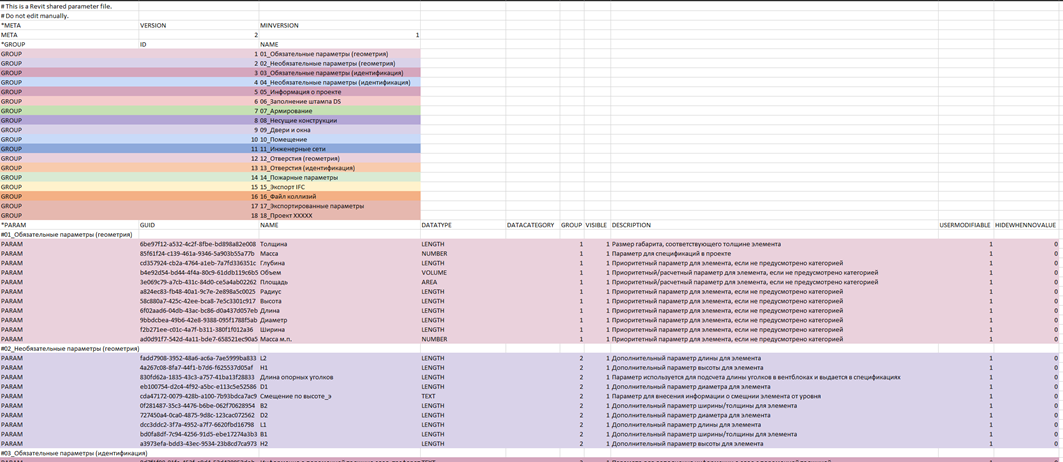

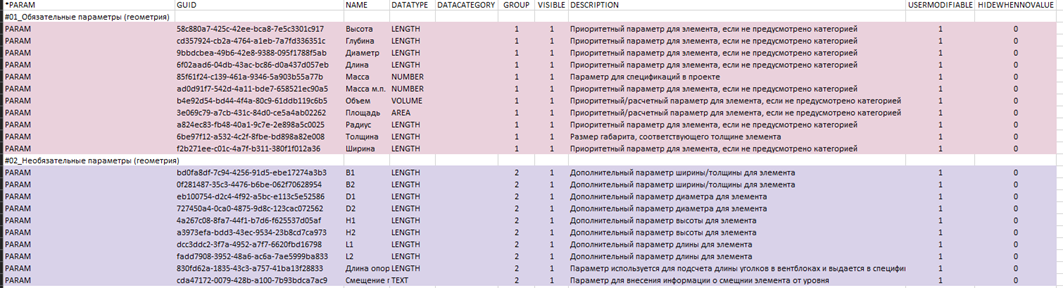

Когда ФОП открыт через Excel можно увидеть чёткую иерархию данных.

ФОП состоит из:

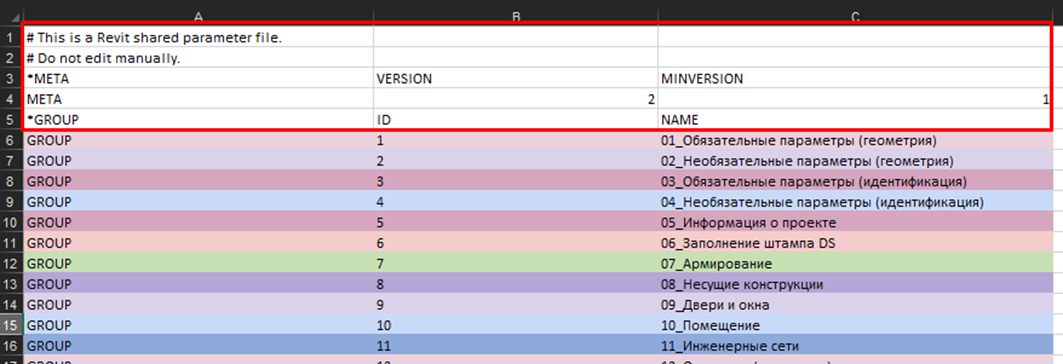

• Обязательного текста: нельзя менять наименование столбцов, убирать специальные символы, удалять первые 5 строк;
• Групповой блок, начинается с *GROUP;
• Параметрический блок, начинается с *PARAM.

Групповой блок

Групповой блок содержит групповые записи, которые связывают и организуют определения параметров с группой.

Этот блок содержит следующие данные:

• ID — Уникальный идентификационный номер для каждой группы.
• NAME — Имя группы, которое пользователи видят в редакторе файлов общих параметров Revit.

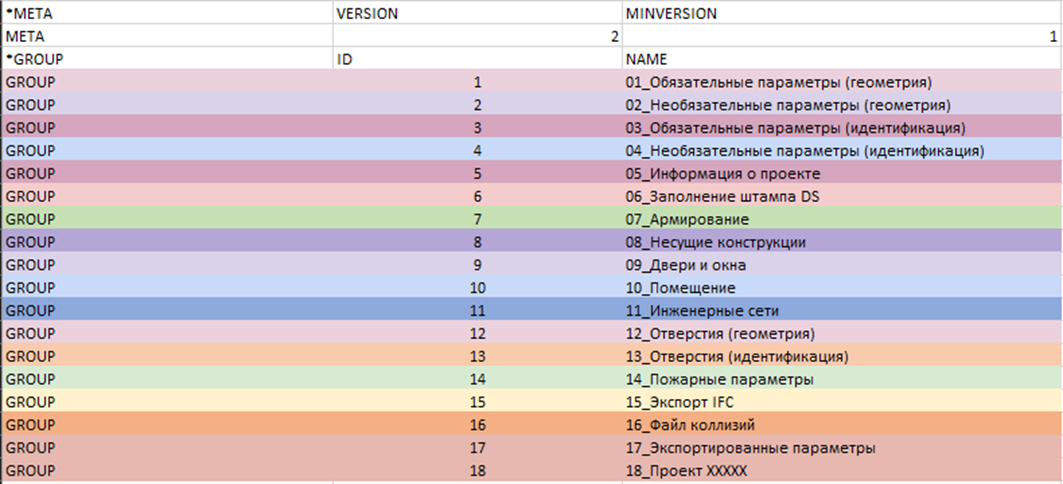

Описание групп ФОП

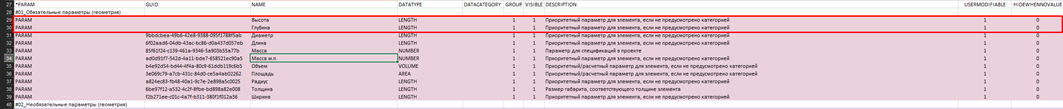

Параметрический блок

• PARAM — значение у каждого параметра, показывает, что это параметр, а не группа;
• GUID — уникальный идентификатор параметра;
• NAME — уникальное имя параметра;
• DATATYPE — тип данных на английском языке;

Основные типы данных, используемые в ФОП DS_Shared Parameters, полный список указан в Excel ФОП на листе Формат.

• DATACATEGORY — Используется, когда тип данных является типом параметра <Family Type>, идентифицирует категорию семейства для типа семейства;

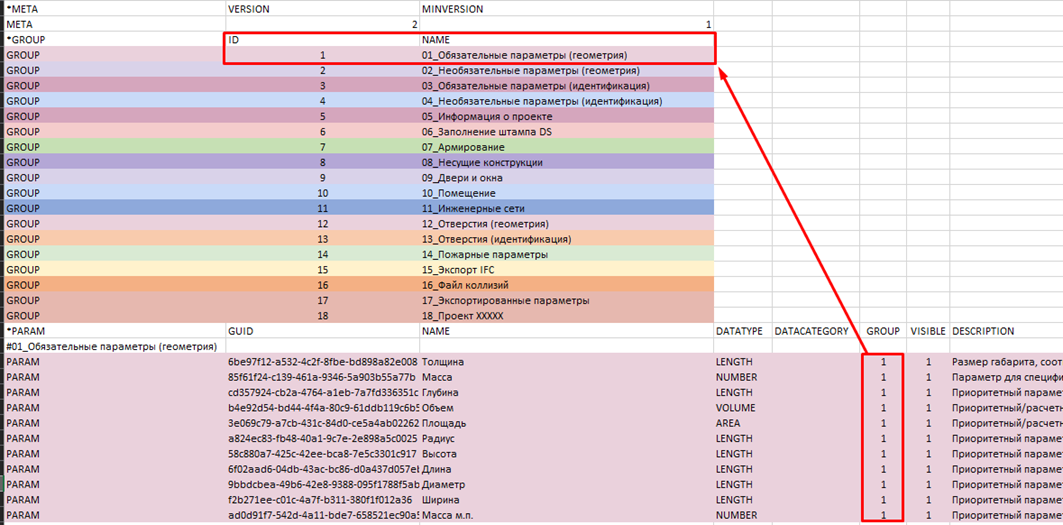

• GROUP — номер группирования параметра, соответствует ID группы. Например, 1 означает, что параметр будет находится в 1 группе 01_Обязательные параметры (геометрия), ID которого равен 1.

• VISIBLE — Отвечает за видимость параметра в проекте (1 – Видимый, 0 – Не видимый). По умолчанию все параметры имею значение 1. Параметры можно скрывать для промежуточных расчётов плагина. В ФОП DS_Shared Parameters некоторые параметры скрыты для расчета плагина «Квартирография»;
• DESCRIPTION — Описание параметра или же подсказка;
• USERMODIFIABLE — Делает параметр не редактируемым (только для чтения, 1 – Редактируемый, 0 – Не редактируемый). По умолчанию значение 1;
• HIDEWHENNOVALUE — Управляет тем, будет ли параметр отображаться или нет на палитре свойств в проекте, если параметр пуст. По умолчанию значение 0 – отображается, 1 – не отображается.

Предупреждение:

1. Никогда не редактируйте GUID и имя параметра через ФОП (!). Это приведёт к задвоению параметров в проекте.
2. При необходимости добавления в ФОП DS_Shared Parameters параметров ADSK, копировать параметры ADSK только из ФОП ADSK последней версии. Иначе это может привести к задвоению параметров.
3. Подробнее о том, как бороться с задвоенными параметрами и откуда они берутся здесь.

Добавление нового параметра

Способ 1

Файл DS_Shared Parameters.xlsx автоматически обновляет информацию из DS_Shared Parameters.txt.

1.Перед добавлением параметра, запустить BAT-файл «00_ARCHIVE_DS_Shared Parameters». Он архивирует текущий ФОП в папку 00_ARCHIVE с постфиксом даты в формате «_ДД-ММ-ГГГГ».

2. В определенной группе создаем строчки для новых параметров. Сразу заполняем все поля, кроме GUID. Для заполнения поля DATATYPE воспользоваться вспомогательной таблицей на листе Формат.

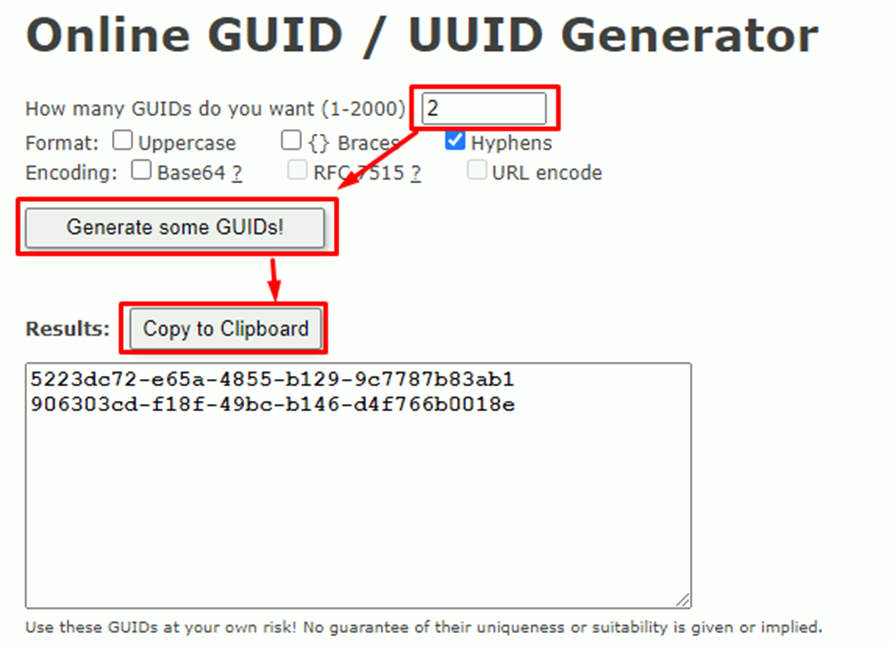

3. Переходим на сайт Online GUID / UUID Generator. Указываем в генераторе количество добавляемых параметров, Format – Hyphens, в Encoding не выбираем ничего и нажимаем кнопку Generator some GUIDs!

Копируем сгенерированные GUIDs и вставляем их в ФОП.

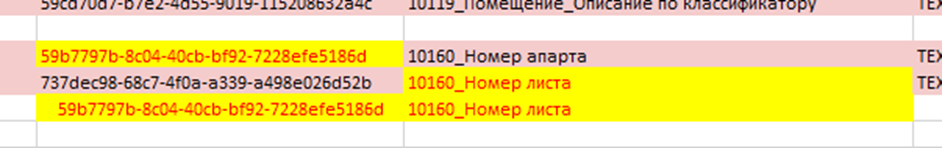

4. Если в ФОП есть повторяющийся GUID или NAME параметра, то ячейка окрасится в желтую заливку с красным цветом. От таких значений нужно избавляться и оставлять GUID и NAME  в единственном экземпляре.

5. На листе Реестр указываем USER и параметры, которые добавил USER, этот реестр позволит отследить кто и когда добавил параметр

6. Сохраняем отдельно Excel файл DS_Shared Parameters.xlsx через кнопку Сохранить.

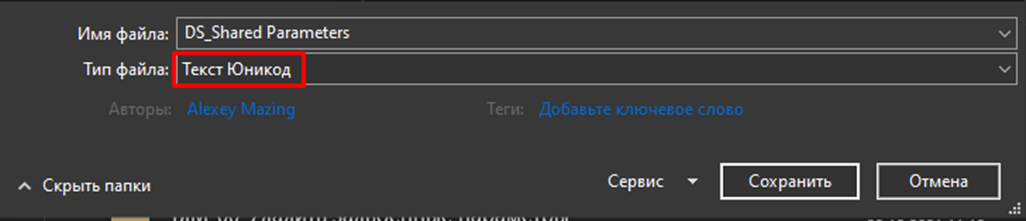

7. Отдельно сохраняем ФОП в формате txt. Перед сохранением перейти на лист DS_Shared Parameters в Excel. Далее Файл – Сохранить как – Путь до DS_Shared Parameters.txt  — тип файла Текст Юникод – Ок.

8. Заменить DS_Shared Parameters.txt   – закрыть файл.

Способ 2

1. Перед добавлением параметра, запустить BAT-файл «00_ARCHIVE_DS_Shared Parameters». Онархивирует текущий ФОП в папку 00_ARCHIVE с постфиксом даты в формате «_ДД-ММ-ГГГГ».
2. Добавить параметр стандартным способом через Revit в файл *txt
3. После добавления параметра открыть файл DS_Shared Parameters.txt
4. Через поиск(Ctrl + F) найти новый параметр.
5. Скопировать строчку с новым параметром.
6. Открыть файл DS_Shared Parameters.xlsx
7. Добавить новую строку для параметра в нужной группе.
8. Заполнить информацию о параметре и реестр.
9. Сохраняем отдельно Excel файл DS_Shared Parameters.xlsx через кнопку Сохранить.
10. Отдельно сохраняем ФОП в формате *txt. Перед сохранением перейти на лист DS_Shared Parameters в Excel. Далее Файл – Сохранить как – Путь до DS_Shared Parameters.txt  — тип файла Текст Юникод – Текущий лист – Ок.

Очистка ФОП

В календаре создано регулярное событие «BIM_Очистка ФОП», администратор события BM, в которое добавлены все члены BIMTEAM. Событие повторяется раз в 3 месяца. Параллельно запускается чек-лист в Bitrix, в который добавляются все участники BIMTEAM.

Процесс очистки ФОП

Каждый BM/BPM проверяет реестр и анализирует параметры на предмет актуальности и заполненности.

Критерии заполненности:

• У параметра присутствует описание;
• Имя параметра соответствует системе наименование;
• Параметр находится в логичной группе;
• Параметр виден или не виден в проекте, в зависимости от назначения.

Критерии актуальности:

• Параметр не дублирует логику уже существующего параметра;
• Параметр будет использоваться на новых проекта в семействах, в скриптах, в проекте.

Если параметры утратили свою актуальность – параметры удаляются из ФОП.

Если параметры под проект, которые относятся к группе «ХХ_10ХХХ_Проект» продолжат существовать, как обязательные на следующих проектах, то имя параметра меняется на «DS_Параметр» и перемещается в логичную группу «XX_Имя группы». Такие параметры вносятся в шаблон, редактируются скрипты и т.д.

Пример: Существует параметр 10ХХХ_Высота ограждения в группе ХХ_10ХХХ_Проект, есть понимание, что параметр высоты ограждения будет использоваться на других проектах. Параметр переименовывается ФОП и создается новый DS_Высота ограждения в группе 02_Необязательные параметры (геометрия).

Примечание: После переименования параметра, его можно вносить в шаблон, в который он раньше не был добавлен, но если в шаблоне уже был добавлен параметр 10ХХХ_Высота ограждения, то имя останется прежним, для этого придется удалить параметр из шаблона через LookUp и добавить его заново с новым именем.

---
