Вентканалы относятся к категории «Несущие колонны» и размещаются в моделях раздела АР (отступление фиксируется в BEP).
Вентканалы делятся на два типа:

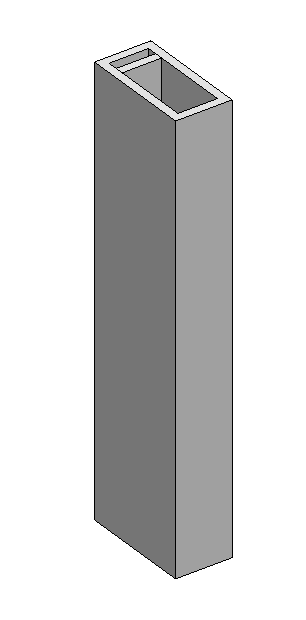

- сборные (смотри Рисунок — Сборный вентканал);

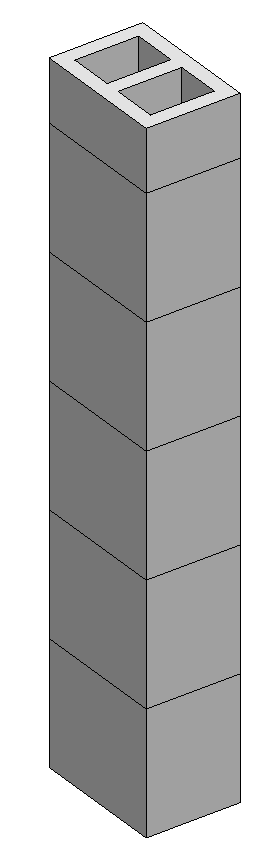

- штучного набора (смотри Рисунок — Наборный вентканал).
Обязательные параметры для заполнения обоих типов вентканалов:
| Параметр | Требование |
|---|---|
| Имя типа | Обязательно наименовывать в соответствии с требованиями |
| Описание | Заполняется всегда, в соответствии с таблицей значений |
| Код по классификатору | Заполняется всегда при создании или редактировании типоразмера. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Управление типами» |
| Материал | Заполняется всегда при создании типоразмера |
| Номер корпуса | Заполняется всегда |
| Номер секции | Заполняется всегда |
| Этаж | Заполняется всегда. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Копирование этажа» при соблюдении правил привязок элементов модели |
- Сборные вентилируемые каналы замоделированы единым элементом на этаж. Наборные вентканалы собираются из вложенных семейств наборных блоков, количество которых рассчитывается в параметре «Количество элементов».
- В документации может выпускаться 2 типа спецификаций:
- Количество вентканалов – для сборных и наборных;
- Количество наборных блоков – только для наборных, собирается из параметра семейства «Количество элементов».
- В некоторых случаях вентканалы могут моделироваться архитектурными стенами (в случае, если вентшахта выполняется с помощью обстройки), а не специальным семейством. Выполнение таким способом необходимо согласовать с BPM.
