- В общем случае ограждения условно моделируются в модели АР инструментом «Ограждение», где соблюдаются основные габариты и пространственная конфигурация частей ограждения: шаг балясин, их количество, необходимость в направляющих конструкциях и поручнях, тип соединений поручней и направляющих конструкций, основа ограждения. Данная информация достаточна для выдачи задания для разработки КМ. Элементы ограждений в модели АР являются единственным источником информации о них, при разработке КМ в 3D логика не меняется.
Обязательные для заполнения параметры элементов ограждений:
| Параметр | Требование |
|---|---|
| Имя типа | Обязательно наименовывать в соответствии с требованиями |
| Описание | Заполняется всегда, в соответствии с таблицей значений |
| Код по классификатору | Заполняется всегда при создании или редактировании типоразмера. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Управление типами» |
| Номер корпуса | Заполняется всегда |
| Номер секции | |
| Этаж | Заполняется всегда. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Копирование этажа» при соблюдении правил привязок элементов модели |
| Масса м.п. |
- Масса ограждения в типоразмере элемента указывается в значении на 1 метр погонный.
- При необходимости создания сложной конфигурации ограждения необходимо применять пользовательские семейства поручней, направляющих конструкций и балясин. Ограждения, в зависимости от требований, могут быть собраны из:
- балясин и направляющих конструкций;
- верхнего поручня, направляющих конструкций и балясин;

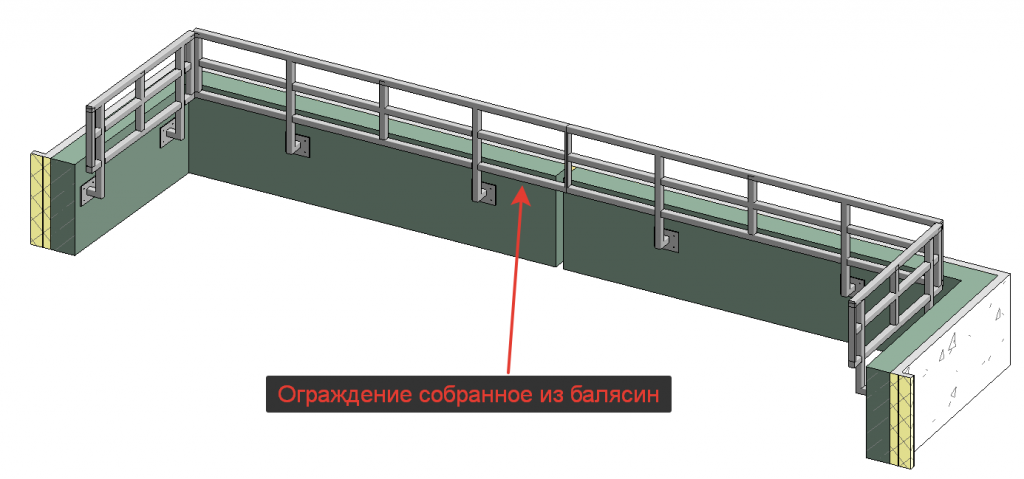

- балясин.
- При необходимости добавления угловых ограждений со сложным рисунком, создаются «уникальные» ограждения, формирующиеся из отдельно проработанных сегментов. Такие ограждения имеют индивидуальную логику построения и собираются из балясин.
- Для упрощения построений рекомендуется возводить ограждения «попролётно».
- Допускается при построении ограждений:
- самостоятельное редактирование DD стандартных типов ограждений, заложенных в шаблон, после обучения и понимания логики построения и редактирования ограждений;
- пересечения балясин, поручней и направляющих конструкций;
- неточности в узлах соединения направляющих конструкций, верхних поручней и поручней.
