- Порядок моделирования внутренней отделки определяется в зависимости от специфики проекта и фиксируется в BEP.
- Отделка технических помещений моделируется на стадии РД. Непосредственно моделирование производится в отдельном файле (модель АИ), который выдается Заказчику вместе с АР LOD400. Все слои отделки должны быть замоделированы в соответствии с заданием для корректного подсчета объема слоев. При наличии стадии АИ объемы этой отделки могут уточняться. При необходимости отделка технических помещений может быть заложена внутри модели АР. Такой вариант отдельно обговаривается с заказчиком и фиксируется в BEP.
- Остальная отделка (МОП и т.д.) моделируется на стадии АИ в отдельном файле (модель АИ).
- Моделирование внутренней отделки стен, полов и потолков следует выполнять отдельными многослойными элементами. При этом на стадии РД обязательно указывается, что финишные слои отделки будут уточняться в АИ. В РД для отделки пола моделируется и подготовка и финишные слои, а в АИ создается только финишный слой, тем самым происходит дублирование финишных слоев пола. Для стен стоит учитывать, что если на стадии РД моделировались слои утеплителя и штукатурки, то в АИ моделируется только окраска штукатурки. В общем случае стоит руководствоваться логикой кодификатора.
- В свойствах отделки следует заполнить параметр «Имя помещения» и «Тип помещения». Для автоматического заполнения рекомендуется использовать инструмент Экосистемы DS «Квартирография».

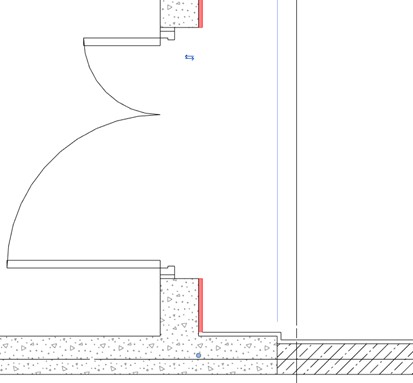

- При создании отделки особое внимание необходимо уделить моделированию зон вокруг опор, стен и т.д. Для корректного подсчёта объёмов материалов и упрощения проверок на пространственные коллизии, элементы отделки не должны пересекать остальные конструкции.
- Для выдач объемов отделки лестничных клеток используются инструменты автоматизированного подсчета объемов. Если какие-то элементы невозможно посчитать автоматически, то их моделирование отдельно согласуется с BPM на старте разработки раздела АИ.
- Отделка лестничных клеток создается по этажам инструментами «Стена» и «Перекрытие» в разделе АИ.
Описание вариантов отделки в соответствии с разрабатываемыми моделями
| Описание | Использование в рамках БОС | Моделирование в рамках раздела: | ||
|---|---|---|---|---|
| основная модель АР | модель интерьеров АИ | |||
| Подготовка | Стяжка | да | да | нет |
| Теплоизоляция | да | да | нет | |
| Отделка стен (штукатурка/шпатлевка) | да | нет | да | |
| Финишные слои | Устройство потолков (штукатурка / шпатлёвка) | да | нет | да |
| Отделка технических помещений | да | да | в АИ уточняется | |
| Отделка стен (финишные слои) | да | нет | да | |
| Устройство потолков (окраска или натяжной / подшивной) | да | нет | да | |
| Плинтуса | да | нет | да | |
| Подоконники | нет | да | нет | |
| Устройство оконных откосов | нет | да | нет | |
| Устройство откосов входной двери | да | да | нет | |
| Устройство напольного покрытия (ламинат / плитка) | да | нет (условный материал в составе пирога пола в АР) | да | |
| Монтаж сантехнического оборудования в с/у | да | да | в АИ уточняется и добавляется новое | |
| Монтаж осветительных приборов | нет | нет | да | |
| Монтаж выключателей, розеток, дверных звонков | нет | нет | да | |
| Прочие аксессуары / мебель | нет / да (для МОПов при наличии ме-бели) | в АР в 2D для ПСО/кухни на маркировочных планах | в АИ в 3D с пониженной детализацией («кубы») + дополняются новые элементы | |
Деление на финишные слои и подготовку при моделировании отделки стен и потолков не производится, отделка создается одним элементом.
Обязательные для заполнения параметры:
| Параметр | Требование |
|---|---|
| Имя типа | Обязательно наименовывать в соответствии с требованиями |
| Описание | Заполняется всегда, в соответствии с таблицей значений |
| Код по классификатору | Заполняется всегда при создании или редактировании типоразмера. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Управление типами» |
| Материал | Заполняется всегда при создании или редактировании типоразмера |
| Толщина | |
| Данные элементов Данные элементов_трафарет | Заполняется на стадии создания экспликаций архитектурных стен. Используется для описания пирога конструкции. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Структура элементов» |
| Номер корпуса | Заполняется всегда |
| Номер секции | Заполняется всегда |
| Этаж | Заполняется всегда. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Копирование этажа» при соблюдении правил привязок элементов модели |
| Материал несущих конструкций | Заполняется всегда при создании или редактировании типоразмера несущей стены |
Пошаговая инструкция по моделированию внутренней отделки АИ – смотри раздел «Разработка дизайн-проектов МОП, апартаментов, квартир»
