- Для моделирования фундамента необходимо использовать специализированные инструменты вкладки «Фундамент». Некоторые части фундаментной плиты могут быть смоделированы с помощью семейств или инструмента «Модель в контексте» с последующим переводом в семейство категории «Обобщенные модели».
- В общем случае фундамент создаётся в модели раздела КР, однако при необходимости некоторые его части могут быть внедрены в модель АР по согласованию с BPM.
Обязательные для заполнения параметры фундаментов:
| Параметр | Требование |
|---|---|
| Имя типа | Обязательно наименовывать в соответствии с требованиями |
| Описание | Заполняется всегда, в соответствии с таблицей значений |
| Толщина | Заполняется всегда при создании или редактировании типоразмера. При переменной толщине элемента данный параметр допустимо не указывать |
| Код по классификатору | Заполняется всегда при создании или редактировании типоразмера. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Управление типами» |
| Материал несущих конструкций | Заполняется всегда при создании или редактировании типоразмера |
| Марка конструкции | |
| Номер корпуса | Заполняется всегда |
| Номер секции | |
| Этаж | Заполняется всегда. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Копирование этажа» при соблюдении правил привязок элементов модели |
- Использование инструмента «Перекрытие: ребро плиты» без согласования с Заказчиком не допускается.
- Сваи моделируются инструментом «Колонна: несущая» при использовании семейства категории «Несущие колонны». Сваи должны быть соединены с примыкающими конструкциями и должны вырезать в них соответствующий объем.
- В модели необходимо показывать все слои ростверка.
- Моделирование подготовок необходимо выполнять категорией «Фундамент несущей конструкции», либо использовать «Модель в контексте» с последующим переводом в семейство категории «Обобщенные модели». Элементы бетонных, щебеночных и песчаных подготовок основания сложной геометрии допустимо моделировать упрощенно, простыми формами, без уклонов, но соблюдая корректный объем материалов элементов. Элементы подготовок основания из геотекстиля, полиэтиленовой пленки и других изолирующих слоев (при наличии) необходимо моделировать условной толщины с соблюдением корректной площади.
- Отмостка объекта создаётся категорией «Перекрытие» с уклонообразующим слоем.

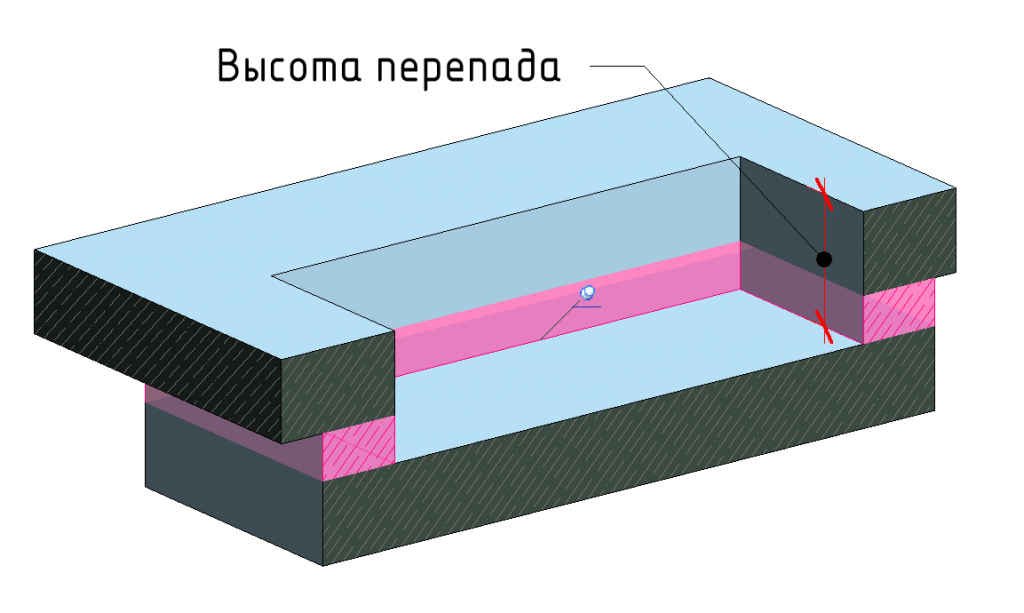

- В общем случае приямки моделируются с помощью семейств категории Фундамент несущей конструкции, имеющихся в библиотеке Заказчика. Также допустимо выполнять моделирование приямков стандартными инструментами Revit, обращая внимание на особенности моделирования мест перепада (смотри Рисунок — Построение приямка):
- Горизонтальный элемент приямка моделируется инструментом «Фундамент несущей конструкции»;
- Вертикальные элементы приямков, а также перепады фундаментных плит при высоте перепада менее 1500 мм следует моделировать категорией Фундамент несущей конструкции/Модель в контексте (переведенная в семейство категории Обобщенная модель), а при высоте перепада более 1500 мм (включительно) — категорией Стена/ Модель в контексте (переведенная в семейство категории Обобщенная модель).
- Алгоритм моделирования и основные требования к моделированию фундаментной плиты полностью совпадают с созданием элементов при помощи инструмента «Перекрытие».
- Основание под ростверк моделируется на стадии LOD400.
