- Плоскую кровлю следует моделировать инструментом «Крыша по контуру», отдельно от несущего перекрытия, как показано на рисунке ниже.
- Для моделирования скатной кровли необходимо использовать инструмент «Крыша по контуру» или «Крыша выдавливанием».
- Эксплуатируемую кровлю следует моделировать двумя отдельными элементами, разделенными на отдельные рабочие наборы. Рабочий набор АР_Кровля содержит элементы, формирующие нижний уклонообразующий слой, а рабочий набор АР_Благоустройство – элементы, формирующие покрытие (газон, плитка, а/б), так как покрытие относится к разделу «Благоустройство» (Приложение 01 – раздел 06 «Кода по классификатору»).
- Деление на отдельные рабочие наборы обязательно должно быть согласовано при старте проекта с Заказчиком.
- Принцип моделирования сложных кровель необходимо уточнить в BEP. В общем случае сложные кровли создаются в категории «обобщённые модели».

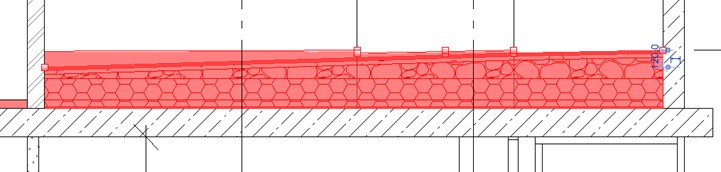

- Допускается не моделировать контруклоны, при этом обозначая их 2D элементами.

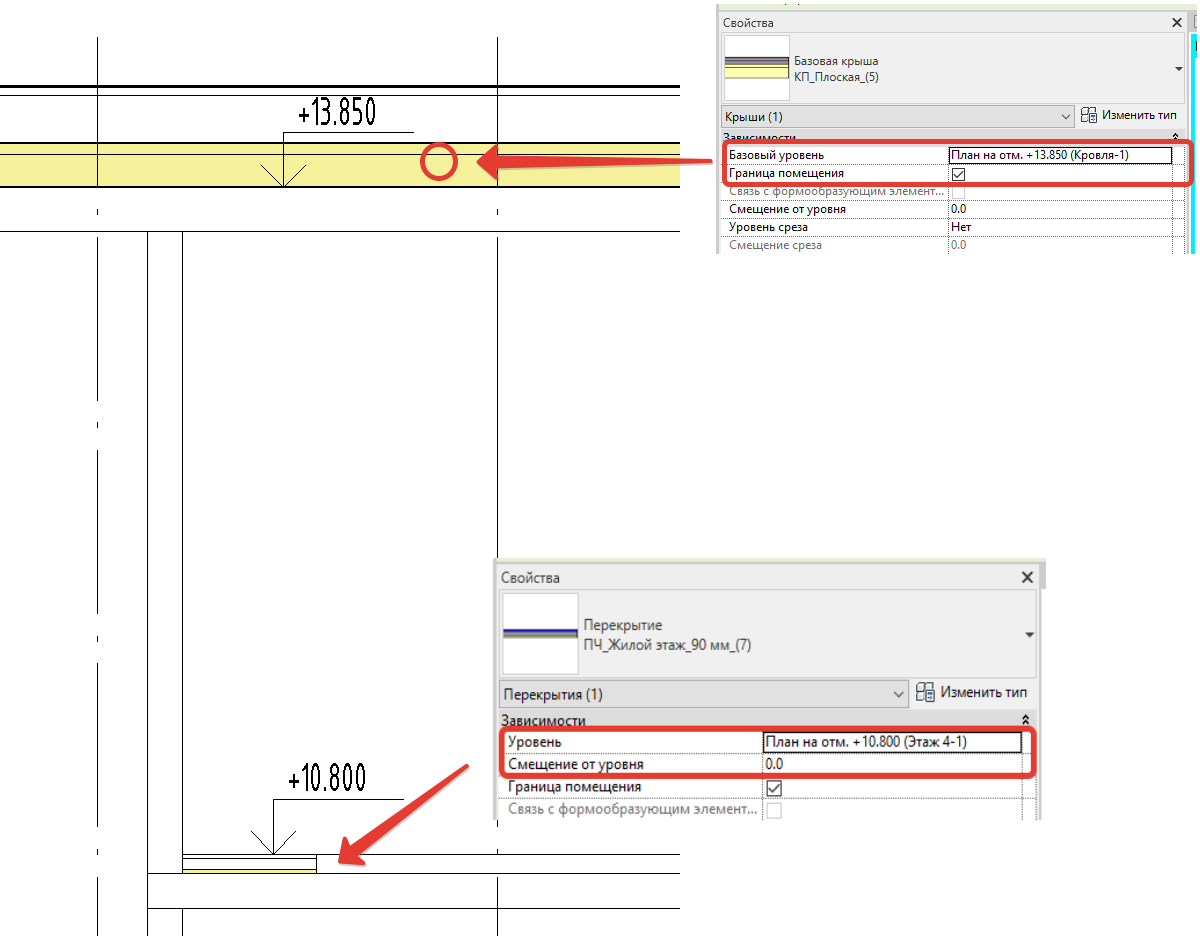

- Плоская крыша создаётся на перекрытии, ей назначается отметка этажа, на котором она расположена. Ниже показан пример корректного назначения отметки кровли. Другое представление не допускается и ведёт к неправильным подсчётам на последующих циклах модели.
- Проёмы в кровле создаются редактированием контура. Запрещено использование инструментов «Шахта», «По грани».
Параметры для заполнения:
| Параметр | Требование |
|---|---|
| Имя типа | Обязательно наименовывать в соответствии с требованиями |
| Описание | Заполняется всегда, в соответствии с таблицей значений |
| Код по классификатору | Заполняется всегда при создании или редактировании типоразмера. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Управление типами» |
| Материал | Заполняется всегда |
| Толщина | Заполняется всегда при создании или редактировании типоразмера. При отсутствии системного параметра, используется параметр из ФОП |
| Данные элементов Данные элементов_трафарет | Заполняется на стадии создания экспликаций архитектурных стен. Используется для описания пирога конструкции. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Структура элементов» |
| Номер корпуса | Заполняется всегда |
| Номер секции | Заполняется всегда |
| Этаж | Заполняется всегда. Рекомендуется заполнять автоматически с помощью инструмента Экосистемы DS «Копирование этажа» при соблюдении правил привязок элементов модели |
- Примыкания кровли для стадии LOD200-АР создаются элементом ограждения. Типоразмер: Примыкание кровли. Код по классификатору элементу присваивается в соответствии с типом кровли. Учитывается контур кровли, вентшахт. Значение высоты задаётся условное.
- По тому же принципу — условным ограждением — создаются покрытия парапетов на кровле для выдачи объемов на стадии LOD200-АР. Учитывается контур кровли, вентшахт. Код по классификатору элементу присваивается в соответствии с типом кровли. Данное решение – дублирование покрытия – обосновывается тем, что вплоть до стадии LOD400-АР в некоторых местах не размещены стены, к которым привязывается покрытие (например: прижимная стена).
- На стадии LOD400-АР примыкания кровли и покрытия приямков моделируются в полном объеме в соответствии с требованиями LOD400.
- Элементам ограждения на кровле следует задавать код по классификатору, соответствующий типу разрабатываемой кровли.
Пошаговая инструкция по моделированию кровли – смотри раздел «Кровля».
