4.3.9.3 Требования по работе с отверстиями

Требования по устройству отверстий

Ниже представлены требования по устройству отверстий в архитектурных и конструктивных элементах, которые необходимо соблюдать при разработке инженерного задания.

Основные требования к устройству отверстий:

• все отверстия должны иметь корректную привязку к уровню;
• смещение отверстия относительно уровня и граней конструкций, размеры самих отверстий должны быть кратными 10.

Рекомендации по устройству отверстий в архитектурных стенах и перегородках

Рекомендации по размещению отверстий в стенах из кладочного камня (кирпича, полигран и т.п.) (Рисунок — Рекомендации по устройству отверстий в кладочных стенах и перегородках):

• Для отверстий под потолком, при промежутке меньше 120 мм, верхний край отверстия доводить до плиты.
• Избегать отверстий примыкающих вплотную к краю стены, примыкающей к бетону. Желательно оставлять зазор в 120 мм для опирания перемычек.
• Не располагать отверстия у открытого края стены – сдвигать минимум на 120 мм для опирания перемычек.
• При размещении отверстий в непосредственной близости друг к другу – менее 120 мм, объединить в единое отверстие.
• При устройстве отверстий друг под другом не допускать нависающих простенков – необходимо объединить в единый контур.
• Отверстия располагать с привязками к конструкциям с размерами кратными 10 мм.

Рекомендации по устройству отверстий в несущих стенах и перекрытиях

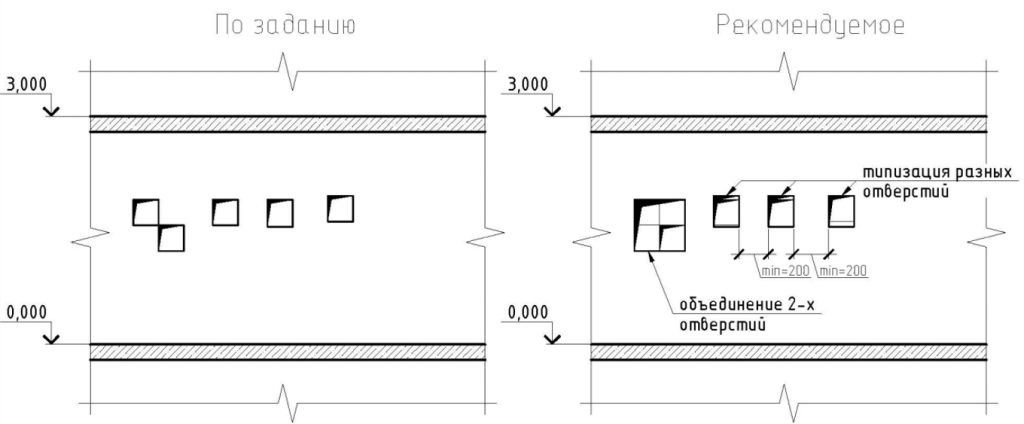

Рекомендации по размещению отверстий в монолитных стенах (см. Рисунки ниже) :

• Не допускать расположение отверстий в колоннах, пилонах и в диафрагмах жесткости.
• Избегать расположения отверстий на расстоянии менее 200 мм от торцов стен и деформационных швов.

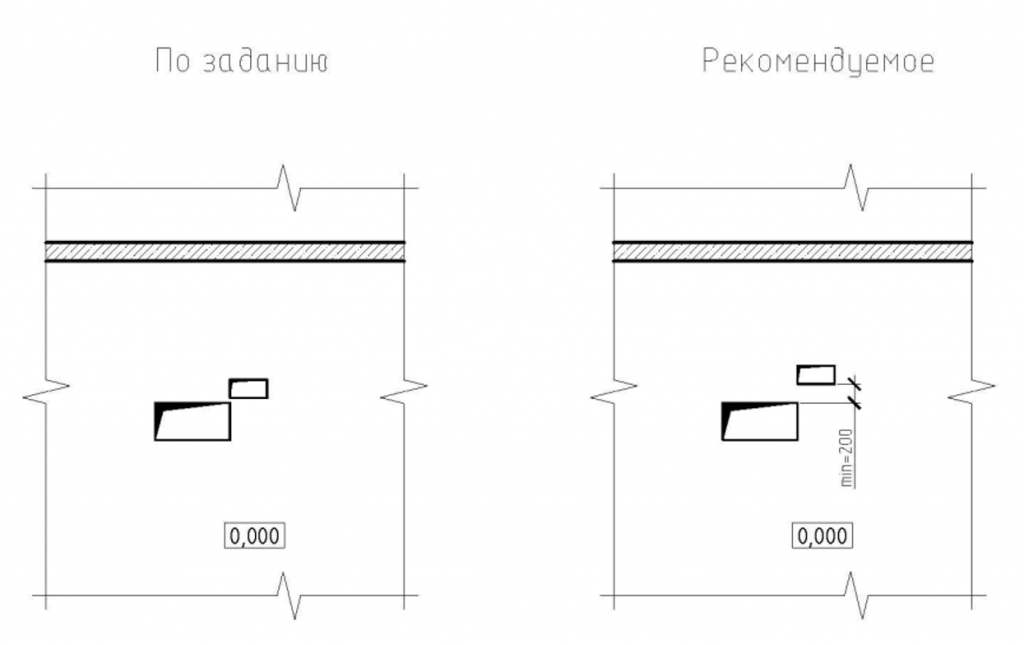

• Принимать расстояние не менее 200 мм между смежными отверстиями.

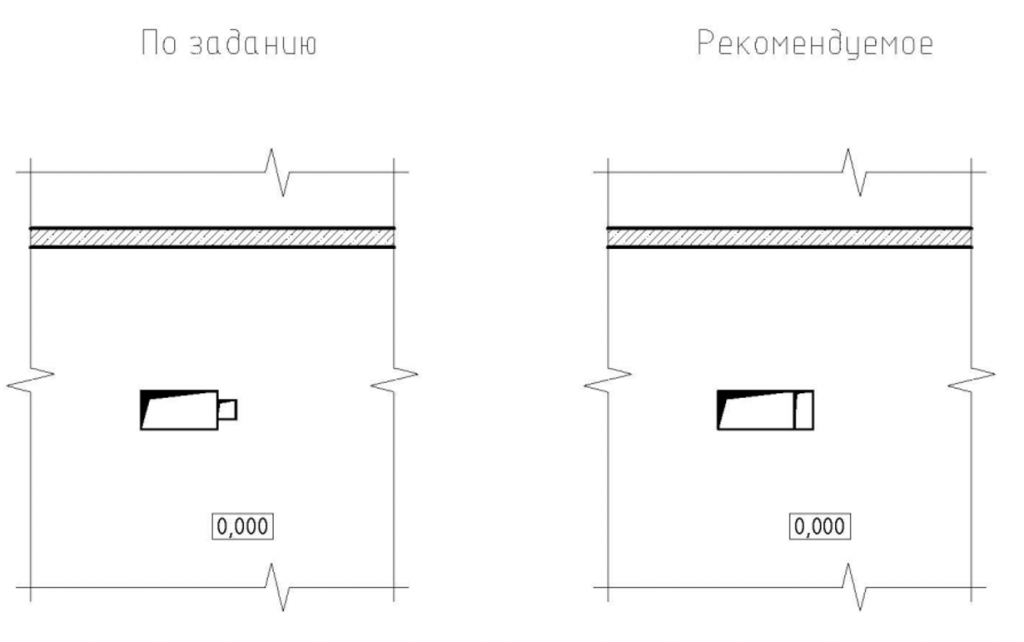

• Объединять отверстия, находящиеся рядом в единое отверстие.
• При размещении отверстий в ряд, стремиться к типизации отверстий с единой высотной отметкой.
• Размещать отверстия уровнем ниже, под дверным проёмом, в пределах его ширины

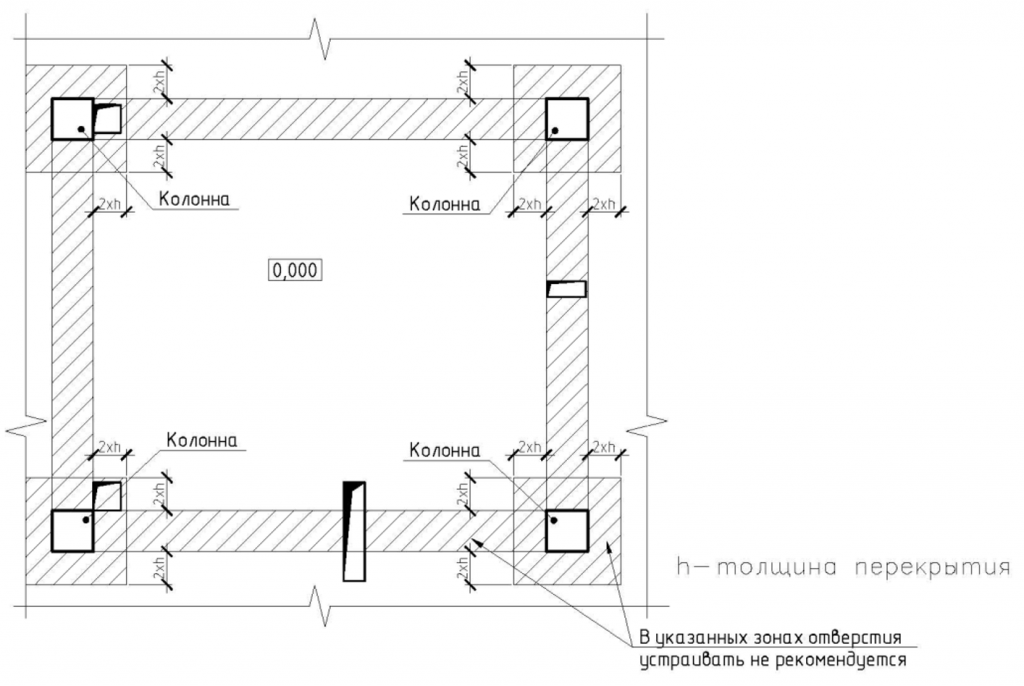

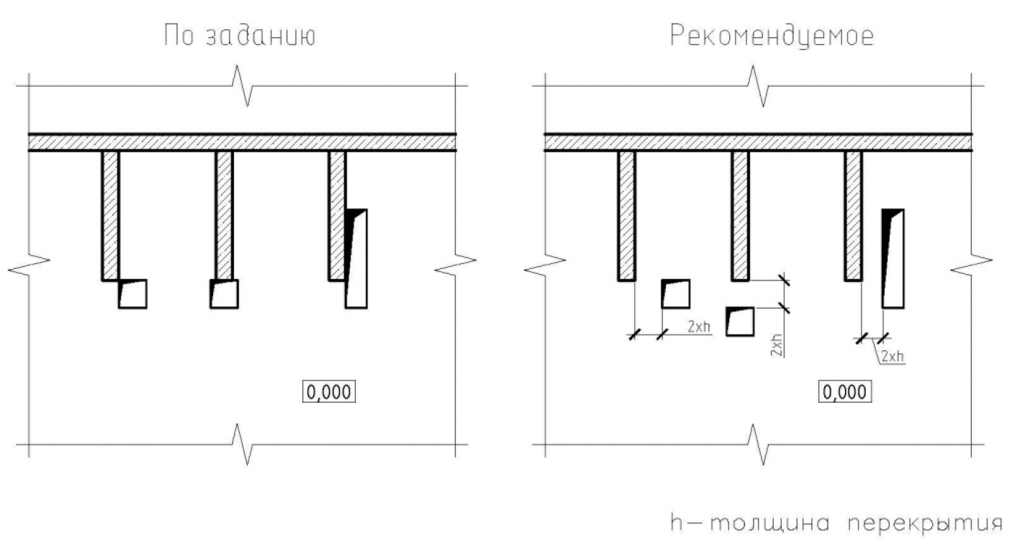

• Не размещать отверстия в плитах, рядом со стенами, на расстоянии меньше толщины перекрытия, помноженной на два.
• Не располагать отверстия в плитах рядом с колоннами на расстоянии менее, чем две толщины плиты.
• Не располагать отверстия в плитах в местах между колонн.

Внесение отверстий в модель и расчетную схему

• После получения стадии П инженерам (DM-MEP) необходимо проанализировать отверстия стадии П и подтвердить/скорректировать предварительные габариты отверстий.
• В расчётную схему вносятся отверстия с габаритом более 400 мм в соответствии со стадией П. Отверстия задаются по стадии П только после подтверждения от инженеров.
• Семейство отверстия располагать с привязкой к уровню на котором оно фактически находится.
• Перед передачей модели отверстий в работу DМ, передающий отверстия, выполняет проверку файла отверстий по чек-листу:
  • проверить отверстия на соответствие рабочим наборам;
  • проверить на корректность заполнения обязательных параметров и параметров из Таблица – Обязательные для заполнения параметры;
  • проверить корректность объединения отверстий нескольких разделов;
  • проверить корректность настройки фильтров по параметру ИНЖ_Отв_Номер_Изм для последней и предпоследней итераций. В наименовании таких фильтров присутствует постфикс «Другие», «Последний», «Предпоследний»:

• проверить правильность заполнения параметра ИНЖ_Отв_Номер_Изм для отверстий (подробнее в разделе «Контроль качества» );
  • проверить корректность расположения отверстий в соответствии с разделом «Проверка задания на отверстия»;
  • проверить корректность размещения отверстий в шахтах (исключить небольшие смещения отверстий относительно друг друга).
• После проверки DM-MEP, модель отверстий передаётся BPM, который производит дополнительные проверки (подробнее в разделе «Контроль качества») и загружает файл задания на отверстия в проект;
• После загрузки файла задания в проект, отверстия берут в работу DM-AR и DM-ST.
• Каждая итерация отверстий проходит проверку конструкторов с внесением в модель КР только принятых отверстий. Кроме того, конструктор принимает решение об объединении нескольких отверстий в одно и передают эту информацию инженеру. Коммуникация между проектировщиками и инженерами ведется через почту или чаты, с использованием скриншотов и описаний. Финальная версия отверстий, подтвержденная PM и BPM, вносится в оставшемся объеме.

Каждая итерация отверстий проходит проверку архитекторов без внесения в модель. Кроме того, архитектор принимает решение об объединении нескольких отверстий в одно и передают эту информацию инженеру. Коммуникация между проектировщиками и инженерами ведется через почту или чаты, с использованием скриншотов и описаний. В модель вносится только финальная версия, подтвержденная PM и BPM. В случае необходимости промежуточной выдачи, берется в работу актуальная, а не финальная версия. Порядок отработки заданий на отверстия определяется разработчиками модели.

Правила работы с файлом отверстий

Файлы задания на отверстия загружает в модель BPM после проверки.

После получения задания на отверстия DD-AR и DD-ST необходимо проверить отверстия на соблюдение требований, описанных в разделе «Требования по устройству отверстий». Для этого модель задания подгружена в модель АР или КР по общим координатам.

Коммуникация с DD-MEP происходит посредством использования скриншотов непринятых отверстий, их номеров (берутся из связанной модели заданий на отверстия) и описания замечаний в рабочем порядке.

При внесении отверстий в модель DD используют семейства категории «Обобщенные модели», разработанное на основе грани (ниши) и стены/перекрытия (вертикальные/горизонтальные проёмы):

• Отверстие_ВЕРТ_ПРМГ – прямоугольное отверстие для прорезания вертикальных конструкций (стен);
• Отверстие_ВЕРТ_КРГЛ – круглое отверстие для прорезания вертикальных конструкций (стен);
• Отверстие_ГОР_ПРМГ – прямоугольное отверстие для прорезания горизонтальных конструкций (перекрытий);
• Отверстие_ГОР_КРГЛ – круглое отверстие для прорезания горизонтальных конструкций (перекрытий);
• Ниша_ПРМГ – прямоугольная ниша для прорезания вертикальных и горизонтальных конструкций;
• Ниша _КРГЛ – круглая ниша для прорезания вертикальных и горизонтальных конструкций.

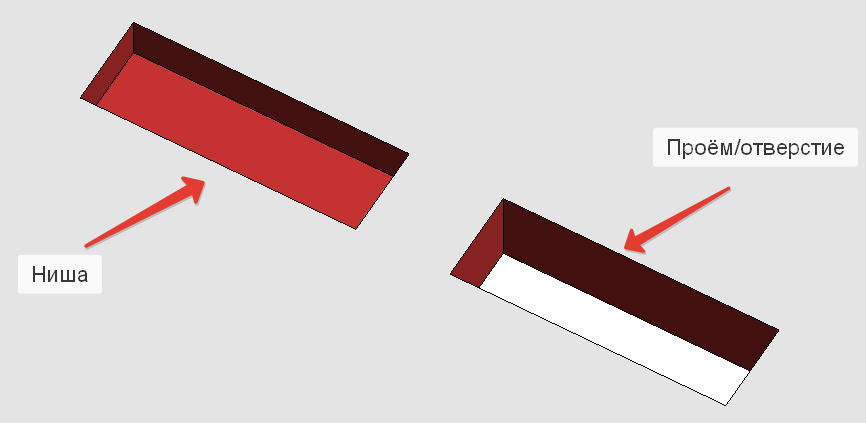

Принципиальное отличие между нишей и отверстием заключается в том, что отверстие прорезает конструкцию полностью по всей толщине. Для семейств ниш существует возможность задания величины заглубления через параметр «ИНЖ_Отв_Глубина» (Рисунок — Ниша и проём/отверстие).

Для семейств отверстий автоматически считываются параметры «ИНЖ_Отв_ТолщинаПерекрытия» и «ИНЖ_Отв_ТолщинаСтены».

Необходимо разместить семейства во всех местах, где располагаются принятые отверстия от инженеров.

В каждом семействе отверстия DD необходимо заполнить обязательные параметры в соответствии с  таблицей (Таблица – Обязательные для заполнения параметры) и таблицей ниже.

Параметры для разработки инженерных отверстий в моделях АР и КР

Нумерация отверстий происходит поэтажно отдельно для вертикальных и горизонтальных отверстий. Отверстия с одинаковыми размерами нумеруются идентично.

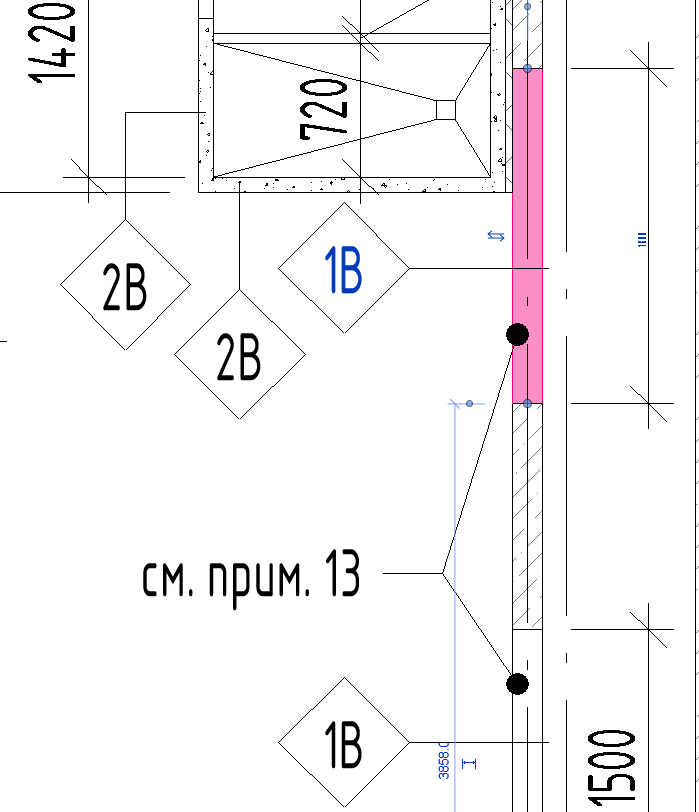

Монтажные проёмы и лючки доступа должны иметь соответствующее описание в параметре «Комментарий». Монтажные проёмы в модели АР должны закладываться перегородками с учетом их объема в спецификациях. Такие перегородки следует обозначить на плане (Рисунок — Закладка технологических проемов (План)).

В параметр «ОТВ_Тип системы» указывать краткий шифр раздела, к которому относится отверстие (Таблица — Шифр разделов).
