2.1 Система контроля качества

Процесс инициирования проверок

Основные положения:

  1. Базовый перечень проверок определяется на этапе формирования графика проектирования (смотри Рисунок – Схема проверок по графику в течение разработки проекта).
  2. Допускается (приветствуется) инициирование локальных проверок со стороны DM. В таком случае DM направляет запрос на проверку BPM. Перед формированием запроса на проведение проверки в BIM отдел, DM должен убедиться, что DD произвели самостоятельную проверку заполненности параметров внутренними инструментами Revit или с помощью DSM. Запрос оформляется в соответствии с внутренним стандартом коммуникации (схема инициализации и процесса проверок представлена на Рисунок – Схема инициализации и процесса проверок).

Модель и документация – не выгружаются без прохождения соответствующих проверок и без согласования с CBM.

Роль в проверке Проверка в соответствии с графиком Проверка инициирована по запросу
проведение проверки Определён заранее в графике (BPM по проекту, либо определяет CBM в процессе разработки графика) Ответственного определяет CBM
отработка замечаний Определён заранее в графике (PM определяет совместно с DM в процессе разработки графика) Ответственного определяет DM

На Рисунок – Схема проверок по графику в течение разработки проекта представлена графическая схема процесса проведения проверок на жизненном цикле проекта. Верхняя часть схемы описывает проверку на геометрические коллизии, нижняя — на соответствие BIM стандарту. Даты проведения проверок определяются датами, закрепленными в графике проектирования. Дата, определенная графиком, соответствует дате окончания проверки, когда все замечания и коллизии устранены. Проверку рекомендуется инициировать за 2-3 дня до наступления зафиксированной в графике даты.

Также дополнительно от этапов выдачи моделей заказчику существует проверка на увязку инженерных сетей (подробно про трассировку сетей смотри раздел «Трассировка сетей»). Она выполняется в момент готовности моделей инженерных сетей и инициируется PM.

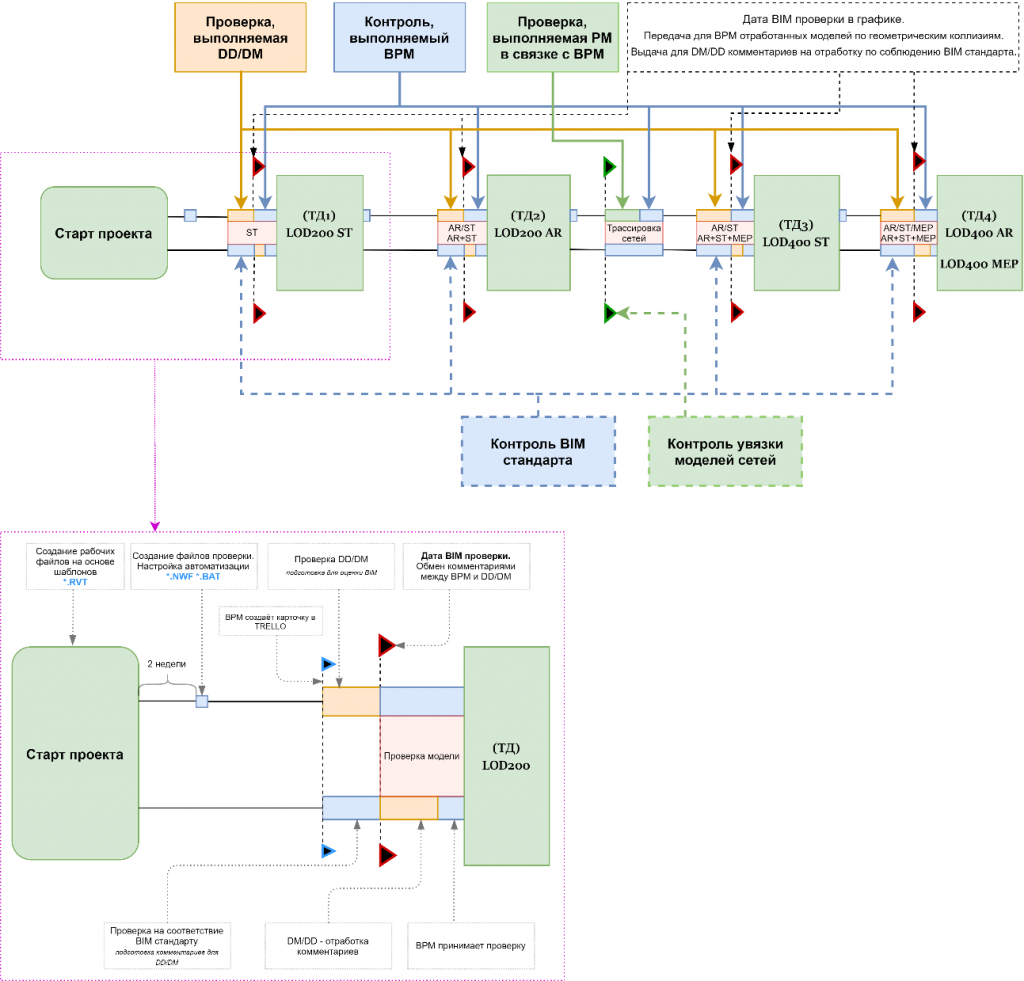

Схема проверок по графику в течение разработки проекта

Проверка на соответствие BIM стандарту (заполнение параметров БОС входит в неё) в полном объеме проводится BPM, комментарии на отработку выдаются в соответствии с графиком в дату BIM проверки. К моменту старта проверки, DD должны провести самоконтроль заполненности обязательных параметров внутренними инструментами Revit.

Проверку на коллизии должна сопровождать сформированная и заполненная по шаблону задача в корпоративном таск-менеджере. При необходимости, в задаче следует указать нюансы проверки (игнорирование конфликтов, договоренности о подтвержденных коллизиях).

При финальной проверке BPM:

  • отслеживает достаточность выполненных проверок в соответствии с графиком проверки и её назначением;
  • контролирует актуальность статусов конфликтов у результатов проверки;
  • оценивает качество проведенной проверки и при необходимости запускает дополнительный цикл.

Файлы взаимодействия и отчётности

  • Для любой проверки должна создаваться задача в корпоративном таск-менеджере, где отражается , кто запустил проверку, кто ее проводит или отрабатывает комментарии. Соответствующая задача создаётся BPM при старте очередной проверки, используется для передачи замечаний DM и отслеживания статуса исправлений;
  • файл NWF – изменяемый файл проверок, в который BPM загружает файлы NWCи в котором настраивает проверки; DM/DD распределяет ошибки по статусам проверок и отрабатывает критичные коллизии;
  • файл NWD – неизменяемый файл отчёта проверки (принцип наименования смотри пункт «Правила наименования»), который сохраняется BPM перед выдачей замечаний для DM/DD;
  • файл коллизий сводной модели RVT – изменяемый файл, внутри которого происходит кросс-дисциплинарное взаимодействие DM/DD (подробнее смотри раздел «Регламент работы в файле коллизий»). Необходимость использования файла коллизий на проекте определяет BPM совместно с другими участниками проектирования;
  • файл контроля качества в формате Google-таблиц – формализованный перечень проверяемых элементов / категорий на соответствие BIM-стандарту.

Типы проверок

Существует 2 основных типа проверок:

  • На коллизии – проводит DM/DD, контролирует BPM.

Проверки на коллизии проводятся в среде Autodesk Navisworks в соответствии с Матрицей коллизий (смотри Таблица — Матрица коллизий ).

BPM создает задачу в корпоративном таск-менеджере, организует инфраструктуру на старте проекта для проверки на коллизии и предоставляет файлы DD/DM. В частности, перед проверками BPM:

Для того чтобы избежать возможной работы с неактуальной моделью NWC и сэкономить трудозатраты на экспорт моделей, в файлы-сборки NWF подгружаются только живые модели NWC.

Модели NWC автоматически обновляются BPM ежесуточно и при запросе пользователя.

Цикл проверок осуществляется в следующем порядке:

  1. DD предварительно проверяет и устраняет внутренние замечания Revit.
  2. В NavisWorks DM/DD создает группы коллизий и присваивает коллизиям статус (описание статусов смотри пункт «Статусы»), определяющий, являются ли коллизии критичными или нет (смотри пункт «Список некритичных пересечений»).
  3. DD исправляет коллизии в ПО Revit. При отработанных коллизиях доносит информацию до BPM.
  4. BPM проверяет исправлены ли все коллизии. В случае, если при обновлении проверок обнаруживаются конфликты в статусе «активно», модель возвращается на отработку DD.

Подробную инструкцию по работе с Navisworks смотри пункт «Инструкция по работе с Navisworks Manage»

  • На соответствие BIM-стандарту – проводит BPM, отрабатывает DD.

Проверки на BIM-стандарт проводятся в Autodesk Revit при помощи встроенных инструментов – спецификации, настроенные 3D-виды, а также при помощи плагинов Экосистемы DS. В процессе проверок формируется отчёт, который передаётся проектировщику для ознакомления и исправления ошибок. Все ошибки, указанные в отчёте, обязательно должны быть исправлены проектировщиком. DD в отчёте должен с указанием даты поставить актуальный статус для каждого замечания.

С перечнем пунктов проверки на BIM-стандарт можно ознакомиться в пункте Чек-лист проверки соблюдение BIM-стандарта.

Модели, в т.ч. сборки Наименование файла отчета Описание
Проверки на пересечения геометрии
1 ИОС КЛЗ_100ХХ_ИОС.NWF Файл междисциплинарной проверки внутри моделей ИОС и на самопересечения/дублирование отдельно моделей внутри одной дисциплины
2 АР-КЖ КЛЗ_100ХХ_АР-КЖ.NWF Файл междисциплинарной проверки АР, КЖ и ЗД-ОТВ и на самопересечения/дублирование отдельно моделей внутри одной дисциплины
3 АР-КЖ-ИОС КЛЗ_100ХХ_АР-КЖ-ИОС.NWF Файл междисциплинарной проверки проверки АР+КЖ+ЗД-ОТВ с ИОС и проверки на пути эвакуации
4 АР-КЖ-ИОС-АИ КЛЗ_100ХХ_АР-КЖ-ИОС-АИ.NWF Файл междисциплинарной проверки АР+КЖ+ИОС+ЗД-ОТВ с АИ и на самопересечения/дублирование отдельно моделей внутри одной дисциплины
Проверки на стандарт
5 АР-КЖ-ИОС 100ХХ_ПРОВЕРКА BIM СТАН-ДАРТ_ДДММГГГГ.XLSX Файл отчета о проведении проверки на соответствие BIM-стандарту компании. Один google-документ (xlxs) на все модели. Листы в книге делятся по моделям
9 ЗД-ОТВ 100ХХ_К0Х_ЗД_ОТВ.RVT Проверка на заполненность обязательных параметров
Дисциплины Номер типа проверки Программный продукт Периодичность
В зависимости от развития проекта
Выдача задания разделам АР и ИОС
КЖ (задание для АР и ИОС) 2 Navisworks Перед выдачей задания АР и ИОС
Создание модели КЖ (опалубка)
КЖ 2 Navisworks По предоставлению от раздела КЖ
АР-КЖ 2 Navisworks После проверки опалубки КЖ
Трассировка сетей
ИОС 3 Revit (Navisworks) Этап трассировки сетей (по графику)
Проверка соответствия трассировке сетей
ИОС - Revit После этапа трассировки и моделирования всех сетей (≈2 недели после трассировки)
Проверки
АР 2 и 5 Navisworks и Excel Финальные, по графику и по запросу от DM/PM
КЖ 2 и 5 Navisworks и Excel
ИОС 1 и 5 Navisworks и Excel
АР-КЖ 2 Navisworks
АР-КЖ-ИОС 3 Navisworks
АИ 4 и 5 Navisworks и Excel
АР-КЖ-ИОС-АИ 4 Navisworks
Регулярные
Анализ сводной модели на координацию
АР-КЖ-ИОС - Revit Согласно графику
Мониторинг моделей + визуальная проверка на геометрию (внутренние и входящие модели)
АР / КЖ / ИОС / АИ 5 Revit Раз в неделю
Проверка задания на отверстия
3Д-ОТВ 6 Revit После новой ревизии на заполненность параметров
АР-ИОС 2 Naviswork После новой ревизии на учет всех отверстий
КЖ-ИОС 2 Naviswork
АИ-ИОС 4 Naviswork
Проверка моделей после расстановки отверстий
АР - 3Д-ОТВ 2 Naviswork После отработки задания на отверстия после новой ревизии
КЖ - 3Д-ОТВ 2 Naviswork
АИ - 3Д-ОТВ 4 Naviswork

Настройка видов для проверок

Вид (шаблон вида) Navisworks

Используется для экспорта в NWC для сверки геометрических коллизий, так что должен содержать все элементы, которые потенциально влекут ошибки.

В рамках проверок необходим визуальный анализ адекватного наполнения 3D вида. Также соблюдаются требования:

  • включены все рабочие наборы
  • выключены все связи
  • отсутствуют фильтры
  • все категории включены, в том числе вложенные, кроме:
    • уровни
    • формы
    • подкатегория эргономика для мебели, сантехнических приборов
    • Выключение отдельных категорий фиксировать в BEP

Вид (шаблон вида) BIM360

Вид используется для визуального анализа объекта, так что все временные и вспомогательные элементы должны быть исключены.

В рамках регулярной проверки необходим визуальный анализ адекватного наполнения 3D вида. Также соблюдаются требования:

  • выключены все связи
  • включены все рабочие наборы, кроме РН для вспомогательных элементов (включая _USER);
  • включены все категории, кроме:
    • эргономика мебели
    • эргономика оборудования
  • отсутствуют фильтры

Оба вида, Navisworks и BIM360, публикуются в BIM360.Оба вида, Navisworks и BIM360, публикуются в BIM360.

Процесс работы при проверках в Navisworks

Основной комплекс проверки на пересечения производится в ПО Navisworks через инструмент clash detective. Файлы проверок и отчётов располагаются согласно структуре папок проекта (структур папок смотри раздел «Состав рабочей папки проекта»). Для работы используются три формата – NWF, NWC, NWD.

  • Файл формата NWC – файл, в котором модель экспортируется из Revit. При очередной проверке / экспорте информации из Revit старый файл данных должен быть перезаписан. Все выгруженные файлы такого формата подгружаются в файлы формата NWF;
  • файл формата NWF – формат файла, который сохраняет в себе пути к экспортированным из Revit моделям формата NWC, точки обзора и отчёты о проверках. Является рабочим файлом, в котором производятся проверки на пересечения. От проверки к проверке файл не меняется, внутри него обновляются только выгруженные NWC;
  • файл неизменяемого формата NWD – информация в этом файле не может быть изменена, поэтому используется как файл-архив или файл-отчёт. Создаётся после выдачи результатов каждой проверки и именуется в соответствии с правилами наименования (смотри пункт «Правила наименования» ).

Важно: по завершении проверки и перед выдачей комментариев на отработку BPM сохраняет результаты проверки в неизменяемом формате NWD и присваивает ему имя в соответствии с правилами наименования (смотри пункт «Правила наименования»). После отработки комментариев модель ещё раз перепроверяется и, в случае выявления неотработанных комментариев, выдаётся новый перечень коллизий. Так происходит до тех пор, пока не будут отработаны все коллизии.

Статусы

При устранении комментариев необходимо учитывать логику статусов конфликтов:

Статусы конфликтов
  1. Создать – этот статус имеют конфликты, выявленные в текущей проверке.
  2. Активные – этот статус имеют конфликты, выявленные при предыдущих проверках и не отработанные до текущей проверки.
  3. Проверенные – этим статусом помечаются конфликты, которые будут устранены при следующих проверках. ВАЖНО: статус «проверенные» для конфликта назначает только DM (или DD, отрабатывающий комментарии).
  4. Подтверждённые – этим статусом помечаются конфликты, которые по своей сути не являются ошибками, список некритичных пересечений располагается в разделе «Некритичные пересечения». Этот статус для конфликта может присвоить как BPM, так и DM (DD), который отрабатывает комментарии.
  5. Исправленные – этим статусом автоматически помечаются конфликты, которые были устранены в процессе отработки комментариев.

При финальной проверке моделей (АР-КР-ИОС) все ранее присвоенные конфликтам статусы (Проверенные, Подтверждённые) обнуляются до статуса «Создать» или группируются в одну группу внутри статуса и заново перепроверяются. Это необходимо сделать, чтобы исключить возможность присваивания конфликту неверного статуса. Такое правило обнуления статусов и перегруппировки не применяется при локальной проверке модели.

Проверки на дублирование

Дублирование элементов в различных разделах документации не допускается, кроме следующих случаев:

  • при старте разработки проекта и после выдачи первого задания – дублирование несущих стен, колонн и перекрытий в архитектурном и конструктивном разделах. Все дублирующиеся элементы модели разделяются по соответствующим рабочим наборам, например в КЖ РН «Вспомогательные элементы». Впоследствии дублирующиеся элементы удаляются из моделей: все несущие конструкции, а также окна и двери, для которых они являются основой располагаются в моделях КР;
  • дублирование лестничных маршей в разделах АР и КР;
  • дублирование сантехники в разделах АР и ИОС. Сантехнические приборы в моделях АР располагаются условно для уточнения по месту подключения в моделях ИОС ;
  • допускается дублирование финишной отделки в разделах АР, АИ;
  • допускается дублирование оконечного инженерного оборудования в разделах АР, АИ;
  • допускается дублирование оборудования ОВ/ВК в моделях разделов ЭОМ/СС. В данном случае необходимо проконтролировать исключение данного оборудования из спецификаций моделей ЭОМ/CC.

Все дублирования описываются в BEP.

Проверки эвакуационных путей

Проверки в Navisworks

В соответствии с «СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы» предъявляются требования к эвакуационным путям (смотри Таблица – Пример требований к эвакуационным путям жилых зданий). Для автоматической проверки соответствия требованиям, созданы проверки в Navisworks по эргономике и специальные типоразмеры ограждений, которые необходимо расставить по эвакуационным путям.

Также разработана система проверки высоты паркинга от чистого пола до выступающих инженерных конструкций в соответствии с «СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99* (с Изменением N 1)». Для этих целей создана проверка в Navisworks по эргономике и специальный типоразмер перекрытия, который размещается на необходимой высоте.

Для создания корректной проверки в модели заранее необходимо создать пути эвакуации, по следующей схеме:

  1. Зайти в рабочий набор АР_Пути эвакуации;
  2. Для проверки лестниц и коридоров выбираются соответствующие типоразмеры ограждений. После чего DM создает пути по краю стенки с чистовой отделкой (смотри Рисунок – Эвакуационный путь в ЛК в Revit )
  3. Для проверки высоты паркинга создается перекрытие от чистого пола на весь объем помещения;
  4. После данной подготовки можно переносить модель в Navisworks и запускать проверки:
  5. 25_Эвак. пути_Лестничные клетки (смотри Рисунок – Пересечение эвакуационного пути с лотком );
  6. 26_Эвак. пути_Коридор;
  7. 27_Эвак. пути_Паркинг.

Данная проверка и подготовка проверки перед выгрузкой в Navisworks – создание путей– проводится перед выдачей задания инженерам непосредственно проектировщиком.

В приведенной ниже таблице указаны требования к эвакуационным путям жилых зданий (класс функциональной пожарной опасности Ф1.3). Остальные типы зданий см. в СП 1.13130 актуальной версии

Путь эвакуации Габариты Пункт в СП 1.13130.2020 Типоразмер для проверки Проверка на пересечения
Лестница Ширина в чистоте (от отделки до внутреннего края ограждения) – 1,05 м 4.4.1 Ограждение – Эв_Лестница Лестницы, ограждения, перекрытия, стены. Допуск – 0,02
Высота в чистоте – 2,2 м 4.4.1
Ширина лестничной площадки в чистоте – не менее ширины марша 4.4.2
Коридоры Ширина в чистоте – 1 м 4.3.3 Ограждение – Эв_Коридор Верт АР и КР. Гор АР и КР
Высота в чистоте – 2 м 4.3.2
Высота в чистоте – 1,9 м 4.2.18

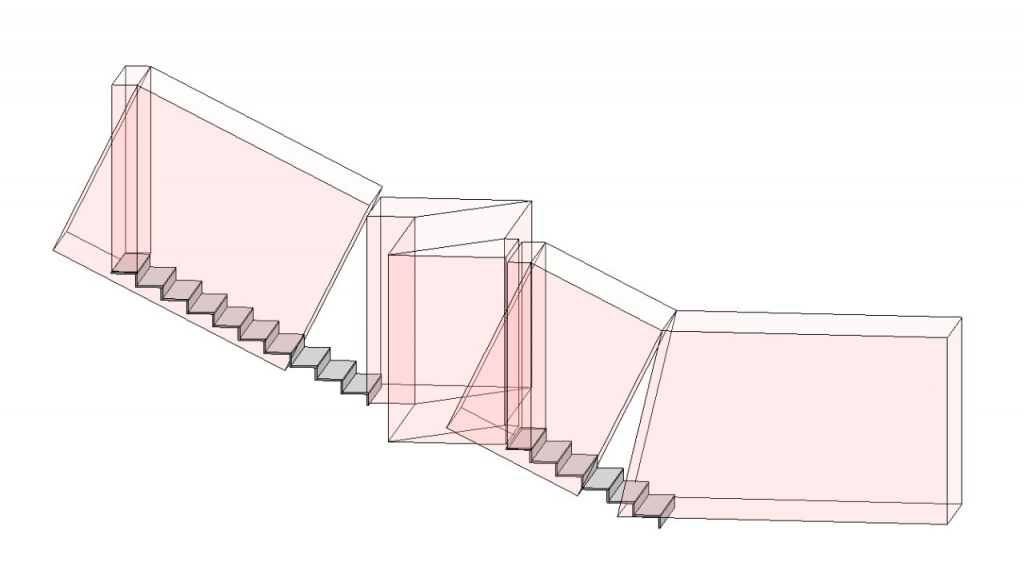

Эвакуационный путь в ЛК в Revit

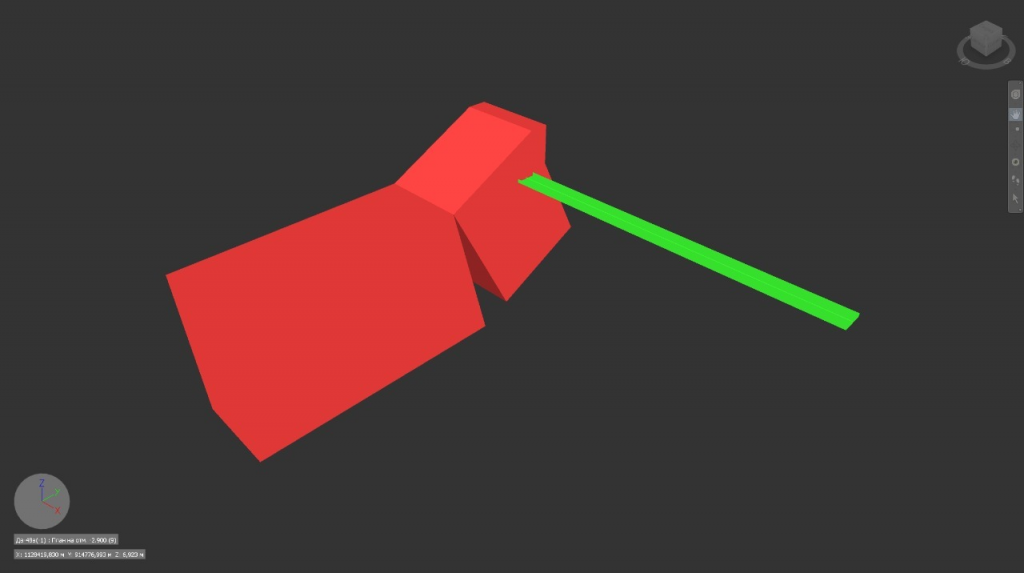

Пересечение эвакуационного пути с лотком

Проверка в Revit

Для дополнительной проверки путей в паркинге предусматривается отдельная проверка в Revit. BPM настраивает в отдельной директории планы по паркингу (количество планов согласуется с PM/DM), на которых устанавливает зону подрезки в соответствии с необходимой высотой (смотри Рисунок – Планы в Revit для проверки паркинга). Таким образом на планах будут видны пути проезда машин и сети, расположенные ниже критической отметки. Далее PM/DM определяют критичность коллизии и выбирают статус – критично или некритично (смотри Рисунок – Статус коллизии).

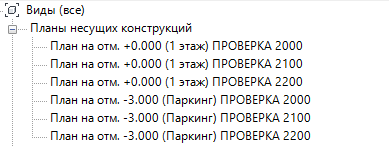

Планы в Revit для проверки паркинга

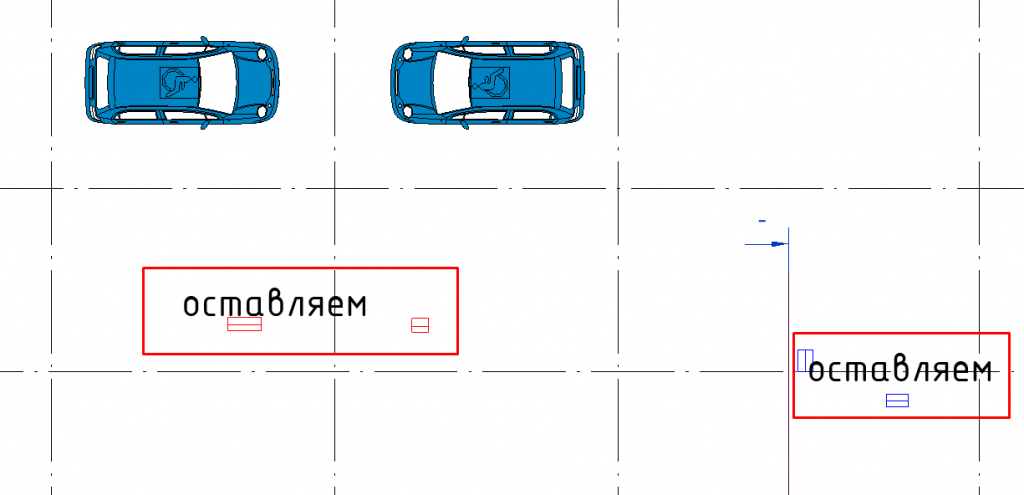

Статус коллизии

Проверочные спецификации и 3D виды

В шаблонах АР и КР разработаны проверочные спецификации и 3D-виды для внутреннего контроля качества.

  1. Спецификации располагаются в директории 00_Контроль качества, используются для проверки заполненности параметров (смотри Рисунок – Проверочные спецификации).

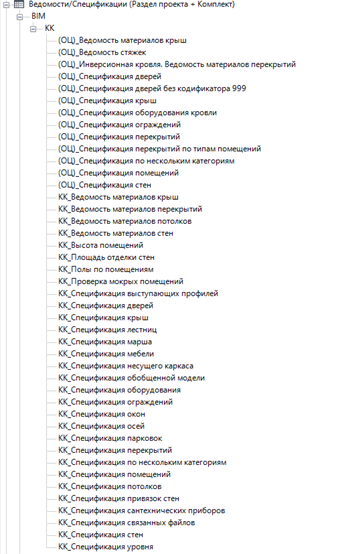

Проверочные спецификации в шаблоне АР

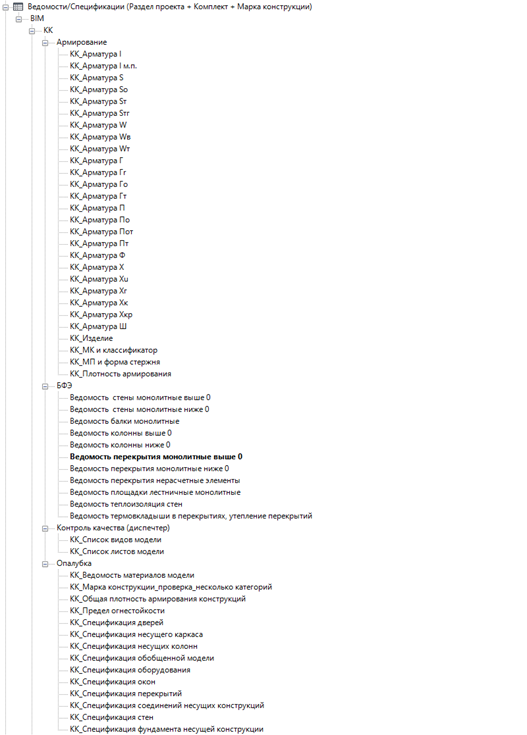

Проверочные спецификации в шаблоне КР

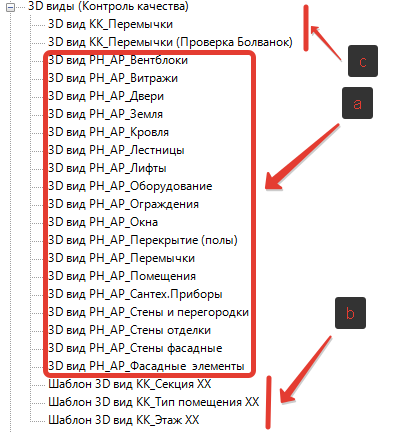

Проверочные 3D виды (смотри Рисунок – Проверочные 3D-виды ) делятся на проверки:

  1. рабочих наборов (в наименовании есть РН_АР) – на видах отображаются элементы, находящиеся не в своем рабочем наборе, при представлен на Рисунок – Проверка рабочего набора «Двери» (подробнее про рабочие наборы смотри пункт «Рабочие наборы»);
  2. корректности заполнения параметров по этажам, секциям;
  3. расстановки перемычек.
Проверочные 3D-виды

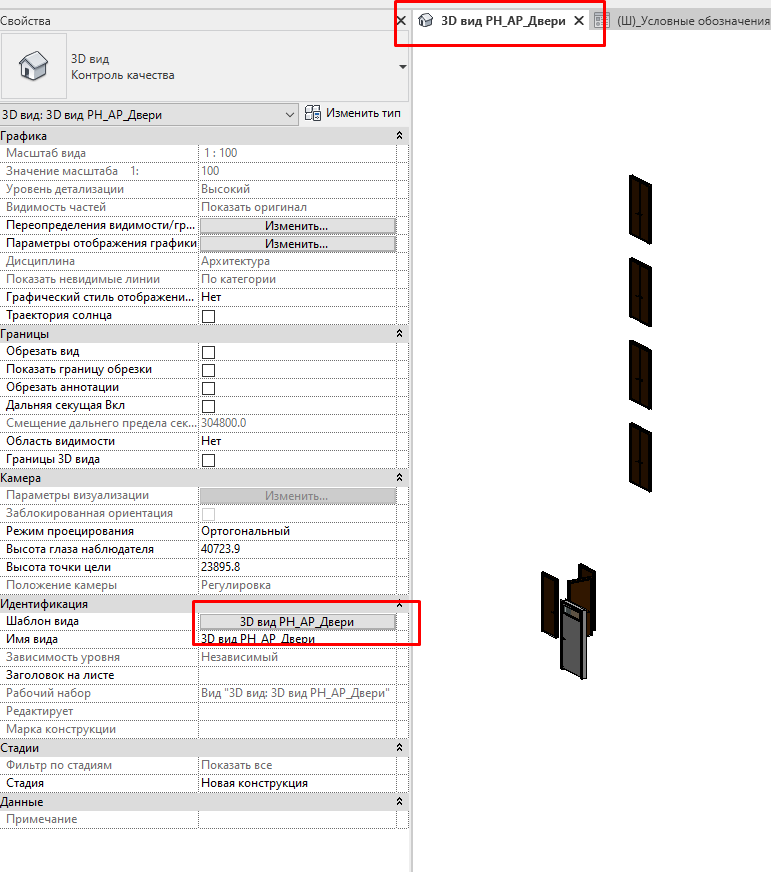

Проверка рабочего набора «Двери»

Проверки задания на отверстия

Перед выдачей моделей заданий на инженерные отверстия DM-MEP необходимо убедиться:

  •  в актуальности значений параметра ИНЖ_Отв_Номер_Изм. Для этого необходимо воспользоваться сервисом BIM360 и сравнить две версии модели: последнюю и предпоследнюю;
  • в наличии отверстий во всех местах пересечений инженерных сетей с конструкциями.

Проверка на значение итерации выдачи заданий

Последовательность действий:

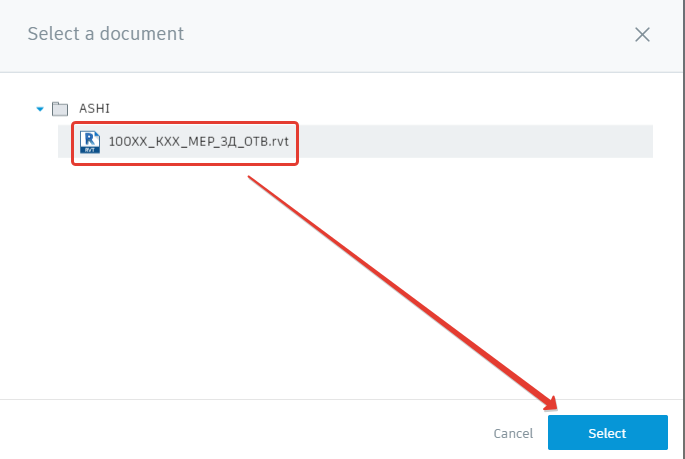

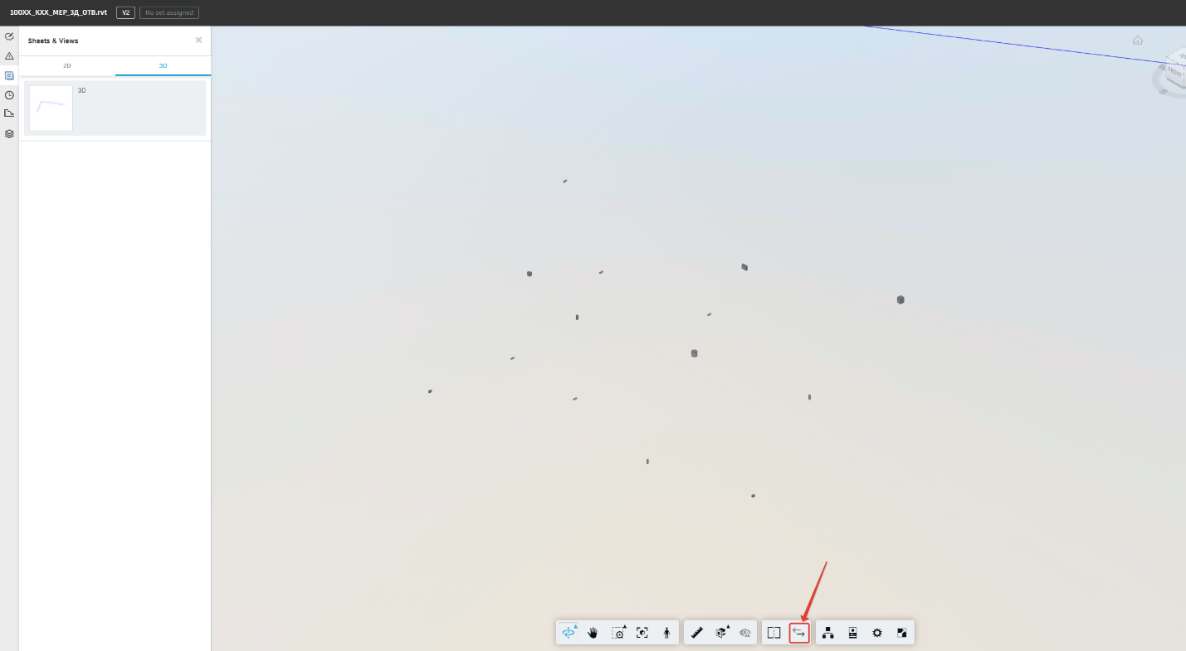

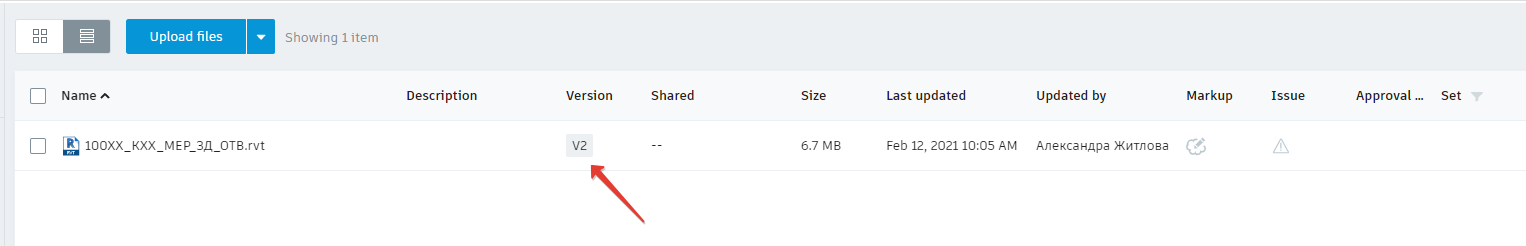

  1. Открыть модель задания в BIM
  2. Воспользоваться инструментом Compare

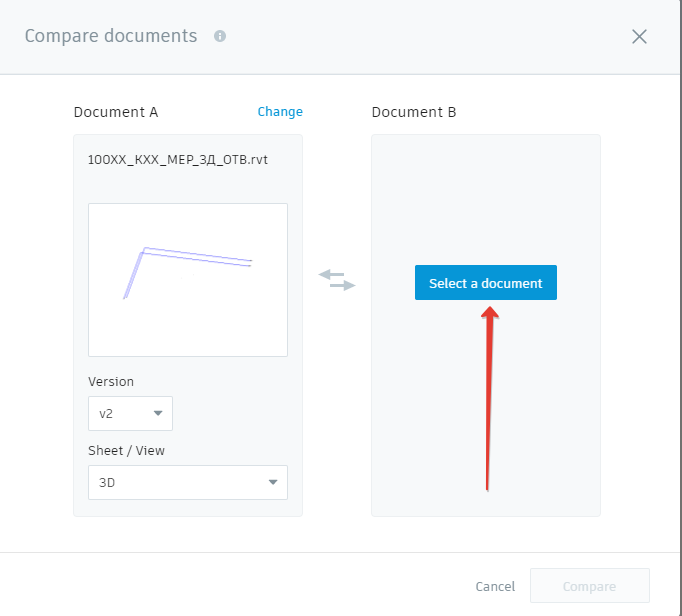

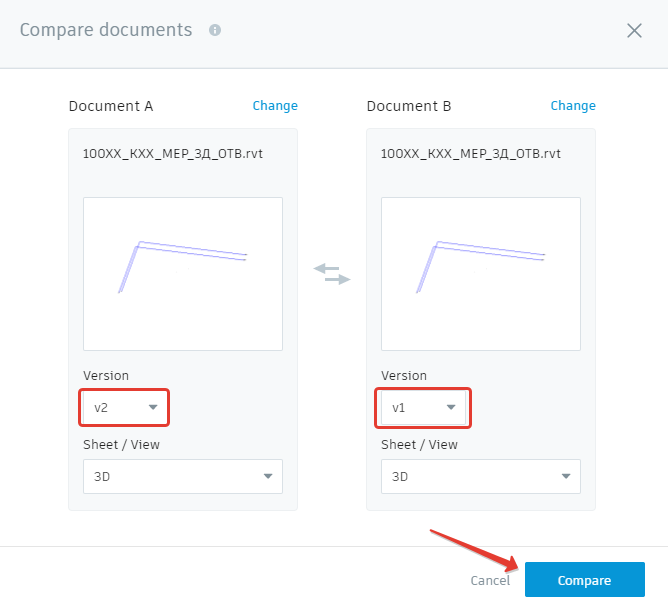

  3. Настроить режим сравнения версий.

Важно выбрать правильные версии модели.

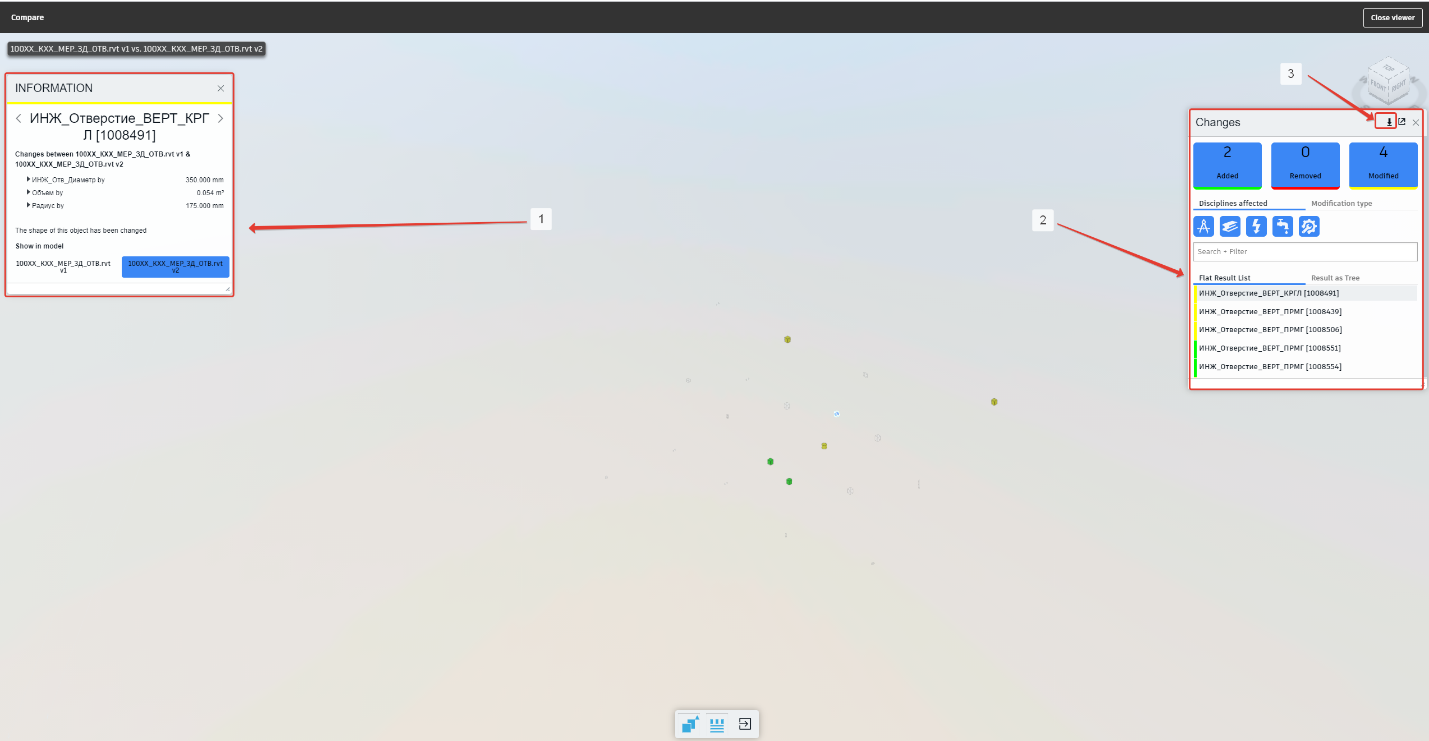

  1. По окончанию настройки появится окно сравнения двух версий.

1 – окно с информацией об изменениях, произошедших с элементом (активируется при выборе экземпляра);

2 – окно с информацией об изменениях во всей модели;

3 – экспорт отчета в формате CSV.

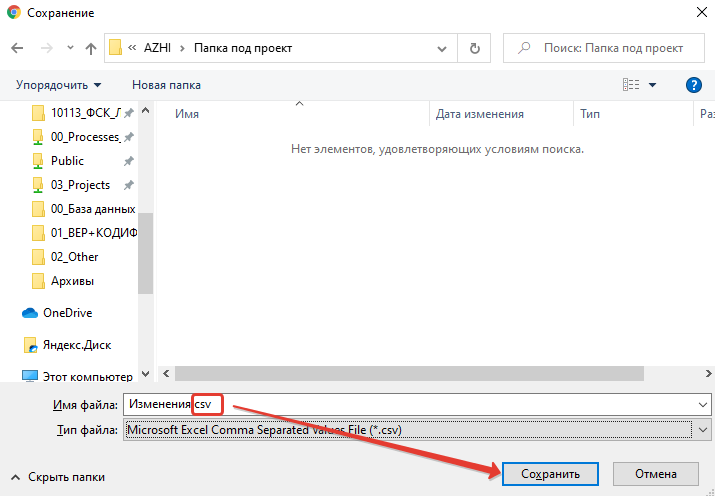

  1. Экспортировать отчёт в формате CSV для удобства анализа в удобную директорию/папку.

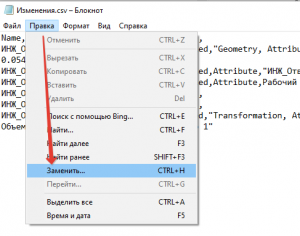

Экспортированный отчёт должен открываться с помощью программы «Блокнот». Перед использованием отчета его необходимо обработать.

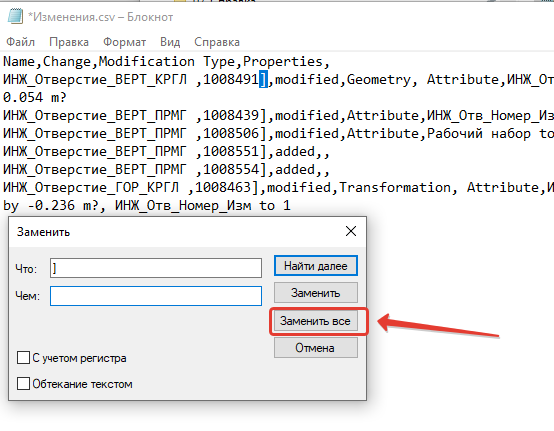

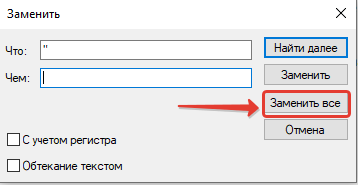

  1. Удаление символов «»» из текста отчета.

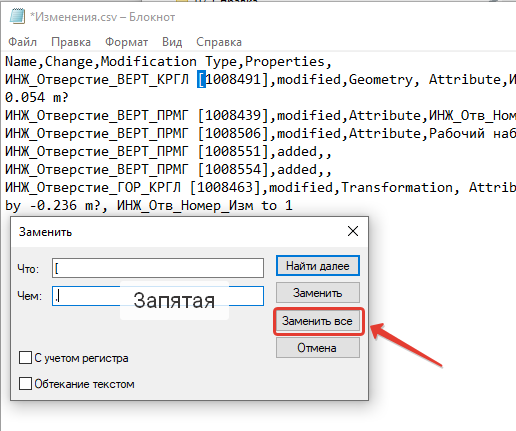

Для удобства необходимо выделить значения ID элементов запятыми

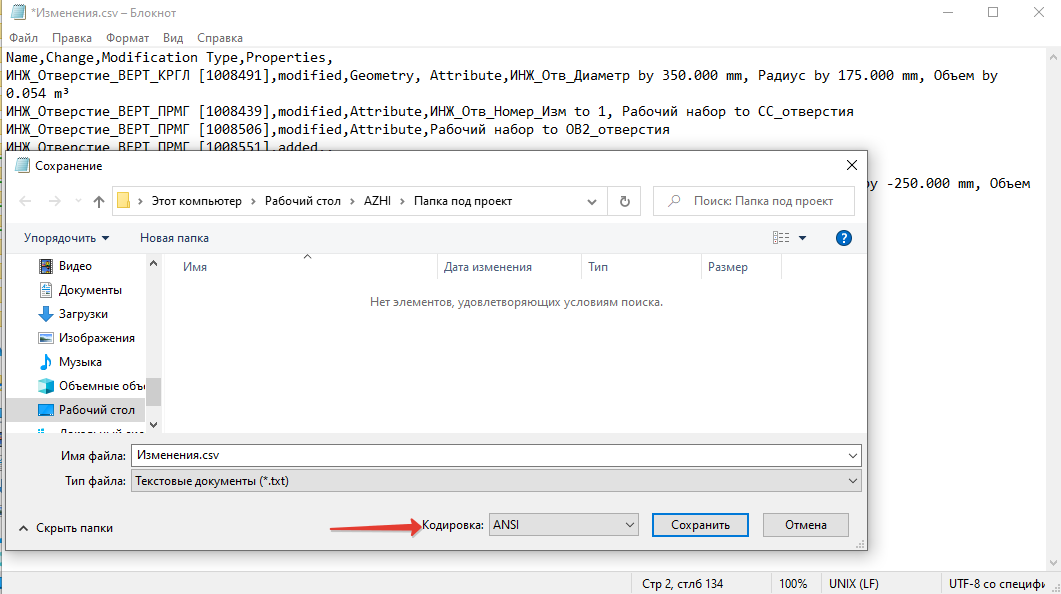

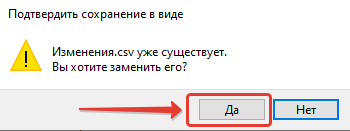

  1. Файл отчета необходимо «Сохранить как» в папке с кодировкой ANSI (с заменой исходного файла).

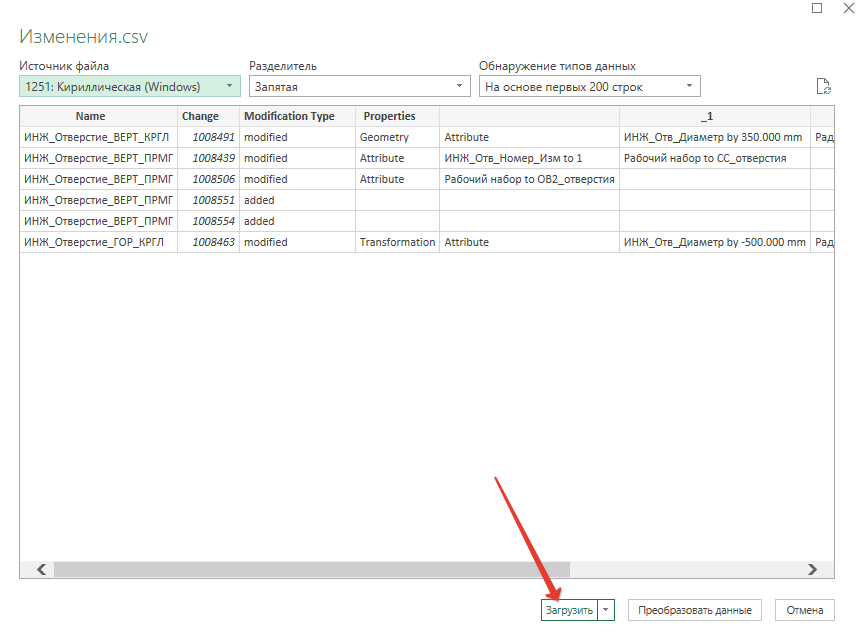

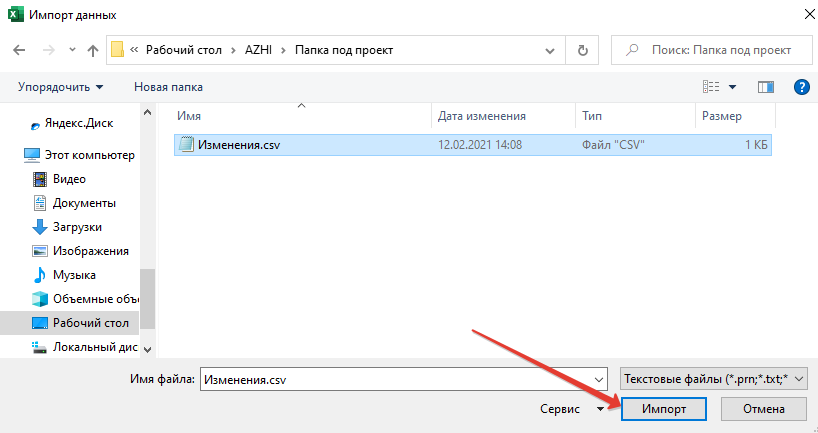

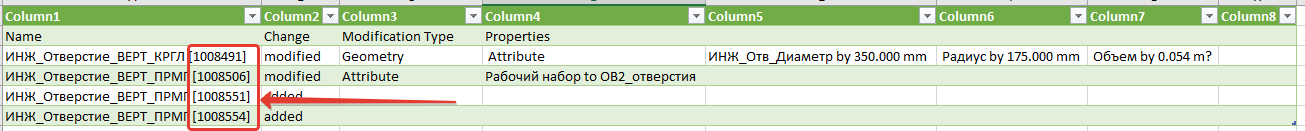

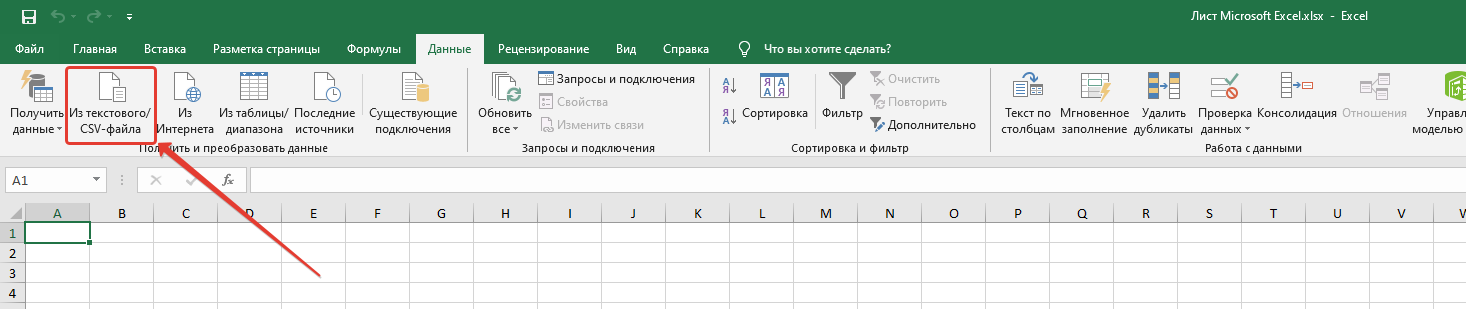

8. Создать пустой файл Excel и импортировать данные из обработанного файла CSV.

9. На данном этапе сформирован отчет о всех изменениях, произошедших в модели в последнюю итерацию. При любых изменениях в экземпляре необходимо указывать номер последней итерации в значении параметра ИНЖ_Отв_Номер_Изм.

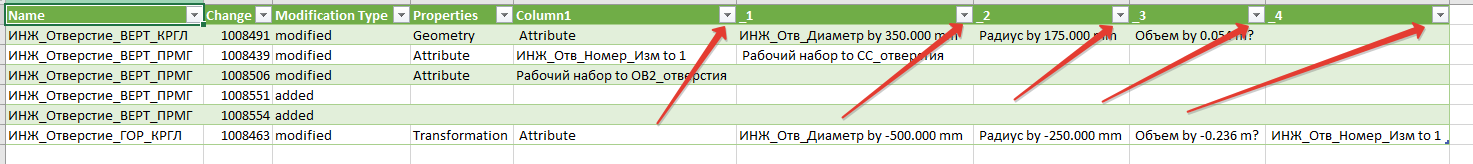

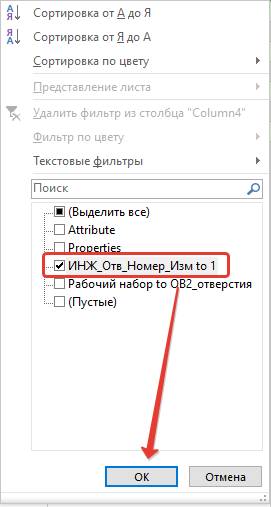

Необходимо в файле Excel оставить только те элементы, чьи значения параметра ИНЖ_Отв_Номер_Изм не редактировались. Для этого каждый столбец таблицы фильтруется по значению в столбце «ИНЖ_Отв_Номер_Изм to 1».

После фильтрации каждого столбца необходимо удалять строки, содержащие значение «ИНЖ_Отв_Номер_Изм to 1»

  1. В результате в таблице остается информация по тем измененным элементам, в свойствах которых не был указан номер последней итерации в значении параметра ИНЖ_Отв_Номер_Изм. Для новых элементов параметр ИНЖ_Отв_Номер_Изм может содержать актуальную информацию, для этого необходимо проверить каждый новый экземпляр.

11. Для пакетного обновления значений параметра ИНЖ_Отв_Номер_Изм необходимо использовать инструмент Revit «Выбрать по коду» . Для этого следует объединить все ID элементы в строку через запятую.

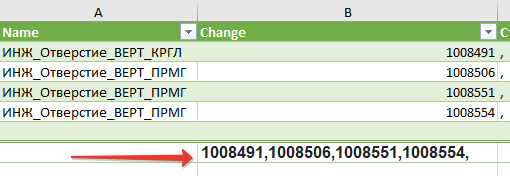

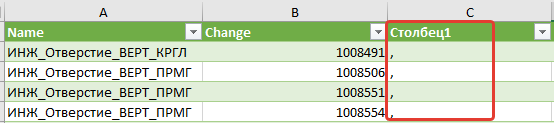

12. В таблице Excel создать столбец с запятыми

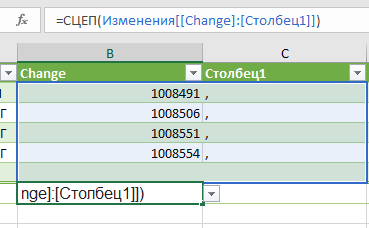

13. Для объединения значений ID элементов в строке через запятую прописываем формулу в ячейке с ссылкой на столбец ID и столбец запятых.

  1. Получившиеся значения переносим в Revit, находим все необходимые элементы и назначаем им актуальный номер изменения в параметре ИНЖ_Отв_Номер_Изм.

Модель трассировки инженерных систем

На начальном этапе проектирования следует провести основные коридоры для прохождения инженерных сетей. Данный процесс дает возможность заранее разграничить зоны, в которых будет проходить та или иная дисциплина инженерной сети, что существенно сокращает сроки по разводке инженерных коммуникаций между собой по окончанию проектирования.

После проведения основных расчетов сетей и принятия концептуальных решений по трассировке инженерных сетей, BPM подготавливает отдельную модель для трассировки, в которой инженеры сетей совместно с PM производят трассировку положений сетей в наиболее нагруженных коридорах, участках, узлах, совместных шахтах.

Для каждой дисциплины создается собственный рабочий набор, в котором элементы коридоров прокладываются условно инструментом «Воздуховод», габариты коридора сети каждой дисциплины определяет разработчик.

Модель трассировки инженерных систем находится в области общих данных (SHARED),  подгружается как связь в модели, где непосредственно происходит разработка проекта инженерных сетей. Далее при проектировании систем разработчики ориентируются на проложенные зоны и внутри их прокладываются основные трассы и магистрали.

При изменении концептуальных решений по инженерным системам, которые приводят к увеличению/изменению положений основных магистралей, необходимо произвести корректировки проложенных коридоров и уведомить BPM и PM.

Пример трассировки инженерных систем

Промежуточный мониторинг моделей

В процессе работы над проектом BPM проводит промежуточные проверки моделей не реже 1 раза в неделю. Это делается для того, чтобы у BPM всегда была актуальная информация о модели, которую он доносит до участников проекта на проектных совещаниях.

Еженедельные проверки

Общие триггерные точки

  • Проверить настройки 3D видов Navisworks и BIM360
    • Выключены все связи
    • Navis — Включены все рабочие наборы
    • BIM360 – Включены все рабочие наборы, кроме РН для вспомогательных элементов (включая _USER)
    • Navis — Включены все категории, в том числе вложенные, кроме Уровни, Формы, Эргономика мебели/сантехники (Выключение отдельных категорий фиксировать в BEP)
    • BIM360 – Включены все категории, кроме эргономики мебели/оборудования
    • Отсутствуют фильтры
  • Уровни:
    • Наименование уровней, сравнить с BEP
    • Отсутствие несогласованных уровней
    • Корректное заполнение параметра «Этаж»
  • Оси:

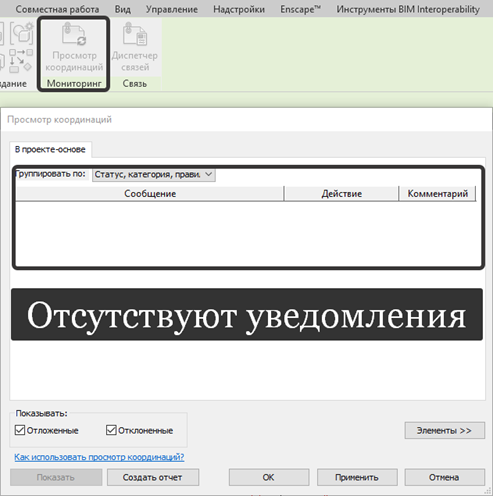

    • Все оси под мониторингом и закреплены
    • Нет уведомлений в координации с БФ
  • Проверка наименования ссылочных моделей и их рабочие наборы
  • Отсутствие несогласованных рабочих наборов
  • Визуальный анализ принципов моделирования
  • Navisworks:
    • Количество коллизий и занести их в еженедельный отчет по проекту
    • Визуальная проверка на критические коллизии
    • Список моделей, обновляемых через bat-файл, соответствует актуальному списку рабочих моделей

 Каждые две недели

  • Наименование материалов.
  • Соответствие геометрии и назначенного материала типоразмеру. Выполнить проверку между всеми моделями, включая транслятор.
  • Предупреждения: дублирование элементов.
  • Привязка элементов по уровням. Проверить через спецификации в сборке
  • Заполнение обязательных параметров:
    • Описание;
    • Код по классификатору (999+000+верхний код).
    • Номер корпуса;
    • Номер секции;
    • Этаж;

Триггерные точки АР

  • Помещения:
    • Отсутствие неокружённых и неразмещенных помещений
    • Наименование помещений соответствует EIR
    • Высота помещения (Проверить через спецификации)
    • У витражей проставлена граница помещений (Визуальная проверка через 3D вид, включив витражи и границы помещения)
    • Проверить правильность заполнения квартирографии (плагин)
  • Проверить соответствие моделирования фасадов решениям принятым в BEP.

Триггерные точки КЖ

  • Выключенная аналитическая модель
  • Проверить нет ли арматуры, которая некорректно считается в ведомости расхода стали.

Триггерные точки ИОС

  • Тип количественных параметров в спецификации НЕ «Текст».
  • Соответствие параметра наименования типу элемента.
  • Геометрические характеристики элементов не равны нулю.
  • На листах не размещены ключевые спецификации.

Реестр замечаний

На старте проекта, в процессе формирования ВЕР, нужно принять решение о методе фиксации замечаний к моделям. В случае, отсутствия со стороны заказчика опыта работы с BIM360 или если процесс обмена происходит на сервере заказчика, создается Google — таблица реестра замечаний. Принятый способ фиксации замечаний фиксируется в ВЕР.

Реестр замечаний к BIM-моделям используется для систематизации поступающий информации (замечаний) и последующей аналитики, как часть процесса по контролю качества между Заказчиком и командой проекта. Файл располагается в облачном хранилище генпроектировщика, к которому есть доступ участникам проекта, в том числе BIM-отделу со стороны заказчика.

При старте проекта BPM создает соответствующую директорию в облачном хранилище, в которой хранится файл. Реестр замечаний разрабатывается под проект на основе заранее созданного шаблона и переносится в свою директорию. Для каждой стадии проекта используется новый файл, с обозначением стадии проекта.

Наименование реестра: [Шифр проекта]_[Стадия]_[Реестр замечаний по BIM данным]

Пример: 10181_К_Реестр замечаний по BIM данным

В реестре выделяются 4 вкладки:

  • АР — комментарии к моделям АР;
  • КР — комментарии к моделям КР;
  • ИОС — комментарии к моделям ИОС – при необходимости вкладка ИОС множится на разделы (ОВиК, ЭОМ, СС и т.д.);
  • Автор — контактный лист BIM-отдела с обеих сторон.

Вкладки в шаблоне реестра замечаний

На вкладках с комментариями расположена таблица. Таблицу смотри «EIR_Приложение 09_РЕЕСТР ЗАМЕЧАНИЙ ПО BIM ДАННЫМ».

На каждом листе с комментариями расположена таблица:

№п/п Модель Версия модели в BIM360 Автор замечания Дата выдачи комментария Код по классификатору Категория Комментарий Ответ на комментарий Дата ответа/ устранения Статус подрядчика Статус заказчика Статус для BIM
1

Столбцы в таблице для Заказчика:

  • №п/п – номер замечания;
  • Модель – наименование проверяемого файла;
  • Версия модели в BIM360 – указывается версия передаваемого файла из BIM360 в формате «vНомер» Пример: v8
  • Автор замечания – пользователь со стороны заказчика, оставивший комментарий;
  • Дата выдачи комментария — дата выдачи комментария со стороны заказчика;
  • Код по классификатору – используется в случае, когда необходимо выдать замечания к конкретному коду по классификатору;
  • Категория – используется в случае, когда необходимо выдать замечания к конкретной категории Revit;
  • Комментарий – описывается суть проблемы / замечания;
  • Статус заказчика – статус, который присваивает Заказчик после устранения комментария (Принято / Отклонено);
  • Статус для BIM – анализ комментария BIM-отделом, столбец определяет стоит ли учитывать данный комментарий на будущих проектах (Учесть в EIR/ Не учитывать)

Столбцы в таблице для Подрядчика:

  • Ответ на комментарий – ответ со стороны генпроектировщика / подрядчика на оставленный комментарий, в случае отклонения или уточнения замечания;
  • Дата ответа/устранения – дата отработки замечания генпроектировщиком / подрядчиком;
  • Статус подрядчика – статус, который присваивает генпроектировщик / подрядчик после устранения проблемы (Исправлено / Отклонено / На паузе);

Порядок внесения замечаний:

  1. Комментарий оставляет Заказчик, указывая дату выдачи и суть проблемы. На почту генпроектировщика / подрядчика должно прийти оповещение о занесении пула замечаний в реестр.
  2. Генпроектировщик / подрядчик отрабатывает комментарий с указанием даты ответа / устранения, присваивая статус замечанию, а именно отработан ли комментарий или отклонен. После отработки генпроектировщик / подрядчик оповещает Заказчика об отработке комментария.
  3. Заказчик проверяет устранена ли проблема и присваивает статус замечанию со своей стороны. Если статус «Отклонено», то генпроектировщик / подрядчик должен заново отработать замечание.

Была ли статья полезной?
