4.3.7 Процесс обмена заданиями

Описание

1. Данные технические требования являются приложением к информационным требованиям, BIM-стандарту и плану выполнения BIM-проекта (BEP). Невыполнение нижеуказанных требований является основанием для расторжения договора на проектирование / моделирование.
2. Базовые требования к файлам заданий обязательны к выполнению для любых типов заданий.
3. Требования к следующим заданиям являются обязательными к выполнению:

• задание на отверстия в монолитных конструкциях;
• задание на отверстия в архитектурных конструкциях;
• задание на монтажные проёмы;
• задание на лючки доступа;
• задание на зашивку коммуникаций;
• задания на закладные детали.

4. Требования для следующих заданий носят рекомендательный характер:

• архитектурное задание (смотри ниже);
• конструкторское задание (смотри ниже);
• задание на внутренние инженерные коммуникации.

Базовые требования к файлам заданий

• Задания передаются в формате RVT. Наименование файла и способ передачи задания согласовывается с Заказчиком, предпочтительным способом является загрузка в BIM360 DOCS. Любая передача задания должна сопровождаться письмом всем заинтересованным лицам. Перечень лиц определён в BEP. Если все лица не проинформированы о новой версии задания, то задание считается не переданным;
• модели заданий должны быть построены на основе шаблона, полученного от Заказчика;
• наименование файлов моделей заданий определяется в BEP;
• все файлы заданий должны содержать разбивочные оси и уровни, определённые в архитектурном задании. Файл должен иметь нулевой уровень, идентичный архитектурному заданию, и пересечение как минимум 2-х осей (как правило, пересечение «1» и «А»). Дополнительные опорные плоскости, оси и уровни не используются;
• передаваемый файл проекта имеет «общие» (в терминах Revit) с другими моделями координаты. Базовые точки архитектурной, конструктивной и инженерных моделей должны совпадать;
• при необходимости работы вне модели с чертежами AutoCAD следует обеспечить возможность связи с этими чертежами в среде Revit. Для этого необходимо, чтобы при вставке в Revit с параметром «Авто – Совмещение начал» чертёж оказывался на нужном месте (базовая точка проекта Revit соответствует началу координат в AutoCAD). При этом, в случае необходимости работы вне модели с чертежами AutoCAD, не допускается размещение нескольких чертежей в одном файле DWG;
• в моделях задания не допускается применение сторонних загружаемых семейств без согласования с Заказчиком. Также не допускается добавление сторонних параметров;
• перед передачей модель задания должна быть очищена от неиспользуемых элементов. Не допускается передача заданий с внедрёнными 2D данными;
• все элементы моделей заданий объединяются в рабочие наборы. Сами наборы формируются и именуются по принадлежности элементов уровням: подвал, первый этаж, второй этаж, типовой этаж, кровля;
• семейства элементов задания должны быть проверены на корректность с точки зрения уровня вложенности семейств (минимально возможный уровень) и, как следствие, корректности подсчёта экземпляров семейств в среде проекта;
• после внесения изменений обновлённая модель задания передаётся целиком (включая неизменённые элементы), в примечаниях к изменённым элементам указывается номер изменения;
• имена семейств во всех моделях должны соответствовать информационным требованиям Заказчика, однозначно идентифицировать назначение элемента и не содержать префиксов, не относящихся к техническим данным элемента;
• шаблон перечня заданий представлен в приложении «ЕIR_Приложение 10_Перечень заданий».

Архитектурное задание

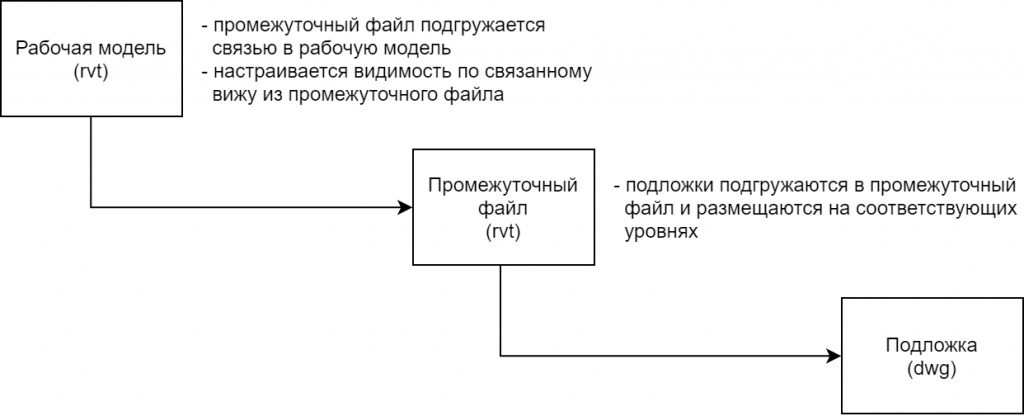

В условиях сжатых сроков допускается использовать в качестве архитектурного задания подложки формата DWG (например, использовать данные с ранних стадий разработки проектов). При этом, чтобы избежать включения в модель «лишних» элементов из связанных файлов DWG-подложек, следует использовать промежуточный RVT файл (инструкция по работе с файлом – смотри раздел «Работа с DWG-подложками с помощью файла-чехла»).

Прямая подгрузка подложек в основную рабочую модель категорически запрещена.

Архитектурное задание инженерам

1. Архитектурное задание представляет собой модель с настроенными (оформленными) видами или файлы формата DWG. Предусматривается работа с несколькими типами архитектурного задания:

• первичное;
• детализированное.

2. Первичное задание. На листах (планы, разрезы, фасады, кровля), подготовленных для экспорта, должны содержаться следующие данные:

• оси с размерами;
• номера и экспликации помещений с категориями;
• ограждающие конструкции;
• высотные отметки;
• расположения санитарно-технических приборов и трапы[1];
• расположение вентиляционных блоков;
• зоны МГН;
• лифты и лифтовые шахты с обозначением ППП и грузоподъемности;
• расположение кухонного оборудования;
• данные (возможно отдельным документом или письмом) по пирогам ограждающих конструкций, пироги полов, пироги кровель, перекрытия над проездом.

3. Детализированное задание. На листах (планы, разрезы, фасады, кровля), подготовленных для экспорта должны содержаться следующие данные:

• оси с размерами;
• высотные отметки;
• уклоны пирогов и пандусов при наличии;
• номера и экспликации помещений с категориями;
• промаркированные ограждающие конструкции;
• промаркированные дверные проёмы с актуальным открыванием, экспликация заполнения дверных проёмов;
• промаркированные балконные и оконные проёмы с актуальным открыванием и размерами, экспликация заполнения оконных проёмов;
• расположения санитарно-технических приборов;
• расположение мебели, телевизионного оборудования, кухонного оборудования (при необходимости);
• водостоки и воронки;
• экспликации по пирогам ограждающих конструкций, пироги полов, пироги кровель, перекрытия над проездом;
• по возможности следует исключить дорисовку на планах элементов модели 2D линиями, а также наличие непрозрачных меток;
• листы, подготовленные для экспорта (при необходимости экспортированные в формат DWG);
• при наличии планов этажей с разной высотой высотной отметкой, подготовить отдельные фрагменты планов;

[1] По требованию Заказчика

Архитектурное задание для разработки раздела КМ

• модель со всеми смоделированными элементами для разработки КМ;
• планы, фрагменты и другие виды с необходимой для проектирования информацией;
• таблица с типами элементов, требуемых к разработке.

1. Базовый перечень элементов архитектурного задания для разработки раздела КМ:

• ограждение внутренних лестниц;
• ограждение парапетов на кровле;
• лестницы выхода из ЛК на кровлю;
• стремянки на кровле в местах выхода из ЛК и входа в МП;
• пожарные лестницы на кровле;
• ограждения и лестницы в паркинге (при наличии);
• опоры, крепления трубопроводов;
• металлические рамы для установки вентиляторов и дефлекторов на вентшахтах / на кровле;
• ограждения балконов / лоджий (при наличии);
• козырьки;
• корзины для кондиционеров;
• фахверки;
• рамы;
• прочие нетиповые конструкции.

Обмен заданиями между разделами АР и ГП

Обмен заданиями происходит в обе стороны: АР-ГП-АР.

1. От АР к ГП (на первоначальной стадии проекта)

Экспорт планов из АР модели происходит на основе шаблона согласно разделу 2.32, страница 224. В качестве задания выдаются следующие планы:

• оси – только разбивочные;
• 1 этаж;
• 2 этаж;
• паркинг.

2. От ГП к АР

Схема: DWG-ГП => Файл-чехол 100XX_ГП_DWG => Связанные файлы в моделях АР и КР.

DM-GP подгружает свои файлы DWG в файл-чехол 100XX_ГП_DWG, который хранится в папке «00_SHARED».  При подгрузке файлов DWG необходимо отследить совпадение координат – точки съемки и базовой точки – с координатами из координационного файла. Все подгруженные файлы DWG закрепляются и разносятся по отдельным рабочим наборам, название которых соответствует наименованию задания.

В модели АР и КР задание от ГП подгружается как связанный файл, расположенный в отдельном рабочем наборе «100XX_ГП_DWG».

При обновлении задания ГП в файле DWG, необходимо обновить связанный файл в моделях АР и КР. Для работы с разными заданиями от ГП используются рабочие наборы, видимость которых настраивается через «Переопределения видимости / графики» для связанных файлов, выбирается соответствующий запросам DD-AR и DD-ST рабочий набор связанного файла.

Всю инфраструктуру при старте проекта обеспечивает BPM.

Конструкторское задание

Конструкторское задание представляет собой модель с настроенными (оформленными) видами. Предусматривается работа с несколькими типами конструкторского задания:

• задание – модель для формирования архитектурного задания / Опалубочная 3D модель (используется в качестве связанной модели);
• опалубочная 3D модель (используется в качестве основной модели для проверок, в случае дублирования в разделе АР решений раздела КР);
• задание – модель КЖИ для формирования архитектурного задания / Опалубочная 3D модель КЖИ (используется в качестве связанной модели);
• опалубочная 3D модель КЖИ (используется в качестве основной модели для проверок, в случае дублирования в разделе АР решений раздела КР).

В процессе моделирования в обязательном порядке следует согласовать опалубочные планы 1-го и типового этажей между разделами КР, АР и всеми ВИК. Рекомендуется настройка связанных видов в основных рабочих моделях. При сложности реализации подобного подхода для данных целей возможно выгружать плоские DWG-чертежи из всех моделей и накладывать их друг на друга.

Не допускается передача Заказчику чертежей раздела КЖ без соответствующего кладочного плана раздела АР.

Отверстия в строительных конструкциях. Монтажные проёмы. Лючки доступа

• Задание представляет собой модель с расположением отверстий;
• задание на отверстия в монолитных конструкциях, задание на отверстия в архитектурных конструкциях и задание на монтажные проёмы следует выполнять в одном файле, если иного не прописано в плане выполнения BIM-проекта (BEP). В случае необходимости функционального (АР или КР) или зонального (части или секции) разделения это следует согласовать в BEP;
• по согласованию с Заказчиком, возможно разделение задания на 2, 3 или 4 модели. Таким образом, все задания могут выполняться в отдельных файлах;
• исходными данными для выполнения задания является первичное архитектурное задание. На более поздних этапах проектирования следует проверить и уточнить (откорректировать) задание на основании архитектурного и конструкторского задания;
• правила работы с лючками доступа аналогичны правилам работы с отверстиями в монолитных и архитектурных конструкциях;
• монтажный проем задаётся отверстием с комментарием «Монтажный проём»;
• каждому отверстию необходимо присвоить номер (параметр «ИНЖ_Отв_Задание_Номер»), при этом пустые номера, образованные в результате удаления отверстий, в дальнейшем не заполняются (нумерация продолжается);
• по умолчанию номер изменения (параметр «ИНЖ_Отв_Задание_Номер_Изм») для всех отверстий устанавливается равным 1. При следующей передаче задания данный параметр устанавливается равным текущей переданной версии задания (то есть 2, затем 3 и т.д.). Таким образом, номер изменения всегда совпадает с текущей версией задания;
• при передаче модели следует формировать ведомость изменённых отверстий (в текущей версии). Ведомость изменённых отверстий следует экспортировать в Excel и передать совместно с моделью. Формат имени файла Excel следует принимать в соответствии с наименованием соответствующей спецификации в Revit;
• для эффективной коммуникации следует указывать краткий шифр раздела для каждого отверстия (параметр «ИНЖ_Отв_ТипСистемы»);
• шифры разделов:
  • водоснабжение и водоотведение – ВК;
  • отопление – ОВо;
  • вентиляция – ОВв;
  • электроснабжение и электроосвещение – ЭОМ;
  • слаботочные системы и сети связи – СС.
• Для отверстий разделов слаботочных систем и сетей связи (СС), следует указать в параметре комментариев («ИНЖ_Отв_Комм»), к какому разделу принадлежит отверстие (ТФ, ВН, ПС и др.). В случае, если отверстие относится к нескольким системам, поле комментария оставить пустым;
• для общих отверстий под смежные коммуникации шифр раздела – ИНЖ.

Задание на внутренние инженерные коммуникации

• Задание представляет собой модели с расположением всех внутренних инженерных коммуникаций;
• задание передаётся разработчикам архитектурных и конструктивных решений для сверки со строительным заданием;
• все коммуникации должны находиться «в теле» заданных под них отверстий. Расположение коммуникации вне заданного отверстия считается критической коллизией и подлежит устранению;
• требования к моделям следует принимать в соответствии с информационными требованиями BIM-стандарта и планом выполнения BIM-проекта (BEP).

Закладные детали

• Задание представляет собой отдельную модель, содержащую все элементы, которые следует отразить в конструкторской документации. Все элементы модели задания напрямую внедряются в рабочую модель КР / КЖИl
• все семейства, а также набор параметров, используемых в задании, подлежат обязательному согласованию со стороной, принимающей задание;
• семейства элементов задания должны быть проверены на корректность с точки зрения уровня вложенности семейств (минимально возможный уровень) и, как следствие, корректности подсчёта экземпляров семейств в среде проекта;
• допускается передача изменённых элементов отдельной моделью, при этом следует исключить данные элементы из основной модели задания;
• при размещении элементов закладных следует учитывать наличие защитного армирующего слоя панели. Глубину прокладки труб следует согласовать с разработчиком КЖИ;
• элементы напрямую переходят в спецификацию для завода-изготовителя – модель задания должна содержать все элементы, необходимые для сборки на заводе (соединители, крышки и др.).

Общие параметры

• Описание и пояснения к параметрам приведены после таблицы. ФОП не предоставляется, так как параметры заложены внутри шаблона задания на отверстия. Тем не менее, наименование ФОП указывается в BEP и предоставляется участникам проектного процесса по запросу через BPM;
• для всех элементов модели следует заполнять параметры, указанные в таблице общих параметров;

Описание параметров заполнения

ИНЖ_Отв_Ширина – ширина прямоугольного отверстия.

ИНЖ_Отв_Высота – высота прямоугольного отверстия в стене.

ИНЖ_Отв_Диаметр – диаметр круглого отверстия.

ИНЖ_Отв_Длина – длина прямоугольного отверстия в перекрытии.

ИНЖ_Отв_Смещение – смещение отверстия от базового уровня. Отверстие в стене (прямоугольное – отметка низа, круглое – отметка оси): отверстие в перекрытии – смещение верха отверстия от базового уровня.

ИНЖ_Отв_ТолщинаПерекрытия – толщина перекрытия, в котором делается отверстие. Габариты отверстия автоматически выставляются с запасом 50 мм в обе стороны от стены / перекрытия.

ИНЖ_Отв_ТолщинаСтены – толщина стены, в которой делается отверстие. Габариты отверстия автоматически выставляются с запасом 50 мм в обе стороны от стены / перекрытия.

ИНЖ_Отв_Комм – комментарий.

ИНЖ_Отв_Задание_АР – задание архитекторам.

ИНЖ_Отв_Задание_КР – задание конструкторам.

ИНЖ_Отв_Задание_Номер – номер отверстия.

ИНЖ_Отв_Задание_Номер_Изм – номер изменения (для строительных заданий).

ИНЖ_Отв_Секция – шифр секции (если есть).

ИНЖ_Отв_ТипСистемы – тип системы, к которой относится отверстие.

ИНЖ_Отв_Уровень – уровень (этаж).

ИНЖ_ЗД_ТипСистемы – тип системы, к которой относится элемент. Для заданий на закладные детали.

ИНЖ_ЗД_Задание_Номер_Изм – номер изменения (для отверстий следует использовать параметр «ИНЖ_Отв_ Задание_Номер_Изм»), в остальном аналогично номеру изменения для строительных заданий.

Обозначение – ТУ или ГОСТ для труб и коробов (при отсутствии – производитель).

Наименование – наименование изделия. В семействах труб необходимо указать диаметр и суффикс L=м.п., например: «Труба ПВХ жёсткая гладкая Ø16 L=м.п.».

Масса – вес элемента в кг. Для труб не заполняется.

Длина – длина элемента (изделия).

Диаметр – диаметр элемента (изделия). Для трубопроводов, в случае, когда труба выполняется не системным семейством. Указывать в формате «Ø16».

Высота – высота элемента (изделия, ниши или др.).

Глубина – глубина элемента (изделия, ниши или др.).

Ширина – ширина элемента (изделия, ниши или др.).

Инструкция по расстановке отверстий

При работе с заданиями на отверстия необходимо использовать плагин Экосистемы DS «Расстановка отверстий»

Плагин позволяет:

1. Автоматически построить отверстие на основе геометрии ОТВ, переданных в качестве задания от инженеров*;
2. Скопировать значения параметров ОТВ из инженерной модели в ОТВ рабочей модели;
3. Проверить пересечение новых ОТВ, переданных инженерами, с существующими ОТВ в рабочей модели.

*Плагин не вырезает отверстия в кровле и перекрытиях с переменной толщиной. В таких конструкциях DD должен прорезать отверстия самостоятельно.

Алгоритм работы с отработкой отверстий через плагин:

• BPM проводит входящий контроль задания от инженеров в BIM360 с помощью инструмента сравнения версионности.

  • для всех новых и измененных отверстий значение параметра «ИНЖ_Отв_Номер_Изм» должно соответствовать последнему номеру ревизии. В противном случае BPM не принимает модель.
  • все удаленные отверстия должны быть перенесены в рабочий набор «Удаленные отверстия», а значение параметра «ИНЖ_Отв_Номер_Изм» должно быть равно 999.


При успешном прохождении входящего контроля, BPM загружает задание в рабочую модель и оповещает DD/DM.

DD запускает анализ отверстий внутри плагина «Расстановка отверстий». Вырезание отверстий проходит в несколько этапов:

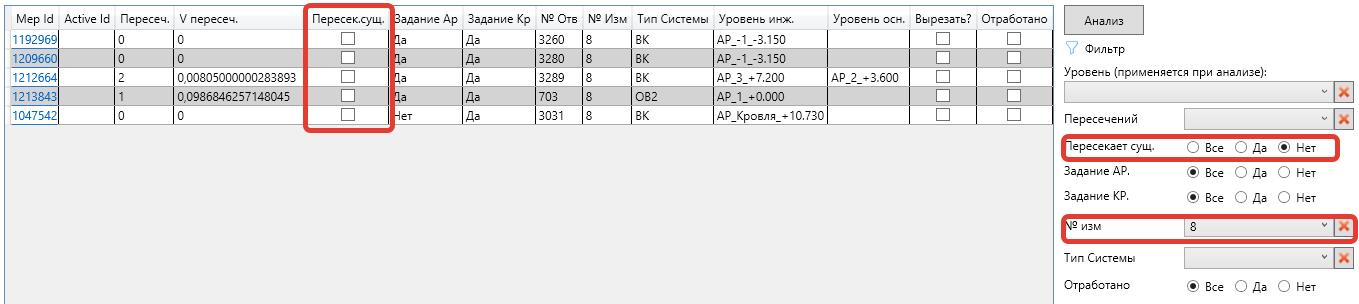

1. В первую очередь DD вырезает все новые отверстия. Для этого задается фильтрация, при которой остаются все новые отверстия, не имеющие пересечения с существующими.

• Пересекает существующее — Нет
• № изм — Последнее изменение (в данном случае 8)

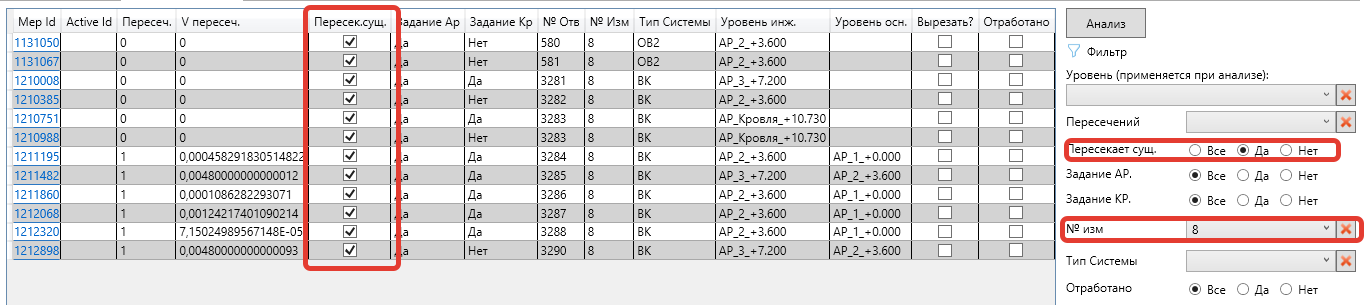

2. Далее DD задает фильтрацию:

• Пересекает существующее — Да
• № изм — Последнее изменение (в данном случае 8)

И анализирует все отверстия, которые имеют пересечения с существующими в рабочей модели отверстиями: удаляет существующие отверстия и вырезает новые отверстия.

Вырезать повторно отверстия, которые имеют статус «Пересекает существующие» запрещено.

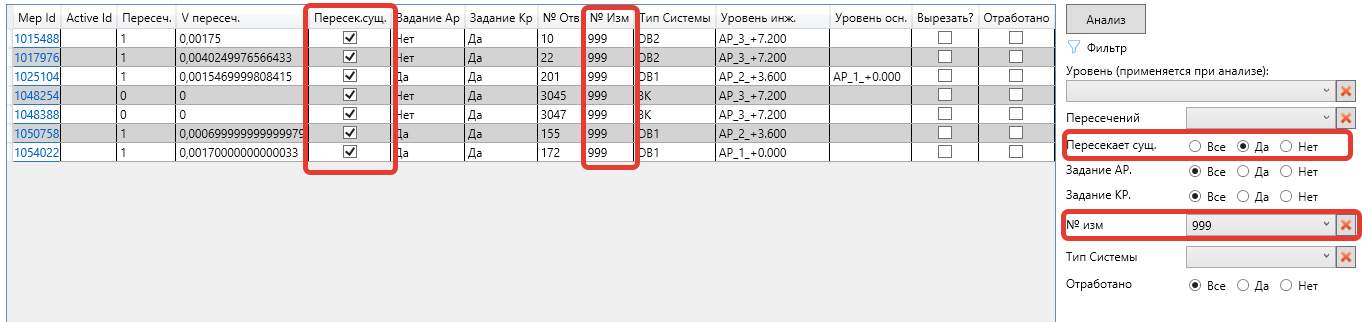

3. Заключительный этап — отработка удаленных отверстий. DD задает фильтрацию, в которой только удаленные отверстия, которые пересекают существующие в рабочей модели:

• Пересекает существующее — Да
• № изм — 999
