1.8 Правила наименования

  1. Кириллица и латиница в наименованиях
  2. Уровни
  3. Файлы BIM-моделей (RVT, NWC, NWF)
  4. Файлы проверок на коллизии и отчётов
  5. Рабочие наборы
  6. Параметры
  7. Типоразмеры
    1. Ж/б элементы, термовкладыши, подготовки
    2. Стены архитектурные и перегородки
    3. Двери
    4. Окна и оконно-дверные блоки
    5. Витражи
    6. Кровля
    7. Отделка стен, полы и потолки
    8. Ограждения
    9. Отливы
    10. Отверстия
  8. Мебель, сантехнические приборы и оборудование
    1. Семейства
    2. Типоразмеры
  9. Перемычки
    1. Типоразмеры
    2. Семейства компонентов перемычек
  10. Штриховки
  11. Фильтры, шаблоны видов, стили линий и другие настраиваемые инструменты визуализации в Revit
  12. Армирование
    1. Типоразмеры арматурных стержней (системные)
    2. Семейства IFC-арматурных стержней
    3. Типоразмеры IFC-арматурных стержней
    4. Семейства IFC-каркасов
    5. Типоразмеры IFC-каркасов
    6. Формы арматурных стержней
  13. Временные файлы и элементы модели
  14. Скрипты Dynamo
  15. Наименование шаблонов Revit
  16. Наименование шаблонов семейств Revit
  17. Наименование ФОП
    1. Наименование группы ФОП
    2. Наименование параметра ФОП
  18. Наименование видов
    1. Коды типов вида
    2. Коды разделов и комплектов
    3. Идентификатор раздела
    4. Именование горизонтальных видов
    5. Именование вертикальных видов разрезов и фасадов
  19. Наименование спецификаций
  20. Наименование шаблонов видов
  21. Наименование фильтров
    1. Наименование фильтров для одной категории элементов
    2. Наименование фильтров для нескольких категории элементов
  22. Наименование групп

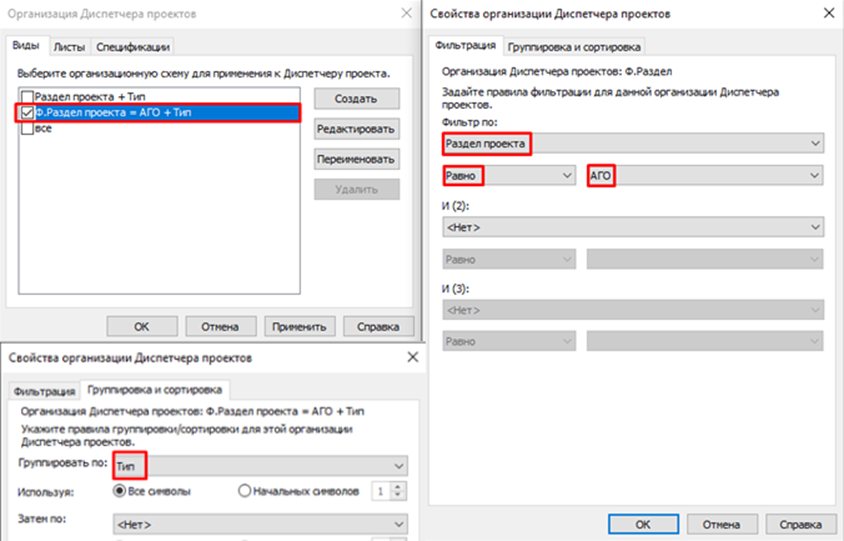

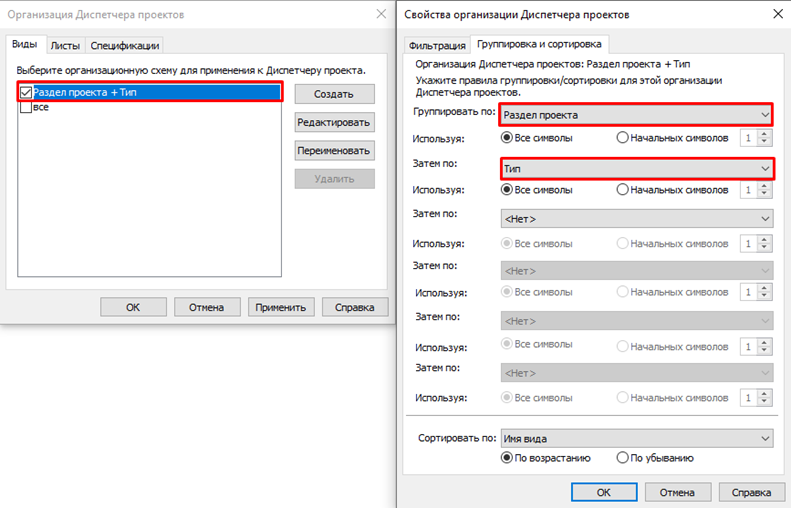

  23. Наименование диспетчера проекта
  24. Наименование файлов КМ

Кириллица и латиница в наименованиях

В компании применяется буквенно-цифровое именование. Допускается использование:

  • русского алфавита – А-Я;
  • английского алфавита – A-Z;
  • цифр – 0-9.

Наименование файлов и элементов формируется из блоков. Не допускается применение пробелов между блоками, вместо них используется символ «_» – нижнее подчёркивание.

Все габариты элементов в наименовании указываются в миллиметрах, обозначение самих единиц измерения не фигурирует в названии.

Представленная ниже структура именования рекомендована к применению и берётся за основу при обсуждении именования файлов перед началом проекта. Принятые решения фиксируются в BEP проекта. Если в BEP не описаны отступления от стандарта и не зафиксированы принятые решения, то используется методика, описанная в данном стандарте.

Уровни

Наименование формируется из 4 блоков, параметр уровня Имя:

1.Корпус* Необязательный. Принадлежность к корпусу или части здания. В том случае, когда корпус в модели присутствует в единственном экземпляре, данный блок в его наименовании исключается.

2. Коды уровней:

Код Описание
П Паркинг
Э Этаж
К Кровля
С Стилобат
Т Технический этаж

Примечание:

  • Если стилобат находится в одном уровне с первым этажом, то код уровня равен этажу;
  • Для кровли, как и для этажа и паркинга, тоже используется номер уровня.
Пример использования номера уровня для кровли

3. Номер уровня.

4. (Отметка). Отметка уровня в параметре Фасад. Отметка
содержит значение фактического расположения «+/- х.ххх». Разделителем в значении является знак «.» – точка.

Пример:

  • П01(-3.600) – Паркинг первый уровень на отметке -3.600
  • Э07(+18.800) – Седьмой этаж на отметке +18.800
  • К2_ К01(+39.100) – Корпус 2, первый уровень кровли на отметке +39.100

В проекте настроены три типоразмера уровней:

  • уровень «Отметка — 0,000» применяется только для уровня 0.000, настроен в шаблоне / проекте;
  • уровень «Отметка» применяется в проекте с значениями выше / ниже уровня 0.000;
  • уровень «Отметка + Имя» применяется для контроля за отметками. В большинстве случаев настраивается в координационном файле осей и уровней, а также может быть настроен при разработке модели, до момента выпуска документации.

Пример отображения уровней
в разрезе / на фасаде в проекте

Файлы BIM-моделей (RVT, NWC, NWF)

Для управления именованием файлов и его понимания принята максимально простая схема, где:

  1. Шифр проекта (5 символов) – шифр, идентифицирующий проект. Назначается до старта проекта.
  2. Стадия проекта (ОПР, П, Р, ИКС, ИСП).
  3. Дисциплина – указывается раздел разрабатываемой модели или принадлежность файла к сборкам, окружениям, заданиям на отверстия и другим вспомогательным файлам среды общих данных (Таблица – Сокращения, принятые в именовании файлов в блоках 4 и 5).
  4. Корпус (3 символа) – номер здания / корпуса при наличии и согласно проекту. Назначается до старта проекта.
  5. Секцию(3 символа) – номер секции при наличии и согласно проекту. Назначается до старта проекта.
  6. Подраздел дисциплины – указывается подраздел разрабатываемой модели (Марка конструкции, ОВ1, ОВ2, ВК, задание на разработку лючков, отверстий и т.д.).
  7. Уровень / номер этажа – блок с дополнительной информацией о принадлежности к этажу или уровню (указывается при необходимости).
  8. Указывается версия модели Revit, в которой создан проект — «_vXX», где XX – номер версии.
  9. Данный блок является идентификатором положения файла в среде общих данных. При расположении в WIP — данный блок пуст, если файл относится к области общих данных — «_shared», при нахождении файла в области опубликованных данных — «_published».

Не все блоки могут использоваться в именовании файлов. Обязательными являются блоки с номерами 1, 3, 4, 7. Существуют исключения в наименовании файлов сборок, координационных файлов, файлов окружений и др.

В дальнейшем рекомендуемая структура файлов может быть пересмотрена и изменена в связи с изменением структуры компании.

Файлы формата NWC формируются из файлов RVT и имеют идентичное наименование.

Таблица – Сокращения, принятые в именовании файлов в блоках 4 и 5

Сокращение Расшифровка
АИ Архитектурные решения интерьера
АР Архитектурные решения
ГП Генеральный план
ЗД Задание
ИОС Инженерные решения
КМ Конструкции металлические
КЖ Конструкции железобетонные
АРМ Армирование
КФ Координационный файл
ОКР Окружение
ОТВ Отверстия
СБР Сборка
ФК Файл коллизий

Таблица — Примеры наименования файлов BIM-моделей (RVT, NWC, NWF)

Имя файла Расшифровка обозначений
10011_К01_П_АР 10011 – шифр проекта
Ко1 – корпус
П – стадия
АР – дисциплина
10011_К01_Р_АР_DWG 10011 – шифр проекта
Ко1 – корпус
П – стадия
АР – дисциплина
DWG – дополнение, файл для DWG подложек
10011_ОПР_СБР_ОФ 10011 – шифр проекта
ОПР – стадия
СБР – файл сборки
ОФ - общий файл
10011_К01_Р_ИОС_ВК_published_v20 10011 – шифр проекта
Ко1 – корпус
Р – стадия
ИОС – дисциплина
ВК – подраздел дисциплины
_published - дополнение, файл публикации
_v20 - версия модели Revit
10011_К01_Р_КР_АРМ_См5 10011 – шифр проекта
Ко1 – корпус
Р – стадия
КР – дисциплина
АРМ – подраздел дисциплины
См5 - марка конструкции

Файлы проверок на коллизии и отчётов

Данный принцип именования распространяется на все форматы файлов: NWD, NWF, DOCX, XLSX, PDF а также любые иные форматы, в которых содержится информация о проверках.

Описание блоков:

  1. Дата проверки (8 символов) – указывается день проверки в формате ГГГГММДД. Данный блок не прописывается при формировании сборок в формате NWF.
  2. Обозначение типа файла– сокращение, необходимое для идентификации файла (Таблица – Сокращения, принятые в именовании файлов в блоке 2).
  3. Шифр проекта (5 символов) – шифр, идентифицирующий проект. Назначается до старта проекта.
  4. Стадия проекта (ОПР, П, Р).
  5. Дисциплины – указываются разделы проверяемых моделей через дефис «-» (АР, КЖ, КМ, ИОС, ОТВ, АИ). Например: «АР-КЖ-ИОС», «КЖ-ИОС».
  6. Корпус (3 символа) – номер здания / корпуса согласно проекту. Назначается до старта проекта.
  7. Секция (3 символа) – номер секции согласно проекту. Назначается до старта проекта.
  8. Дополнение – указывается, при необходимости, дополнительная информация о проверяемых моделях.

Таблица – Сокращения, принятые в именовании файлов в блоке 2

Сокращение Расшифровка
КЛЗ Коллизии
КК Контроль качества

Таблица – Примеры наименования файлов проверок на коллизии и отчетов

Блок 1 Блок 2 Блок 3 Блок 4 Блок 5 Блок 6 Блок 7
Дата проверки Тип файла Шифр проекта Корпус Стадия Дисциплины Дополнения
КЛЗ_100ХХ_К0Х_Р_АР-КР-ИОС.NWF КЛЗ 100ХХ К0Х Р АР-КР-ИОС
20201202_КК_100ХХ_К0Х_П_АР.XLSX 20201202 КК 100ХХ К0Х П АР
20190620_КЛЗ_100ХХ_К0Х_П_АР.NWD 20190620 КЛЗ 100ХХ К0Х П АР

Рабочие наборы

Наименование рабочих наборов делится на три типа:

  1. Наименование связанных файлов

Наименование рабочего набора связанного файла задается в соответствии с наименованием самого связанного файла.

2. Наименование пользовательских рабочих наборов. Используется как буферный при моделировании. Перед закрытием проекта обязательно следует разнести элементы в соответствующие рабочие наборы.

1 – Дисциплина (АР, КР, ИОС).

2 – Аббревиатура пользователя.

Например: «КР_PDVO», «АР_EVAI».

3. Наименование по элементам/категориям, содержащихся в рабочих наборах.

1 – Дисциплина

2 – Элементы/категория

Например: «АР_Лестницы», «КР_Стены».

Список рабочих наборов по наименованию элементов/категории регламентирован в «Рабочие наборы» . Для добавления новых рабочих наборов из этой группы необходимо обратиться в BIM-отдел.

Параметры

Добавление новых параметров в ФОП, а также определение их наименования и описания осуществляется BIM-отделом.

При создании нового параметра, который будет использоваться только на данном проекте, добавляется префикс с обозначением номера проекта. Например: «10070_Номер подъезда». Также необходимо добавлять подсказку к параметру, в которой будет содержаться функциональное описание данного параметра.
При создании нового параметра, который относится к БОС, его наименование согласуется с Заказчиком.

Типоразмеры

Ж/б элементы, термовкладыши, подготовки

Описание блоков:

  1. Блок, в котором приводится аббревиатура, идентифицирующая конструкцию. Допустимые сокращения приведены в таблице. Сокращения для элементов, отсутствующих в таблице, необходимо предварительно согласовать с BIM-отделом (Таблица ниже).
  2. Материал, из которого состоит элемент.
  3. Геометрическая характеристика элемента.
  4. Дополнение, в котором может быть записана любая необходимая уточняющая характеристика элемента.

Например: «ФП_B30-F150-W8_300», «СМШ_B25-F75-W4_160».

Для железобетонных конструкций последовательно указываются класс бетона по прочности, морозостойкость, водонепроницаемость. Например, B25-F75-W4.

В наименовании типоразмеров колонн/пилонов первым габаритом всегда указывается значение, соответствующее параметру Ширина. Это необходимо для того, чтобы не дублировать типоразмеры геометрических конструкций с разной последовательностью сторон. Например: для колонны сечением 600х400 и 400х600 наименование типоразмера будет одинаковым – «КМ_B25-F75-W8_400х600» (при этом важно заполнить параметр Ширина значением 400, а Высота — 600).

В наименовании типоразмеров балок первым габаритом всегда указывается значение, соответствующее параметру Ширина. Например: «БМ_B25-F75-W4_200х300»

Сокращение Расшифровка
БНСв Буронабивная свая
ЗБСв Забивная свая
Пдг Подготовка
ФП Фундаментная плита
ФЛ Фундамент ленточный
ФБ Фундамент из блоков
Шп Шпунт
Рст Ростверк
СМН Стена монолитная несущая
СМПр Стена монолитная приямка
СМШ Стена монолитная шахты лифта
ССбН Стена сборная несущая
ССбШ Стена сборная шахты лифта
КМ Колонна монолитная
ПлМ Пилон монолитный
ПМ Перекрытие монолитное
ПСб Перекрытие сборное
ППроф Плита профнастила
ФМПр Плита приямка
БМ Балка монолитная
БСб Балка сборная
Кпт Капитель
ПЛМ Площадка лестничная монолитная
ЛММ Лестничный марш монолитный
ЛПСб Лестничная площадка сборная
ЛМСб Лестничный марш сборный
СЛСб Ступень лестничная сборная
РмпМ Рампа монолитная
КзМ Козырек монолитный
ТИ Теплоизоляция
ГИ Гидроизоляция
ТП Термовкладыш в перекрытии
ТС Термовкладыш в стене
ЗС Заполнение зазоров между ж/б стенами
ЗП Заполнение зазоров между ж/б плитами
ЗФ Заполнение зазоров между плитами фундаментов
К_Ст Колонна стальная (при необходимости разместить такое семейство в основном рабочем файле Revit без применения Advance Steel)
Б_Ст Балка стальная (при необходимости разместить такое семейство в основном рабочем файле Revit без применения Advance Steel)

Стены архитектурные и перегородки

Описание блоков:

  1. Блок, в котором приводится аббревиатура, идентифицирующая стену. Допустимые сокращения приведены в таблице. Сокращения для элементов, отсутствующих в таблице, необходимо предварительно согласовать с BIM-отделом (Таблица 14).
  2. Материал, из которого состоит стена.
  3. Толщина стены.
  4. Указывается марка типоразмера стены.

Например: «CВП_ГКЛ_80 (10)», «СН_Кирпич_250 (3.3)».

Сокращение Расшифровка
СВП Стена внутренняя перегородка
СН Стена наружная
СП Сэндвич-панель
СФ Стена фасадная
ТИ Теплоизоляция стен

Двери

Описание блоков:

  1. Нар/Вн/Вр – наружная или внутренняя дверь или ворота рулонные.
  2. Указывается сокращение материала дверного полотна: «Ст» — стальная, «Д» – деревянная.
  3. В данном блоке присутствует «ОСТ», если в двери присутствует остекление.
  4. Указывается предел огнестойкости двери или ворот (при наличии).
  5. Ставится обозначение «Прг», если в двери присутствует порог.
  6. Габариты – Примерная высота х Примерная ширина
  7. Л/П – открывание левое или правое.
  8. X – маркировка типоразмера.
  9. Тип помещения — тип помещения, к которому относится дверь.

Не все блоки могут использоваться в наименовании. Обязательными являются блоки с номерами 1, 2, 3, 6, 7, 8.

Например: Вн_С_Прг_2080х1060_П_(1.1) Квартиры: Дверь внутренняя стальная входная в квартиру;
Вн_Д_ОСТ _EIS60_2100х900_Л_(5) ВПП: Дверь внутренняя деревянная с остеклением, противопожарная

Окна и оконно-дверные блоки

Описание блоков:

  1. Данный блок состоит из сокращения, обозначающее принадлежность типоразмера к окнам («ОК»), оконно-дверным блокам («ОДБ») или дверным блокам («ДБ») .
  2. Количество отдельных остеклений.
  3. Указывается сокращение материала оконных рам: «ПВХ» — поливинилхлоридные, «Д» – деревянные.
  4. В данном блоке присутствует «А», если в окне присутствует встраиваемый клапан микропроветривания Air Box.
  5. Указывается предел огнестойкости (при наличии).
  6. Габариты – Примерная высота х Примерная ширина
  7. X – маркировка типоразмера.

Не все блоки могут использоваться в наименовании файлов. Обязательными являются блоки с номерами 1, 2, 6, 7.

Например: ОК_1Ст_ПВХ_А_EI30_1780х950_(ОК15): Окно с airbox, огнестойкое;
ОДБ_2Ст_ПВХ_1780х95о_(ОДБ-6П): Окно с 1 остеклением из ПВХ.

Витражи

Описание блоков:

  1. Данный блок всегда состоит из слова «Витраж».
  2. Х/Т – дается информация о назначении профиля витража: теплый или холодный .
  3. Указывается предел огнестойкости(при наличии).
  4. В данном блоке могут быть вписаны необходимые дополнения, делающее наименование типоразмера витража в одном проекте уникальным: информация о материале профиля, цвете профиля, марке витража и т.д.

Не все блоки могут использоваться в наименовании файлов. Обязательными являются блоки с номерами 1, 2, 3.

Например: Витраж_Х_EIW30: Витраж холодный, огнестойкий;
Витраж_Т: Витраж теплый.

Кровля

Описание блоков:

  1. Данный блок состоит из сокращений «КП» или «КС», обозначающего принадлежность данного типоразмера кровель к плоским или скатным соответственно.
  2. Блок, в котором приводится аббревиатура, определяющая тип расположения пирогов в конструкции кровли. Допустимые сокращения приведены в таблице (Таблице).
  3. Указывается маркировка кровли согласно проекту.

Например: «КП_Э_(1)», «КП_И_(2)».

Сокращение Расшифровка
Н Неэксплуатируемая
Э Эксплуатируемая
И Инверсионная

Отделка стен, полы и потолки

Описание блоков:

  1. Блок, в котором приводится аббревиатура, идентифицирующая элемент отделки. Допустимые сокращения приведены в таблице. Сокращения для элементов, отсутствующих в таблице, необходимо предварительно согласовать с BIM-отделом (Таблице).
  2. Материал, из которого состоит конструкция элемента отделки (указывается только при наличии единственного отделочного материала).
  3. Назначение помещения, в котором расположен данный типоразмер пола/потолка.
  4. Указывается толщина конструкции элемента отделки (при наличии переменной толщины пола/потолка указывается наименьшее и наибольшее значение толщины).
  5. В данном блоке прописывается марка элемента отделки согласно проекту.

Например: «ПЧ_Помещение кондиционеров_220_(14)»;
«ПтЧ_ГКЛ_Лифтовые холлы,вестибюли,коридоры_15_(1)».

Сокращение Расшифровка
СОт Отделка стен
ПЧ Отделка пола
ПтЧ Отделка потолка
ПФ Потолок фасадный

Ограждения

Описание блоков:

  1. Данный блок состоит из слова «Ограждение», обозначающего принадлежность данного типоразмера к ограждениям.
  2. Блок, в котором приводится аббревиатура, определяющая назначение ограждения согласно нормативной документации (ГОСТ 25772 актуального года). Допустимые сокращения приведены в таблице.
  3. Указывается высота ограждения.
  4. Приводится описание заполнения каркаса ограждения или другое уточняющее дополнение.

Например: «Ограждение_ОГМв_1200_двойной крест»;
«Ограждение_ОГПн_600_поручень».

Сокращение Расшифровка
МВ Для внутренних лестничных маршей
МН Для наружных лестничных маршей
МД Для лестничных маршей дошкольных учреждений
ПВ Для внутренних лестничных площадок
ПН Для наружных лестничных площадок
ПД Для лестничных площадок дошкольных учреждений
БП Для балконов зданий высотой до 30 м
БВ Для балконов зданий высотой свыше 30 м
БД Для балконов зданий дошкольных учреждений
БЛ Для балконов зданий незадымляемых лестничных клеток
КО Для крыш без парапета
КП Для крыш с парапетом

Отливы

Описание блоков:

  1. Данный блок состоит из сокращения, обозначающее принадлежность типоразмера к отливам («Отлив»).
  2. В данном блоке приводится маркировка типоразмера или оконно-дверного блока, к которому относится отлив
  3. Указываются габариты отлива Примерная высота х Примерная ширина.
  4. Отделка/металл – учитывается ли откос в подсчете отделки фасада, если да – отделка, нет — металл

Например: «Отлив_ОК-1_1600х1420_отделка»;
«Отлив_ОДБ-6П_1600х1420_отделка»

Отверстия

Описание блоков:

  1. Данный блок состоит из слова «Отверстие».
  2. Указывается принадлежность отверстия к вертикальным (ВЕРТ) или горизонтальным конструкциям (ГОР).
  3. Описывается форма отверстия: «КРГЛ» – для круглых отверстий, «ПРМГ» – для прямоугольных отверстий.

Например:«Отверстие_ВЕРТ_КРГЛ» – отверстие вертикальные круглое;
«Отверстие_ГОР_ПРМГ» – отверстие горизонтальное прямоугольное

Мебель, сантехнические приборы и оборудование

Семейства

  1. Указывается наименование.
  2. В данной блоке описывается уточняющая характеристика семейства (при наличии).

Например: «Придверная решетка», «Куст».

Типоразмеры

Описание блоков:

  1. В данном блоке дублируется наименование семейства
  2. Описываются любая уточняющая характеристика типоразмера (при наличии).

Например: «Придверная решетка_500х600», «Куст_большой».

Перемычки

Типоразмеры

Описание блоков:

  1. Данный блок состоит из двух частей: буква «П», обозначающая принадлежность типоразмера к перемычкам, и марка перемычки.
  2. Указывается толщина стены, в которой стоит перемычка.
  3. Указывается ширина проема, над которым установлена перемычка.
  4. Указывается длина перемычки.

Пример: ПБ1.5.1_160_3500_(3890)

Семейства компонентов перемычек

Описание блоков:

  1. Тип компонента;
  2. Габарит компонента;
  3. Маркировка компонента.

Например: Уголок_125х8 l=160_(У1), ПР_29-16_(БР1)

Штриховки

Описание блоков:

  1. В данном блоке указывается принадлежность штриховки к материалу («М») или обозначению («О»).
  2. Указывается наименование материала, который изображен на штриховке, либо наименование обозначения штриховки.
  3. При наличии указывается параметры штриховки (например интервал). Также в данном блоке может быть указан масштаб, в котором рекомендовано применение данной штриховки.

Фильтры, шаблоны видов, стили линий и другие настраиваемые инструменты визуализации в Revit

Наименование элементов данного блока должно быть логично и понятно всем лицам, работающим совместно в одной модели. При проверке модели могут быть выставлены замечания относительно некорректных наименований у элементов.

При создании пользовательских элементов необходимо в наименовании в конце добавлять дополнительный блок, содержащий имя автора.

Армирование

Типоразмеры арматурных стержней (системные)

Описание блоков:

  1. Данный блок используется для арматуры, считаемой в погонных метрах, при этом записывается обозначение «МП».
  2. Класс арматуры, диаметр арматурного стержня и принадлежность к конкретному ряду армирования (при необходимости деления).

Например: «МП_А500-16-ф3». Данный тип арматурного стержня используется для арматуры в погонных метрах, класса А500, 16 диаметра и относится к 3 ряду армирования.

Семейства IFC-арматурных стержней

Описание блоков:

  1. Данный блок используется для описания назначения конструкции, в которой семейство должно использоваться. Например: «Плита», «Стена».
  2. Указывается форма арматурного стержня и, при необходимости, символьная ориентация стержня в пространстве.
  3. В данном блоке описывается способ раскладки арматуры: «одиночный», «ряд». При использовании семейства с фиктивным количеством стержней, вбиваемых вручную и размещаемого в единичном экземпляре, используется описание «фиктивный».

Например: «Плита_П(U)_ряд», «Плита_Г(L)_одиночный».

Типоразмеры IFC-арматурных стержней

  1. Данный блок используется для арматуры, считаемой в погонных метрах, при этом записывается обозначение «МП».
  2. Указывается форма арматурного стержня и, при необходимости, символьная ориентация стержня в пространстве.
  3. В данном блоке содержится класс арматуры

Например: «Г(L)_A500C», «Хкр_A500C»

Семейства IFC-каркасов

Описание блоков:

  1. Данный блок всегда состоит из слова «Каркас».
  2. Данный блок используется для описания назначения конструкции, в которой семейство должно использоваться. Например: «Плита», «Стена».
  3. Описание функционального назначения каркаса.
  4. Обобщающая геометрическая характеристика каркаса (данный блок не является обязательным).

Например: «Каркас_плита_поддерживающий_800», «Каркас_стена_Крп».

Типоразмеры IFC-каркасов

Наименование типоразмеров IFC-каркасов состоит из одного блока, который соответствует принятому в проекте наименованию каркаса. Пример наименования каркаса и его расшифровку смотри рисунок ниже.

Пример наименования каркаса

Формы арматурных стержней

Добавление новых форм арматурных стержней, а также выбор их наименования согласовывается с BIM-отделом.

В наименовании форм арматурных стержней могут использоваться буквы русского и английского алфавита, а также цифры. Основным принципом формирования наименования формы арматурного стержня является логическая ассоциация с формой.

Наименование форм арматурных стержней, имеющихся в шаблоне проекта КЖ и библиотеке закреплено в данном разделе (Таблица).

Наименование формы арматурного стержня Изображение Описание
I (английская буква "i" заглавная) - Стандартный прямой стержень
Г Г-образная деталь с прямым углом
Гr Г-образная деталь с произвольным радиусом, который можно задавать вручную
Го Г-образная деталь с произвольным острым углом загиба
Гт Г-образная деталь с произвольным тупым углом загиба
П П-образная деталь с прямыми углами
По П-образная деталь с двумя острыми углами
Пт П-образная деталь с двумя тупыми углами
Пот П-образная деталь с двумя произвольными углами
S S-образная деталь с прямыми углами
S-образная деталь с острыми углами
S-образная деталь с тупыми углами
W W-образная деталь с четырьмя прямыми углами
W-образная деталь с че-тырьмя острыми углами
Ш Шпилька
Х Хомут
Хкр Хомут на кручение
Хu Хомут пятиугловой (3 прямых и 2 тупых угла)
Хг Г-образный хомут с острым углом

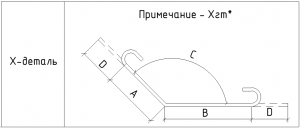

Хгт Г-образный хомут с тупым углом
Хп П-образный хомут с тупыми углами

Временные файлы и элементы модели

При создании файлов и элементов модели, которые будут иметь временный характер с последующим удалением либо переименованием, необходимо в наименовании добавлять дополнительный блок формата «ВРЕМЕННЫЙ_АВТОР», где во второй части подразумевается создатель файла или элемента модели для дальнейшей идентификации.

Например: «ФП_B30-F150-W8_300_ВРЕМЕННЫЙ_USER1», «10011_ОПР_СБР_ОФ_ВРЕМЕННЫЙ_USER2».

Скрипты Dynamo

Описание блоков:

  1. Дисциплина: АР, КР, ИОС, ГП. При отсутствии принадлежности к дисциплине задается значение ОБЩ.
  2. Уникальный номер по порядку.
  3. Краткое наименование скрипта

Например: ОБЩ_01_Номер корпуса, АР_01_Расстановка перемычек.

Наименование шаблонов Revit

Наименование шаблонов Revit формируется из 4 блоков:

  1. Шифр компании.
  2. Раздел проекта.
  3. Template – Шаблон.
  4. Версия программного обеспечения.

Пример: DS_КР_Template_R20

Наименование шаблонов семейств Revit

Наименование шаблонов семейств Revit формируется из 5 блоков:

  1. Шифр компании.
  2. Раздел проекта.
  3. Template – Шаблон.
  4. Категория шаблона семейства.
  5. Версия программного обеспечения.

Пример: DS_АР_Template_Дверь_R20

Наименование ФОП

Наименования файла общих параметров формируется из 2 блоков:

  1. Шифр компании.
  2. Обозначение ФОП Shared Parameters (Общие параметры)

Пример: DS_Shared Parameters

Наименование группы ФОП

Наименования группы ФОП формируется из 3 блоков:

  1. Порядковый номер группы в ФОП.
  2. Шифр проекта для которого будут использоваться параметры или наименование постоянной группы.
  3. Краткое наименование проекта. Данный блок для постоянных групп не используется.

Пример: 18_10160_ ФСК_ZOOM2, 20_10119_Ракета

Наименование параметра ФОП

Наименование постоянных параметра должно быть обезличенным, не привязанным к конкретной компании, максимально кратким и понятным.

Пример:

  • Высота
  • Глубина
  • Ширина
  • Номер секции
  • Номер корпуса

Наименования параметров под проект формируется из 2 блоков:

  1. Шифр проекта для параметров используемых только на конкретном проекте.
  2. Краткое наименование параметра.

Пример: 10160_Номер листа

Наименование видов

Коды типов вида

Тип вида Описание
3D 3D вид
ПЭ План этажа
ПП План потолка
ПНК План несущих конструкций
ФП Фрагмент плана
ПЗ План зонирования
ЧВ Чертежный вид
Р Разрез
С Сечение
У Узел
Ф Фасад
Вд Ведомость
Сп Спецификация
Экс Экспликации

Коды разделов и комплектов

Код Описание
КК Контроль качества
ДМ Демонстрационные материалы
ЗС Задания смежным разделам (Общие)
ЗИОС Задание инженерам
ЗКР Задание конструкторам
ЗГП Задание генпланистам
КП Кладочный план
МП Маркировочный план
П Проектная документация
Р Рабочая документация
АГО Архитектурно градостроительный облик
ОПР Объемно планировочные решения
ФРС Планы для федеральный регистрационной службы
АР1 Комплект раздела АР1
ОП Обмерный план

Идентификатор раздела

Раздел Описание
АР Шаблоны видов/фильтры раздела АР
КР Шаблоны видов/фильтры раздела КР
BIM Шаблоны видов/фильтры BIM
WIP Шаблоны видов/фильтры USER

Именование горизонтальных видов

Наименование формируется из 6 блоков:

1. Код типа вида.

2. Корпус* Необязательный. Принадлежность спецификации к корпусу или части здания. В том случае, когда корпус в модели присутствует в единственном экземпляре, данный блок в его наименовании исключается.

3. Имя уровня. Для раздела КР используется отметка верха плиты.

4. Марка конструкций* Необязательный. Используется только в разделе КР, для раздела АР данный блок исключается.

5. Код раздела/ комплекта проекта или комментарий.

6. USER* Необязательный. Аббревиатура для пользовательских видов.

Пример:

  • ПЭ_П01(-3.600)_О– Оформленный план этажа паркинга первого уровня на отметке -3.600
  • ФП_Э02(+3.780)_Пм2.1 – Фрагмент плана второго этажа на отметке +3.780 для марки конструкции Пм2.1
  • ПП_Э03(+7.200)_МП – Маркировочный план потолков третьего этажа на отметке +7.200
  • ПНК_ К1_ К01(+39.100)_ЗИОС – Задание для инженеров корпуса 1 на плане несущих конструкций кровли на отметке +39.100
  • 3D_КК_Вентблоки — 3D вид для контроля качества вентблоков

Именование вертикальных видов разрезов и фасадов

Наименование формируется из 6 блоков:

1. Код типа вида.

2. Корпус* Необязательный. Принадлежность спецификации к корпусу или части здания. В том случае, когда корпус в модели присутствует в единственном экземпляре, данный блок в его наименовании исключается.

3. Марка конструкций* Необязательный. Используется только в разделе КР, для раздела АР данный блок исключается.

4. Номер и/или имя вида.

5. Код раздела/ комплекта проекта или комментарий.

6. USER* Необязательный. Аббревиатура для пользовательских видов.

Пример:

  • Р_К3_2-2_ЗИОС – Задание для инженеров корпуса 3, разрез 2-2
  • С_1-1_О – Оформленное сечение 1-1
  • Р_ 23-23_Опалубка_USER – Разрез 23-23 опалубки пользователя USER

Наименование спецификаций

Наименование спецификаций формируется из 6 блоков:

1. Код типа вида.

2. Корпус* Необязательный. Принадлежность спецификации к корпусу или части здания. В том случае, когда корпус в модели присутствует в единственном экземпляре, данный блок в его наименовании исключается.

3. Уровень* Необязательный.  Имя уровня этажа, по необходимости.

4. Марка конструкций* Необязательный. Используется только в разделе КР, для раздела АР данный блок исключается.

5. Имя или шапка спецификации, по необходимости.

6. USER* Необязательный. Аббревиатура для пользовательских видов.

Исключение для раздела АР:

Все спецификации, которые выносятся на листы, в разделе АР именуются в диспетчере проекта точно так же, как и в шапке спецификации для предотвращения ошибок. Удалять системную шапку таких спецификаций запрещено. Все остальные спецификации именуются по правилам.

Пример:

  • Сп_К1_Пм1.2_Инж.проемы – Спецификация инженерных проемов корпуса 1 для марки конструкции Пм1.2
  • Э_Э02(+3.600)_USER– Экспликация помещений второго этажа на отметке +3.600 пользователя USER
  • Сп_Сбор.ед.изд._Л1 – Спецификация сборочных единиц, изделие Л1
  • КК_Общие параметры – Контроль качества по нескольким категория для проверки общих параметров

Наименование шаблонов видов

Наименование формируется из 5 блоков:

1. Идентификатор раздела.

2. Код типа вида.

3. Код раздела/ комплекта проекта* Необязательный. Данный блок используется для разделения на разделы проекта, комплекты или марки конструкций по необходимости. В том случае, когда такой необходимости нет, данный блок опускается.

4.Комментарий к виду или USER шаблона.* Необязательный. Данный блок используется при необходимости.

Пример:

  • АР_ПЭ_КП – Шаблон кладочного плана этажа раздела АР
  • КР_ПНК_Пм1.1_Опал.схема– Шаблон опалубочной схемы плана несущих конструкций марки Пм1.1 раздела КР
  • АР_С_В – Шаблон сечения раздела АР по витражам
  • АР_Ф_Витражи – Шаблон фасада раздела АР по витражам
  • BIM_3D_КК_BIM360 – Шаблон 3D вида для BIM360
  • WIP_ПП_USER – Шаблон плана потолка от USER
  • КР_Р_См_Опал.схема – Шаблон разреза для опалубочной схемы раздела КР
  • КР_Сп_Деталь So – Шаблон для спецификации детали So раздела КР

Наименование фильтров

Наименование фильтров для одной категории элементов

Наименование формируется из 5 блоков:

1. Идентификатор раздела.

2. Имя уровня.*Необязательный. Код и номер уровня, данный блок используется для сортировки фильтров в разделе КР по необходимости.

3. Код категории элементов.

Наименование категории Код по стандарту от 17/03/2022
Категории аннотаций
Типовые аннотации А
Марки М
Обозначение высотных отметок Ово
Просмотр заголовков ПЗ
Обозначение осей ОбО
Головные части уровней ГЧУ
Заголовки фрагментов ЗФ
Марки разрезов МР
Марка отметки/Марка фасада МО
Ссылка на вид СнВ
Основные надписи ОН
Ключевые пометки КП
Фрагменты Фрг
2D Категории модели
Профили П
Растровые изображения Ри
Элементы узлов Эу
3D Категории модели. Общие элементы
Зоны З
Крыши Кр
Лестницы Лст
Обобщенные модели ОбМ
Оборудование Об
Пандус Пнд
Перекрытия Пр
Помещения Пм
Пространства Прст
Сборки Сб
Специальное оборудование СО
Стены Ст
Формы Фр
Части Чс
Оси О
Уровни У
Область видимости ОбВ
Разрез Р
Фасад Ф
Группы элементов Гэ
Листы Л
Виды В
Связанные файлы СФ
3D Категории модели. Раздел АР
Антураж Ан
Витражные системы ВС
Генплан Гн
Двери Дв
Дорожки Др
Импосты витража ИВ
Колонны Клн
Комплекты мебели КМ
Мебель Мб
Ограждение Огр
Балясины Блс
Опоры Опр
Перила/Поручни Пер
Ограничения Ог
Озеленение Оз
Окна Ок
Панели витража ПВ
Парковка Прк
Потолки Пт
Топография Тп
Шкафы Шк
Выступающие профили ВП
Основания Ос
3D Категории модели. Раздел КР
Арматурная сетка несущей конструкции АрмС
Армирование по площади несущей конструкции АрмП
Армирование по траектории несущей конструкции АрмТ
Балочные системы БС
Каркас несущий КН
Несущая арматура/Арматурный стержень Арм
Форма арматурного стержня ФАС
Несущие колонны НК
Области раскладки арматурных стержней АрмОб
Ребра жесткости несущей конструкции РжНК
Соединения несущих конструкций СНК
Соединения несущей арматуры СНА
Фермы Фрм
Фундамент несущей конструкции Фн

4. Критерий фильтрации. Общий признак фильтра, например имя типоразмера.

5. (Искл). Заполняется при условиях «не равно», «не содержит», «не начинается с», когда необходимо указать, что фильтр не содержит элементы с данным критерием фильтрации.

Наименование фильтров для нескольких категории элементов

Главный принцип наименования фильтров – это внести как можно больше информации о самом фильтре.

Наименование формируется из 5 блоков:

1. Идентификатор раздела.

2. Имя уровня.*Необязательный. Код и номер уровня, данный блок используется для сортировки фильтров в разделе КР по необходимости.

3. Код категории элементов.*Необязательный. Данный блок исключается в том случае, когда:

  • Выбранных категорий больше 3-5;
  • Выбранные категории объедены общей маркой или признаком.

Общий признак категорий:

  • ОПЛ — Все элементы опалубки конструкторской модели, включая термовкладыши, деформационные швы и т.д.;
  • АРМ — Все элементы армирования.

4. Критерий фильтрации. Общий признак фильтра, например имя типоразмера.

5. (Искл). Заполняется при условиях «не равно», «не содержит», «не начинается с», когда необходимо указать, что фильтр не содержит элементы с данным критерием фильтрации.

Примечание: Допускает сокращение и упрощение длинных слов. Например, содержит сократить до сод., маркировка типоразмера до марк.тип и так далее.

Пример:

  • АР_Р+Ф_ Имя виды = АР3 и Узел(Искл.) – Фильтр раздела АР содержит все разрезы и фасады, кроме тех, у которых имя вида равно «АР3» и «Узел»
  • АР_Дв_Марк.тип. сод. В – Фильтр раздела АР на категорию Двери, маркировка типоразмера содержит «В»
  • КР_Э01_КН_Пм1.1(Искл.) – Фильтр раздела КР содержит весь несущий каркас, кроме марки Пм1.1.
  • АР_ВС_В-1 – Фильтр раздела АР содержит все витражные системы В-1
  • КР_НК_Изделие 3С-6 – Фильтр раздела КР содержит все несущие колонны изделия 3С-6
  • КР_АРМ – Фильтр раздела КР содержащий всю арматуру

Наименование групп

Для групп приняты следующие наименования:

Содержание группы Шаблон наименования Пример
Типовая конструкция* АР_Тип конструкции_КХХ_СХХ_ЭХХ-ХХ АР_Витраж_К01_С01_Э02-12
Мебель и сантехника номера АР_Тип номера_Мебель АР_Стандартный_Мебель
Типовой номер (полы, стены, группа мебели и прочее) АР_Тип номера АР_Стандартный
Типовой этаж (наружные стены, группы номеров и прочее) АР_КХХ_СХХ_ЭХХ-ХХ АР_К01_С01_Э02-12
  • *Типы конструкций см. в столбце «Назначение элемента» таблицы «Значение параметра «Описание»
  • Допускается добавлять уточняющую информацию для группы в конце наименования через нижнее подчеркивание: АР_ Стандартный_МГН v.1

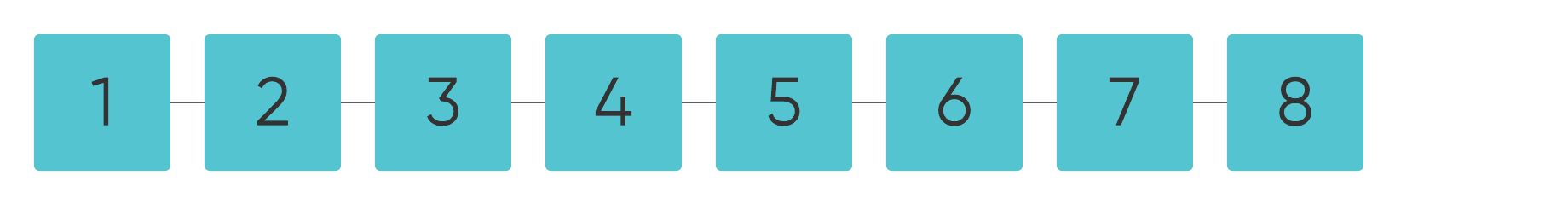

Наименование групп формируется из 7 блоков:

АР_К01_С01_Э02-12_СВП_Доп. Перегородки

  1. АР Шифр раздела
  2. КХХ  Номер корпуса (опционально, используется при наличии в одной модели нескольких корпусов)
  3. СХХ Номер секции (опционально, используется при наличии в одной модели нескольких секций)
  4. ЭХХ Номер этажа (диапазон этажей)
  5. Тип номера/квартиры (для групп в моделях АР, опционально)
  6. Сокращение, соответствующее содержанию набора элементов группы. Наименование данного сокращения берется из правил наименований типоразмеров.

! Если внутри одной группы расположены элементы разных назначений и категорий (Плиты и Стены – требуется согласование с BPM). В этом случае Рабочий набор для данной группы нужно будет назначить вручную.

7. Дополнительная информация (при необходимости).

! Важно соблюдать правила наименования групп и типоразмеров  для автоматической рассортировки их по рабочим наборам с помощью плагина.

Наименование диспетчера проекта

Наименование организационной схемы для Диспетчера проекта складывается из наименования параметров, участвующих в группировке. Если параметров несколько, то параметры перечисляются через «+».

Пример:

  • Раздел проекта + Тип
  • Раздел + Альбом + Марка конструкций
Пример наименования Раздел проекта + Тип

Если в организационной схеме участвует фильтр, тогда в наименовании сначала ставится обозначение фильтрации «Ф.», а затем описывается правило фильтрации. Если присутствует так же группировка, перечислить участвующие параметры через «+».

Пример: Ф.Раздел проекта = АГО + Тип


Пример наименования с использованием фильтрации

Требования к диспетчеру проекта находятся здесь.

Наименование файлов КМ

10ХХХ_Стадия_Раздел_Секция_Содержание_R21

Пример:
10214_П_КМ_С4-6_Профнастил_R21
Блок Cодержание может быть пропущен, если весь КМ делается в одной модели Advance (за исключением профнастила)

Деление на модели Advance Steel определяют проектировщики так, чтобы дальнейшие оформление и работа в Revit были удобными и, при необходимости, можно было скрыть часть конструкций. Деление моделей согласовывается с BPM.


Была ли статья полезной?
