Координация моделей
За процесс подготовки единой системы координат, осей и уровней во всех файлах проекта отвечает BPM. Настройка производится по информации, полученной от PM. Для каждого объекта создаётся один координационный файл, в котором происходит координация всех разделов BIM-модели.
Принципиальная схема передачи координат заключается в следующем:
- Для стадии:
- ОПР — DD создает оси, уровни в рабочей модели, а также контур здания на плане «Задание ГП», в дальнейшем это берут в работу BPM и GP;
- ПД/РД — BPM создает оси, уровни в модели БФ, предварительно убедившись в соответствии сетки осей и уровней в АР и КР.
- GP увязывает контур здания и оси на генплане и формирует подложку для передачи координат;
- BPM создает базовые файлы и координационный файл проекта, передает координаты из генплана через КФ в рабочие модели, создает мониторинг осей и уровней рабочих моделей с базовыми файлами
- В BEP фиксируются: координаты, уровни и соответствие этих уровней этажам, а также любое отступление от правил наименования;

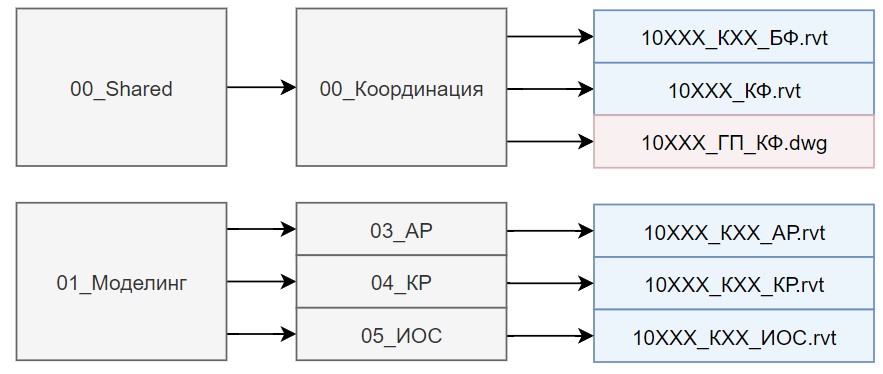

| Код | Формат | Что содержит | Назначение |
|---|---|---|---|
| БФ | .rvt | • Общая сетка осей корпуса • Все уровни корпуса | Базовый файл содержит оси и уровни, с которыми мониторятся рабочие модели корпуса |

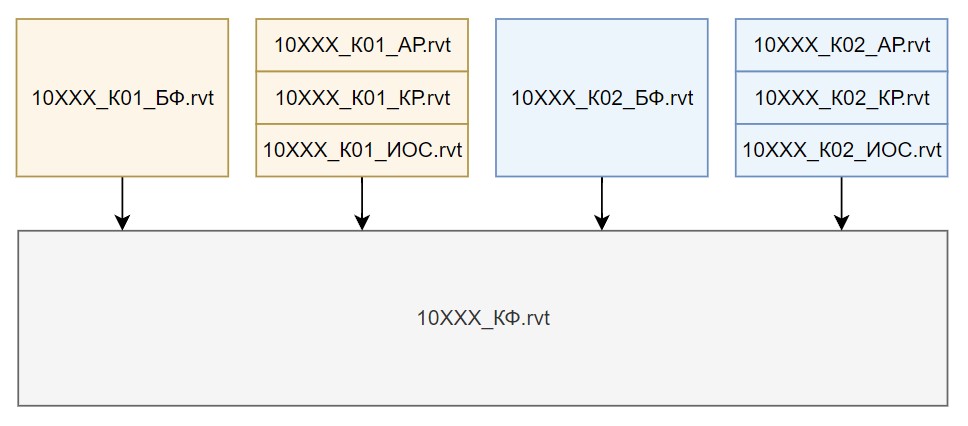

| КФ | .rvt | • Координаты • Подложка ГП_КФ • Базовые файлы либо рабочие модели проекта | Координационный файл содержит модели БФ и рабочие модели проекта |
| ГП_КФ | .dwg | • Оси • Таблица с координатами | Подложка генплана необходима для передачи в проект реальных координат |
Оси и уровни
Оси и уровни создаются исключительно соответствующими инструментами, использование аннотационных семейств запрещается без согласования с Заказчиком.
Осевые линии и все информационные элементы должны быть построены с максимальной точностью, которую позволяет программа. Инструкция по работе с осями описана в статье.
Наименование уровней производится согласно правилам наименования.
Уровни создаются по правилу: 1 этаж – 1 уровень.
В случае деления этажа на несколько отметок, решение принимается совместно отделами АР / КР / BIM и далее решение транслируется отделу ИОС.
Запрещено создавать или переименовывать уровни без уведомления BPM. Дополнительные уровни осложняют процесс управления элементами модели, а главным принципом работы в среде Autodesk Revit является создание модели, управляемой на этапах строительства и эксплуатации.
В шаблон проекта добавлен текстовый параметр «Этаж». Он обязателен для заполнения и заполняется на старте проекта BPM для уровней. Таблица соответствия уровней этажам вносится в BEP.
Значение этажа заполняется тремя способами:
- ручной ввод;
- через спецификации;
- через плагин Экосистемы DS «Управление уровнями».
