2.2 Матрица коллизий

Матрица коллизий

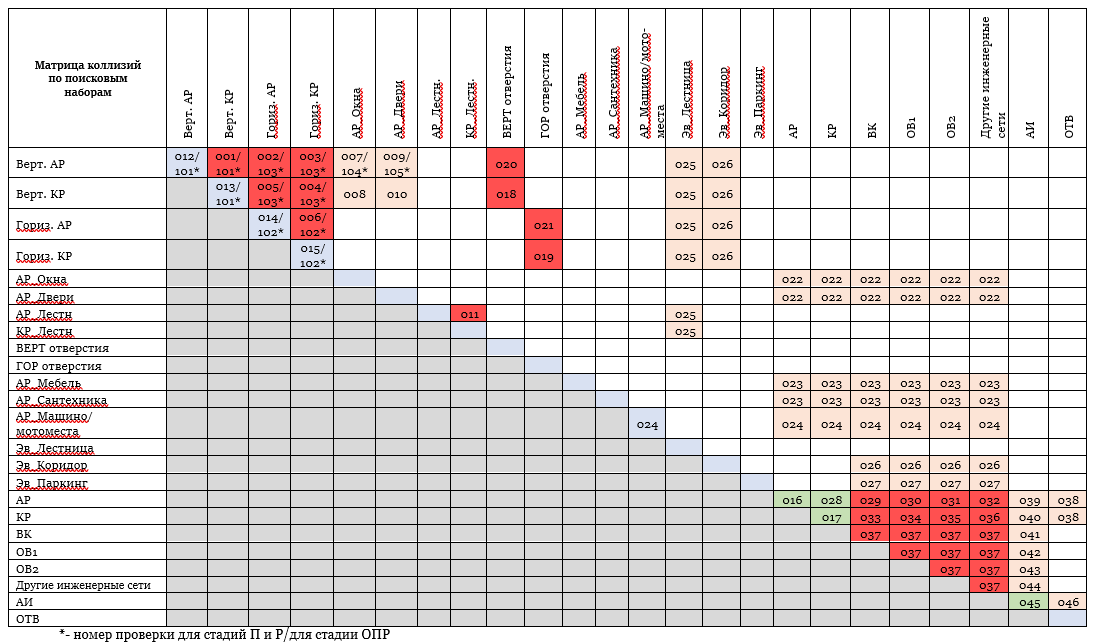

В Таблица ниже представлена Матрица коллизий. В ячейках таблицы отображены номера проверок из Таблица — Список проверок. В ней приведен список проверок и их допуски.

В Таблица — Поисковые наборы приведен стандартный список используемых поисковых наборов, объединенных в смысловые группы.  На объектах повышенной сложности моделирования допуски проверок задаются индивидуально от объекта и прописываются в ВЕР.

Возможно введение дополнительных поисковых наборов для улучшения качества проверки моделирования.

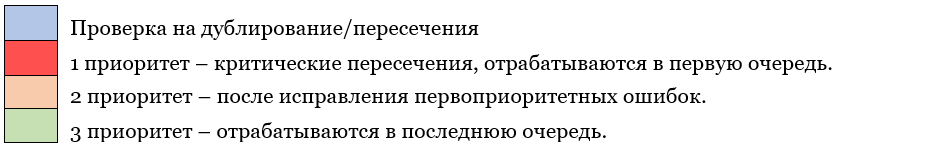

Ниже представлена цветовая легенда, использующаяся в Таблице — Матрица коллизий

Легенда:

Матрица коллизий

Поисковые наборы

Список проверок

Список некритичных пересечений модели АР

1. Пересечения с импостами витражей. Дублирование импостов витражей.
2. Пересечения элементов лестниц с элементами лестниц КР модели. При этом лестничные марши двух разделов должны совпадать по ширине и количеству ступенек, а лестничные площадки по двум основным габаритами — ширине и длине.
3. Пересечения стена/перемычка.
4. Пересечения элементов оборудования АР и ИОС – габаритами меньше 200х200 или диаметром 200 мм – с моделью КР и АР соответственно.
5. Пересечение парапетных и балконных ограждений с фасадными элементами АР.
6. Пересечения кровельного оборудования с элементами кровли (воронки, парапеты).
7. Пересечения выступающих профилей с элементами АР.
8. Пересечения разметки в паркинге, колесоотбойников с отделкой пола.
9. Пересечение козырьков с витражами и фасадными стенами.

Список некритичных пересечений модели КР

1. Пересечения грани дугообразного элемента и примыкающих перпендикулярно конструкций. Например, стык плиты перекрытия, имеющей радиус, и балки.
2. Пересечения элементов лестниц с элементами лестниц АР модели. При этом лестничные марши двух разделов должны совпадать по ширине и количеству ступенек, а лестничные площадки по двум основным габаритами — ширине и длине.
3. Пересечения конструктивных элементов лестниц КР с элементами моделей АР. Например, опорные зубья лестничных площадок или порожки лестничных маршей.
4. Пересечения геометрически сложных элементов между собой (кольцевые пандусы, круговые стены с переменной высотой и прочее).
5. Пересечения элементов молниезащиты с любыми конструкциями.
6. Пересечения элементов категории «несущая арматура» с любыми конструкциями.
7. Пересечения с закладными деталями, которые предполагают бетонирование.
8. Пересечения с наличниками семейства архитектурных дверей.
9. Пересечения с архитектурными стенами, расположенными под углом к стенам КР (ограниченный функционал Revit не позволяет стандартными способами соединять элементы из связанного файла).
10. Пересечения свай с фундаментной плитой и бетонной подготовкой величиной до 100 мм (связано в узлом заделки свай).
11. Пересечения составного объекта (для окон и дверей).

Список некритичных пересечений модели ИОС

1. Пересечение одиночных труб условным диаметром 25 мм и менее игнорируются при любых проверках.
2. Пересечение одиночных труб условным диаметром 50 мм и менее со стенами и перекрытиями.
3. Пересечение труб, смонтированных в ряд, общим условным диаметром 45 мм, с соблюдением нормативных расстояний между ними, со стенами и перекрытиями.
4. Пересечение труб/лотков с фитингами в местах соединений (хомуты, элементы соединения с трубой/коробом и т.п.)
5. Пересечения изоляции с любыми элементами.
6. Некорректное отображение геометрии (изоляция труб, фитинги, и т.п.).
7. Пересечение труб/лотков с оборудованием в местах соединений (возможны при расположении точек соединения в углублении оборудования).
8. Пересечение инженерных сетей и элементов отделочных слоёв.
9. Можно пренебречь вертикальными пересечениями лотков и труб с подвесным потолком.
10. Пересечения КИВов со стенами АР и КР.
