1. Подготовка dwg-файла
1. Перед загрузкой в семейство dwg-файл необходимо очистить от слоев, линий, неиспользуемых элементов. Наименование оставленных слоев и линий должно быть написано кириллицей.

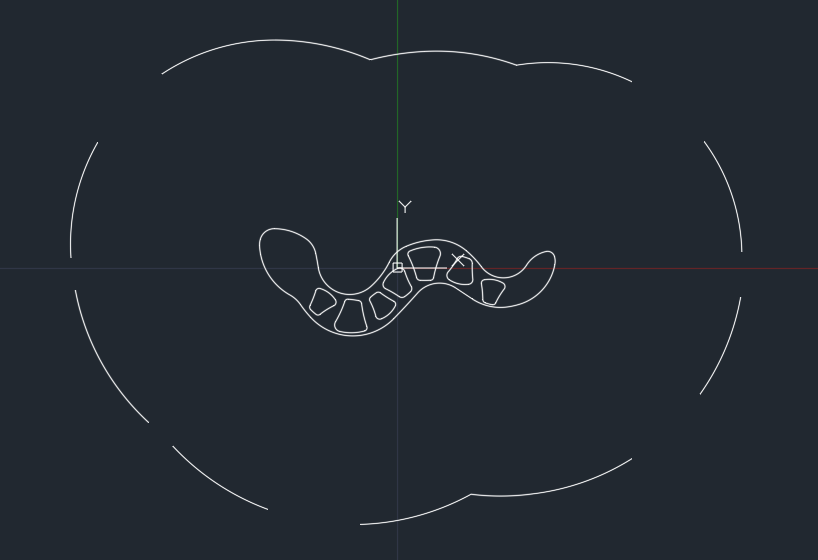

2. Затем объект необходимо поместить в начало координат.

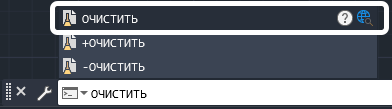

3. Далее необходимо очистить проект от неиспользуемых элементов с помощью команды «ОЧИСТИТЬ»:

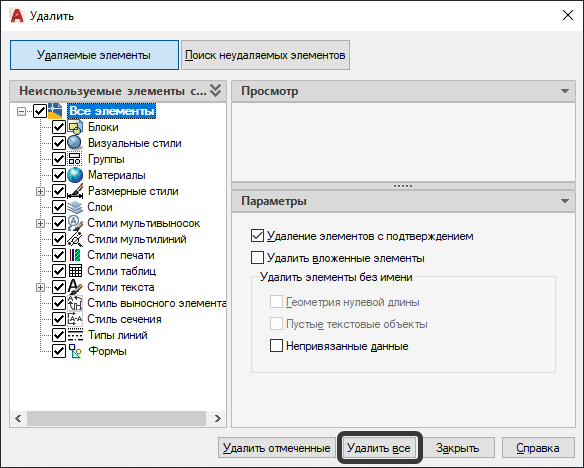

В появившемся окне выбрать «Удалить все»:

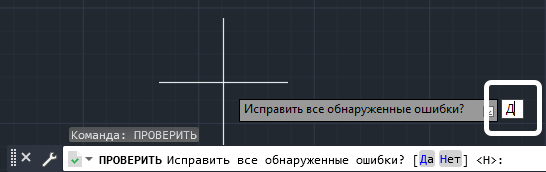

4. Далее нужно воспользоваться командой «ПРОВЕРИТЬ» для исправления ошибок:
Исправить все обнаруженные ошибки:
5. Затем файл необходимо сохранить в следующую папку:
\\dscloud\00_Processes_bim\02_Семейства\00_ЦБ\2021\22_ГП\dwg
Наименование отражать суть файла и начинаться с префикса «GP». Например, «GP_Kompan_Карусель».
2. Создание семейства
1. Для 2D-семейств генплана существует специальный шаблон, расположенный по пути: «\\dscloud\00_Processes_bim\01_Шаблоны\Шаблоны семейств\GP_Шаблон.rfa»
2. Этот файл необходимо скопировать в
\\dscloud\00_Processes_bim_private\00_ЦБ\2021\22_Генплан\2D семейства. Наименование файла семейства rfa должно совпадать с файлом dwg.

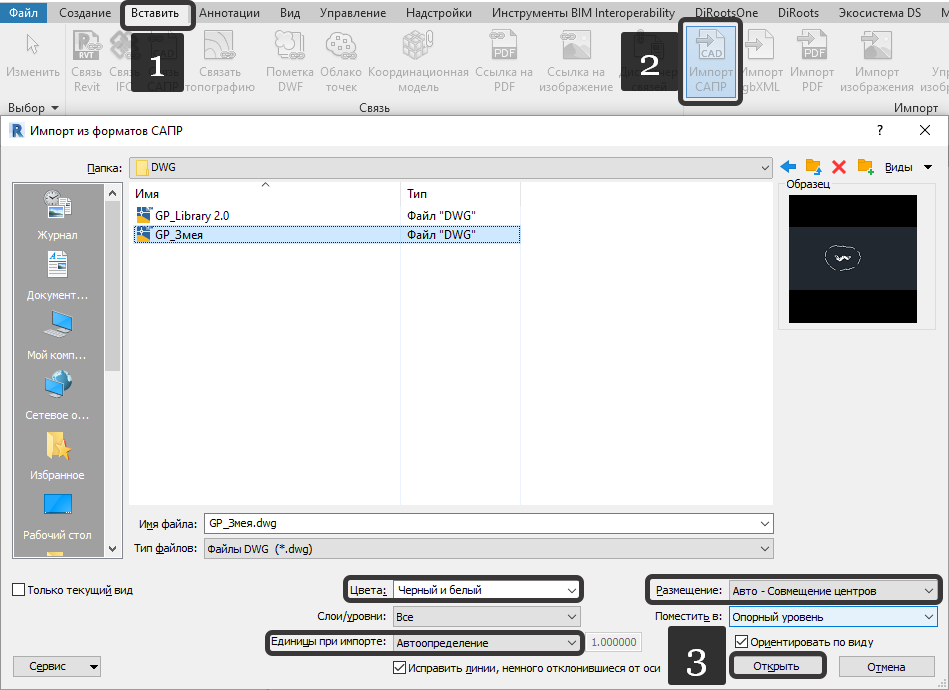

3. После этого открыть скопированное семейство, импортировать подготовленный dwg-файл
«Вставить» — «Импорт САПР» — Размещение «Авто — Совмещение центров» — «Открыть».
Рекомендуется импортировать dwg в черно-белом цвете, с автоопределением единиц измерения. Если единицы измерения известны — то необходимо указать их.

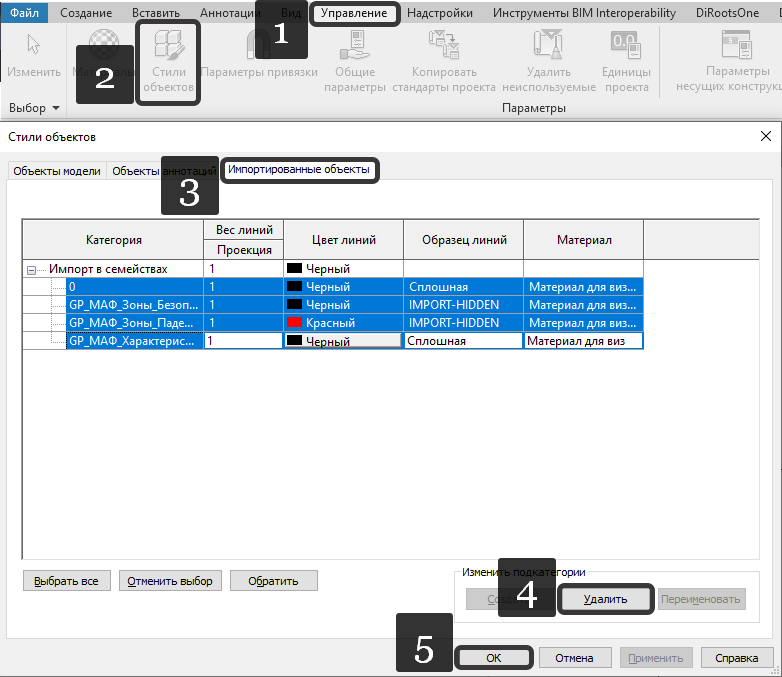

4. Далее удалить импортированные стили из dwg: «Управление» — «Стили объектов» — «Импортированные объекты».

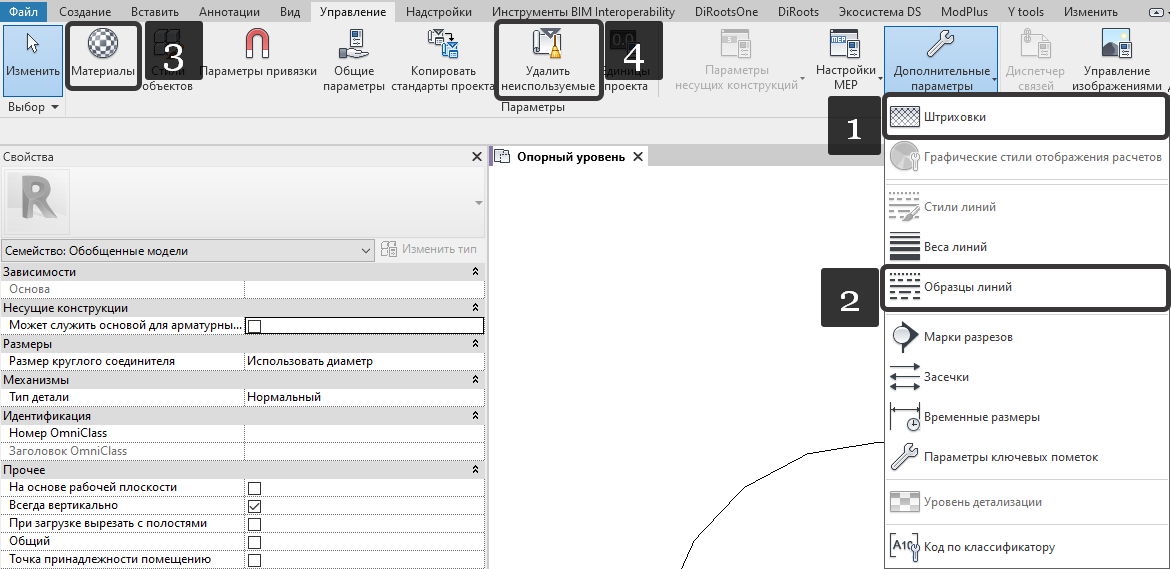

5. После этого удалить неиспользуемые штриховки, материалы и образцы линий, а также воспользоваться функцией «Удалить неиспользуемые»

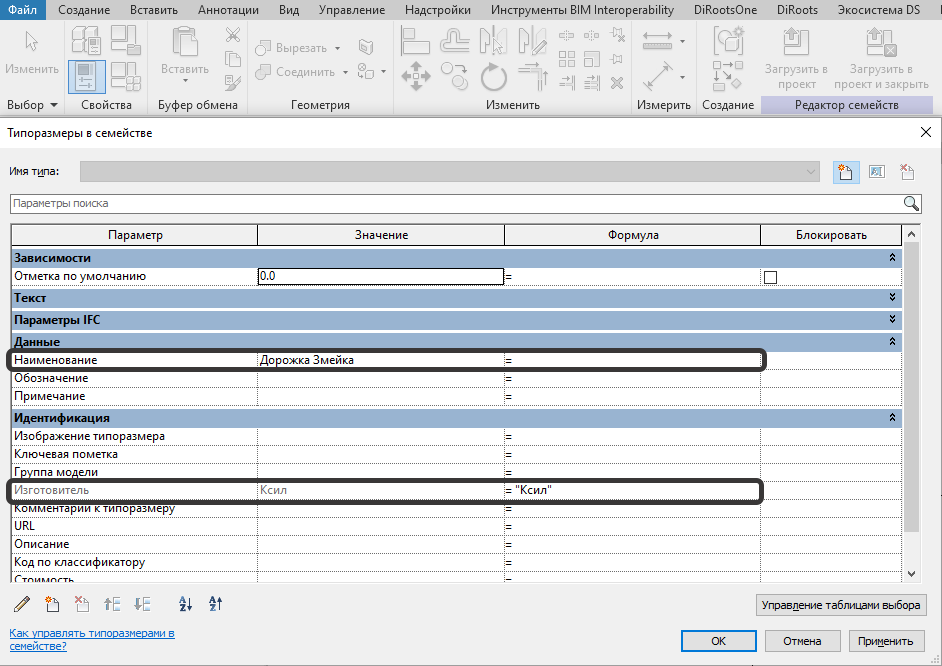

6. Затем необходимо заполнить параметры семейства. Например, «Изготовитель», «Наименование»
7. Если семейство создавал DD, то необходимо отправить BM на проверку. Допустимый вес семейства 2D МАФа — до 500 КБ.
