Размещение боксов АР в файле задания
DM AR открывает рабочую модель с необходимыми подгруженными связанными файлами и размещает боксы. Рабочий набор боксов должен быть назначен «АР_Проемы».
Рабочие модели расположены по следующему пути:
08_РД\ЗАДАНИЯ\2.АР\00_RVT ЗАДАНИЕ ПРОЕМЫ
Заполнение параметров
После размещения боксов необходимо заполнить параметры.
Обязательные параметры для заполнения:
1. Размерные параметры боксов:
⠀⠀1.1. «ИНЖ_Отв_Высота»;
⠀⠀1.2. «ИНЖ_Отв_Ширина»;
⠀⠀1.3. «ИНЖ_Отв_ТолщинаСтены».
Примечание
Данные параметры влияют на геометрию боксов. КР назначают размеры проемам в своих конструкциях, опираясь на данные параметры.
2. Параметры расположения боксов:
⠀⠀2.1. «Номер корпуса»;
⠀⠀2.2. «Номер секции»;
⠀⠀2.3. «Этаж».
Примечание
Данные параметры нужны для фильтрации при отработке КР по заданию на проемы.
3. Параметр указания ревизии:
⠀⠀3.1. «ИНЖ_Отв_Номер_Изм».
Примечание
Данный параметр нужен для идентификации боксов, относящихся к текущей ревизии.
4. Вспомогательный параметр боксов:
⠀⠀4.1. Параметр «ИНЖ_Отв_Комм».
Примечание
Данный параметр нужен для указания уточняющих комментариев для КР.
Важные моменты:
- Размерные параметры бокса и их привязка в плане (привязка к осям) должны заполняться с кратностью 5 мм;
- Для автоматического заполнения параметров расположения боксов запускаем скрипты:
● ОБЩ_08_Номер секции или корпуса.dyn;
● ОБЩ_23_Заполнение параметра Этаж.dyn. - Параметр «ИНЖ_Отв_Номер_Изм» заполняется и соответствует номеру ревизии.
Номер ревизии совпадает с номером выдаваемого задания, который указан в первой цифре названия папки, расположенной по пути: 08_РД\ЗАДАНИЯ\2.АР. Для удаленных боксов в этом параметре задаем значение «999».
Оформление видов заданий АР
DM AR расставляет марки к проемам в связанном файле КР, если они имеются, а также к боксам АР на созданных планах в рабочей модели.
Примечание
Это необходимо для визуального сравнения размеров проемов в КР и боксов АР, поскольку в марках отображаются габариты. При необходимости DM AR также может добавить размеры, текст, пометочные облака и другие уточняющие аннотации.

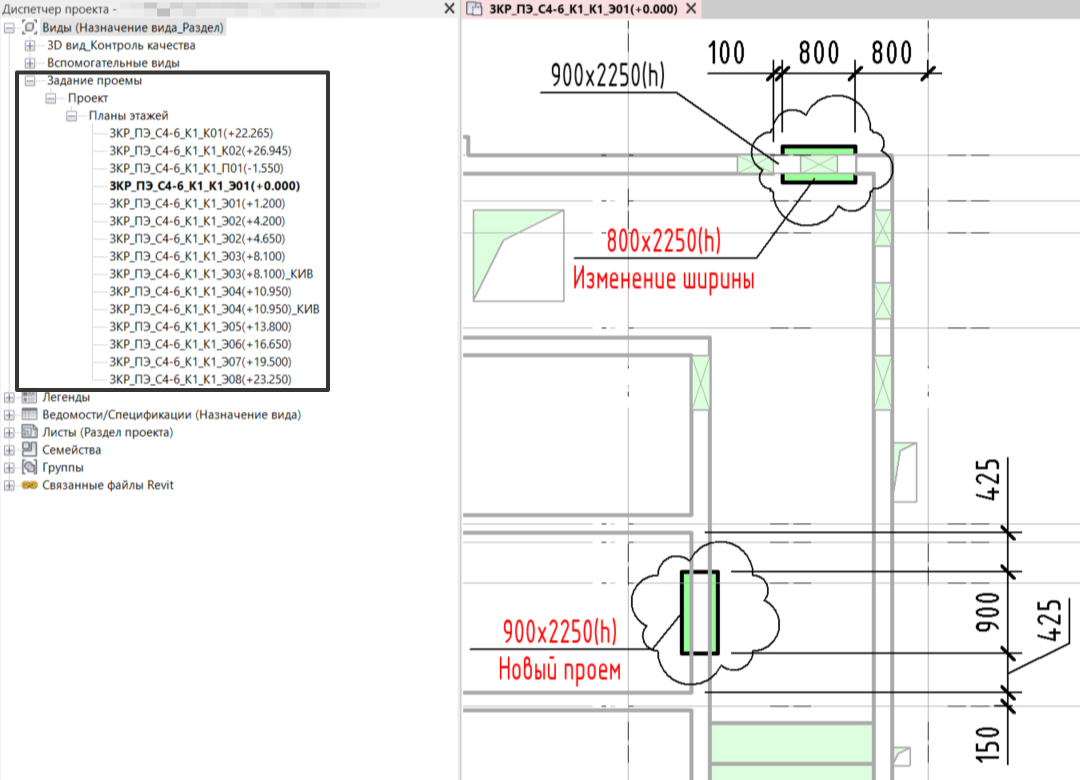

На рисунке выше черным цветом обозначена марка, поставленная к дверному проему из связанного файла КР, семейство марки — «Марка двери – Проем». Красным цветом обозначены марки к боксам АР, семейство марки — «Марка обобщенной модели – Проем».

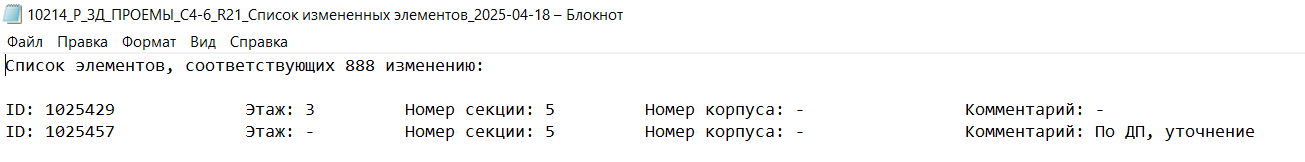

После DM AR запускает скрипт логирования и проверяет корректность заполнения номера ревизии в параметре «ИНЖ_Отв_Номер_Изм». Скрипт создает текстовый файл, содержащий ID, номер корпуса, номер секции, этаж и комментарий для боксов с указанной ревизией.
Примечание
Это нужно, чтобы самостоятельно убедиться, что параметры изменённых боксов заполнены правильно, и сохранить все изменения на момент выдачи задания. Например, если стоит «-», значит параметр не заполнен. Или, если боксы размещены на 5 этаже, а в текстовом файле указан 6 этаж, это указывает на ошибку в моделировании.
Скрипт расположен по пути:
● АР_22_Список измененных элементов.dyn.
Затем DM AR синхронизирует модель, освобождает рабочие наборы и закрывает файл.
Передача боксов АР конструкторскому отделу

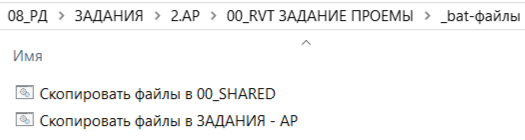

1. Необходимо запустить BAT файлы, которые расположены по следующему пути:
08_РД\ЗАДАНИЯ\2.АР\00_RVT ЗАДАНИЕ ПРОЕМЫ\_bat-файлы
⠀⠀Первый BAT файл «Скопировать файлы в 00_SHARED» копирует рабочие модели в папку: 08_РД\00_SHARED.
⠀⠀Второй BAT файл «Скопировать файлы в ЗАДАНИЯ – АР» предназначен для создания папки по пути: 08_РД\ЗАДАНИЯ\2.АР. Имя папки назначается: «нет_ДД.ММ.ГГГГ_Задание на проемы», и в эту папку копируется рабочие модели.
Примечание
Это необходимо для архивирования рабочих моделей на момент выдачи задания.
2. После этого DM AR переименовывает созданную папку, заменяя «нет» на номер следующего изменения, и добавляет пояснения после даты. Затем он выгружает в неё файлы в формате PDF/DWG. При выдаче PDF/DWG используется полный вид этажа, фрагменты не используются.
3. DM AR пишет письмо в отдел КР с оповещением о выдаче задания на проемы, указывая путь к созданной папке.
4. DD ST обновляет связь из папки: 08_РД\00_SHARED и начинает отработку по заданию.
