Код скрипта: АР_05
Карта автоматизации DSA_Map: Заполнение флажка
Скрипт расположен по пути:
\\DSCLOUD\06_BIM_Public\08_РАЗРАБОТКА DS\00_DYNAMO\03_Скрипты_PUBLISHED\02_АР\АР_05_Заполнение флажка.dyn

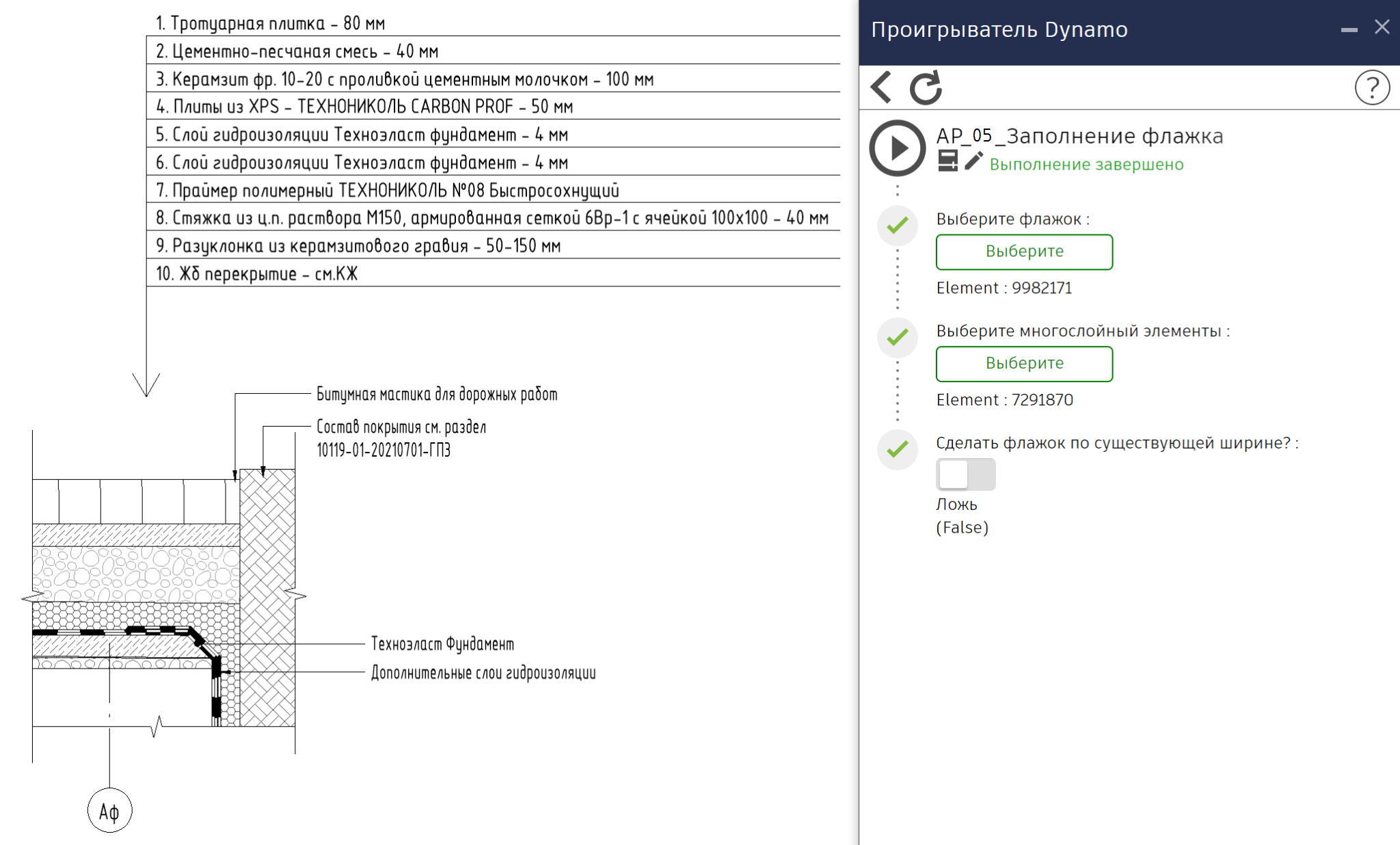

Скрипт предназначен для заполнения флажка пирога многослойных конструкций: \\DSCLOUD\06_BIM_Public\02_СЕМЕЙСТВА\00_ЦБ\2021\01_Оформление\04_Общие\02_Типовые аннотации\ТА_Флажок пирога конструкции.rfa
Для корректной работы скрипты у многослойных элементов должен быть заполнен параметр Данные элементов.

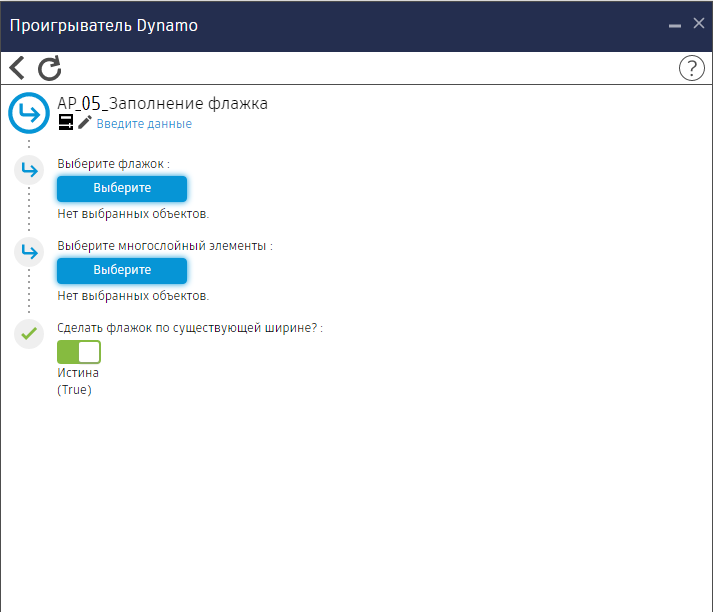

Для работы скрипта необходимо выбрать значение для трех переменных:
1 — Выберите флажок — необходимо выбрать экземпляр семейства флажка;
2 — Выберите многослойный элемент — необходимо выбрать многослойный элемент, данными из которого будет заполняться флажок;
3 — Сделать флажок по существующей ширине? — если кнопка в положении Истина, тогда значения слоев будут подрезаться под существующую ширину (параметр Ширина). Если кнопка в положении Ложь, тогда ширина флажка будет изменяться под длину слоя с наибольшим кол-вом символов.
