За построение котлована отвечает DD-ST. Если BIM-отделу данные о выемке нужны раньше, чем смоделирован котлован, они используют упрощённую модель выемки (котлован без откосов) для предварительных расчётов.
В модели котлована создаются объёмные тела, соответствующие выемке грунта.
Эти тела используются для дальнейшего расчёта вытесненного объёма из существующей поверхности.
Общие принципы
- Revit 2024 и выше работаем с топотелом;
- Revit до 2024 работает с топоповерхностью;
Примечание
С 2024 версии инструмент топоповерхность заменена на топотело, возможность разместить топоповерхность есть, но для дальнейшей работы с ней необходимо преобразовать ее в топотело
- Подсчёт объёма вытесненного грунта производится по существующей поверхности. Если необходимо подгрузить существующую поверхность в проект см. статью 4.2.5.3 Инструкция по экспорту рельефа из Civil 3D в Revit и Navisworks
Работа в Revit 2024 и новее (с топотелом)
2.1. Подготовка модели:
1. Скопируйте топотело из модели ГП в файл котлована:
- Скопировать топотело существующей поверхности и вставить с выравниванием по тому же месту;
- Рабочий набор задать «GP_Существующая поверхность»;
- В параметр «Комментарий» записать «Существующая с выемкой».
2. Создайте копию топотела в том же месте и назначьте ему:
- Рабочий набор задать «GP_Существующая поверхность»
- В параметр «Комментарий» записать «Существующая без выемки»
- Стадия возведения «Существующее».
- Стадия сноса «Новая конструкция».
Примечание
Делаем это для того, чтобы вычислить разницу объемов между топотелом с выемкой и без. Разные стадии помогают избежать предупреждений о задвоении элементов и позволяют скрыть поверхность без выемки фильтром по стадии.
2.2. Создание выемки:
1. Инструментом «Модель в контексте» (категория топотело) построить выемку
2. В параметре Комментарии написать «Выемка»
3. Рабочий набор назначить GP_Выемка и насыпь
4. Инструментом «Вырезать» → вычтите выемку из топотела.
2.3. Создание насыпи:
1. Инструментом «Модель в контексте» (категория топотело) построить насыпь
2. В параметре Комментарии написать «Насыпь»
3. Рабочий набор назначить GP_Выемка и насыпь
4. Инструментом «Соединить» соединить с топоповерхностью в таком порядке, чтобы топотело осталась целым
2.4. Получение объёмов:

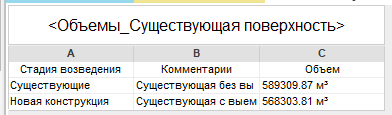

1. Выемку получить с помощью спецификации «Объемы_Существующая поверхность» как разницу между топотелом на стадии «Существующие» и «Новая конструкция«.
2. Насыпь получить с помощью спецификации «Объемы_Насыпь«.
Работа в Revit до 2024 (с топоповерхностью)
3.1. Подготовка модели:
1. Скопируйте топоповерхность из модели генплана в модель котлована;
- Скопировать топоповерхность существующей поверхности и вставить с выравниванием по тому же месту
- Рабочий набор задать «GP_Выемка и насыпь»
2. Инструмент «Вертикальная планировка»:
- «Формы и генплан»→ «Вертикальная планировка»→ выбрать топоповерхность;
- Выбрать создавшуюся топоповерхность и назначить ей стадию «существующие», стадию сноса «Новая конструкция»;
- Рабочий набор задать «GP_Существующая поверхность»;
- В параметр «Комментарий» записать «Существующая».
3.2. Редактирование поверхности
1. Установить на виде фильтр по стадиям «Показ предыдущей + новой»;
2. Инструмент «Разделить поверхность»→ разбейте в местах перегибов;
3. В режиме «Редактировать поверхность» → задайте точкам новые высоты которые будут соответствовать отметки котлована;
4. В параметре «Комментарий» укажите «Котлован».
5. Рабочий набор задать «GP_Существующая поверхность«
3.3. Получение объёмов
1. С помощью спецификации «Объемы_Котлован» получить объемы выемки и насыпи:
- Параметр Разрез соответствует Выемке;
- Параметр Заполнение соответствует Насыпи.
