Код скрипта: ОБЩ_02
Карта автоматизации DSA_Map: Транслятор для примечаний
Принцип работы:

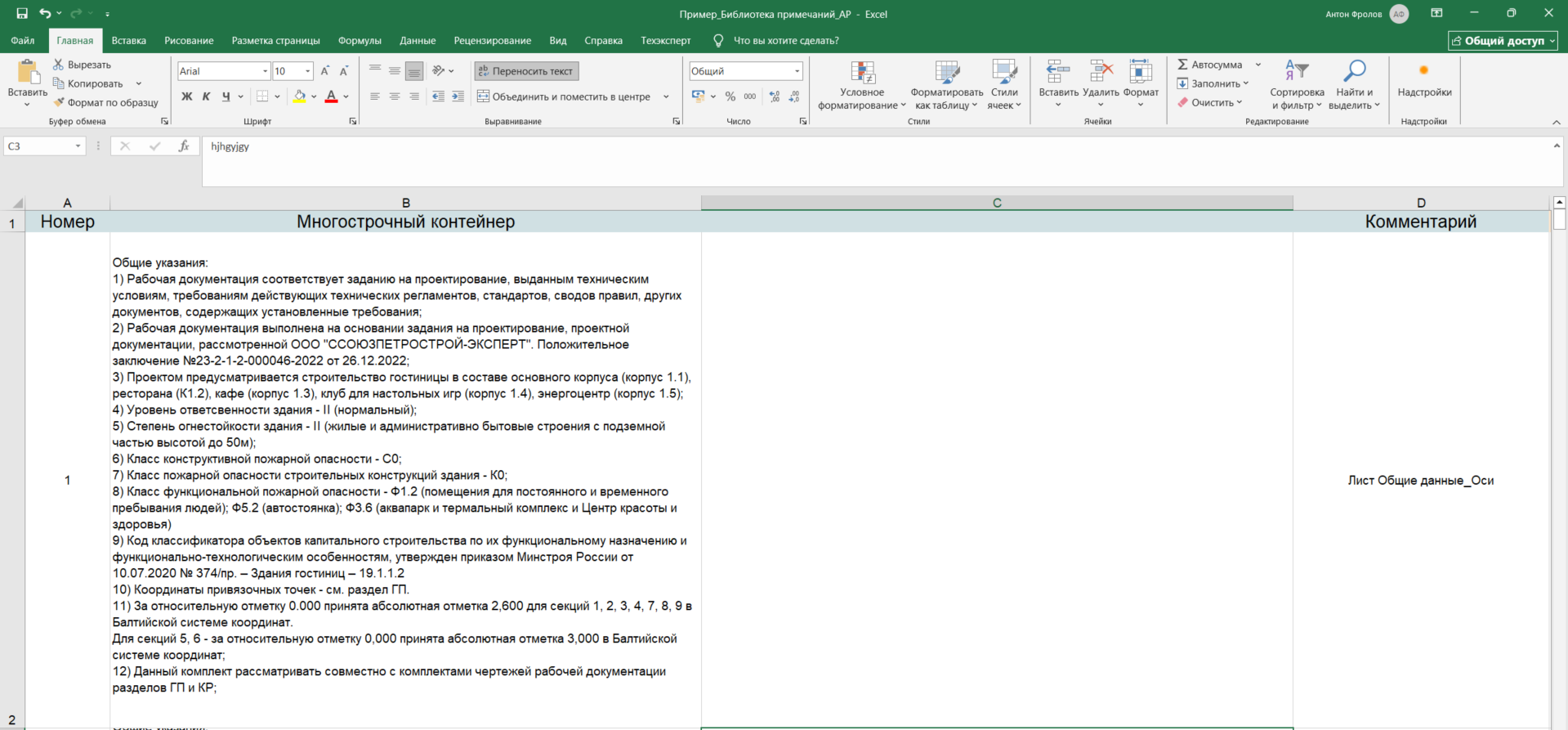

Скрипт обновляет примечания на листах: берет информацию из Google-таблицы и транслирует в Revit.
Скрипт расположен по пути:
\\DSCLOUD\00_Processes_bim\12_Разработка DS\02_DYNAMO\02_Скрипты_PUBLISHED\ОБЩ\ОБЩ_02_Транслятор для примечаний
Алгоритм работы:

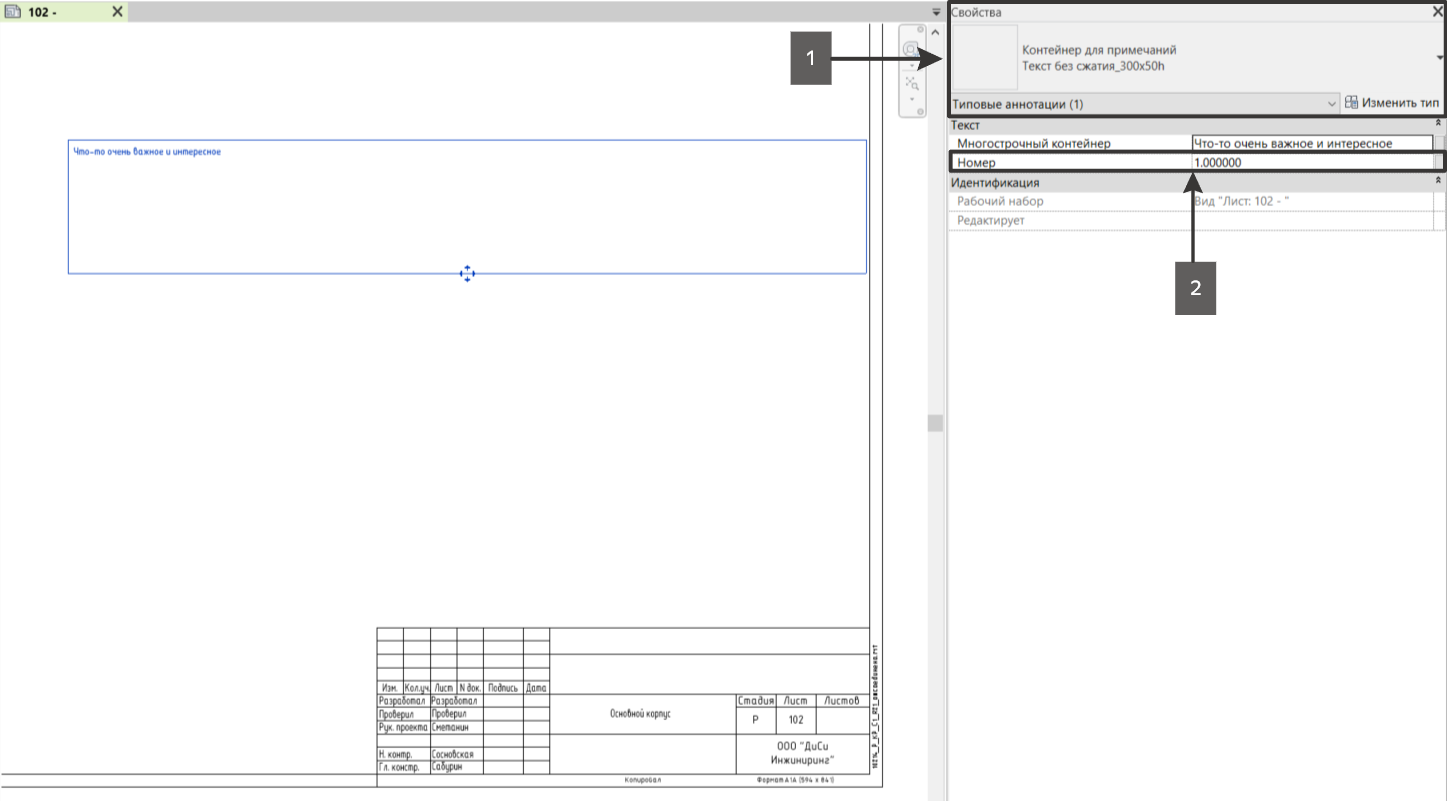

Необходимо убедиться, что все данные семейства корректно заполнены согласно разделу Трансляция данных.

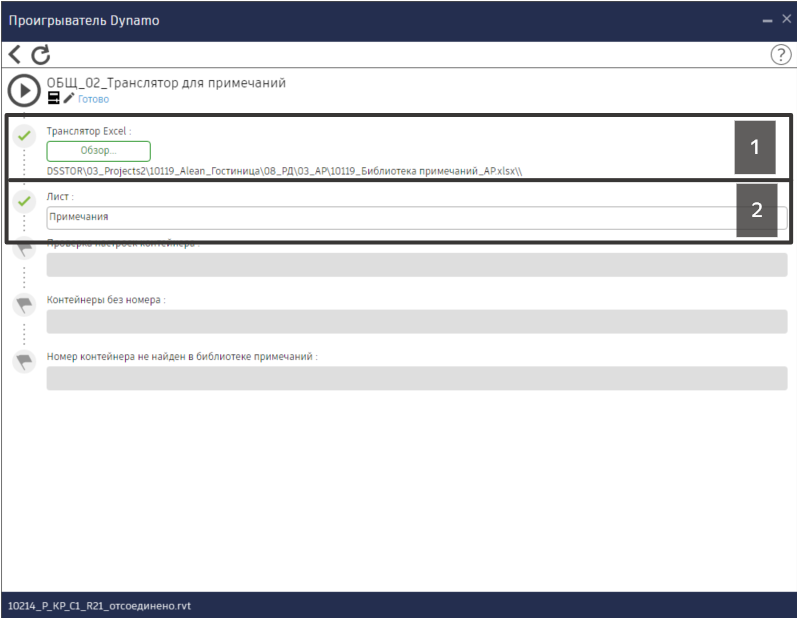

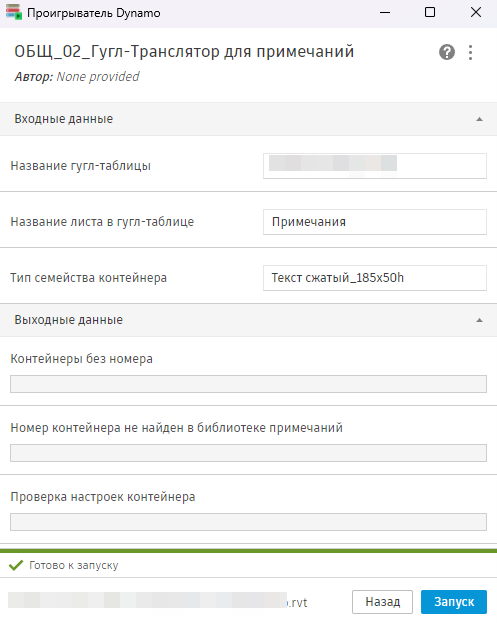

После чего переходим в Revit и запускаем «Проигрыватель Dynamo», выбираем скрипт с названием «ОБЩ_02_Гугл-Транслятор для примечаний» и запускаем его.
Примечание
При запуске скрипта первый раз откроется окно браузера, где необходимо выбрать единый аккаунт для команды АР, КР или ТХ и дать необходимые разрешения.

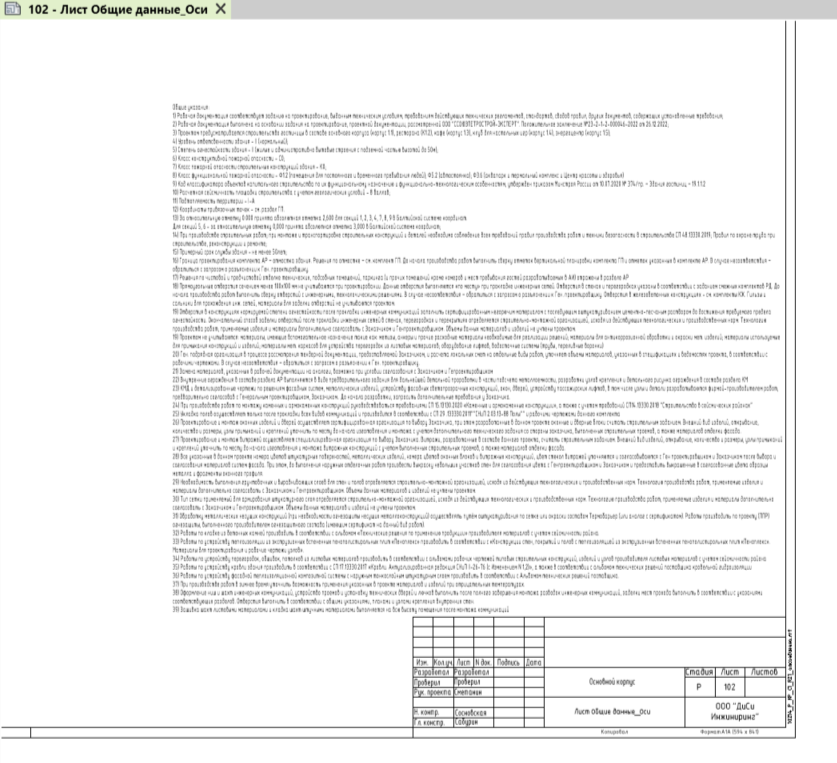

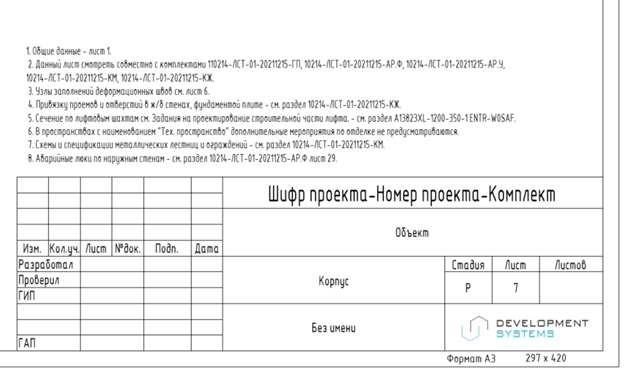

После чего примечание заполнится на листе:
Возможные ошибки
Ниже описаны возможные ошибки, возникающие при отработке скрипта, и способы их решения.

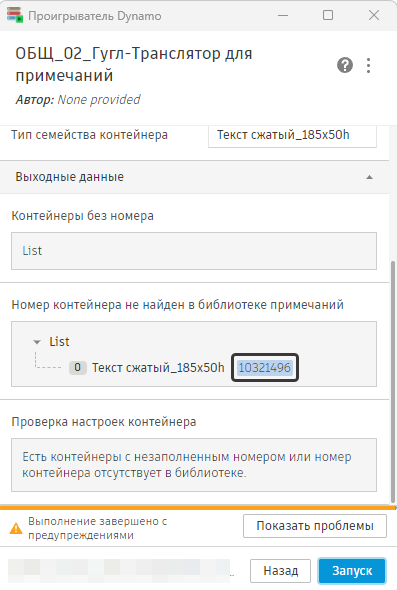

1. Ошибка: «Номер контейнера не найден в библиотеке примечаний.»
Описание: в модели имеются семейства параметр «Номер» заполнен некорректно, то есть внесён тот номер, которого нет в Google-Таблице.
Решение: проверить корректность заполнения семейств контейнеров по id, коды которых выделены синим цветом в Dynamo, см. рисунок ниже. Также проверить корректность заполнения столбца «Номер» Google-Таблицы.

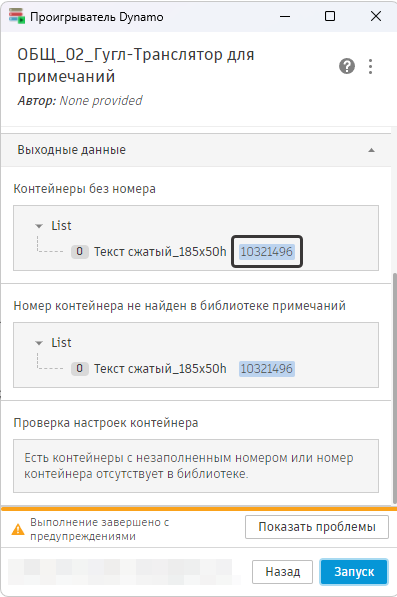

2. Ошибка: «Контейнеры без номера.»
Описание: в модели имеются семейства, у которых не заполнен параметр «Номер».
Решение: проверить корректность заполнения семейств контейнеров по id, коды которых выделены синим цветом в Dynamo, см. рисунок ниже.

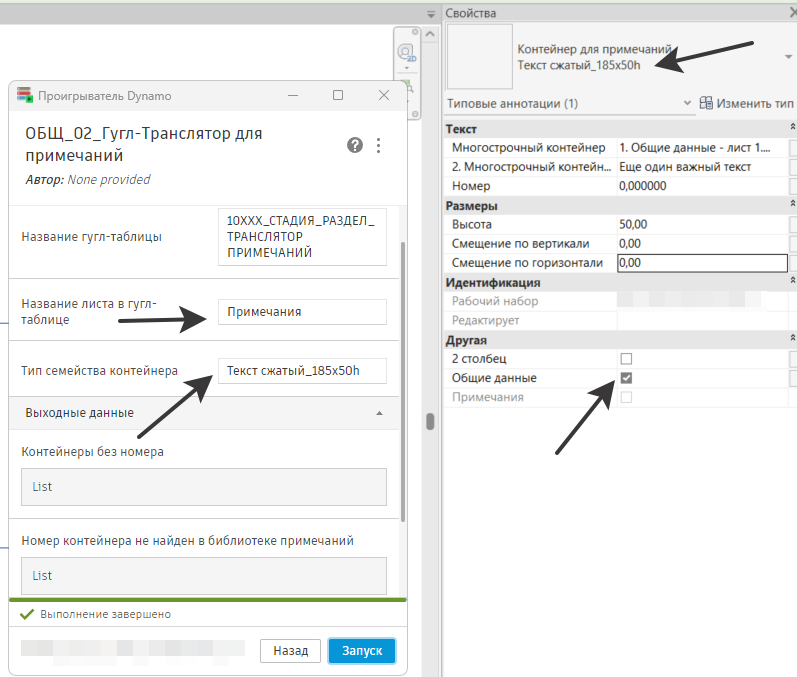

3. Скрипт отработал без ошибок.
Описание: скрипт отработал без ошибок, но либо не перенес текст в Revit, либо не обновил старый текст.
Решение: проверить, что в проигрывателе и в семействе выбраны идентичные листы Google-Таблицы, а также указаны идентичные типы семейства контейнера, см. рисунок ниже.

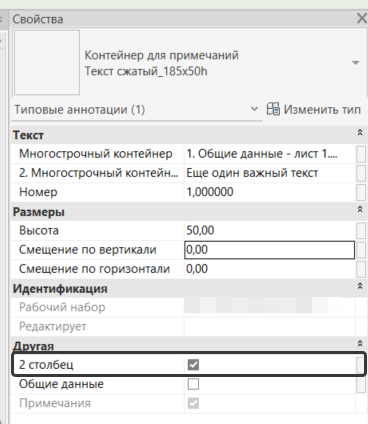

4. Скрипт не перенес текст из столбца с названием «Комментарий» в Google-Таблице.
Описание: скрипт не перенес текст из столбца с названием «Комментарий» в Google-Таблице в семейство, либо в семействе остался неактуальный текст (предыдущая версия).
Решение: проверить, что в семействе при отработке скрипта включена галочка у параметра «2 столбец», см. рисунок ниже.
«Комментарий» в Google-Таблице
