Код скрипта: ОБЩ_04
Карта автоматизации DSA_Map: Заменить категорию семейства
Принцип работы:
Когда есть необходимость изменить категорию семейства, скрипт позволяет разместить на том же месте новое семейство другой категории.
Скрипт расположен по пути:
\\DSCLOUD\00_Processes_bim\12_Разработка DS\02_DYNAMO\02_Скрипты_PUBLISHED\ОБЩ\ОБЩ_04_Размещение семейств по координатам сущ. элементов в модели.dyn
Алгоритм работы:

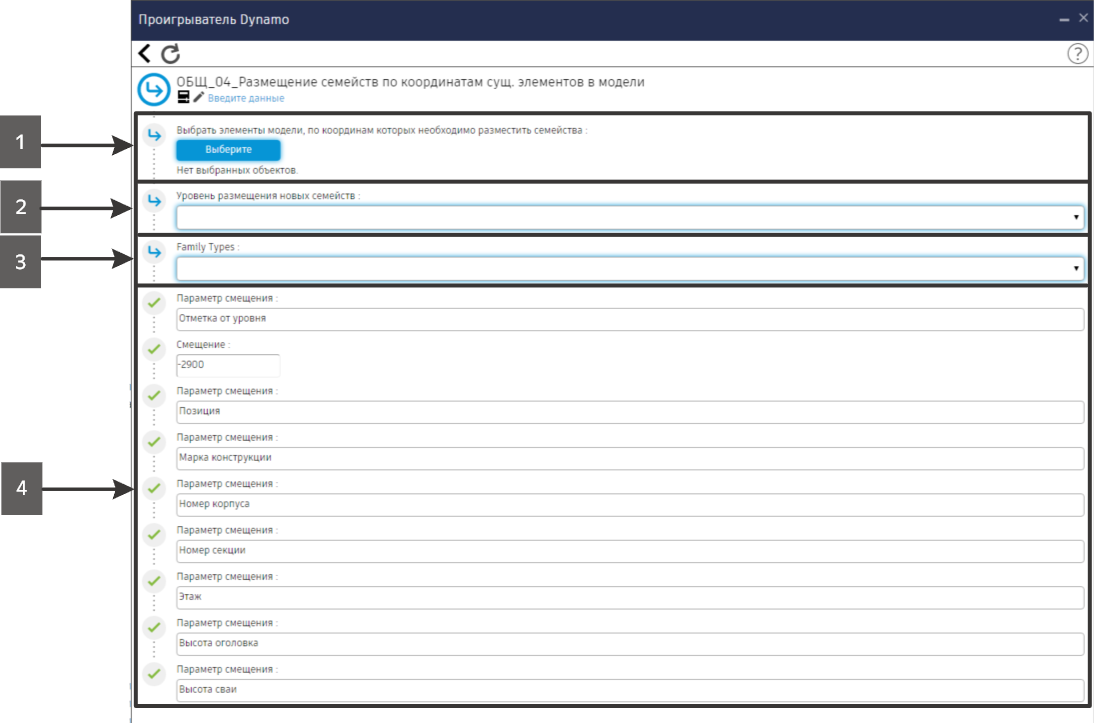

Запустите Проигрыватель Dynamo. Далее выполните следующие шаги:
1. Выберите заменяемые элементы — укажите элементы модели, которые будут подвергнуты замене;
2. Выберите уровень — задайте уровень, на котором будут выполняться изменения;
3. Выберите типоразмер семейства для замены — укажите нужный тип элемента (тип семейства), на который будут заменены исходные;
4. Заполните необходимые параметры для смещения — введите данные для корректного позиционирования новых элементов.
После настройки всех параметров — запустите скрипт.
