Код скрипта: ТХ_03_ Размещение точек подключения
Карта автоматизации DSA_Map: Размещение точек подключения
Принцип работы:
Скрипт автоматически размещает семейство обобщённой модели «ЗД_ТХ_ИОС» (точка подключения) на плане этажа на основе параметров, заданных в соответствующих семействах, которым необходимо указать точки подключения.
Скрипт расположен по пути:
\\DSCLOUD\00_Processes_bim\12_Разработка DS\02_DYNAMO\02_Скрипты_PUBLISHED\ТХ\ТХ_03_Размещение точек подключения.dyn
Важные моменты:
- Скрипт адаптирован для Revit 2024;
- Убедитесь, что в рабочую модель подгружено актуальное семейство:
\\DSCLOUD\00_Processes_bim\02_Семейства\00_ЦБ\2021\01_Оформление\03_ТХ\04_Точки подключения\Обобщенные модели\ЗД_ТХ_ИОС.rfa - Точка подключения автоматически поворачивается в соответствии с ориентацией родительского семейства;
- Условия при котором размещаются точки подключения:
- ОВ при наличии «ОВ_Диаметра» > 0 мм;
- ГВ при наличии «ГВ_Диаметра» > 0 мм;
- ХВ при наличии «ХВ_Диаметра» > 0 мм;
- К при наличии «К_Диаметра» > 0 мм;
- СС при наличии «СС_Отметка от уровня» > 0 мм;
- ЭОМ при наличие галочки у параметра «ЭОМ»:
- DS_Количество фаз = 3; DS_Тип подключения = к, размещается точка подключения «ЗД_ТХ_Вывод»;
- DS_Количество фаз = 3; DS_Тип подключения = р, размещается точка подключения «ЗД_ТХ_Розетка 3 фазы»;
- DS_Количество фаз = 1; DS_Тип подключения = р, размещается точка подключения «ЗД_ТХ_Розетка 1 фазы».
Алгоритм работы:
1. Перейдите на план этажа, где нужно расставить точки подключения;

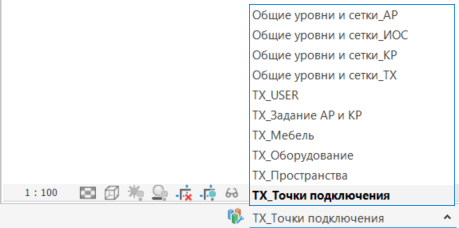

2. Установите рабочий набор на «ТХ_Точки подключения»;
3. Запустите «Проигрыватель Dynamo» и откройте скрипт «ТХ_03_Размещение точек подключения.dyn»;
4. При первом запуске — выберите любой элемент на виде;

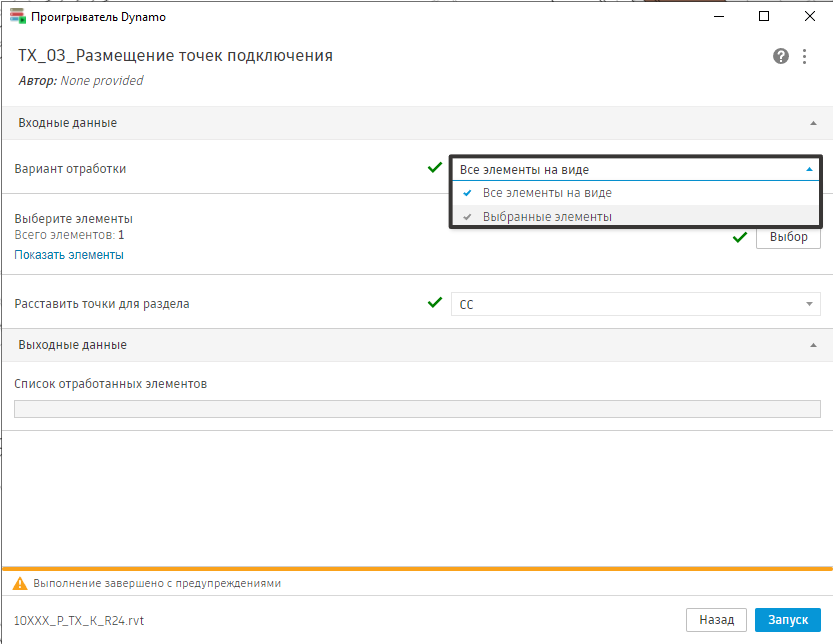

5. Выберите «Вариант отработки» из доступных;

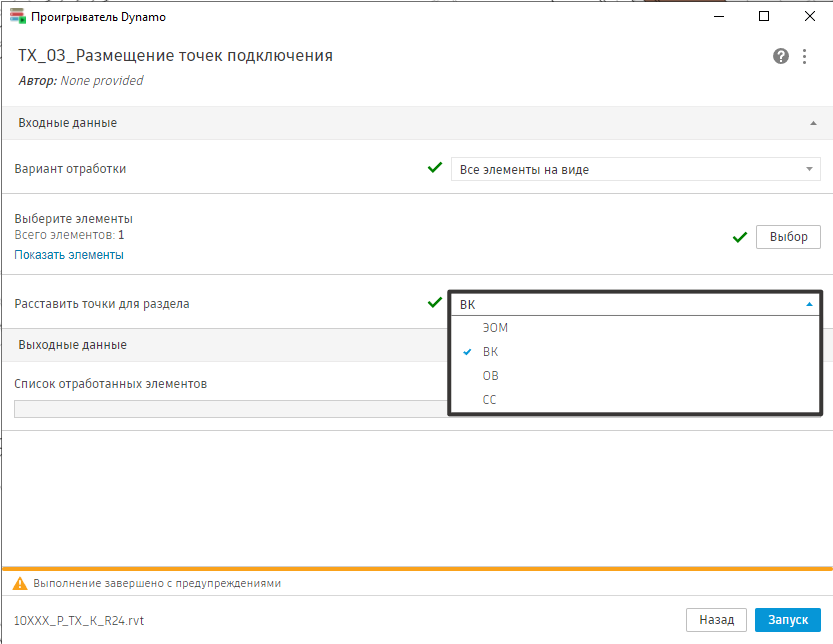

6. Укажите раздел, для которого будут размещаться точки подключения;

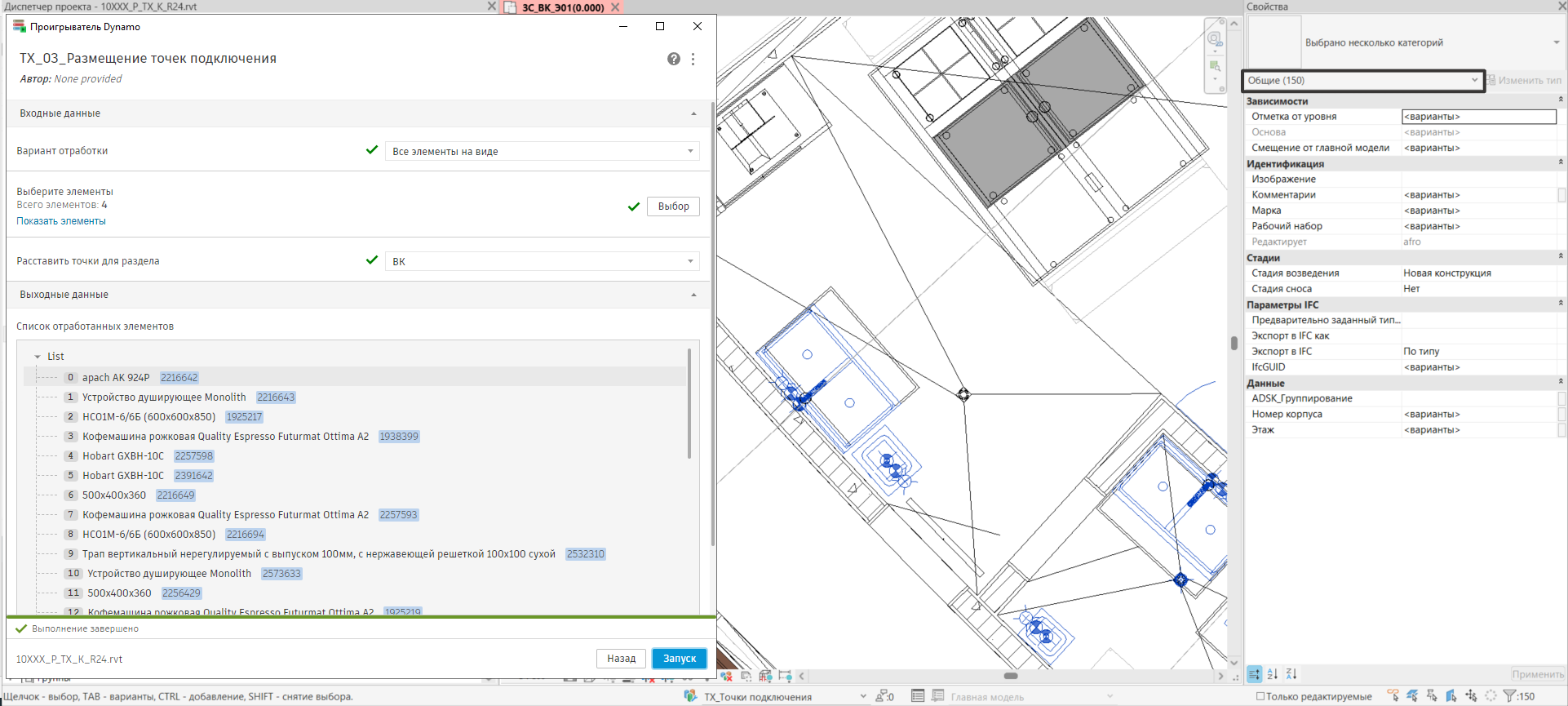

7. Запустите скрипт. После завершения он автоматически выделит все обработанные элементы, это поможет быстро изолировать их на текущем виде для корректного сдвига на плане.
