При оформлении планов ТХ для стадий ПД, РД оборудование и мебель маркируются с использованием семейств марок «ТХ_Марка оборудования» и «ТХ_Марка мебели».
Примечание
В типоразмерах марок предусмотрены два варианта — с полкой и без полки. Выбор варианта осуществляется в зависимости от конкретной ситуации.
⠀
⠀

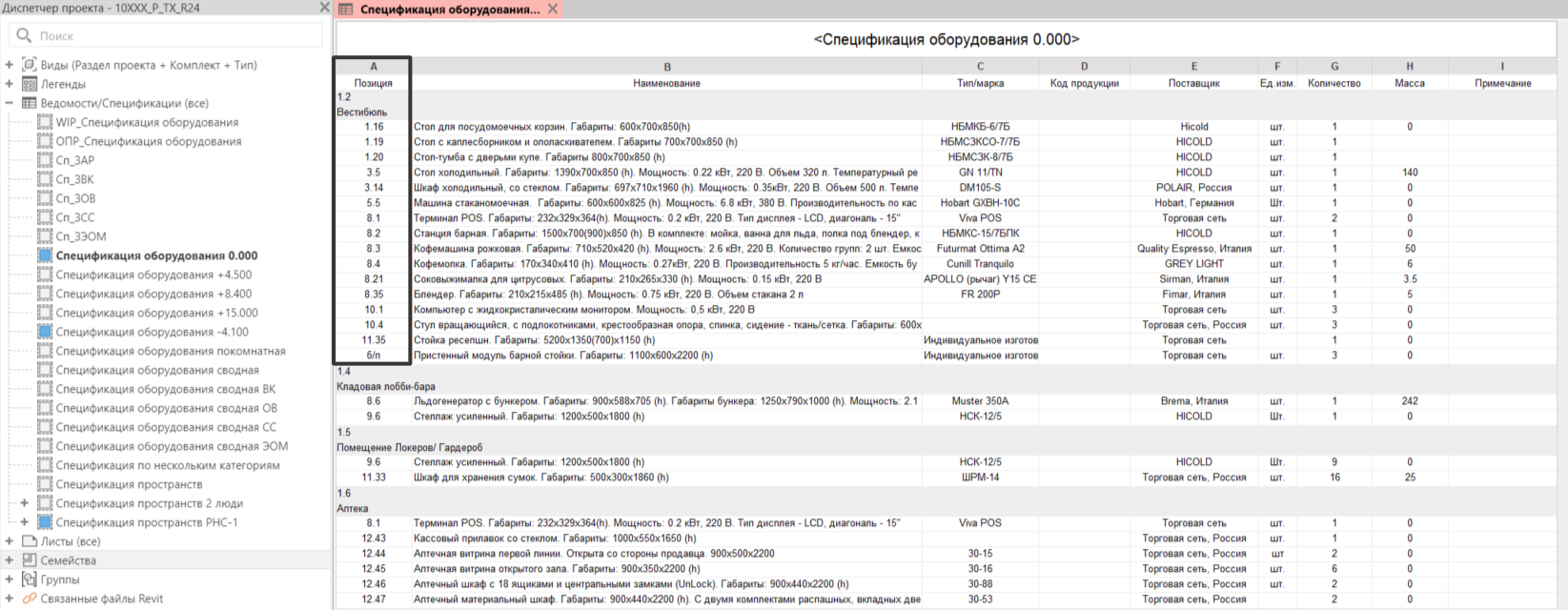

Параметр «Позиция», относящийся к типоразмеру семейств, заполняется через спецификацию «Спецификация оборудования».
⠀
Алгоритм работы при маркировке всего оборудования:

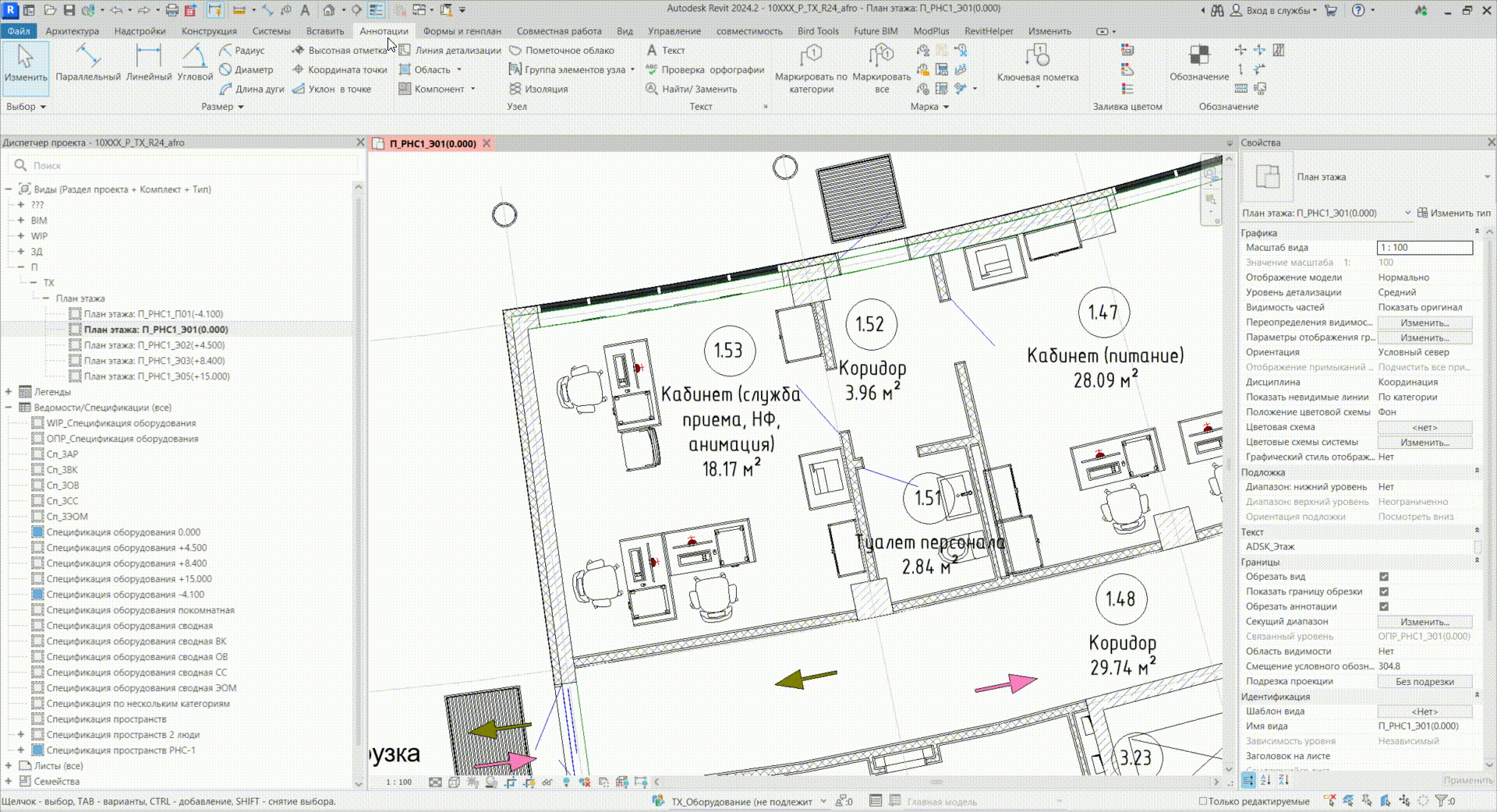

⠀⠀1. На вкладке «Аннотации» используется инструмент «Маркировать все». Выбираем категорию оборудование и задаём семейство с типоразмером марки «ТХ_Марка оборудования – Марка без полки»;
Примечание
При использовании инструмента «Маркировать все» на виде невозможно установить две марки к одному элементу.

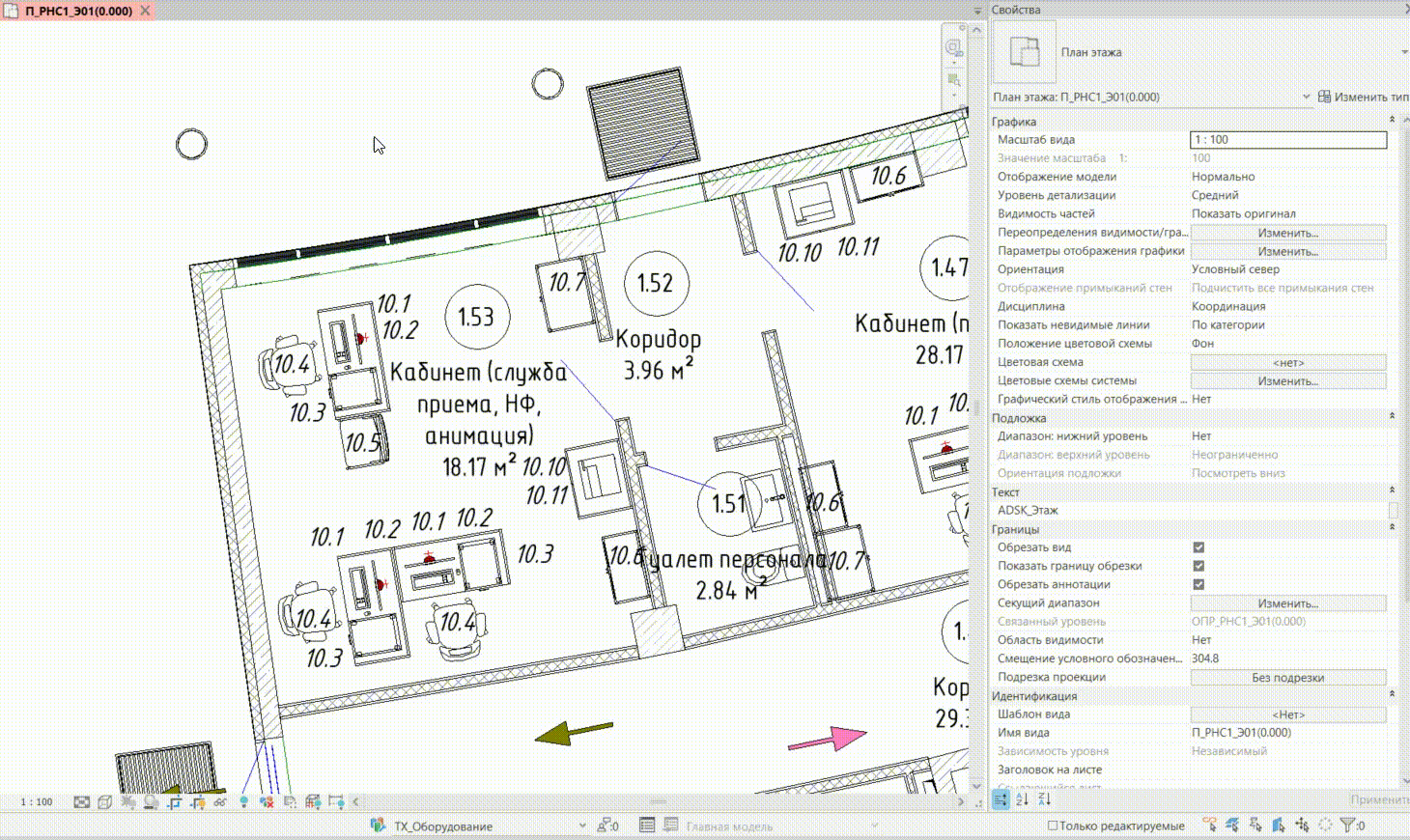

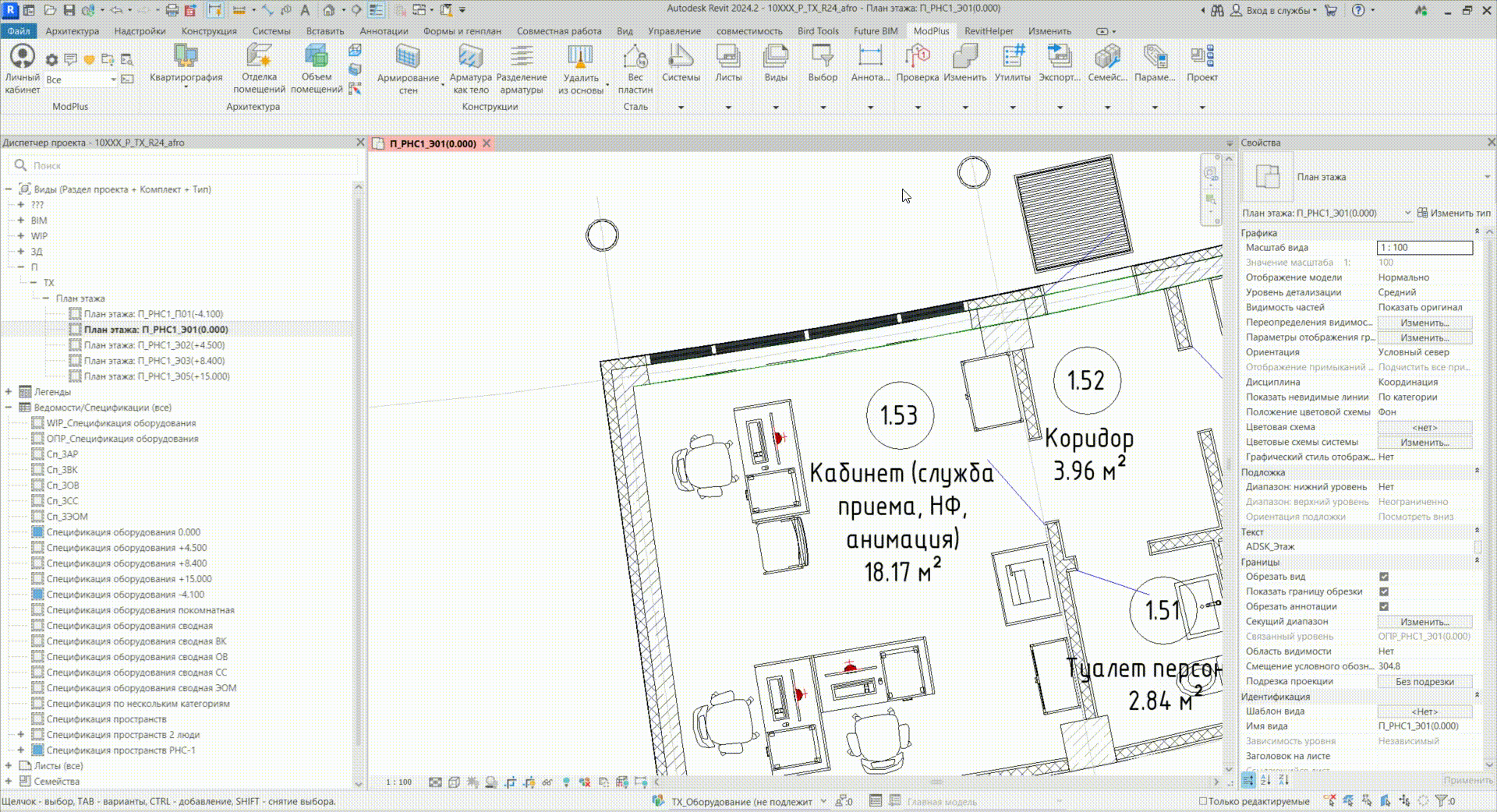

⠀⠀2. После размещения марок снимаем изоляцию с вида и сдвигаем марки для обеспечения наглядности и удобства восприятия;
⠀

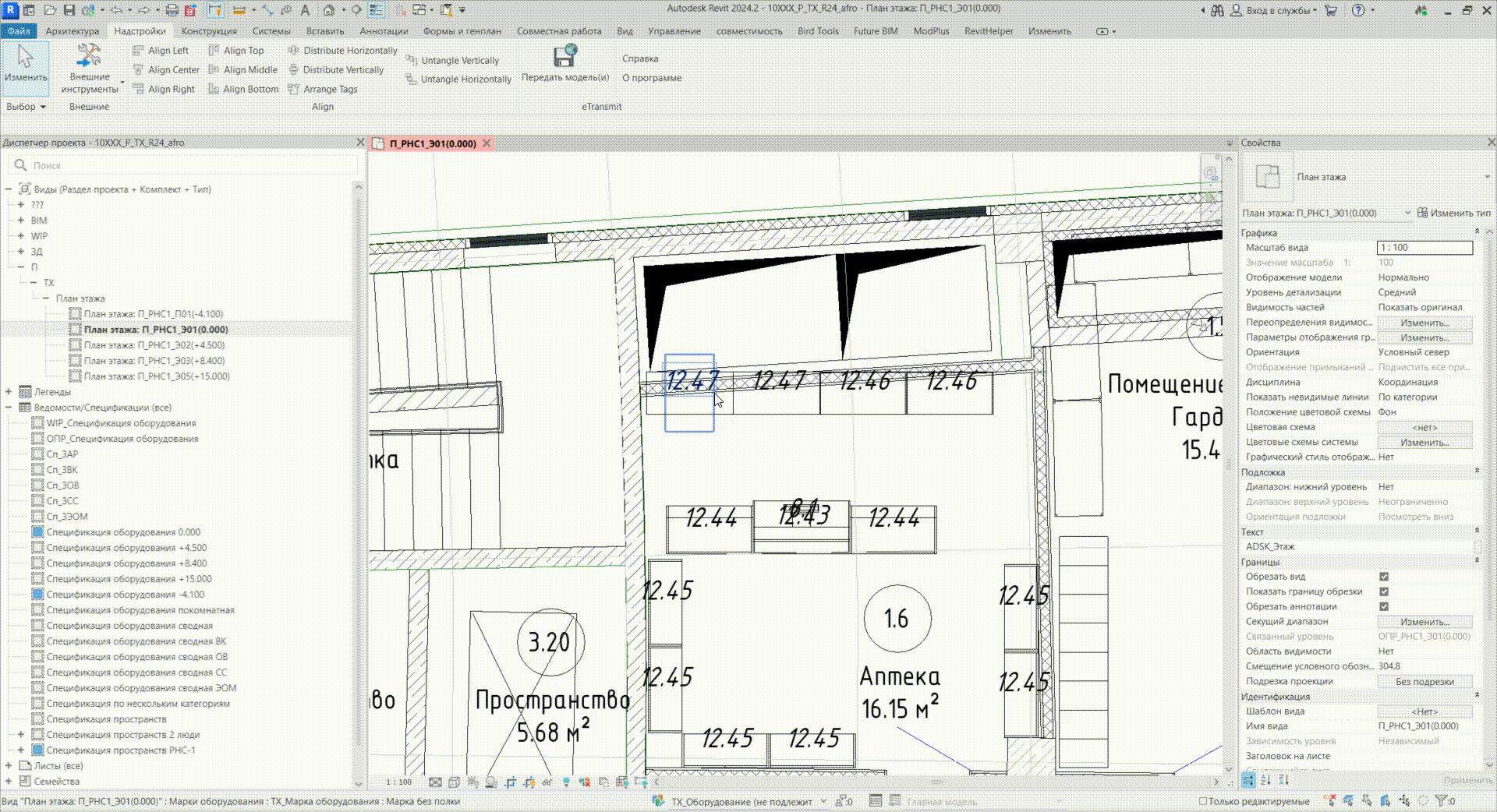

⠀⠀3. Для ускорения процесса выравнивания марок можно использовать плагин «Align»:
⠀⠀⠀⠀1. Установите ориентир — выставьте одну марку в нужное положение;
⠀⠀⠀⠀2. Выберите необходимый инструмент выравнивания, например, «Align Bottom»;
⠀⠀⠀⠀3. После этого выделите все марки и нажмите «Готово» — плагин автоматически выровняет их относительно выбранного ориентира.
⠀

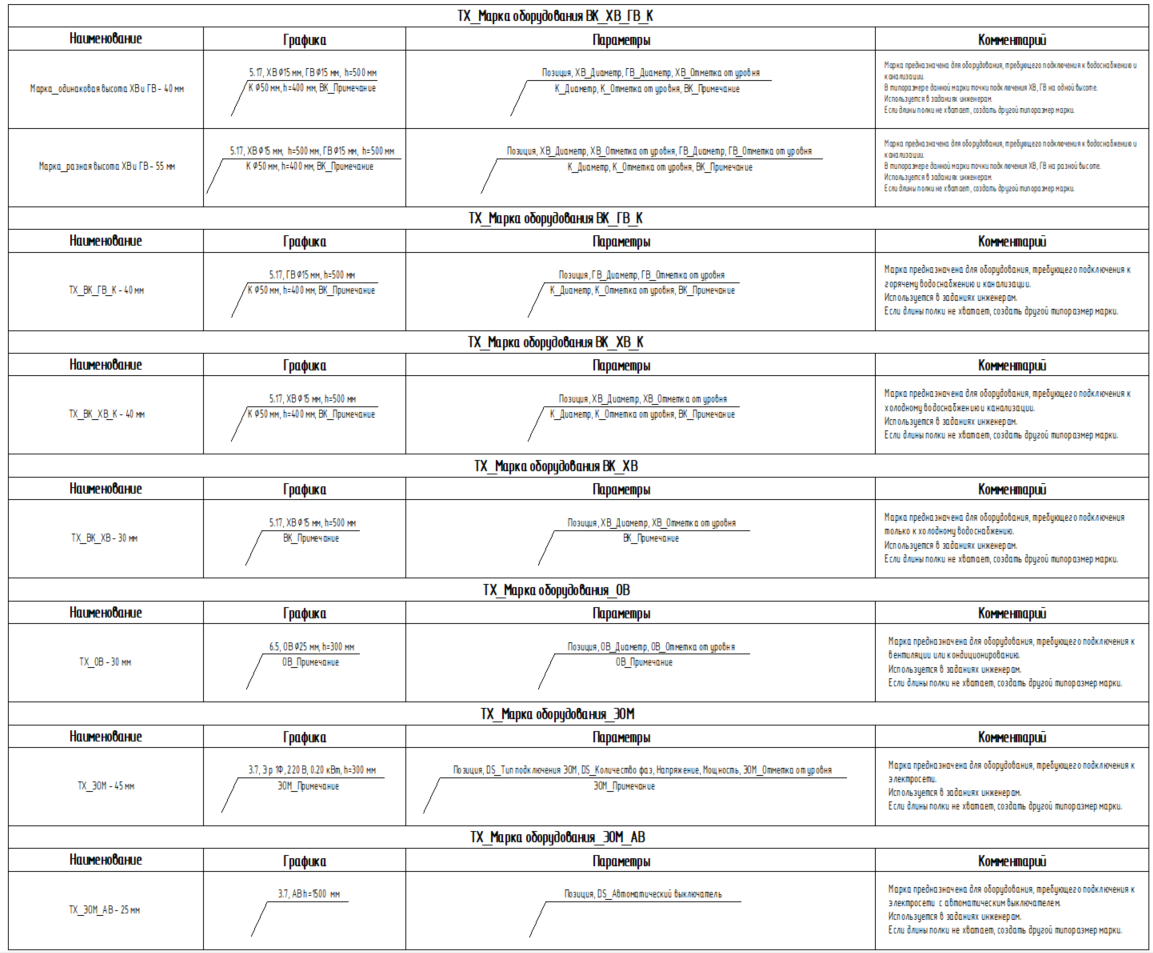

На стадии РД для выдачи задания инженерам смежным разделам для оборудования, подключённого к инженерным сетям, используется семейство марок, предназначенное для указания характеристик оконечных устройств инженерных систем:
- ТХ_Марка обобщенной модели_Точка — марка предназначена для обобщённой модели, подробно в статье Точки подключения;

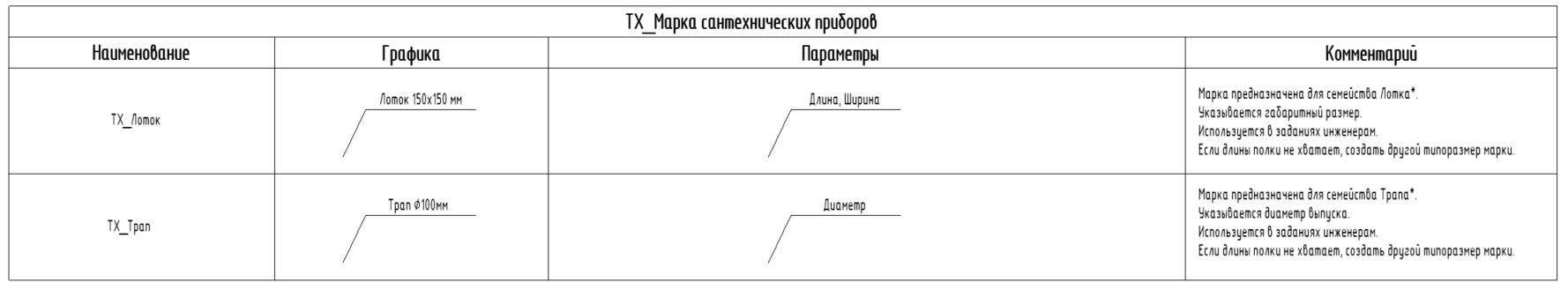

- ТХ_Марка оборудования ВК_ХВ_ГВ_К — марка предназначена для оборудования, требующего подключения к водоснабжению и канализации;
- ТХ_Марка оборудования ВК_ГВ_К — марка предназначена для оборудования, требующего подключения к горячему водоснабжению и канализации;
- ТХ_Марка оборудования ВК_ХВ_К — марка предназначена для оборудования, требующего подключения к холодному водоснабжению и канализации;
- ТХ_Марка оборудования ВК_ХВ — Марка предназначена для оборудования, требующего подключения к вентиляции или кондиционированию;
- ТХ_Марка оборудования_ОВ — марка предназначена для оборудования, требующего подключения только к холодному водоснабжению;

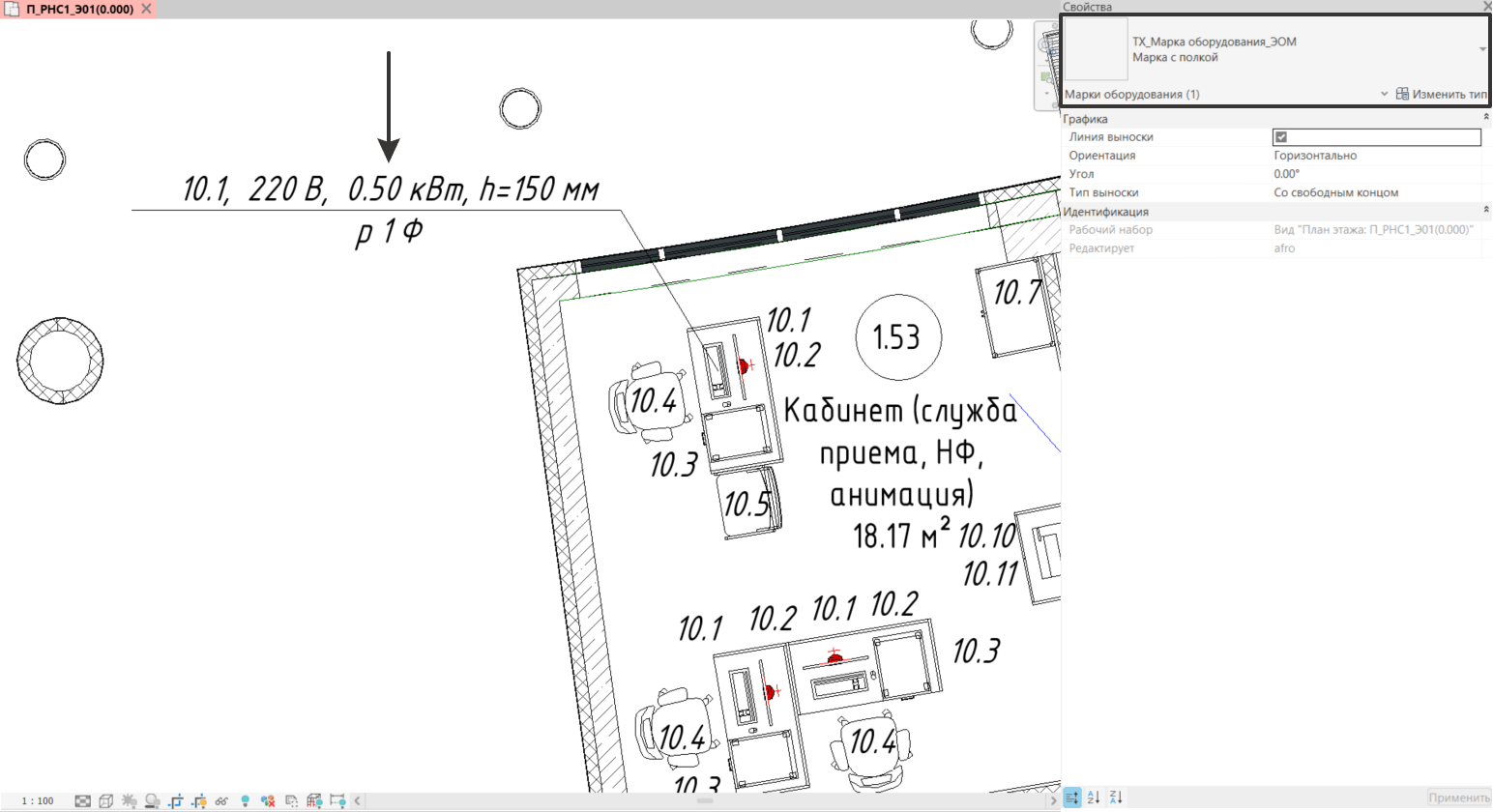

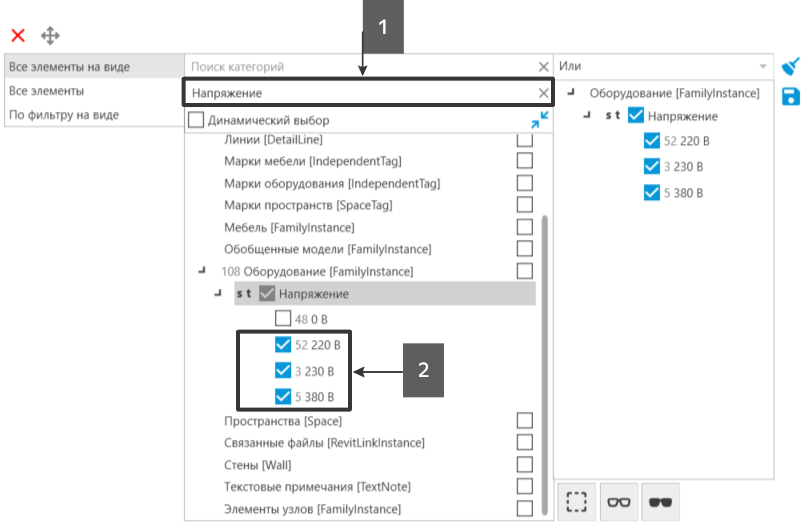

- ТХ_Марка оборудования_ЭОМ — марка предназначена для оборудования, требующего подключения к электросети;
- ТХ_Марка оборудования_ЭОМ_АВ — марка предназначена для оборудования, требующего подключения к электросети с автоматическим выключателем.

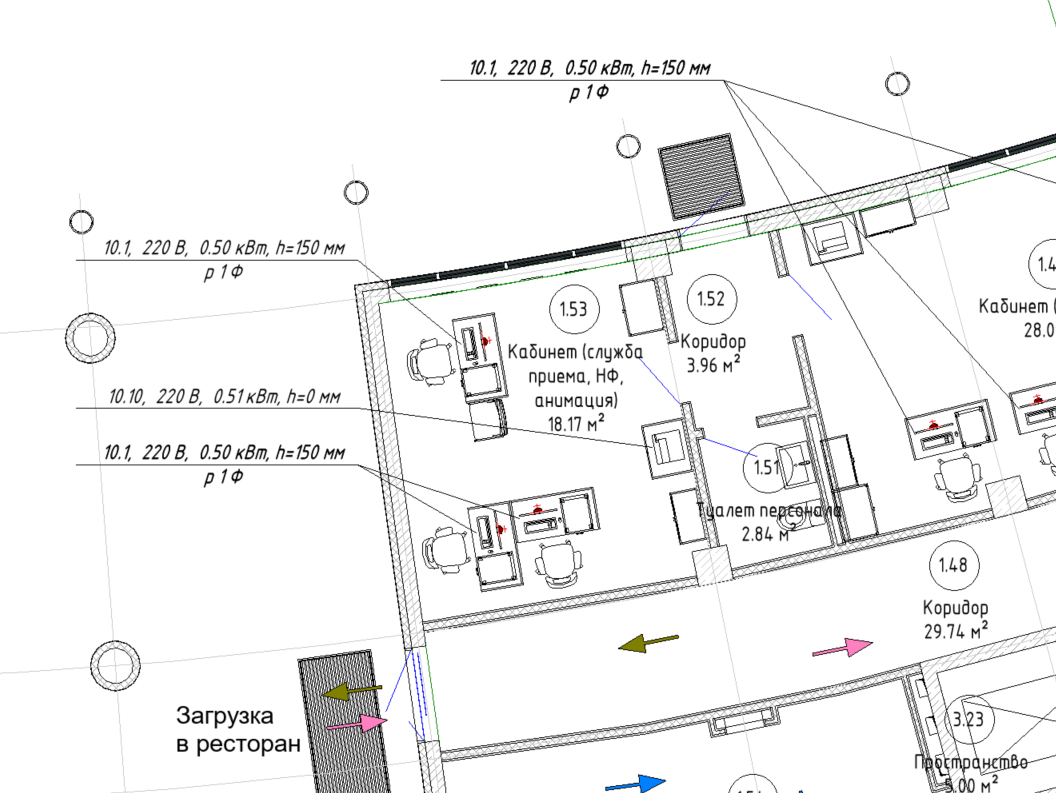

Важно: на плане задания маркировка точек подключения зависит от раздела:
- Для разделов ОВ, ЭОМ, СС — марка привязывается к семейству «ЗД_ТХ_ИОС» (одна точка подключения на элемент);
- Для раздела ВК — марка ставится непосредственно на оборудование, так как к одному элементу может быть подключено до трёх точек подключения.
