Семейство «Компенсатор»
Компенсатор — это элемент, который предназначен для компенсации вертикального и горизонтального смещения между сопрягаемыми поверхностями.
Семейство «Компенсатор» выполнен категорией «Оборудование».
Расположен по пути: «\\DSCLOUD\00_Processes_bim\02_Семейства\00_ЦБ\2021\07_Оборудование\01_АР\Компенсатор.rfa»

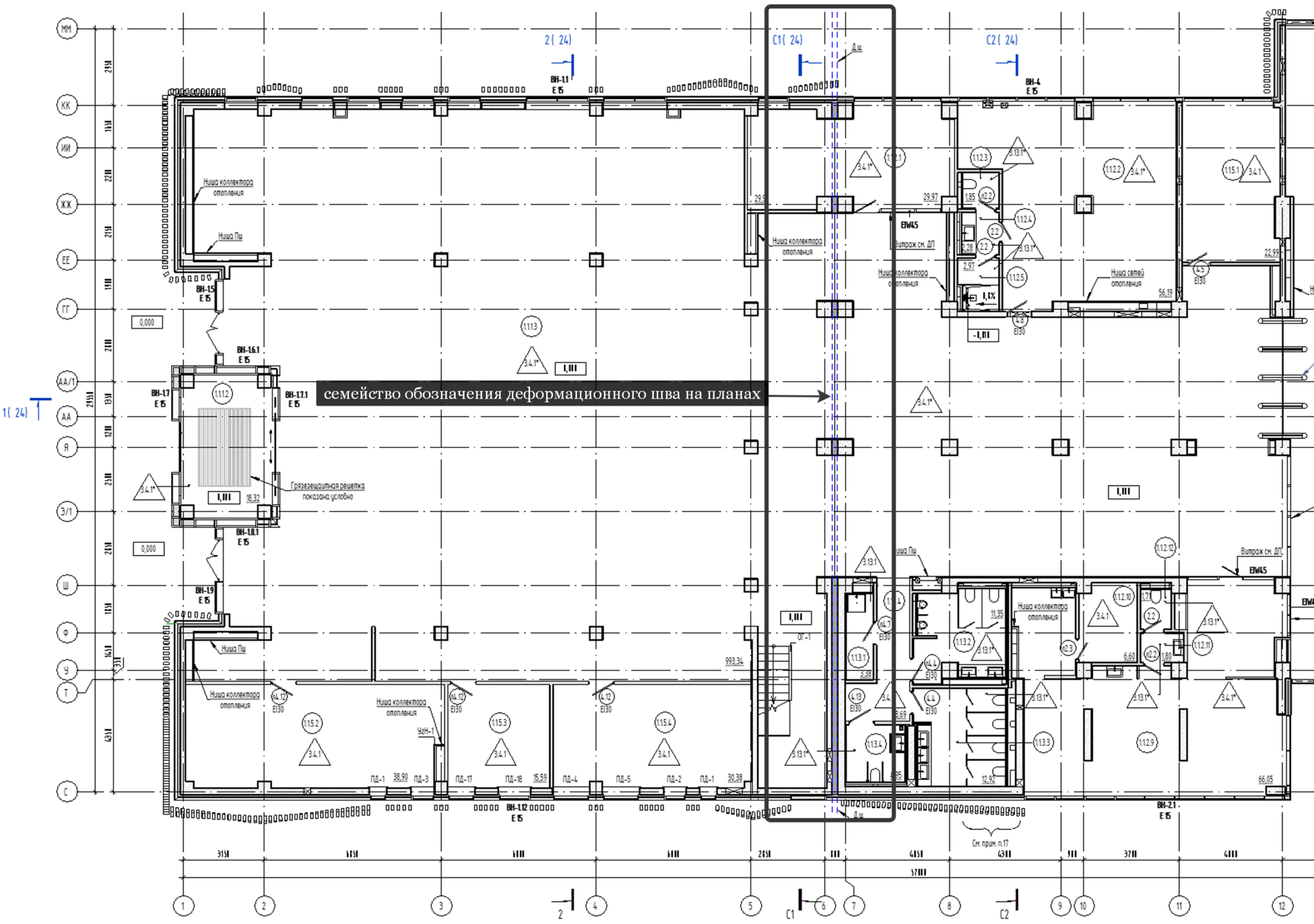

Размещение в модели семейства «Компенсатор»
Важно: при создании компенсатора можно нажать пробел, чтобы повернуть его на 90 градусов. Также для удобства можно использовать инструмент «Выровнять» или ручки управления. Таким образом, семейство «Компенсатор» можно располагать в деформационном шве или в проемах.

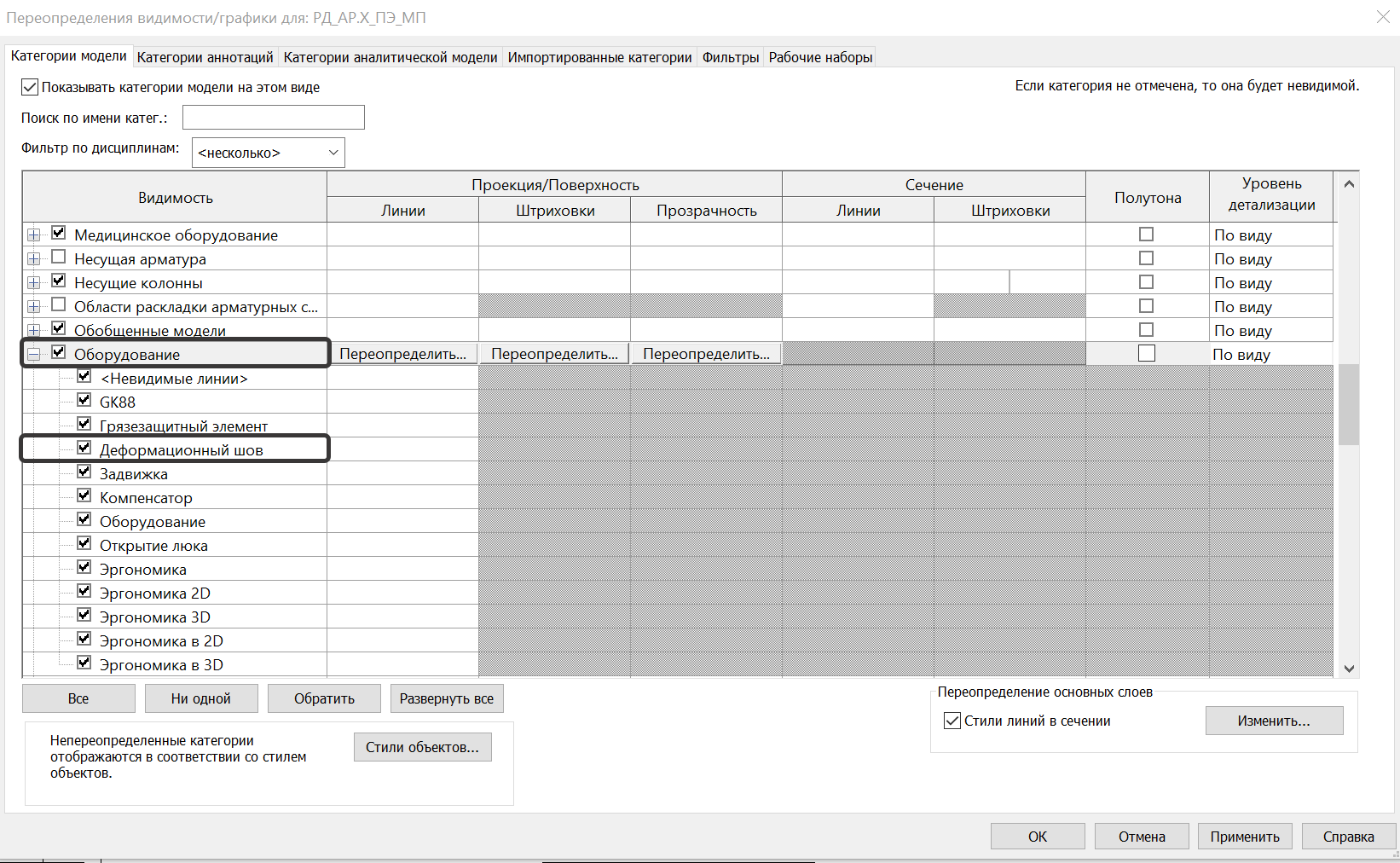

Для удобства отображения, если необходимо скрыть компенсатор, следует перейти в «Переопределения видимости/графики» и в категории «Оборудование» отключить подкатегорию «Компенсатор».
Компенсатор в семействе двери
Для отображения и подсчета компенсатора в дверном проеме следует перейти в параметры типоразмера (1), выбрать необходимый для отображения и подсчета элемент (2), и указать типоразмер компенсатора (3).
Важно: необходимо создать новый типоразмер двери, если планируется использование различных вариантов размещения компенсатора.
Спецификации
Для компенсатора, расположенного в семействе двери, необходимо назначить параметры для двери. Для отдельно расположенного семейства «Компенсатор» необходимо задать параметры самому семейству.

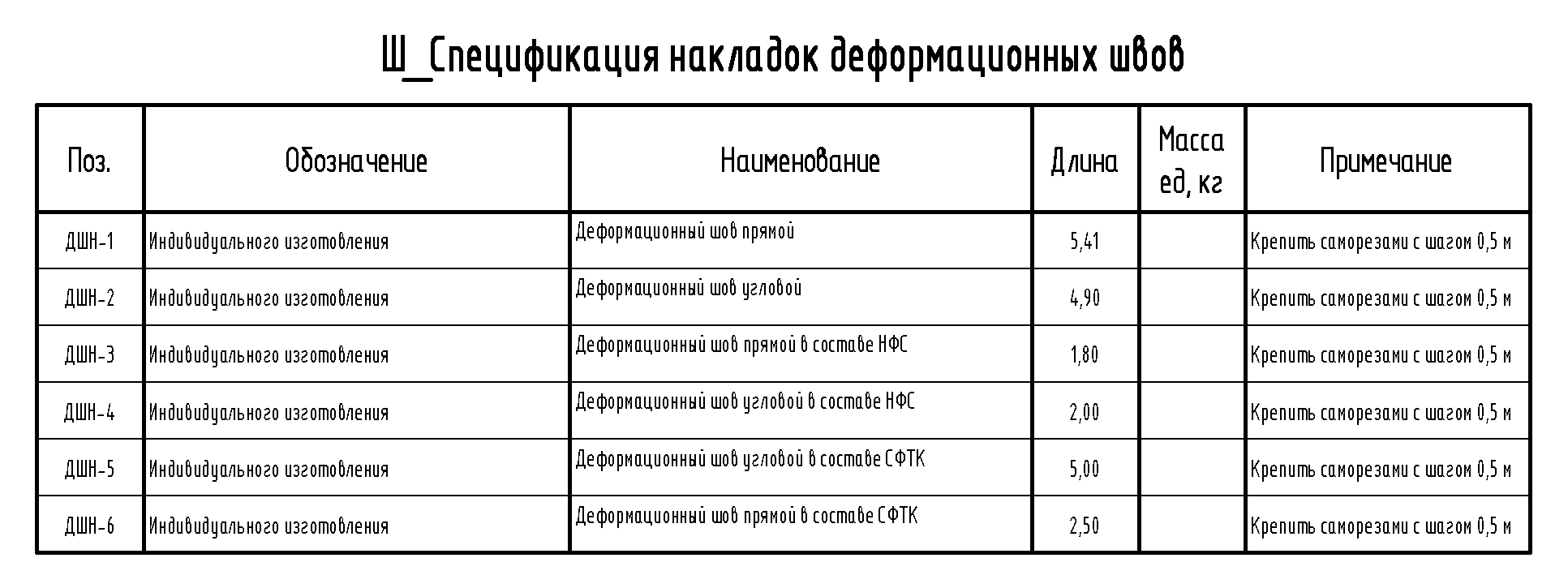

Потребуется две спецификации: «Спецификация металлических деталей» и «Ведомость металлических деталей».

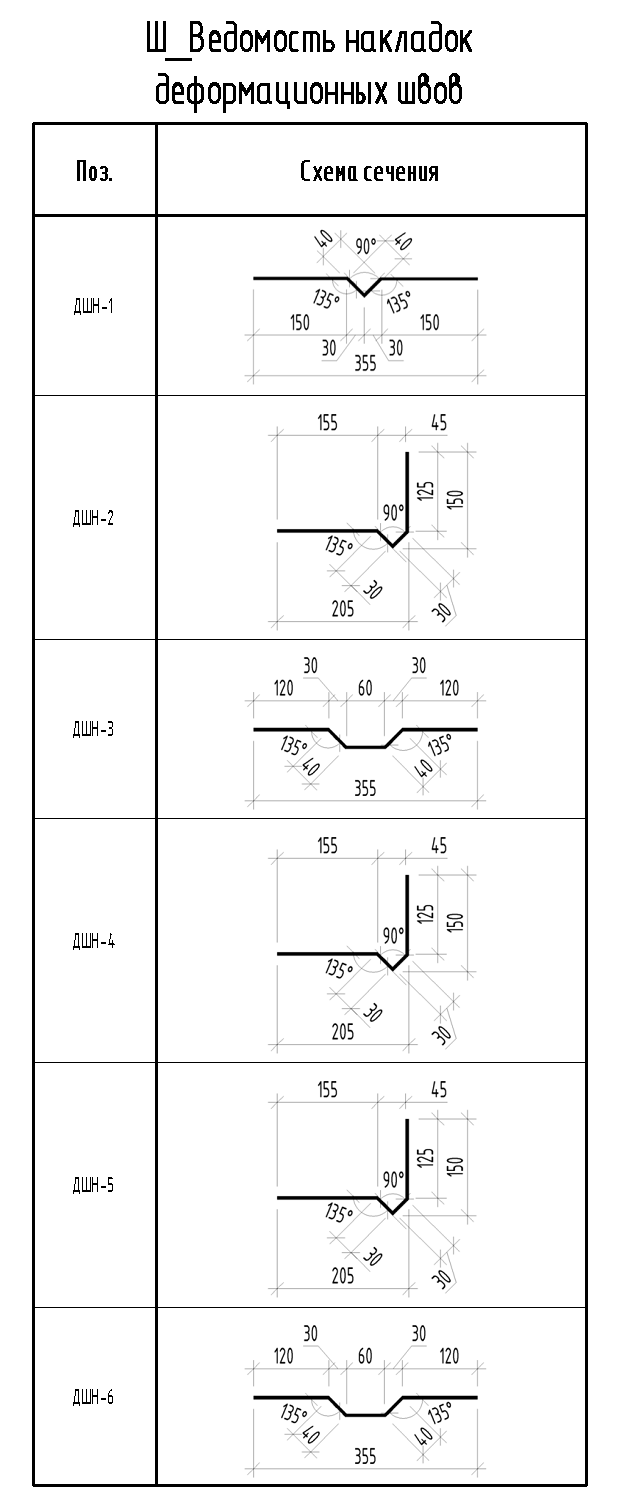

Эскизы компенсаторов расположены по пути:
«\\DSCLOUD\00_Processes_bim\02_Семейства\00_ЦБ\2021\07_Оборудование\01_АР_Изображения»
Важно: эскиз компенсатора уже заложен в семейство «Компенсатор». При необходимости разработки нового эскиза компенсатора следует поставить задачу на BPM или BM с указанием параметров.

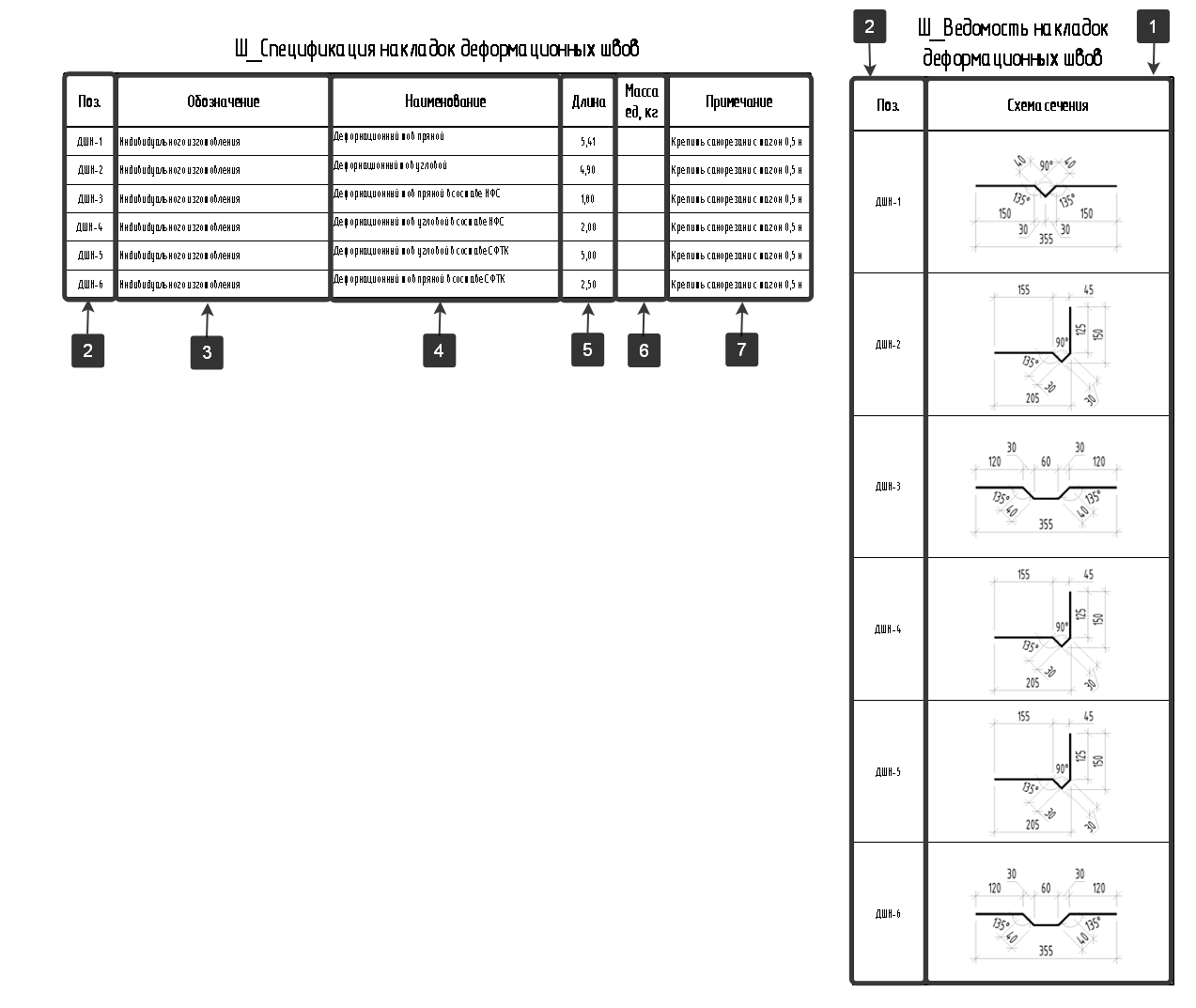

В «Спецификация металлических деталей» за заголовок отвечает параметр «Маркировка проема» (1).
В «Спецификация металлических деталей» и «Ведомость металлических деталей» параметр «Поз.» (2) соответствует параметру «Марка».
