Системный проем — инструмент, предназначенный для создания отверстий в стенах с целью установки окон, дверей или прокладки инженерных систем. Использование системного проема позволяет объединить помещения.
Примечание
Системный проём предназначен исключительно для объединения смежных помещений. Для корректного размещения окон, дверей и технологических отверстий необходимо применять соответствующие загружаемые семейства.

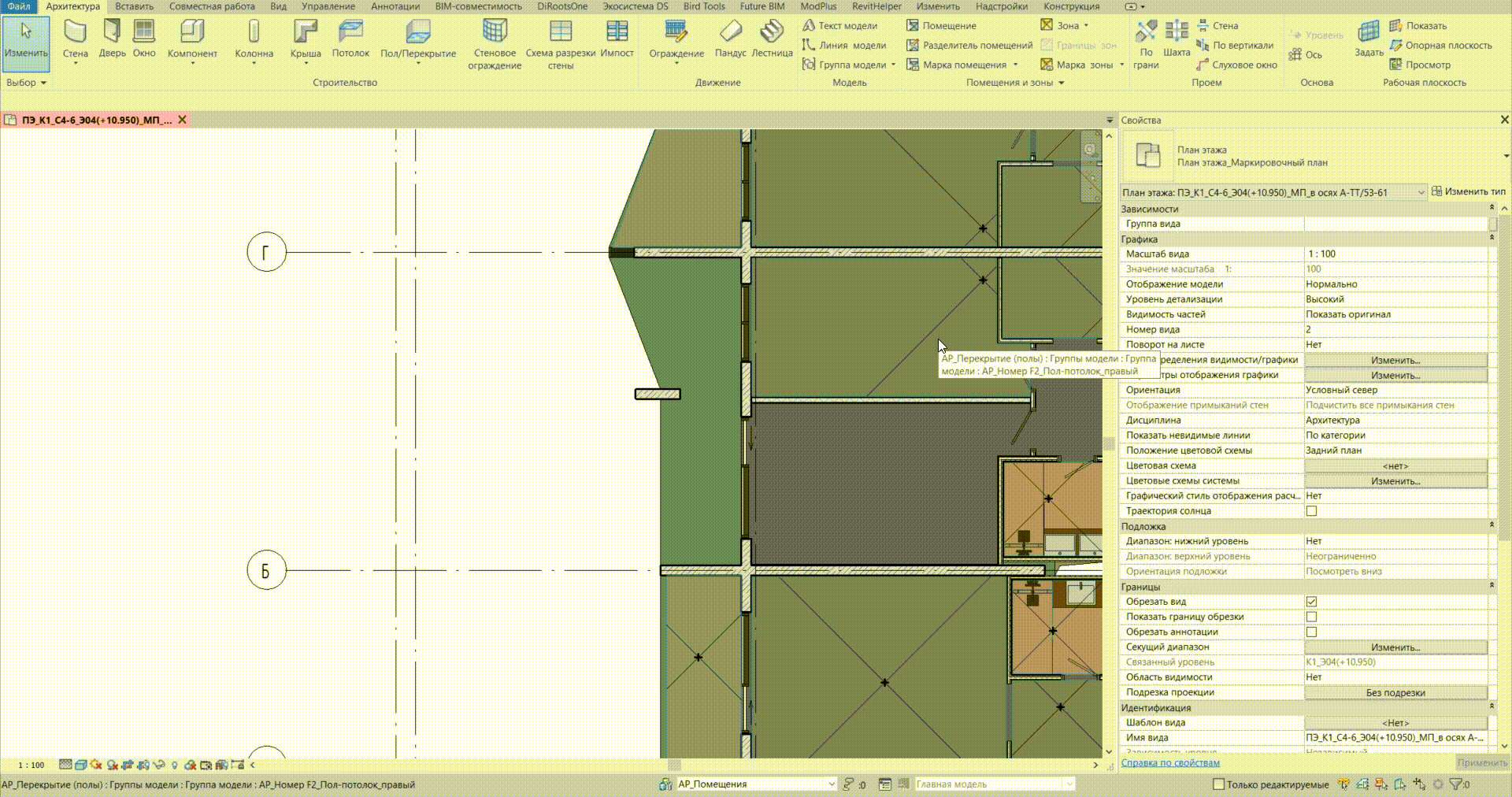

До применения системного проема в модели КР — два отдельных помещения в модели АР.
Создание системного проема в модели КР для объединения помещений в модели АР:
1. Подготовка к работе
⠀⠀1.1. Переход к рабочей области:

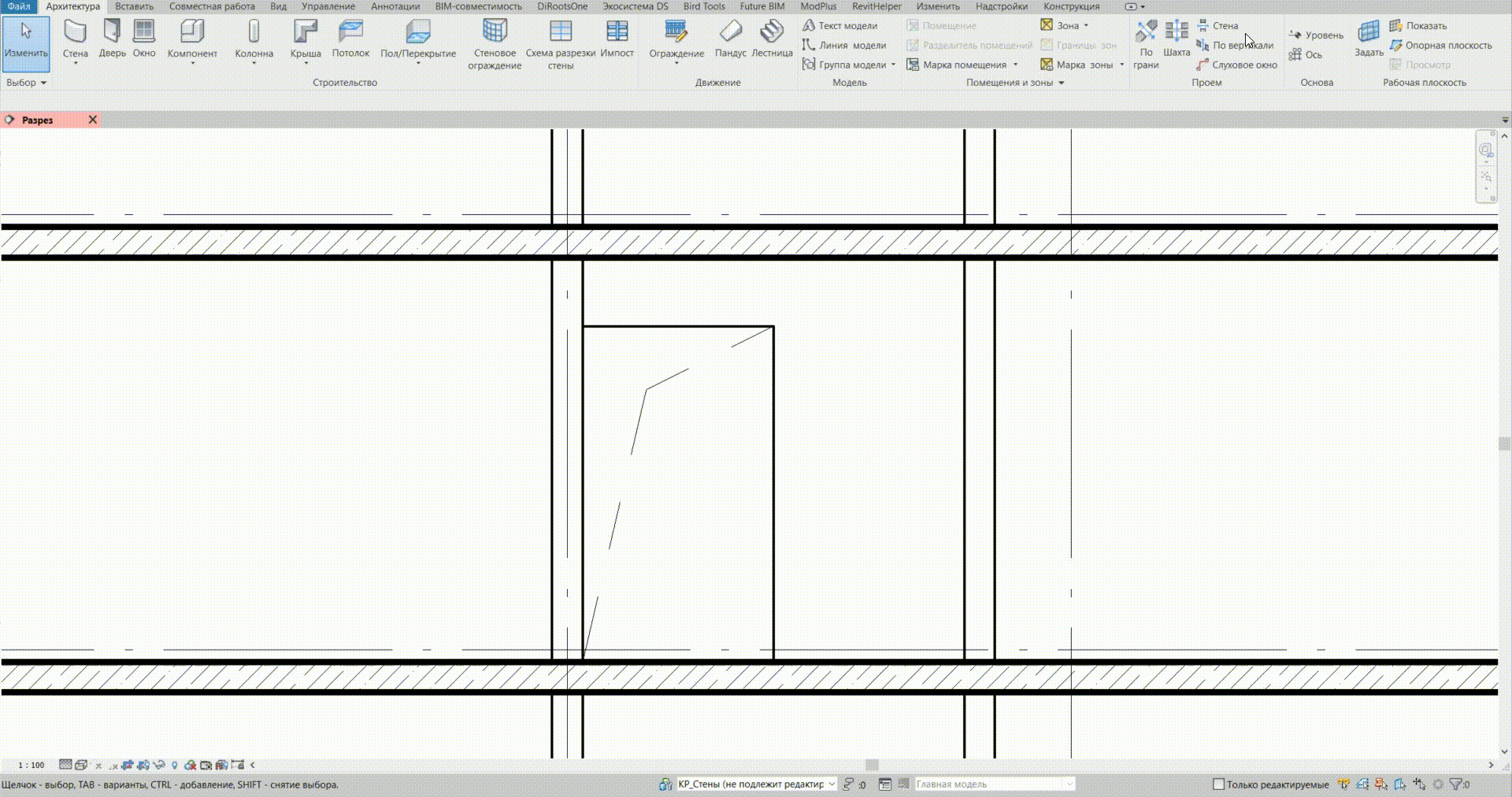

⠀⠀⠀⠀● DD ST открывает фрагмент плана с нужным помещением в модели КР;
⠀⠀⠀⠀● Выполняет разрез по дверному проему и переходит на него для дальнейшей работы.
Примечание
На разрезеудобней, точнее и быстрее всего сделать системный проем.
2. Создание проема

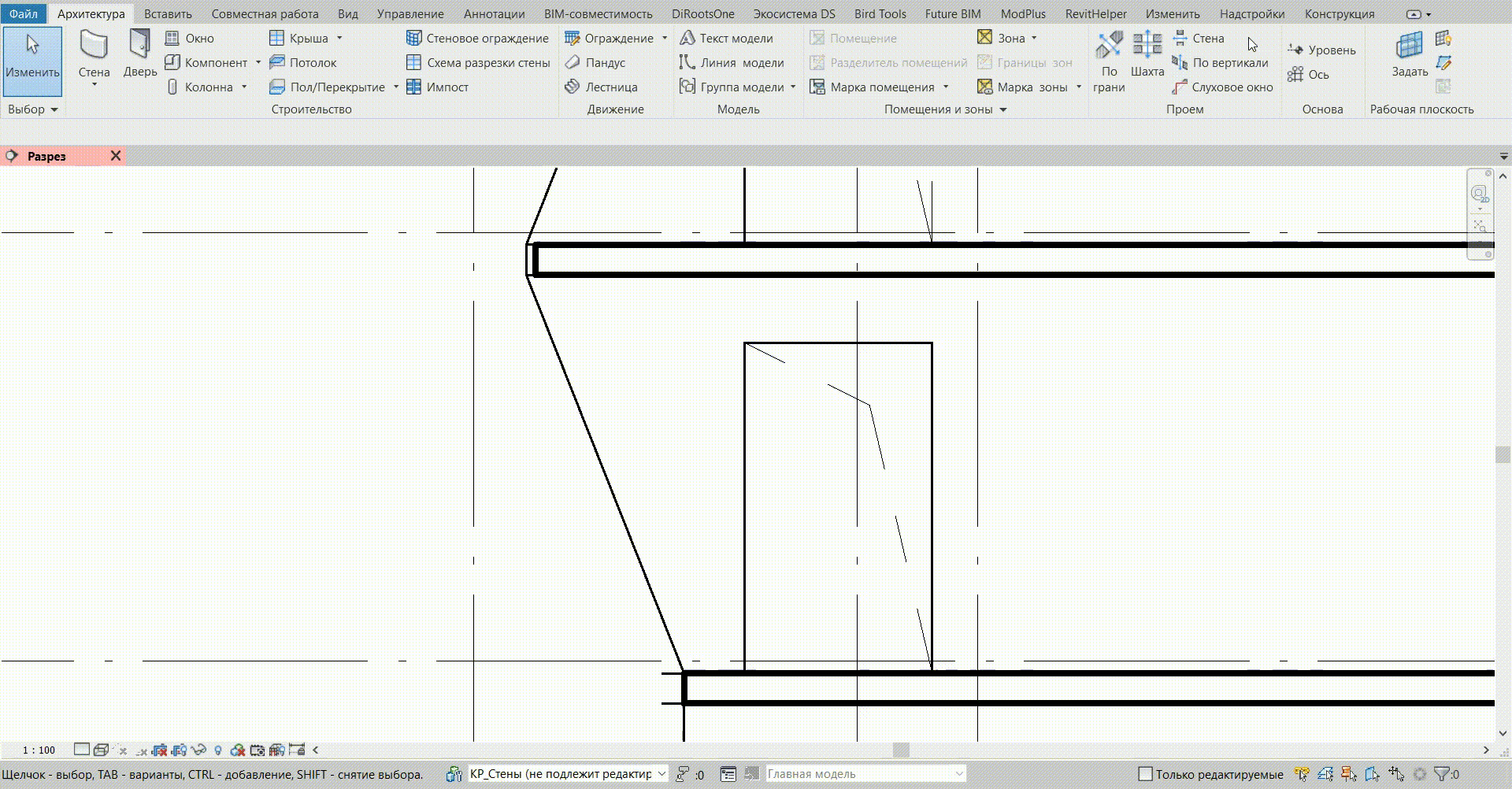

⠀⠀2.1. Формирование эскиза проема:

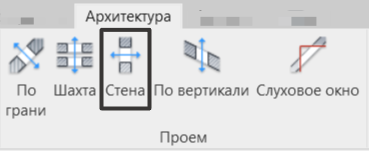

⠀⠀⠀⠀● DD ST выбирает инструмент «Проем в стене»;
⠀⠀⠀⠀● Выбирает стену, содержащую дверной проем; через которое должно проходить помещение;
⠀⠀⠀⠀● Создает эскиз проема.
3. Настройка параметров
⠀⠀3.1. Выделение элемента:
⠀⠀⠀⠀● DD ST выделяет созданный системный проем для дальнейшей настройки.
⠀⠀3.2. Установка высоты:
⠀⠀⠀⠀● Подтягивает временный размер до верхней грани проема;
⠀⠀⠀⠀● Устанавливает высоту проема равной 1000 мм.
Примечание
Высота системного проёма устанавливается строго 1000 мм для обеспечения:
⠀⠀⠀⠀● Визуального различия между системными и загружаемыми проёмами в модели;
⠀⠀⠀⠀● Удобного выделения проёмов через клавишу «Tab» при работе с элементами.
⠀⠀3.3. Выравнивание геометрии:
⠀⠀⠀⠀● Использует инструмент «Выровнять» для точного построения;
⠀⠀⠀⠀● Выровняет боковые грани системного проема по граням существующего дверного проема;
⠀⠀⠀⠀● Ширина системного проема должна соответствовать ширине имеющегося дверного проема;
⠀⠀⠀⠀● Выполняет выравнивание нижней грани.
4. Обновление центрального файла
⠀⠀4.1. Синхронизация данных:
⠀⠀⠀⠀● DD ST выполняет синхронизацию в модели КР;

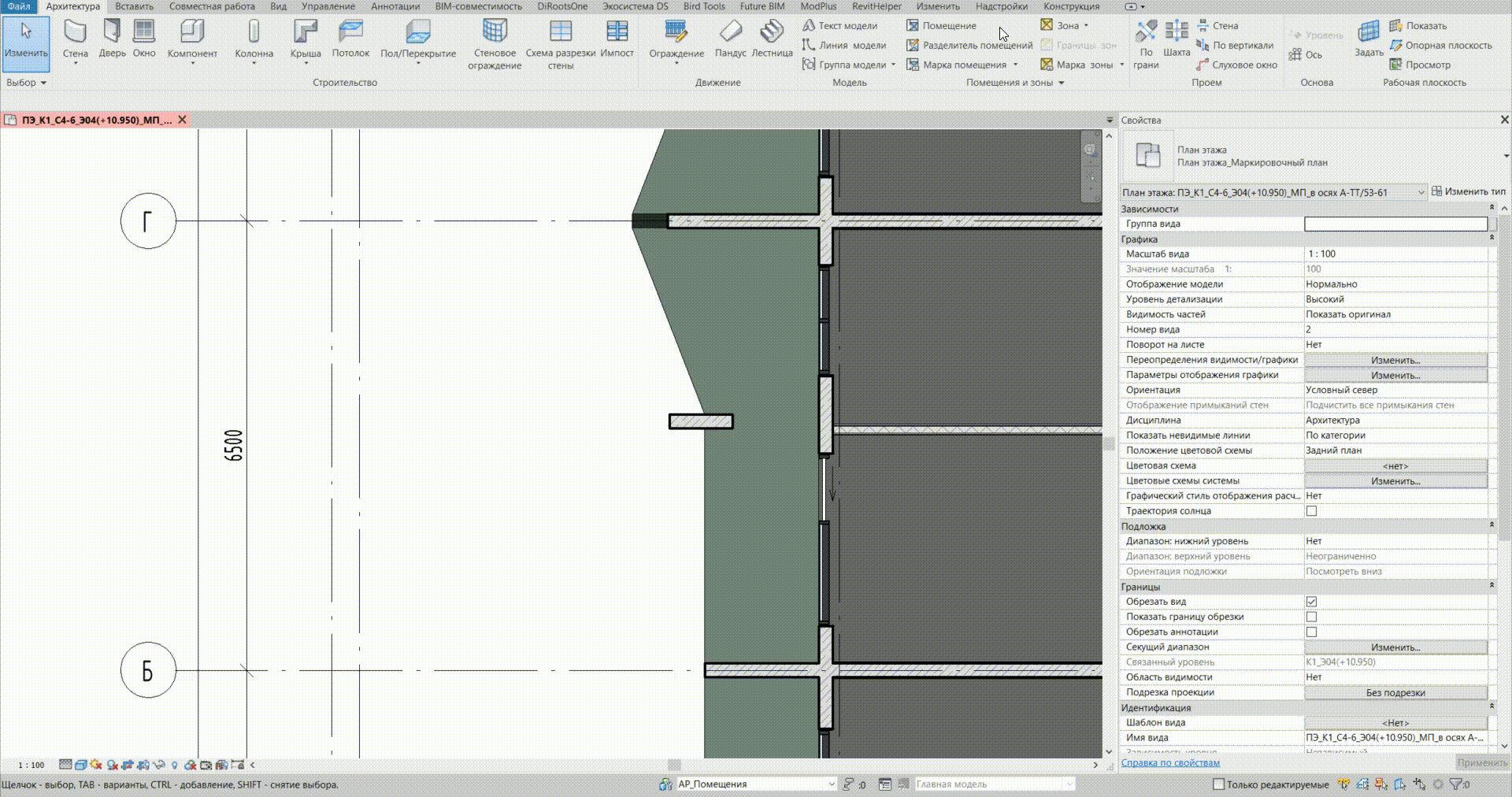

⠀⠀⠀⠀● DD AR обновляет связь КР в модели АР для отображения изменений.
⠀⠀4.2. Расстановка помещения:
⠀⠀⠀⠀● DD AR после обновления связи КР выполняет размещения единого помещения.
Примечание
Системный проём в модели КР создаётся исключительно по заданию от DC AR для формирования объединённых помещений.

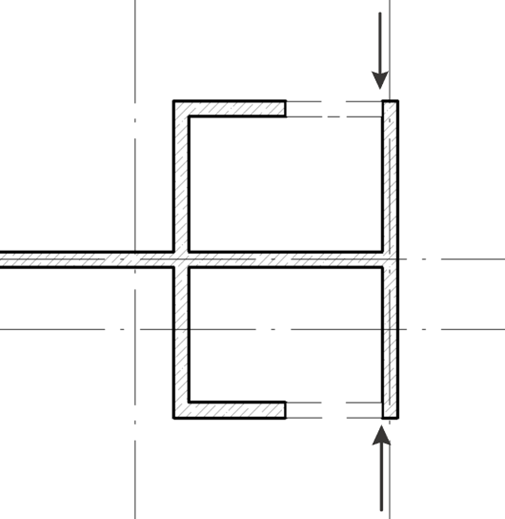

При моделировании системного проема, расположенного в месте соединения двух стен, и выравнивании его по ширине, система выдает предупреждение об отсоединении стен.
Для устранения данной ситуации необходимо уменьшить ширину проема на 1 мм со стороны второй стены.
