Наименование диспетчера проекта
Чтобы не допустить беспорядка видов/листов/спецификаций внутри модели, ниже представлена закрепленная схема диспетчера проекта.
Принята четырехуровневая двухуровневая организационная схема диспетчера проекта для раздела АР и трехуровневая для раздела КР.
Запрещено:
- Использовать Фильтрацию для Диспетчера проекта, только по согласованию с BPM;
- Менять организационную схему Диспетчера проекта, только по согласованию с BPM.
Раздел АР
Для видов используется следующий вариант организационной схемы диспетчера проекта:
Раздел + Комплект + DS_Назначение вида + Семейство с сортировкой по Имени вида
Рисунок 1.3.2.1.1 — Организационная схема диспетчера проекта Раздела АР: Виды

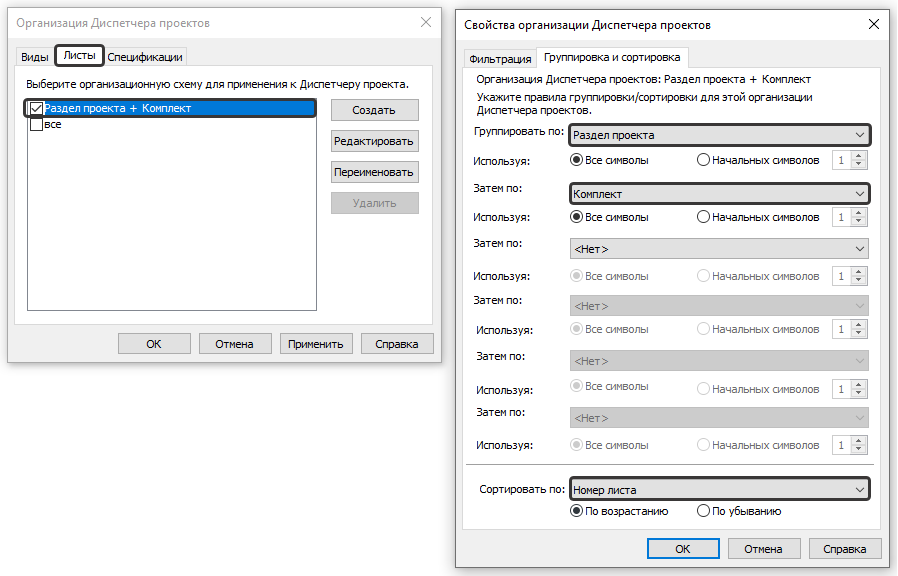

Для листов используется следующий вариант организационной схемы диспетчера проекта:
Раздел проекта + Комплект с сортировкой по Номеру листа
Рисунок 1.3.2.1.2 — Организационная схема диспетчера проекта Раздела АР: Листы

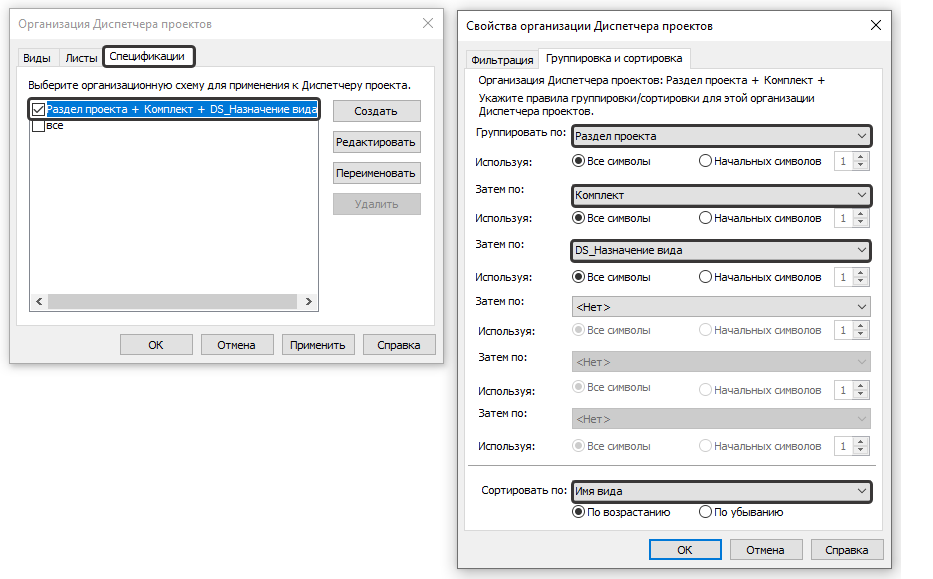

Для спецификаций используется следующий два варианта организационной схемы диспетчера проекта:
Раздел проекта + Комплект + DS_Назначение вида с сортировкой по Имени вида
Рисунок 1.3.2.1.3 — Организационная схема диспетчера проекта Раздела АР: Спецификации
Параметры и значения диспетчера проекта
Параметры диспетчера проекта
Таблица 1.3.2.1.6 – Общие параметры участвующие в организации диспетчера проекта
| Параметр | Группирование параметров | Категории | Примечание |
|---|---|---|---|
| Раздел проекта | Данные | Виды Листы Спецификации | Участвует в заполнении штампа |
| Комплект | Участвует в заполнении штампа | ||
| Марка конструкций | Только в разделе КР | ||
| Этаж | Только в разделе АР |
Значения параметров диспетчера проекта
Таблица 1.3.2.1.7 – Пример значений по уровню 1 диспетчера проекта:
| Уровень 1 (Раздел проекта) | Описание |
|---|---|
| BIM | Стартовый лист, шаблоны, контроль качества и т.д. |
| WIP | Всё, что находится в разработке по USER |
| Р | Рабочая документация |
| П | Проектная документация |
| АГО | Архитектурно градостроительный облик |
| ОПР | Объемно планировочные решения |
| ФРС | Федеральная регистрационная служба |
| ДМ | Демонстрационные материалы |
| АИ | Архитектурные интерьеры |
| ЗД | Задания, передающиеся смежным разделам |
| АН | Авторский надзор |
| СЗ | Согласование с заказчиком |
Таблица 1.3.2.1.8 – Пример значений по уровню 2 диспетчера проекта:
| Уровень 2 (Комплект) | Описание |
|---|---|
| КК | Контроль качества |
| Шаблон | Шаблоны 3D видов для контроля качества |
| Задание ГП | Чертежи заданий для генплана |
| Задание ИОС | Чертежи заданий для инженеров ИОС |
| Заказчику | Чертежи для согласования с заказчиком |
| АР1 | Комплект раздела АР1 |
| КР1 | Конструктивные решения |
| КЖ-0.1 | Комплект раздела КЖ-0.1 |
| USER | Всё, что находится в разработке по USER |
Таблица 1.3.2.1.9 — Пример значений по уровню 3 диспетчера проекта:
| Уровень 3 (Марка конструкции/Этаж) | Описание |
|---|---|
| Лм1 | Лестница монолитная 1 |
| Пм1.1 | Перекрытие монолитное |
| КЖ5 | Комплект раздела КЖ5 |
| Э01 | Этаж |
