Вкладка «Управление»

Штриховки

Статья находится в разработке

Образцы линий

В шаблоне АР настроены основные Образцы линий:

• DS_GOST_Штриховая
• DS_GOST_Штрихпунктирная
• DS_GOST_Штрихпунктирная 2 точки
• DS_Линия разреза

Часть из них применяется для настройки подкатегорий и отдельных семейств.

Образец линии «DS_Линия разреза» применяется для применения в стиле линии разреза на планах.

В шаблоне АР закреплено Наименование образцов линий

Стили линий

Стили линий используются в инструментах:

• «Линия модели»,
• «Линия детализации» (Аннотации),
• «Цветовая область» / «Область маскировки» (Аннотации),
• «Линии» (Изменить — Вид),
• «Силуэты» в настройках перспективного вида
• «Линии сетки» / «Рамка» для спецификаций.

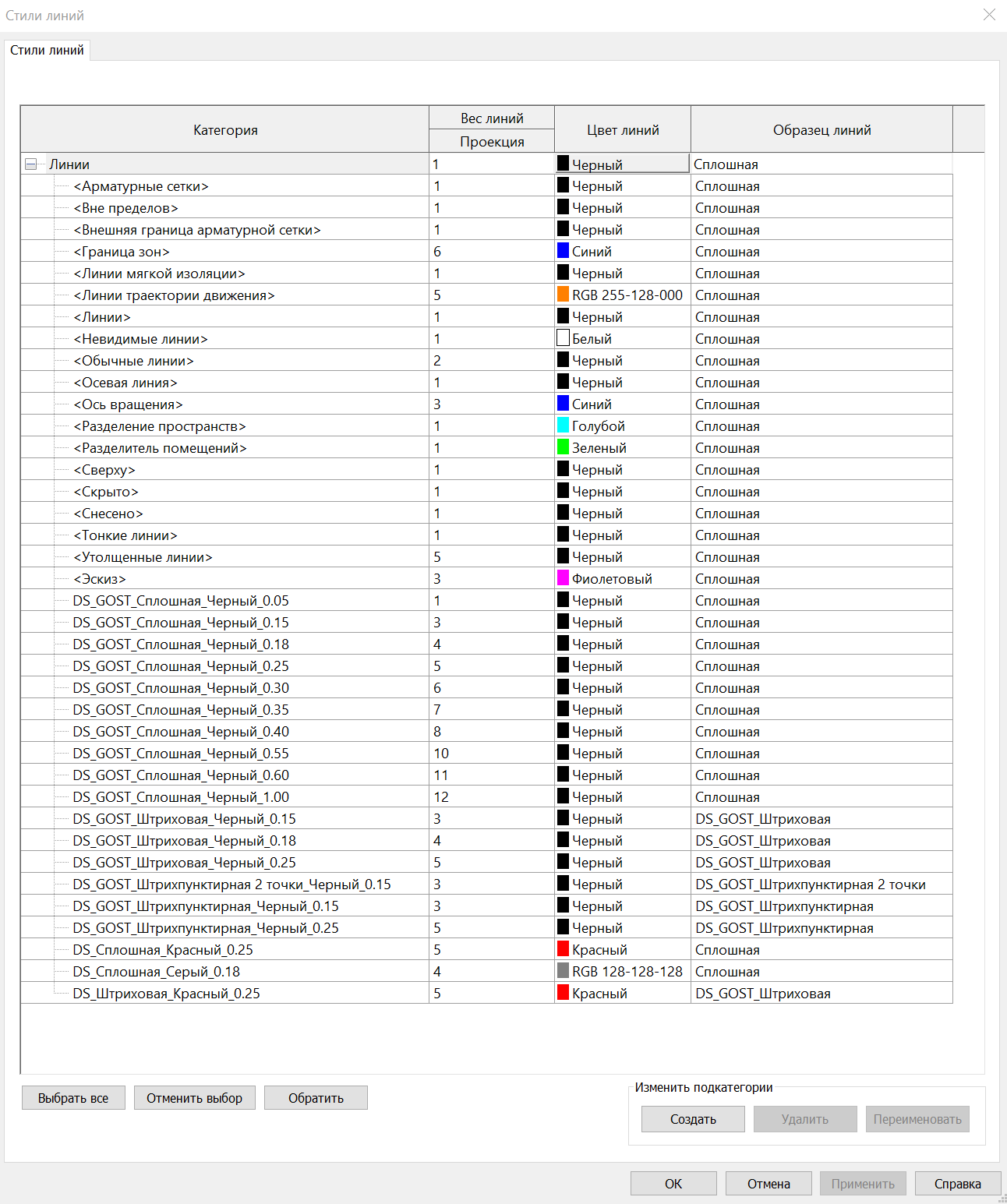

В шаблоне АР настроены основные Стили линий:

• Системные стили линий (не удаляемые);
• Пользовательские стили линий (с префиксом DS_GOST и DS_).

Важно:
Линии границ зон, разделителей помещений и пространств, арматурных сеток и даже линии эскиза элементов также настраиваются в Стилях линий, а не в Стилях объектов.

Запрещено:

1. Изменять толщины линий;
2. Добавлять новые линии без согласования с BPM;

В шаблоне АР закреплено «Наименование стилей линий»

Веса линий

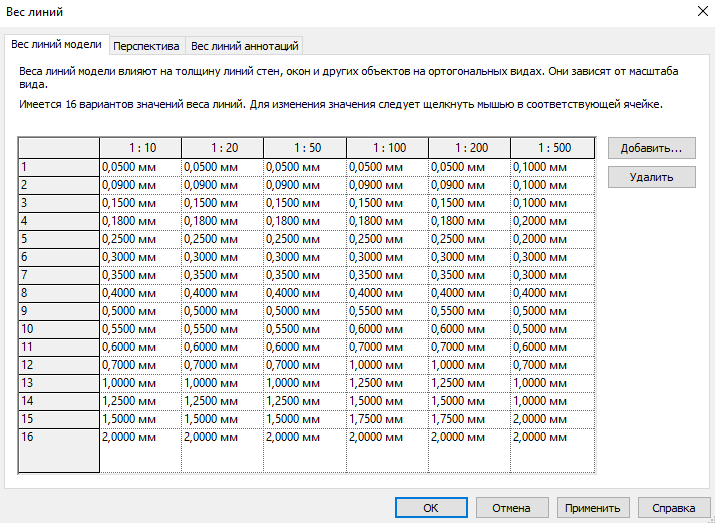

Вес линий модели

Для отображения элементов модели на планах, разрезах, фасадах, 3D – видах, используются веса линий из вкладки «Веса линий модели».

Исключения:
Веса линий модели не используются на виде перспективы. Для перспективы используется вкладка веса линий «Перспектива».

При настройках Веса линий модели приняты следующие вводные данные:

● За основную разрезную линию «S» (такой линией рисуют стены, перекрытия и другие элементы в сечении по ГОСТ 2.303-68*) принят вес линии №7. Таким образом, ⅓ S — это вес линии №4, а ⅔ S — это вес линии №5.

● Более толстые линии начинаются с веса линии №5 до №9.

● Вес линии №1 зарезервирован за штриховками. Изменить номер веса линии штриховок невозможно.
В случае, когда нужны более толстые линии у штриховки в крупном масштабе, необходимо обратиться с запросом для согласования в BIM отдел.

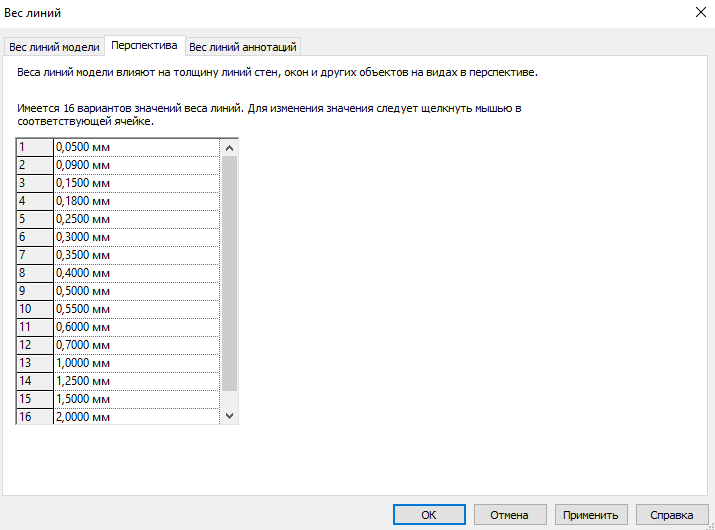

Вес линий перспективы

Для отображения элементов модели на перспективных видах используются веса линий из вкладки «Перспектива».

Веса №1 — 9 используются для элементов модели, и эти же веса (указанные в меню «Стили объекта» или «Переопределение видимости / графики» для линий «Проекции») используются для отображения объектов в перспективе. Поскольку перспективные виды не имеют масштаба, за образец принята настройка весов линий модели для масштаба 1:100

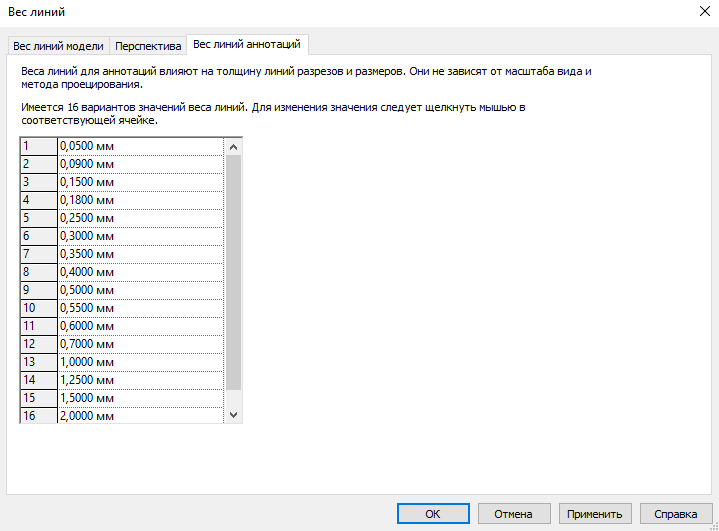

Вес линий аннотаций

Для отображения элементов аннотаций используются веса линий из вкладки «Вес линий аннотаций».

Важно:

Инструменты узлов («Элементы узла», «Цветовые области»), хотя и находятся на панели «Аннотации», по настройкам весов линий относятся к элементам модели (т.к. их размер при печати зависит от масштаба, т.е. они не аннотативны). Поэтому при их настройке следует ориентироваться на «Веса линий модели».

Ключевые моменты:

Вес линий №1 по умолчанию закреплен за штриховками стен, полов, кровли и т.д.
Вес линий №2 по умолчанию закреплен за штриховками потолков.

Вес линии №2 в Revit является одним из самых часто используемых «тонких» весов после единицы. Помимо штриховки потолка, он часто встречается в следующих элементах:

• Графика дверей и окон: В стандартных семействах Revit вес линии №2 часто назначается для линий открывания дверей на плане (дуги и прямые), а также для тонких элементов оконных рам в проекции.
• Сантехника и оборудование: Для категорий «Сантехнические приборы» и «Электрооборудование» вес линии №2 используется в режиме проекции, чтобы приборы выглядели четко, но не перетягивали на себя внимание, как несущие стены.
• Детализация и узлы: В 2D-компонентах детализации вес линии №2 часто служит для отрисовки второстепенных линий (например, крепежных элементов или тонких слоев изоляции).
• Аннотации и обозначения: Некоторые марки, линии выносок и стрелки размеров могут использовать вес линии №2 для лучшей читаемости при печати на больших листах.
• Элементы генплана: Линии дорог, тротуаров и топографии в режиме проекции также нередко настраиваются на вес 2, чтобы отделять их от самых тонких линий штриховки грунта (которые обычно имеют вес линии №1)

Стили объектов

Статья находится в разработке

Материалы

Статья находится в разработке

Параметры площадки и система координат проекта

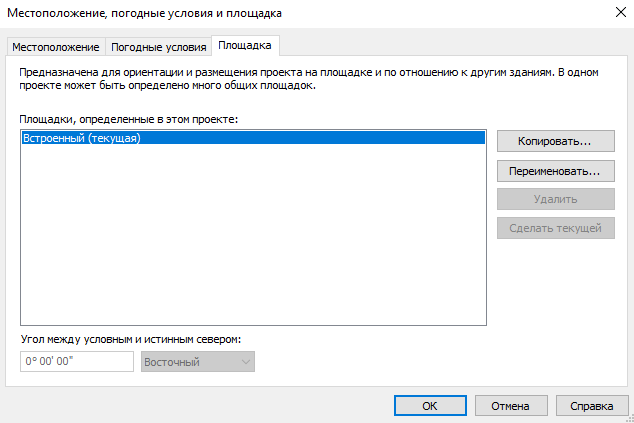

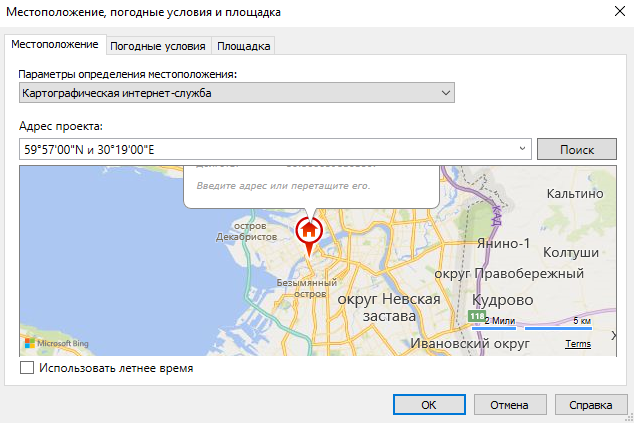

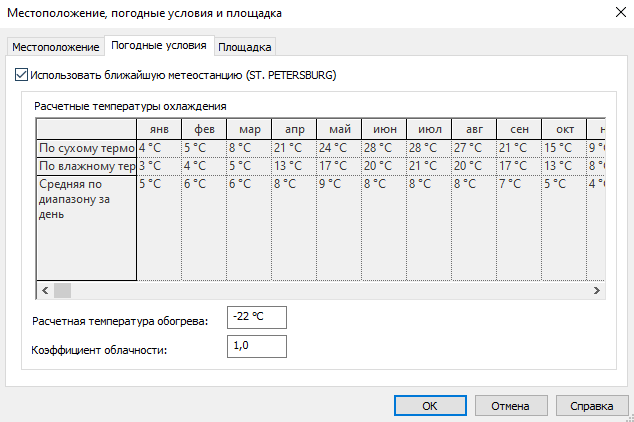

Точка съемки и Базовая точка проекта всех шаблонов находятся в системном начале координат проекта Revit. В шаблоне АР настроена одна площадка «По умолчанию» (Управление — Местоположение, погодные условия и площадка).

Стадии

Статья находится в разработке
