Шаблоны планов этажей разделяются по следующему принципу:
- планы этажей (План этажа_Демонстрационные материалы). В этом типе будут размещаться планы всех необходимых этажей для Заказчика, риэлторов и дальнейшего демонстрационного использования. Будет применяться специальный шаблон вида со своими настройками видимости категорий и семейств;
- планы этажей (План этажа_Задание инженерам). Предназначены для создания видов планов этажей, которые в дальнейшем будут использованы для выдачи заданий Инженерам. Применяется индивидуальный шаблон вида;
- планы этажей (План этажа_Задание конструкторам). Планы этажей, подготовленные для выдачи заданий конструкторам;
- планы этажей (План этажа_Основной комплект). Расположение основного набора рабочих планов всех уровней, в дальнейшем используемых для размещения на Листах. Вся основная работа над проектом происходит именно в этой категории – Основной комплект. Не допускается размножать план одного и того же этажа несколько раз. Все лишнее и не относящееся к основным видам основного рабочего комплекта проекта будет удаляться BPM;
- планы этажей (План этажа_Основной комплект_Кладочный план). На кладочных планах этажей наносятся основные внешние и внутренние размерные линии, обозначающие привязки внутренних и наружных стен и перегородок, привязки окон и дверей, а также показываются перемычки, марки стен и помещений и т.д.;
- планы этажей (План этажа_Основной комплект_Маркировочный план). На маркировочных планах этажей наносятся марки окон, дверей, помещений и полов, уклоны, высотные отметки (при разном уровне и перепаде высот в горизонтальной плоскости пола), отверстия в стенах. Также показываются КИВы, все условные обозначения и примечания, соответствующие текущему уровню этажа;
- планы этажей (План этажа_Пользователь (IPET)). Рабочие виды планов этажей, созданные конкретным пользователем с именной аббревиатурой. Создаются для удобной навигации по Диспетчеру проекта и работы несколькими пользователями на одном уровне – например, при разномасштабной работе на плане 1 этажа и отображении разных категорий элементов на виде. На своих планах пользователь свободно и независимо от шаблонов видов может применять различные настройки сечения планов, уровня детализации, видимости категорий, ссылок и т.д., не затрагивая виды, предназначенные для оформления, и не мешая другим пользователям с их настройками на их видах. Для первоначальной настройки пользовательского вида необходимо обращаться к BPM;
- планы этажей (План этажа_Фрагмент плана). Используются для создания отдельных фрагментов плана этажа и более детальной проработки элементов. Применяется более крупный масштаб – 1:10, 1:20, 1:50;
- планы этажей (План этажа_Выдача по запросу). Используются для предварительной выдачи документации Заказчику при наличии такого запроса;
- планы этажей (План этажа_Подвесные потолки). Используются для создания планов подвесных потолков;
- планы этажей (Федеральная Регистрационная служба (ФРС)). Используются для оформления планов, направляемых в Федеральную Регистрационную службу.
Шаблон вида задания от АР к ГП (Revit to DWG)

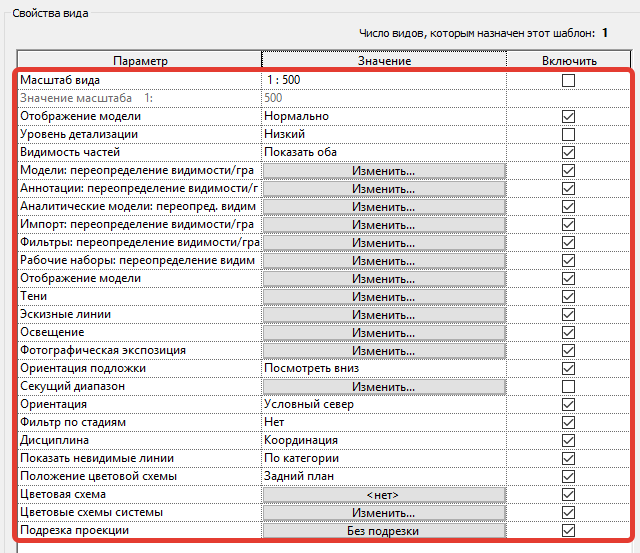

Шаблон создан в соответствии с требованием специалиста Генплана. Общие положения:
- отображение модели – «Нормально»;
- уровень детализации вида – «Низкий»;
- видимость частей – «Показать оригинал»;
- ориентация подложки – «Посмотреть вниз»;
- ориентация – «Условный север»;
- фильтр по стадиям –«Нет». При необходимости или использовании в проекте стадий, выставляется нужная категория;
- дисциплина – «Координация»;
- показать невидимые линии – «По категории»;
- положение цветовой схемы – «Задний план».
На плане, выдаваемого от АР к ГП обязательно должны быть:
- стены;
- помещения и их наименования;
- окна и двери;
- козырьки;
- крыльца;
- лестниц;
- высотные отметки.
В шаблоне отключены следующие категории:
- Категории модели: комплекты мебели, крыши, мебель, несущая арматура, области раскладки арматурных стенок, обобщённые модели, ограждение, озеленение, осветительные приборы, помещения (заливка внутренней области, объект, цветовое обозначение), потолки, проёмы для шахты, растровые изображения, ребра жёсткости несущей конструкции, сантехнические приборы, соединения несущих конструкций, соединители несущей арматуры, специальное оборудование, стены (невидимые линии, общие ребра), топография, фермы, формы, части, шкафы, электрические приборы, электрооборудование, элементы узлов.
- Категории аннотаций: оси, размеры, разрезы, фасады.
- Импортированные категории.
- Отключены все штриховки.
- Связанные файлы: следует отключить все, если в файле не используется вложенный файл конструктива.
Дополнения к шаблону:
- На вид добавлена памятка с информацией о действиях, необходимых для каждой модели. Обязательно следует проверить соответствия элементов модели своим рабочим наборам.
- Расставить высотные отметки входов, при наличии перекрытия / пандуса / лестницы перед входом – указать отметку земли.
- Необходимо проверить в модели наличие приямков и водосточных труб, если они заложены в проекте.

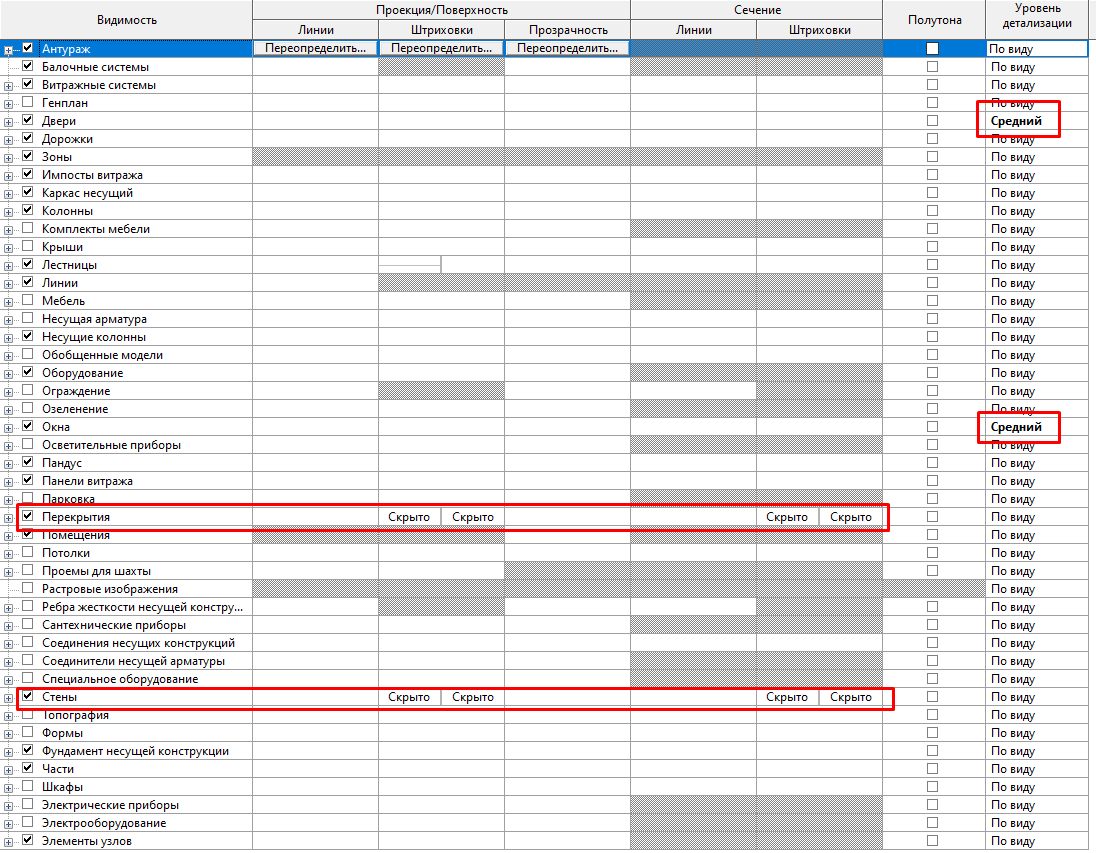

- Проверяется видимость связанного файла КР:
- у категорий модели перекрытия и стены переопределены видимость «Проекция / Поверхность» и «Разрез»;
- у категории модели «Двери» и «Окна» уровень детализации – «Средний». Остальные категории – по виду.
5. Меняется марка помещений – с «Марка помещений — номер» на «Марка помещений — имя».
6. Контур здания не обрисовывается.
