Спецификации

Общее описание

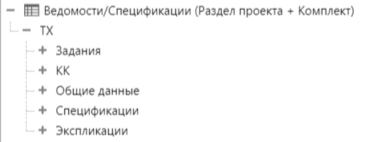

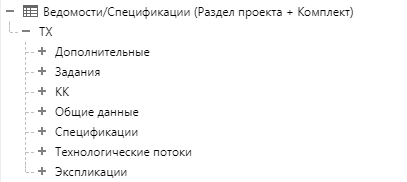

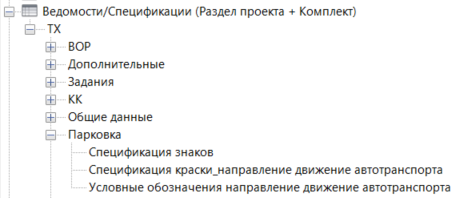

В рамках шаблона ТХ предусмотрены следующие типы спецификаций:

• Задания – необходимы для выдачи задания смежным разделам;
• КК – Контроль Качества, проверочные спецификации;
• Общие данные – ведомости чертежей, перечни ссылочных и прилагаемых документов;
• Спецификации – спецификация мебели и оборудования;
• Экспликации – экспликации пространств и помещений.

Примечание

Все вышеуказанные спецификации представляют собой шаблон. Для применения в проекте необходимо:
— Скопировать соответствующую шаблонную спецификацию;
— Разместить его в соответствии с иерархией диспетчера проекта;
— Переименовать в соответствии со статьей Правила наименования.

Задания

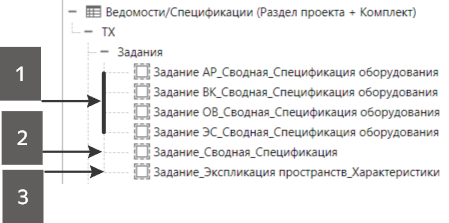

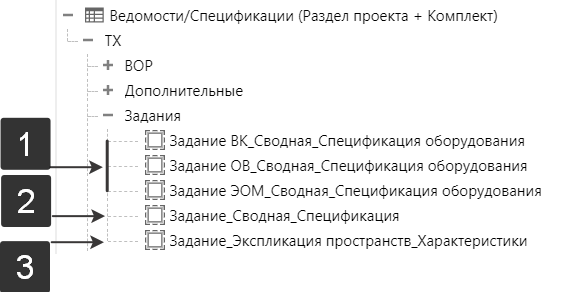

Данные спецификации классифицируются на три типа:

1. Задания смежным разделам — уточнение требований и параметров, необходимых от других дисциплин проекта;
2. Сводная спецификация оборудования — комплексный перечень оборудования с техническими характеристиками и требованиями;

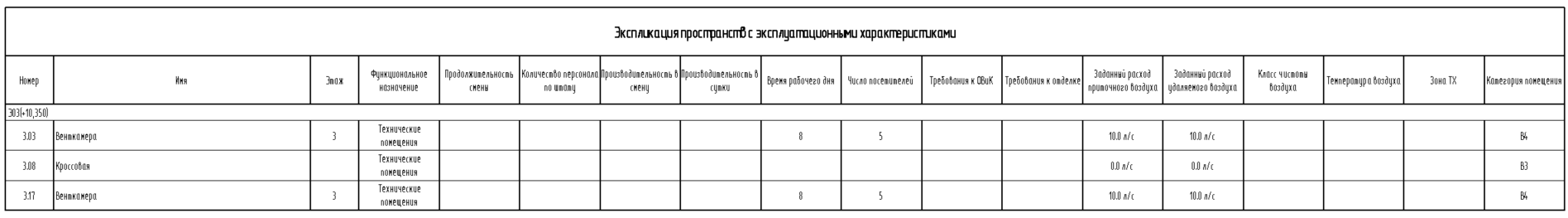

3. Задание на помещения — определение параметров пространств (назначение, количество персонала, климатические и эксплуатационные требования).

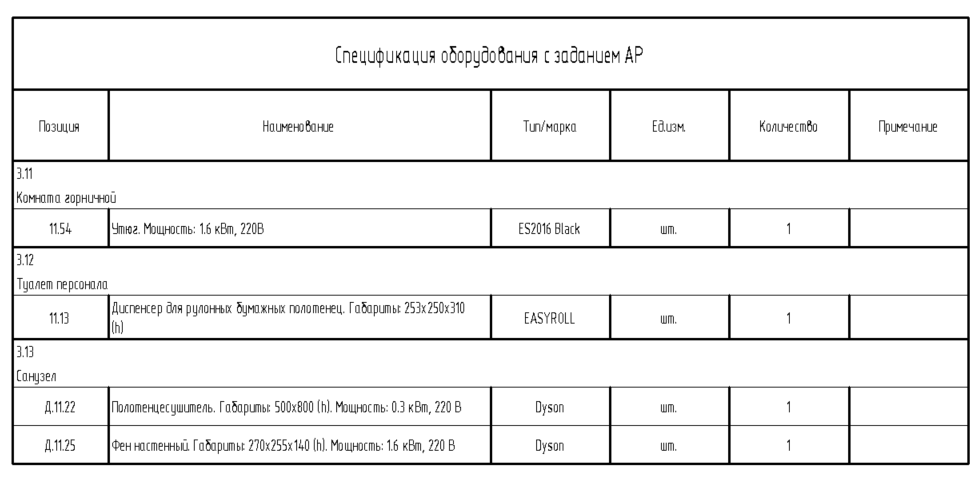

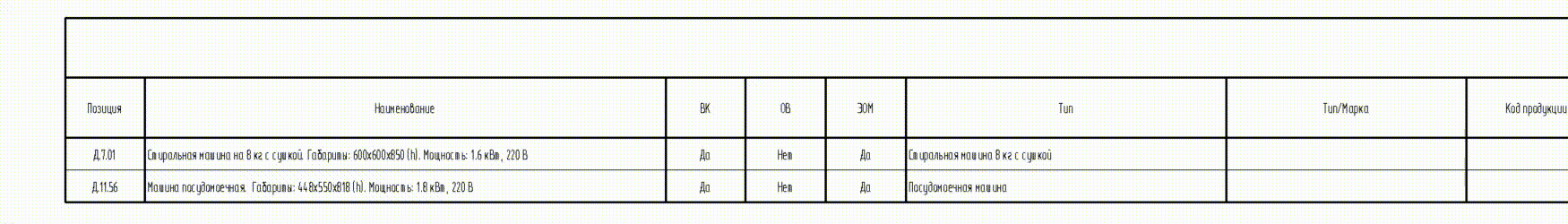

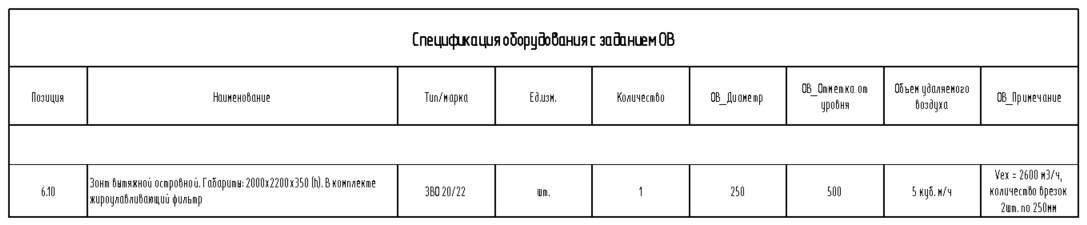

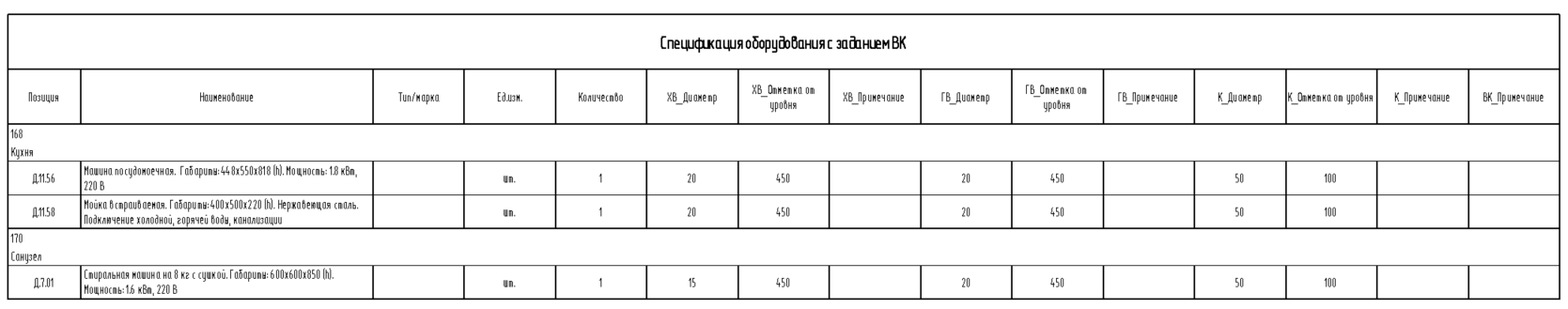

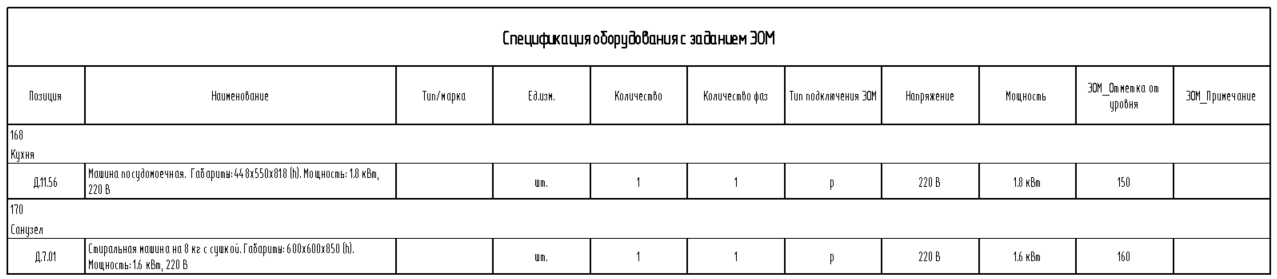

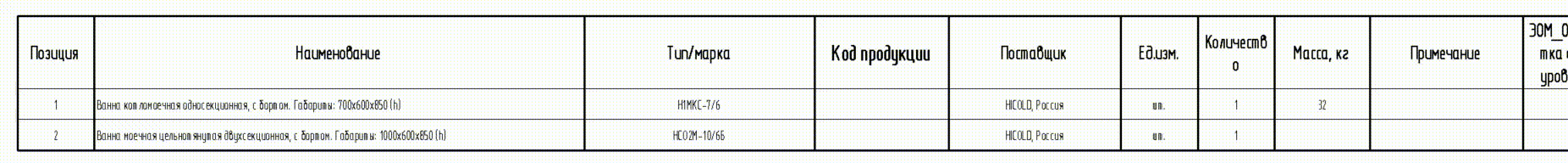

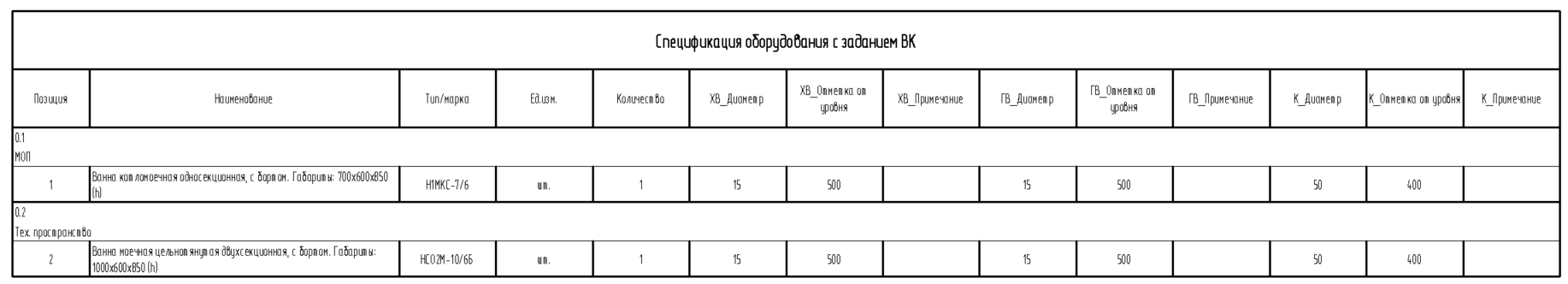

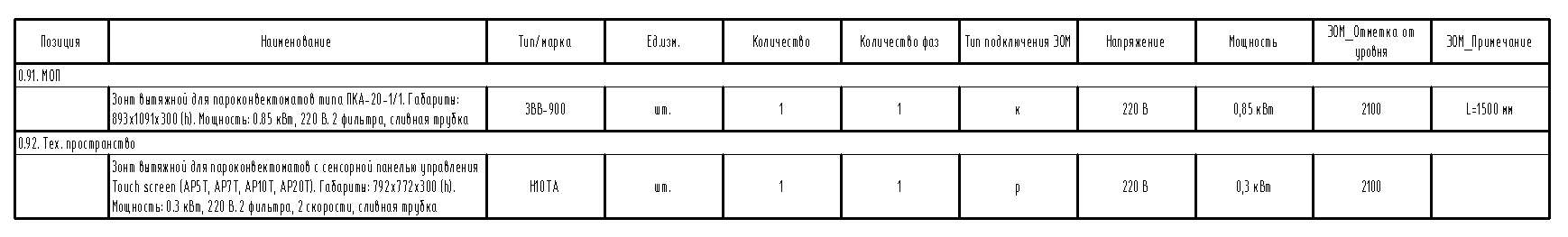

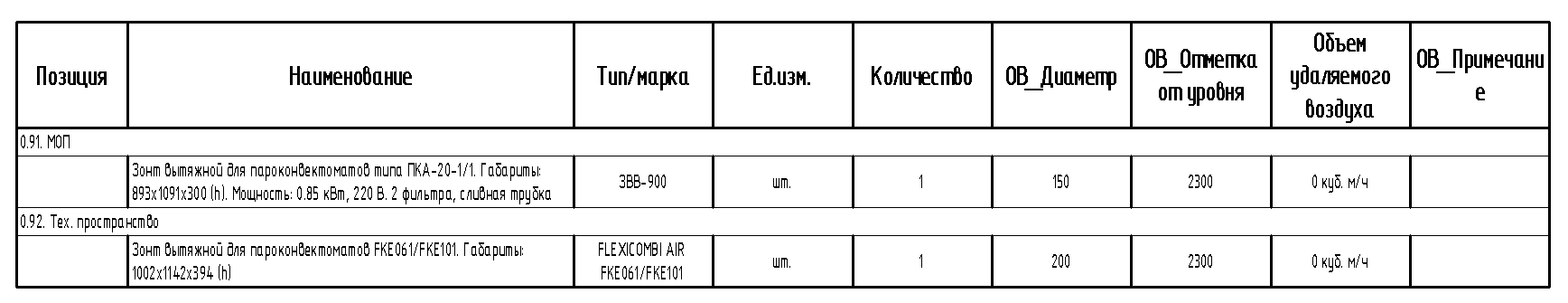

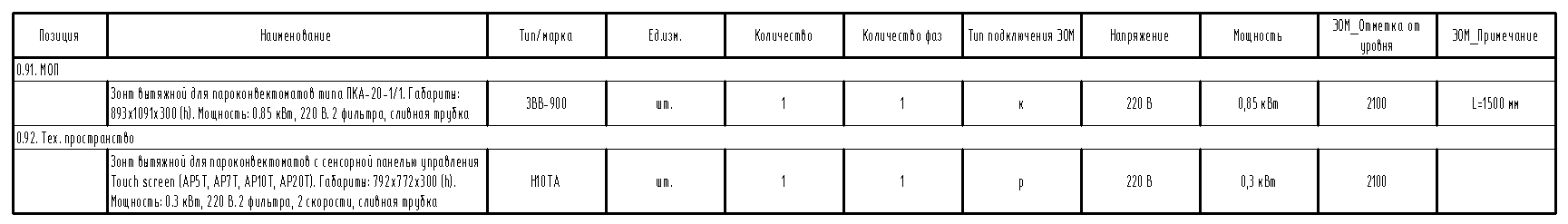

Пример оформления спецификаций:

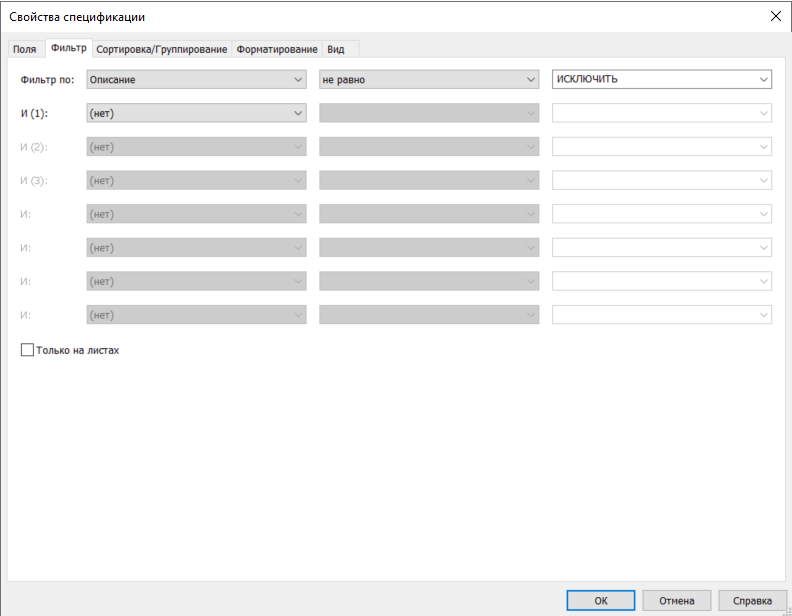

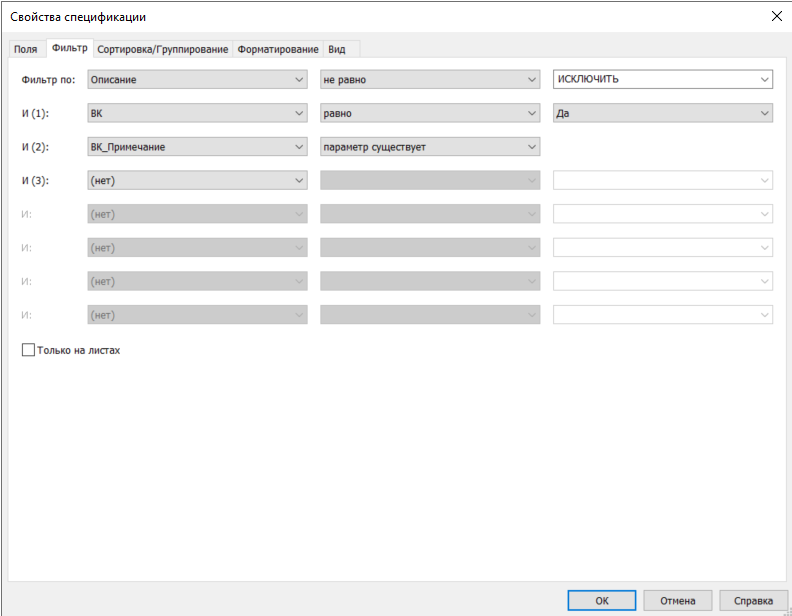

В спецификации «Задание_Экспликация пространств_Характеристики» по умолчанию нет фильтров.

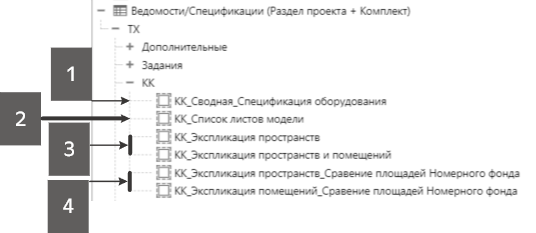

КК

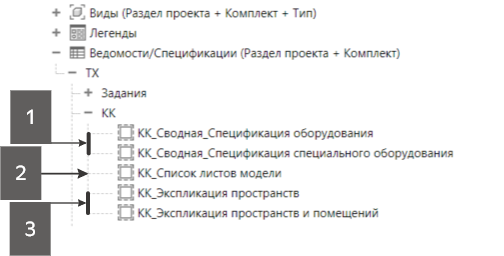

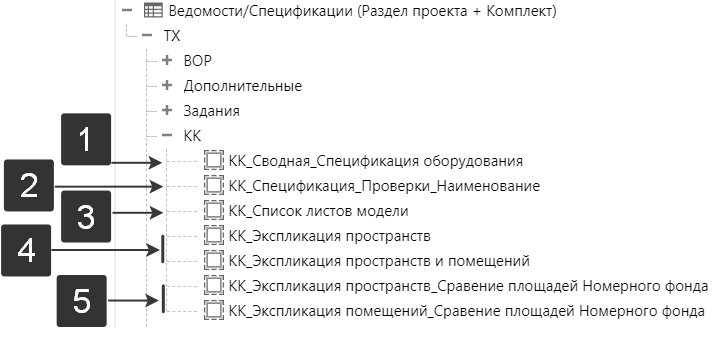

Данные спецификации предназначены исключительно для внутреннего самоконтроля параметров элементов в модели и не используются на оформляемых листах. Они классифицируются на три типа:

1. Проверочные спецификации оборудования — контроль полноты и корректности заполнения параметров оборудования;
2. Проверочная спецификация листов  — проверка заполненности параметров у листов;

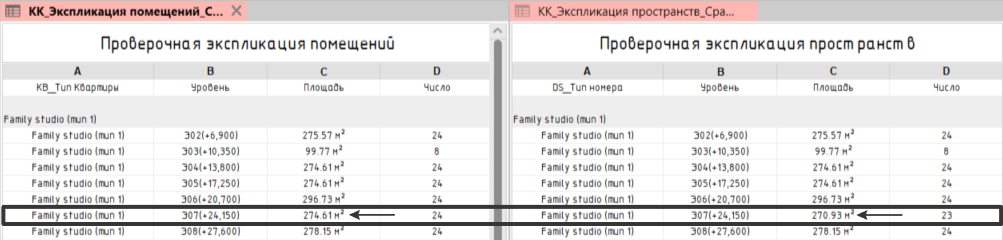

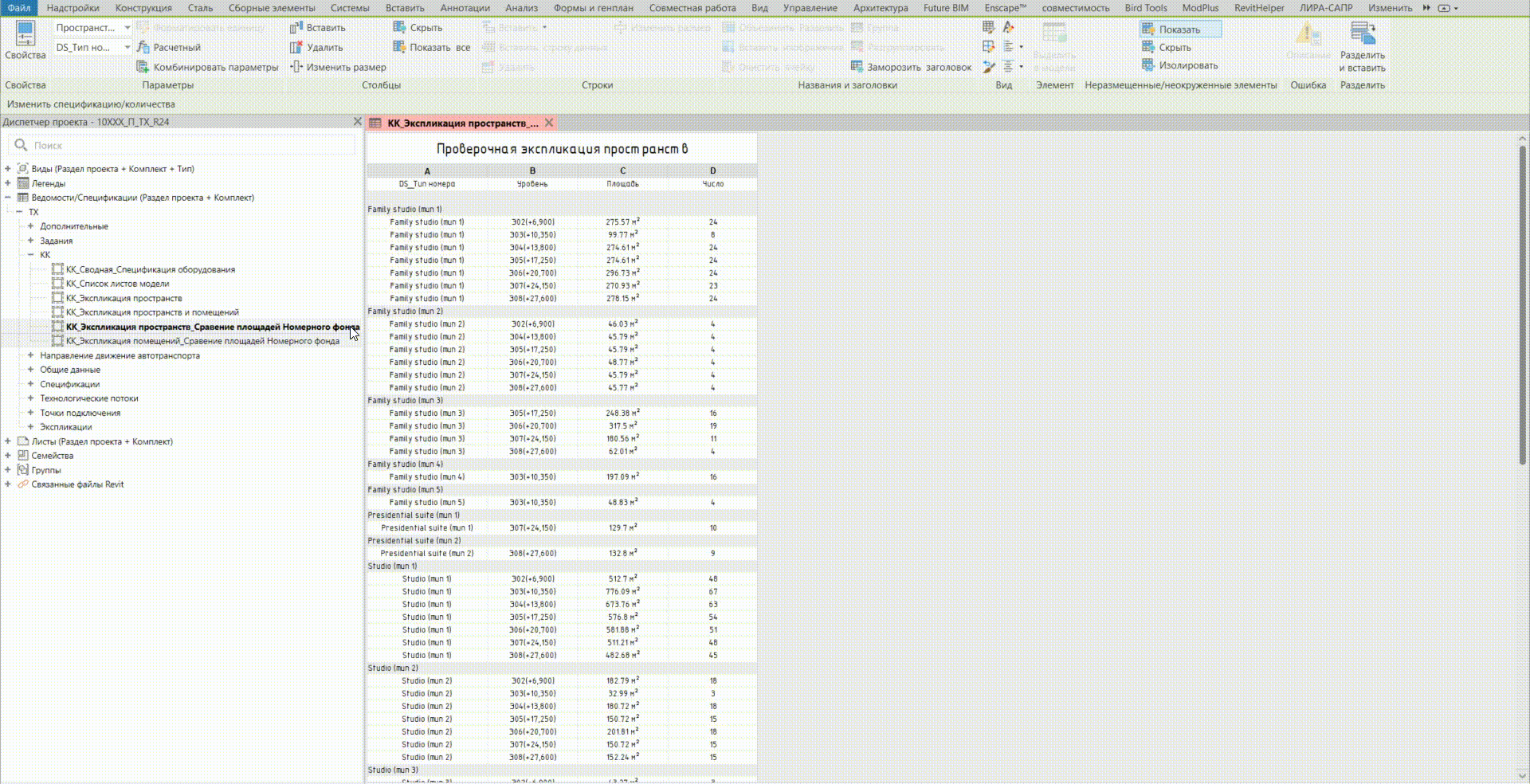

3. Проверочные спецификации пространств – детально описанным в статье «Пространства».

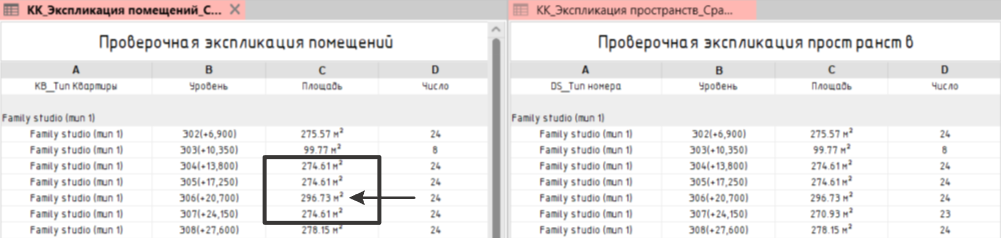

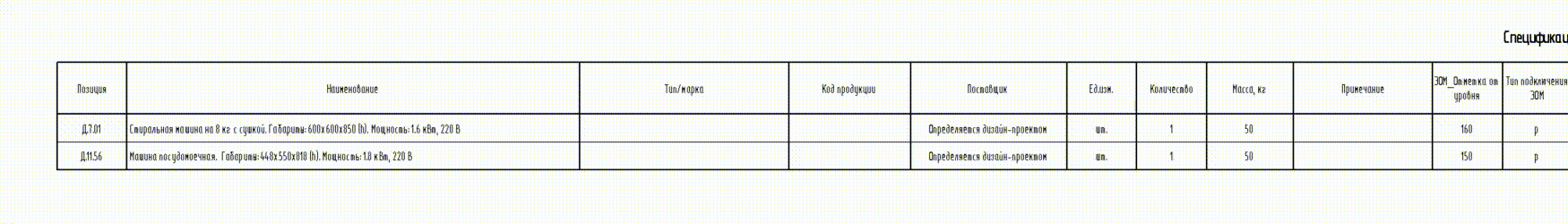

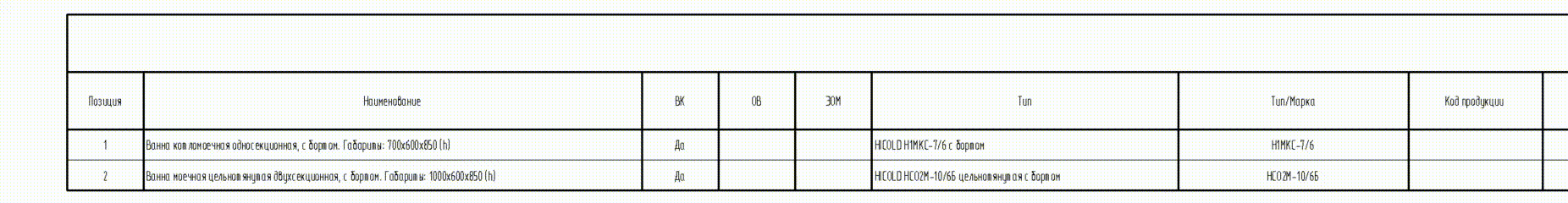

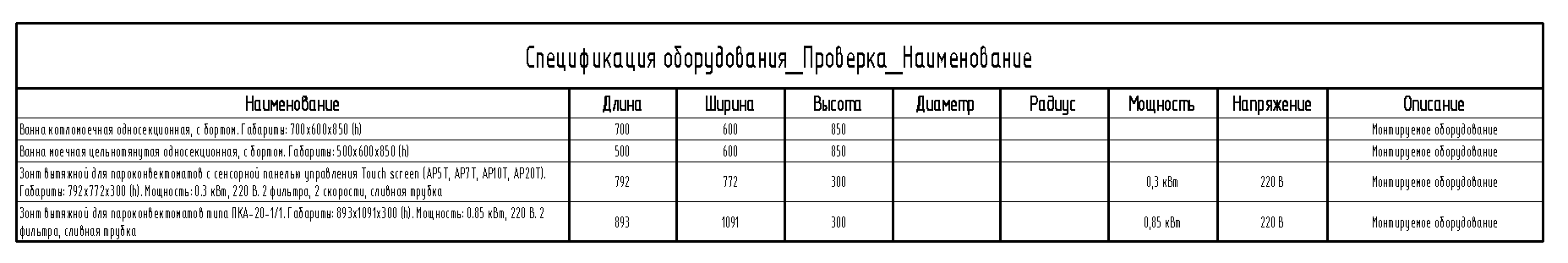

Пример оформления спецификаций:

Примечание

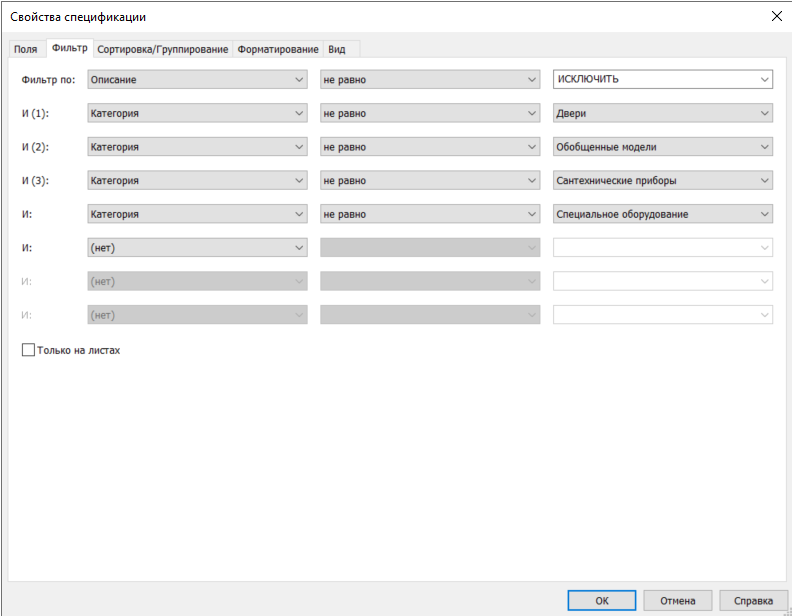

Все нижеуказанные спецификации КК,  по умолчанию нет фильтров.

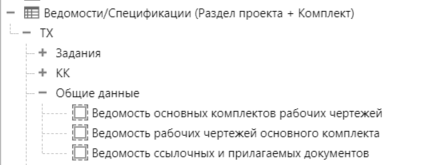

Общие данные

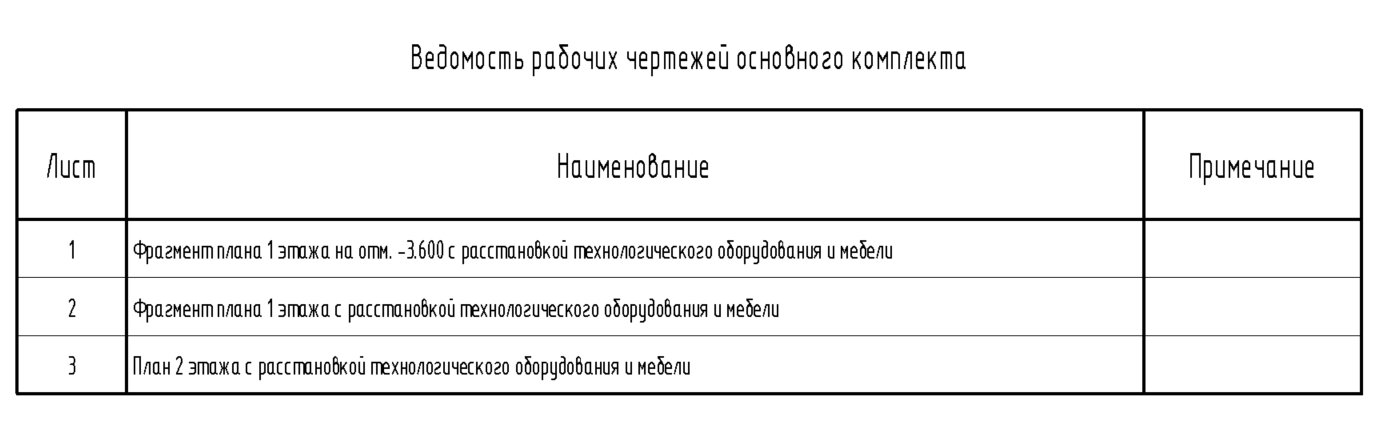

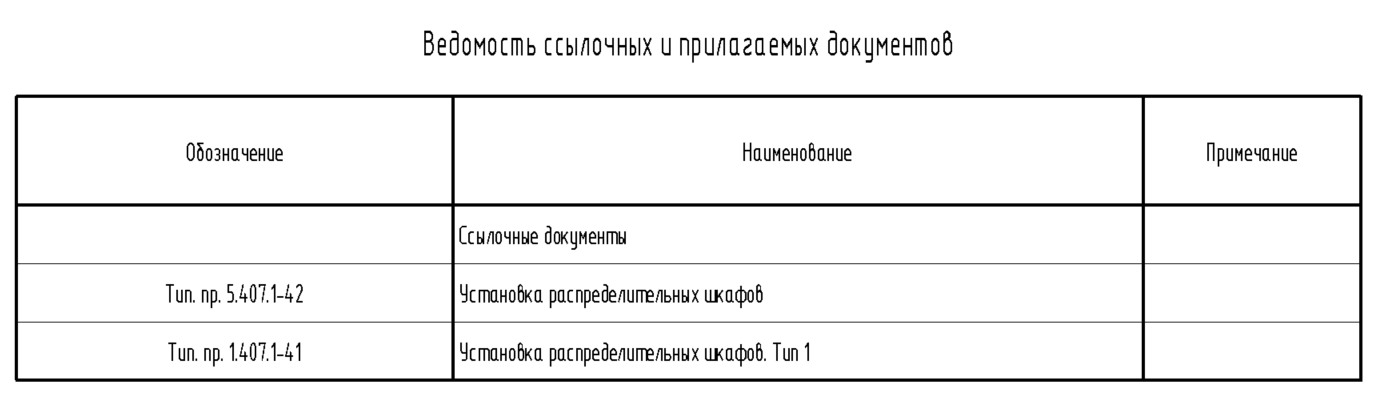

Вспомогательные спецификации, ведомости чертежей, перечни ссылочных и прилагаемых документов.

Примечание

Все нижеуказанные спецификации Общих данных,  по умолчанию нет фильтров.

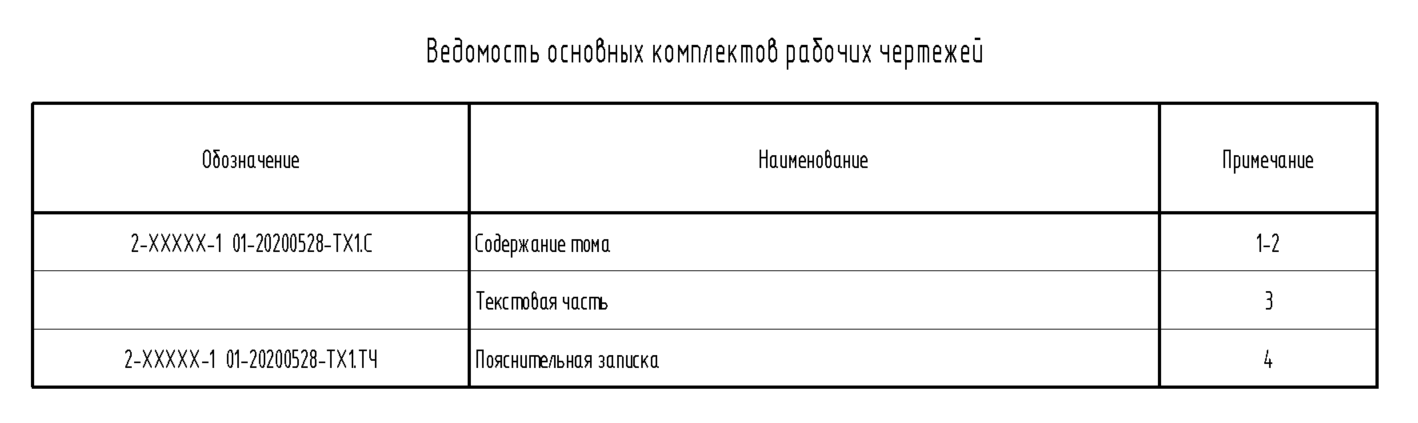

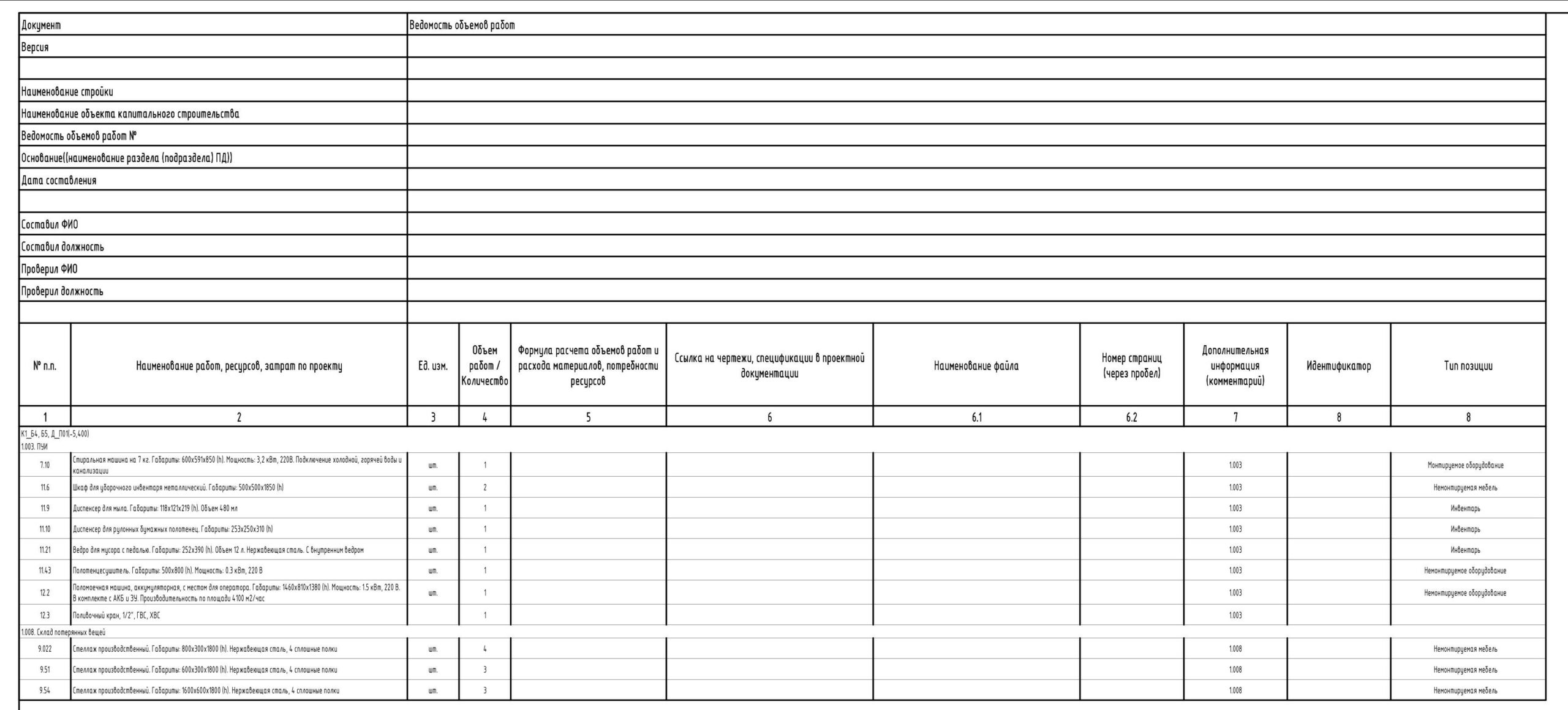

Пример оформления спецификаций:

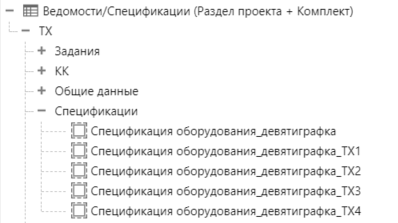

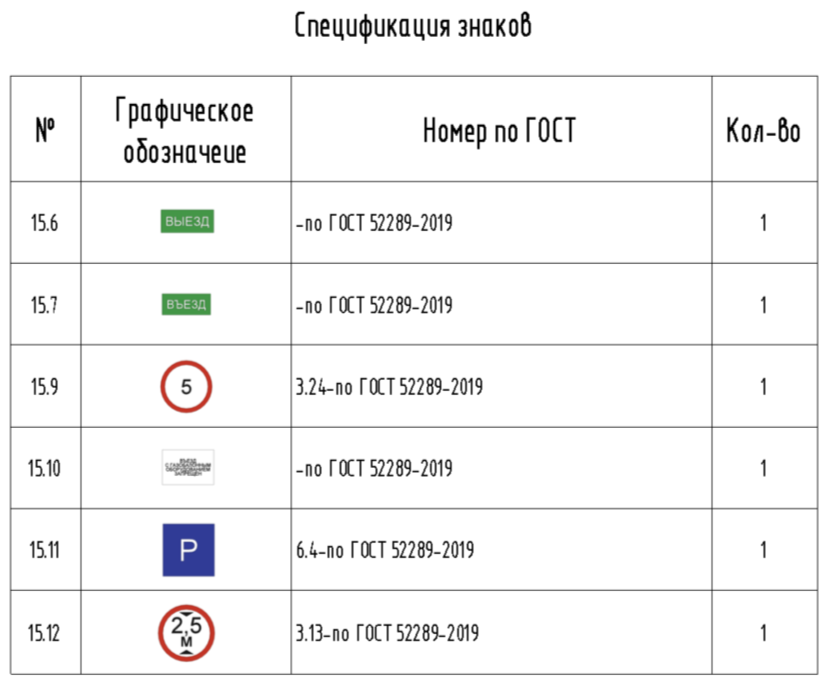

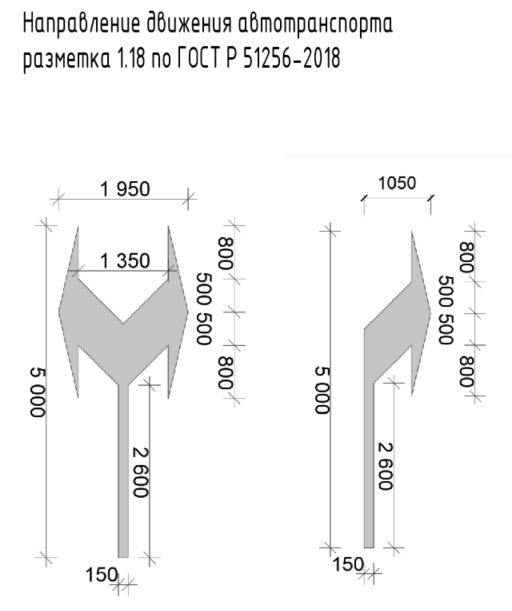

Спецификации

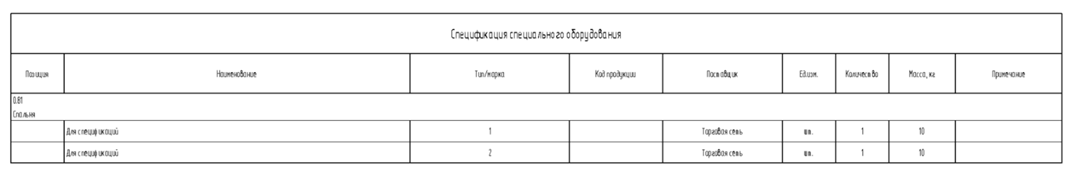

Рабочая спецификация оборудования:

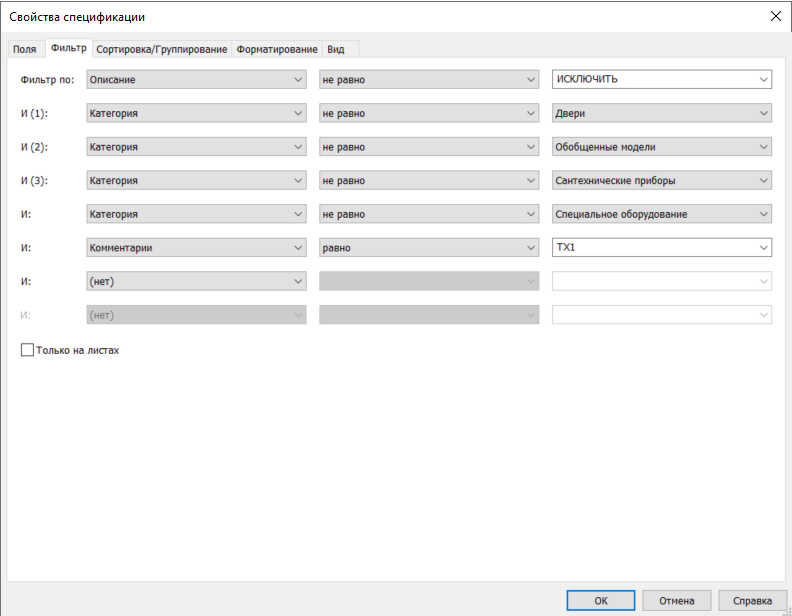

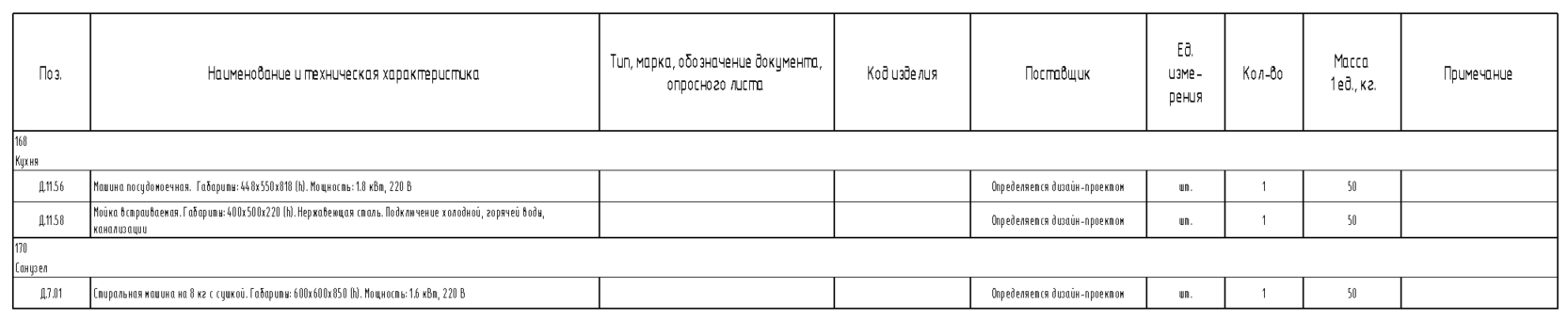

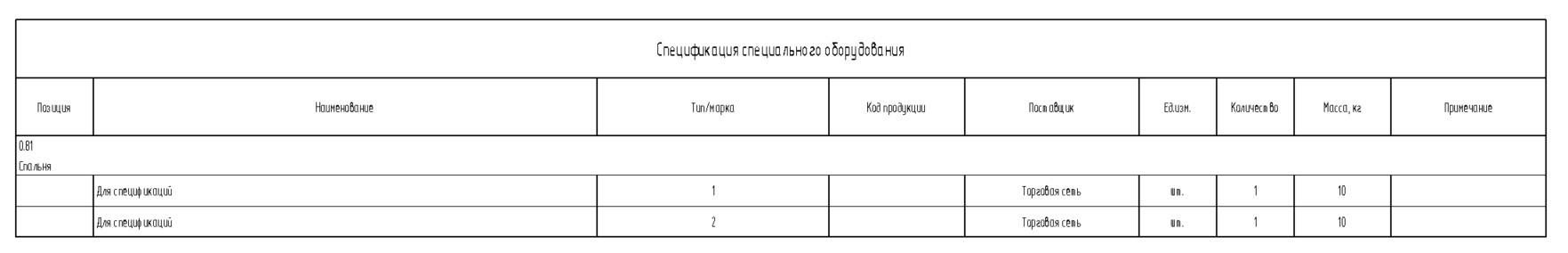

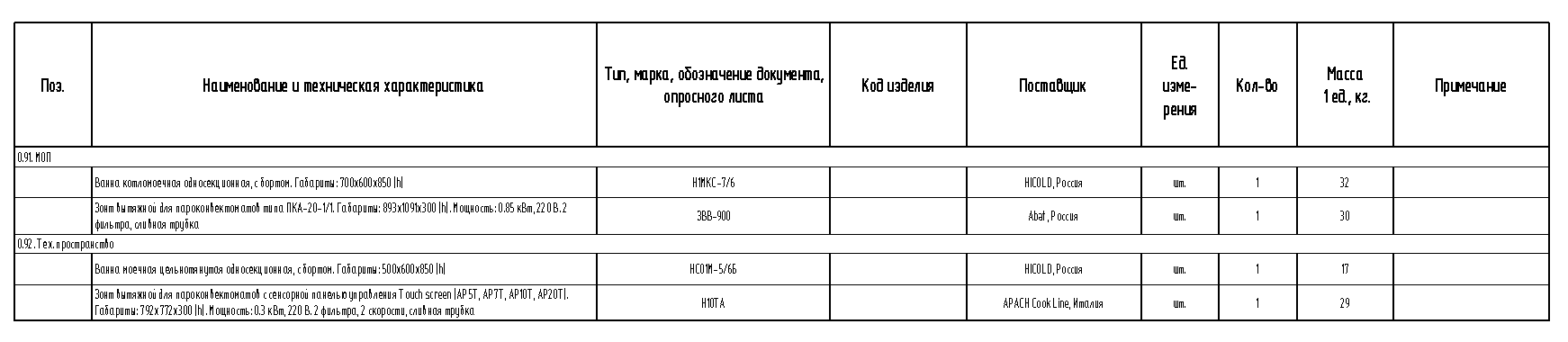

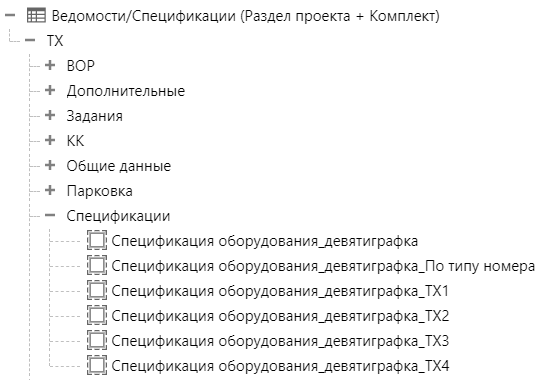

• Спецификация «Спецификация оборудования_девятиграфка», применяется на стадиях ПД/РД, включает девять обязательных граф: позиция, наименование и характеристики, тип/марка, код изделия, поставщик, ед.изм., количество, масса, примечание. Дополнительные спецификации с наименование «_ТХ1»… «_ТХ4», подготовлены с дополнительным фильтром по параметру «Комментарий».

Экспликации

Рабочие спецификации пространств ТХ:

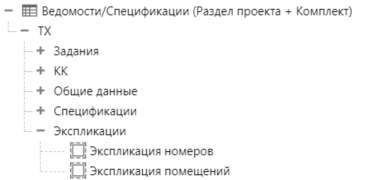

Экспликация номеров и Экспликация помещений – детально описаны в статье «Пространства».

Разделение спецификации на фрагменты и размещение на листы в Revit 2022 и выше

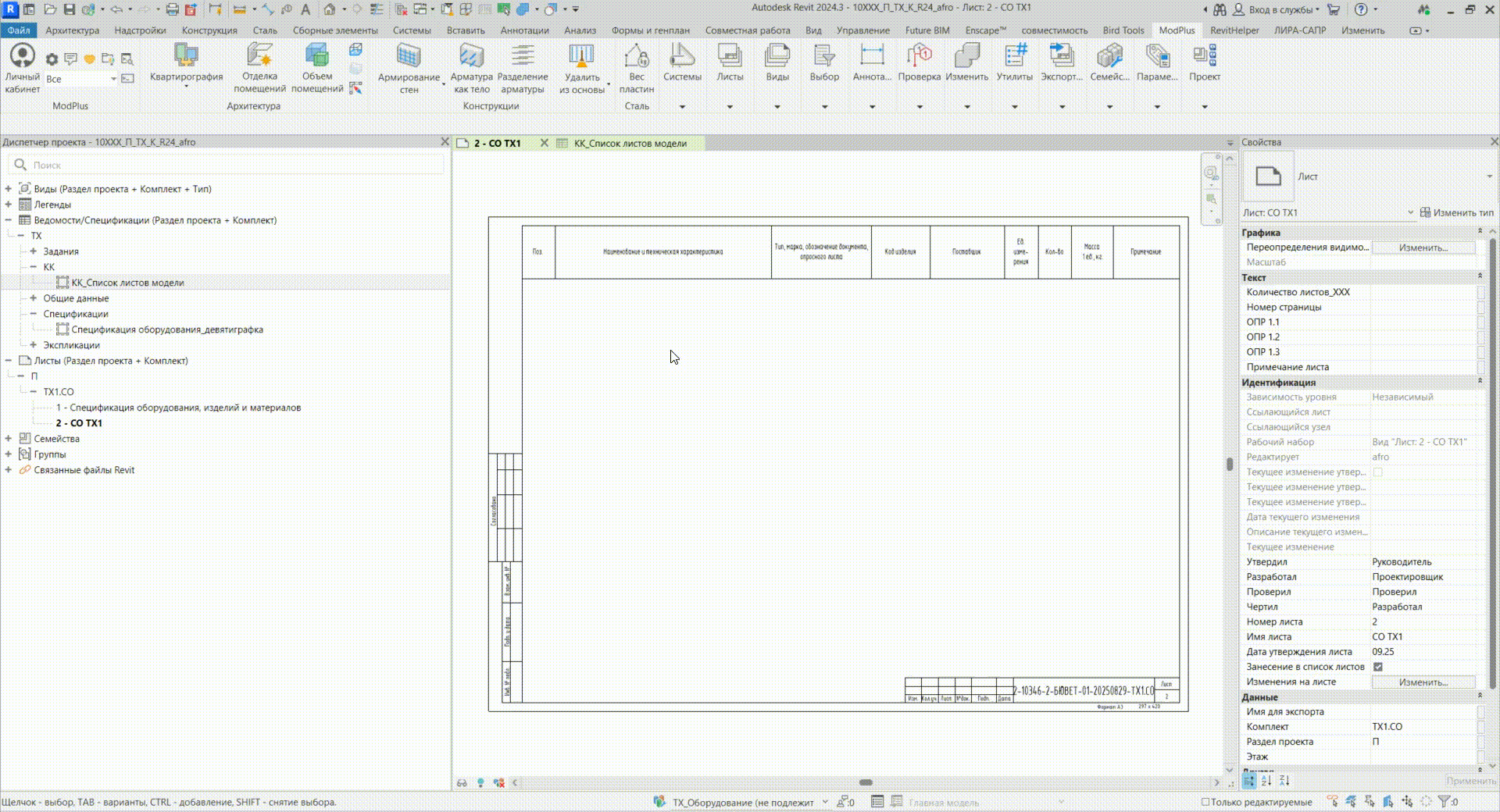

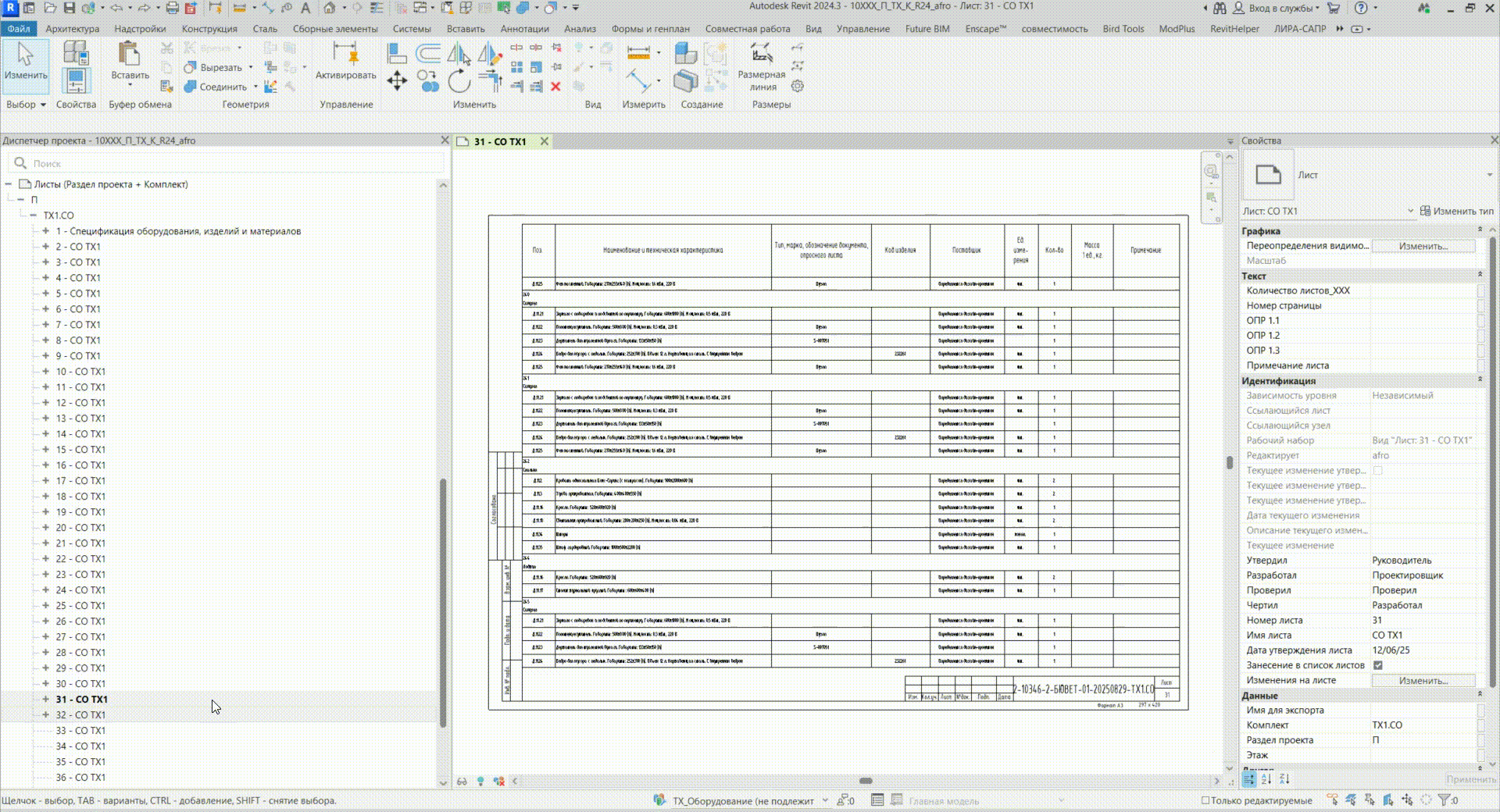

Создание листов:

1. Подготовка базовых листов:
⠀• Создайте первый лист, используя семейство основной надписи: «Ш_Основная надпись_форма 3»;
⠀• Создайте второй лист, используя семейство: «Ш_Основная надпись_форма 6»;
⠀• Оба листа должны быть в формате А3.

2. Копирование листов:
⠀• С помощью плагина ModPlus → Листы → Дублирование листов создайте копии второго листа с запасом;
⠀• Альтернативно — примените плагин RevitHelper → Создание листов.

3. Нумерация листов:

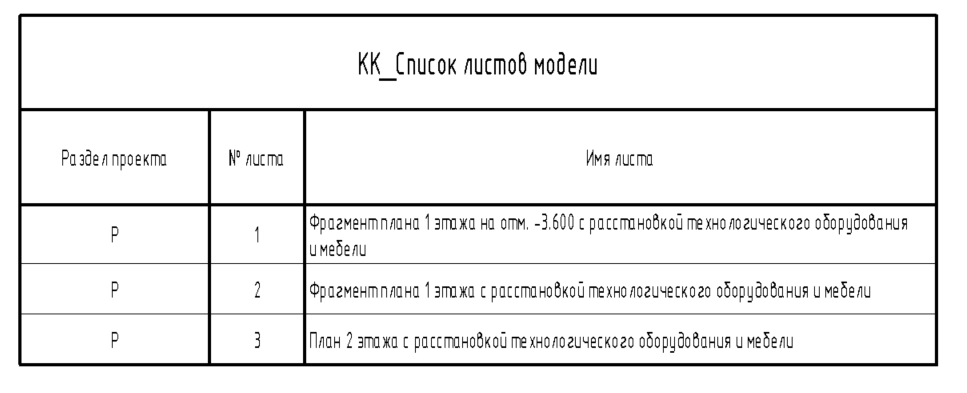

⠀• Перейдите в спецификацию «КК_Список листов модели»;
⠀• Примените плагин ModPlus → Утилиты → Нумерация;
⠀• Альтернативно — примените плагин RevitHelper → Нумерация листов.
⠀• Установите параметр «Номер листа» на режим «По возрастанию».

4. Диспетчер проекта:
⠀• Выделите все созданные листы;
⠀• Присвойте каждому листу корректные значения параметров: «Раздел проекта» и «Комплект».

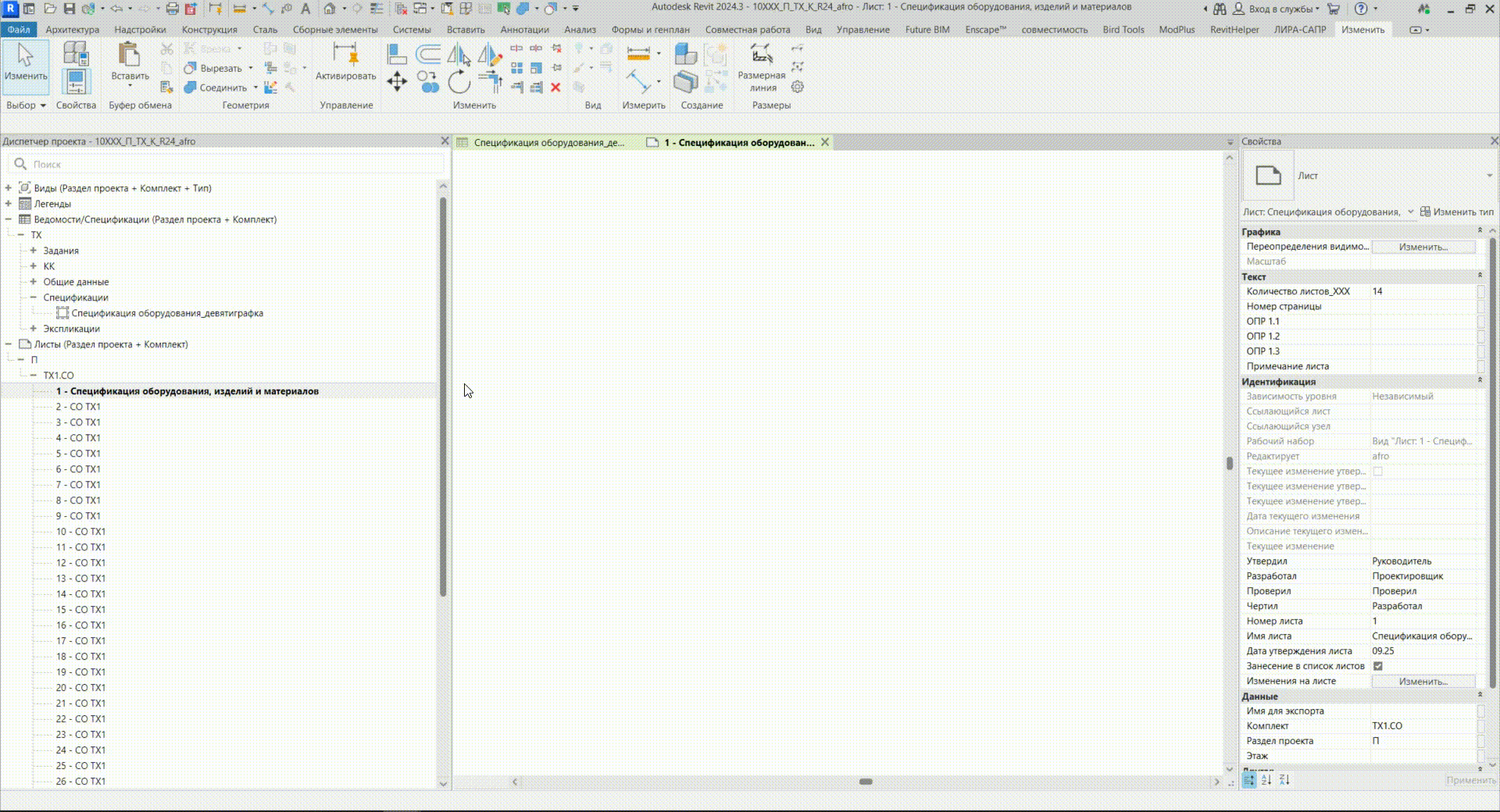

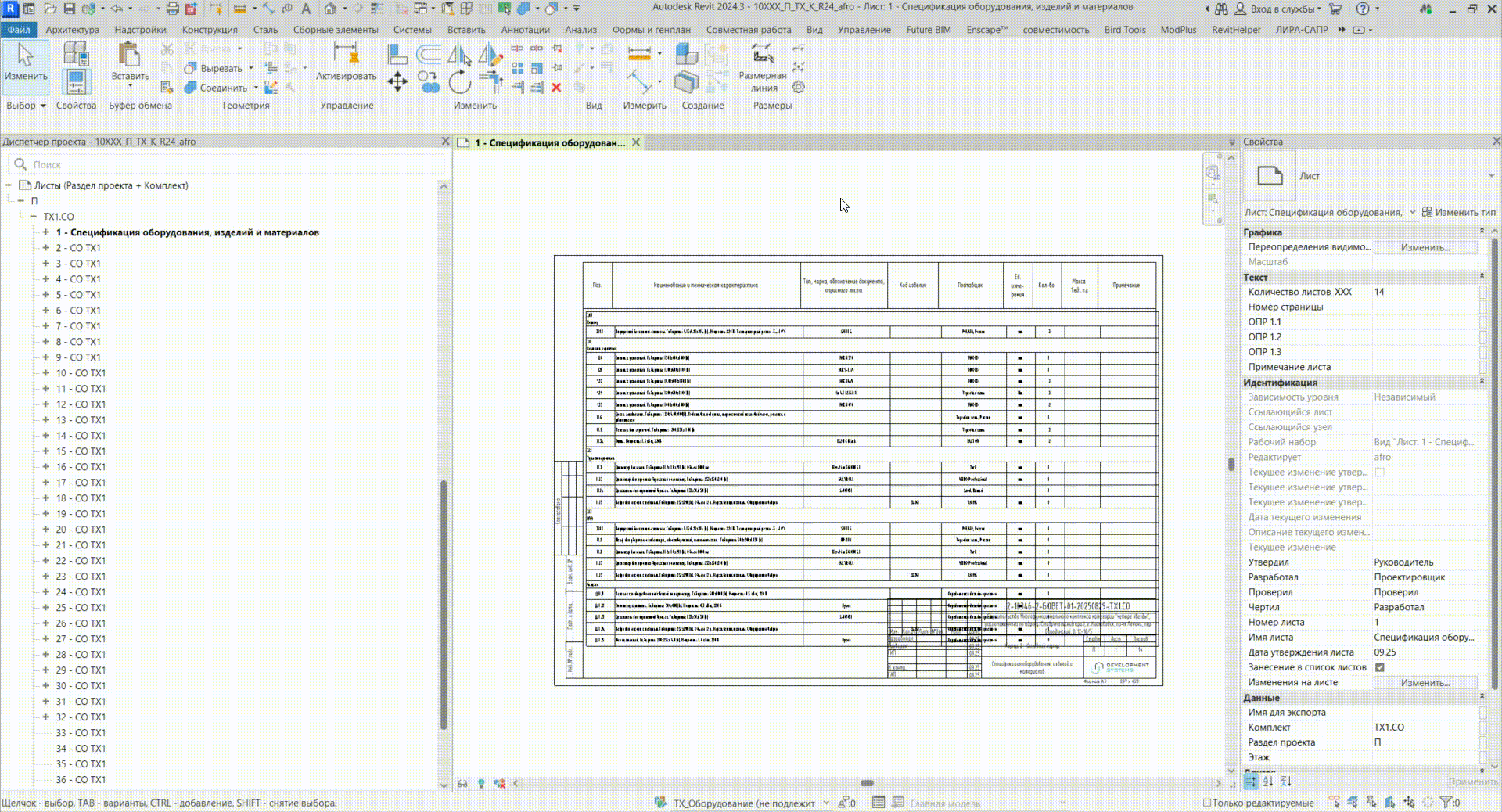

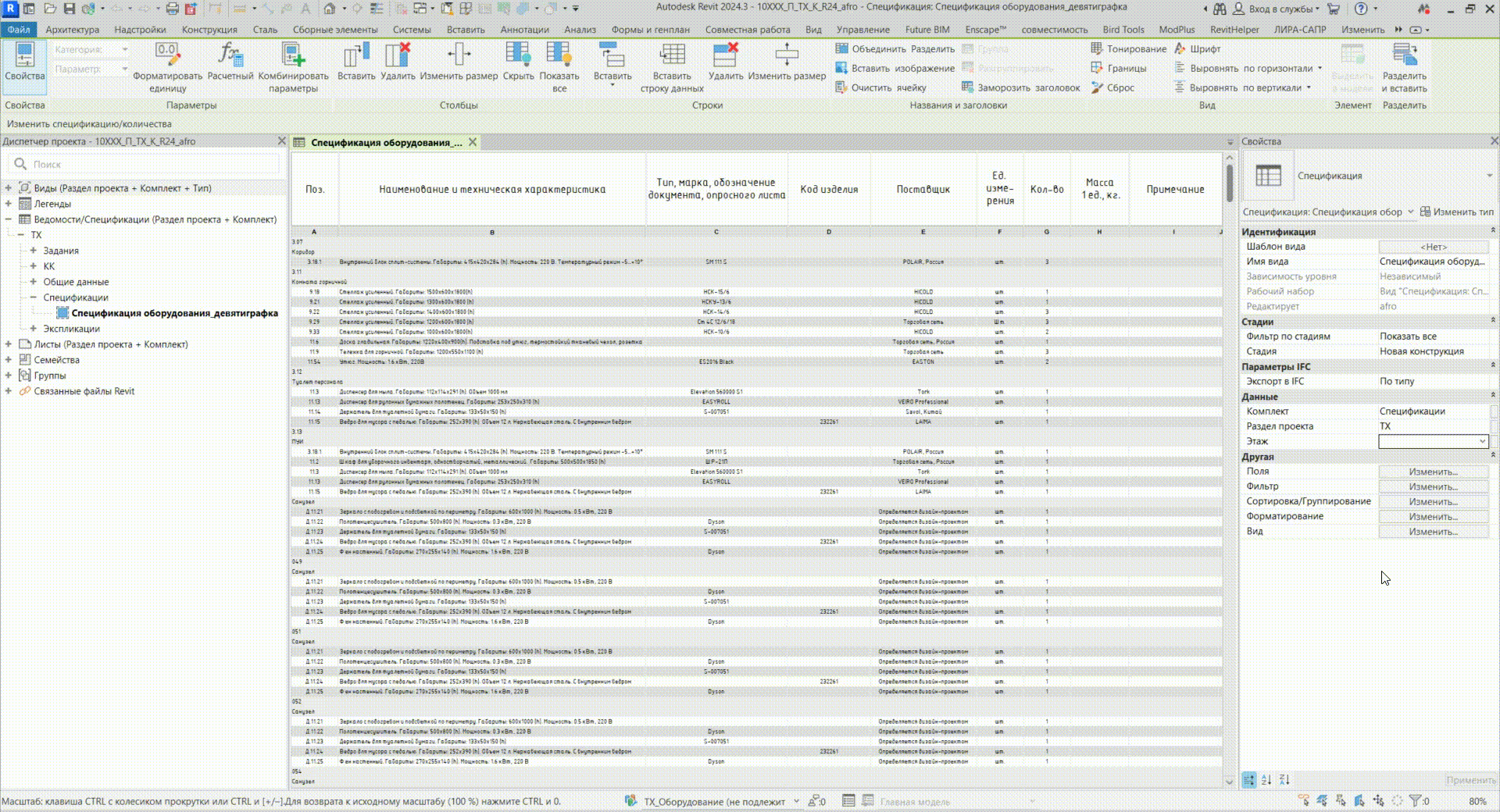

Размещение спецификации на листах:

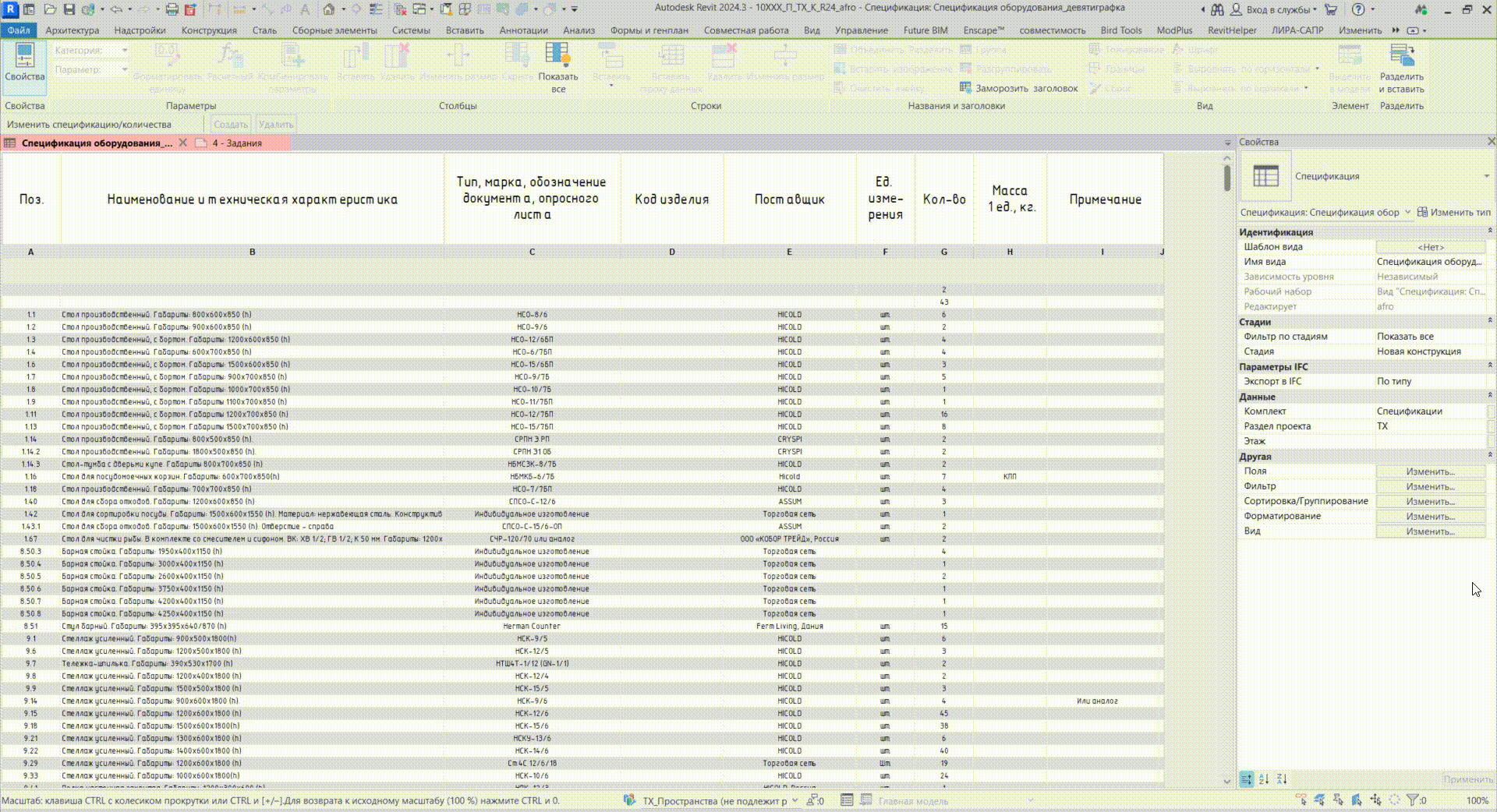

• Щёлкните правой кнопкой мыши по спецификации «Спецификация оборудования_девятиграфка» и выберите команду «Разделить и вставить»;
• В диалоговом окне выберите созданные листы, убедившись, что параметр «Высота» заполненной области таблицы не превышает 240 мм;
• Приблизительно разместить фрагмент спецификации на листе.

Выравнивание спецификации на листах:

• Левый край — выровнять с помощью инструмента «Выровнять» относительно левой границы листа;
• Верхний край — измерить расстояние от верхнего края таблицы до верхней границы листа с помощью инструмента «Измерить между двумя опорными объектами». Вычесть 32 мм — высоту шапки таблицы;
• Применить инструмент «Перенести», переместив таблицу на рассчитанную величину, чтобы верхний край таблицы точно совпал с отметкой 32 мм от верхнего края листа.
• Нижний край — подтянуть таблицу вверх, исключив наложения;
• Проделать описанный процесс для всех последующих листов, где размещена спецификация.

• Переходим на последний лист для спецификаций;
• Разделяем спецификацию и подтяните нижний край фрагмента;
• Удалите последний фрагмент спецификации с этого листа;
• Перейдите на следующий лист и разместите последний фрагмент спецификации;
• Необходимо выровнить в последний раз по левому и верхней границе листа.

Важно: если лист содержит шапку таблицы, необходимо отключить заголовок таблицы: перейти «Вид» → «Показать название» и снять галочку.

Фильтрация элементов в спецификации по параметру пространства

Для настройки фильтрации элементов в спецификации по одному пространству выполните следующие шаги:

• Откройте спецификацию, в которой требуется фильтрация (например, «Спецификация оборудования_девятиграфка»);

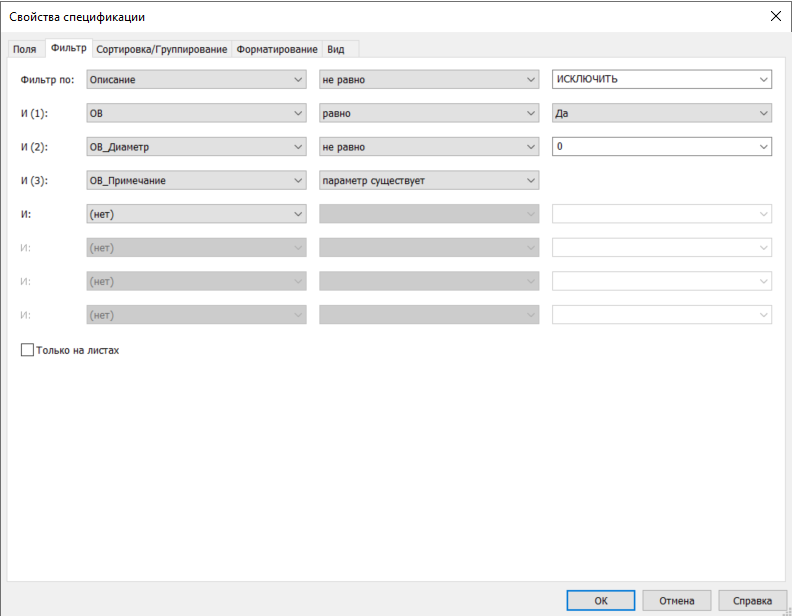

• В разделе «Фильтр» выберите параметр (например, «Номер корпуса», «Комментарий» и т.п.) пространства по которому необходимо отфильтровать элементы.

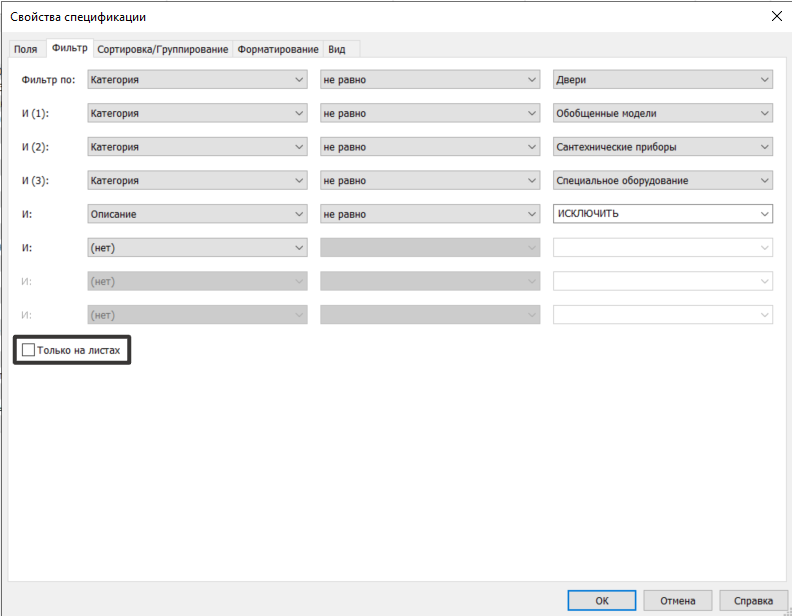

Важно: в Revit 2024 появилась возможность фильтровать элементы по листу — после размещения спецификации на листе в неё автоматически попадают только те элементы, которые присутствуют на этом листе.
