Код скрипта: ОБЩ_01
Карта автоматизации DSA_Map: Заполнить параметр Номер корпуса и Номер секции
Принцип работы:
Скрипт автоматически заполняет параметр Номер корпуса/Номер секции: находит пересечения объекта формы, находящейся в базовом файле, и элементов рабочей модели проекта.
Скрипт расположен по пути:
\\DSCLOUD\00_Processes_bim\12_Разработка DS\02_DYNAMO\02_Скрипты_PUBLISHED\ОБЩ\ОБЩ_01_Номер секции или корпуса.dyn
Алгоритм работы:

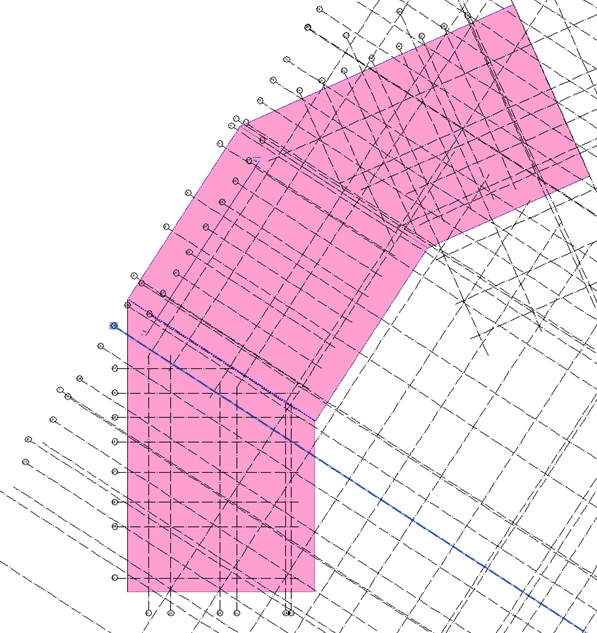

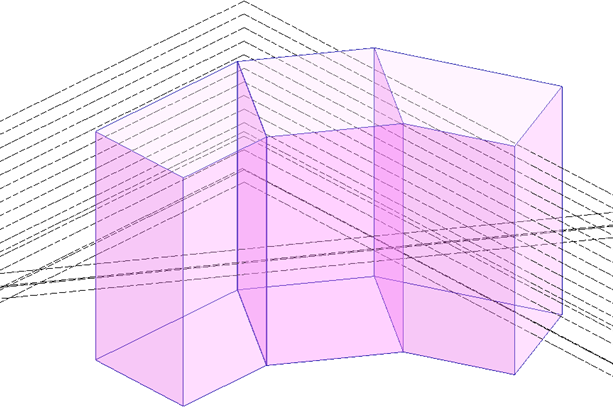

1. В модели БФ BPM и DM создают формообразующие по границам секций/корпусов.

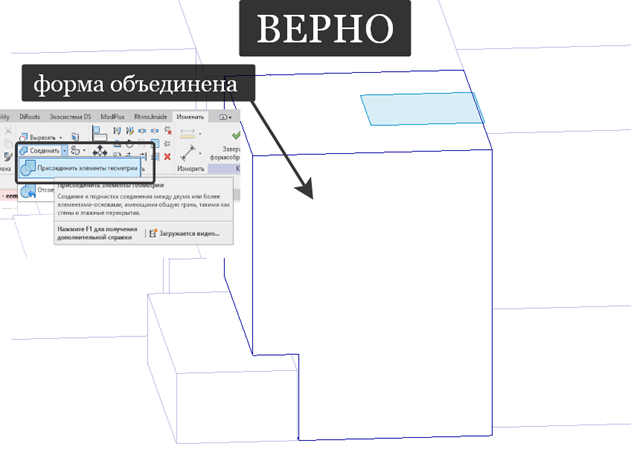

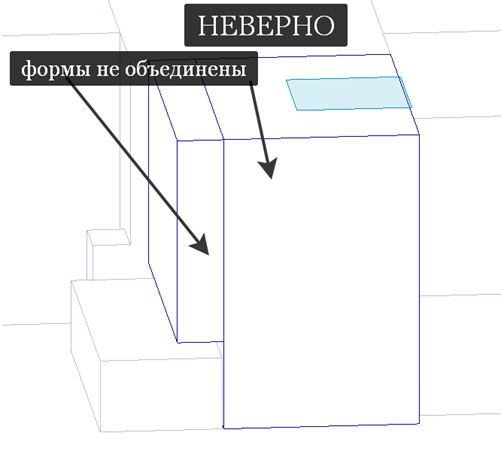

Важно: для корректной работы скрипта формы в переделах одной секции/корпуса должны быть объединены.
2. За распределение спорных элементов – элементы на границе 2х секций – отвечает DM.

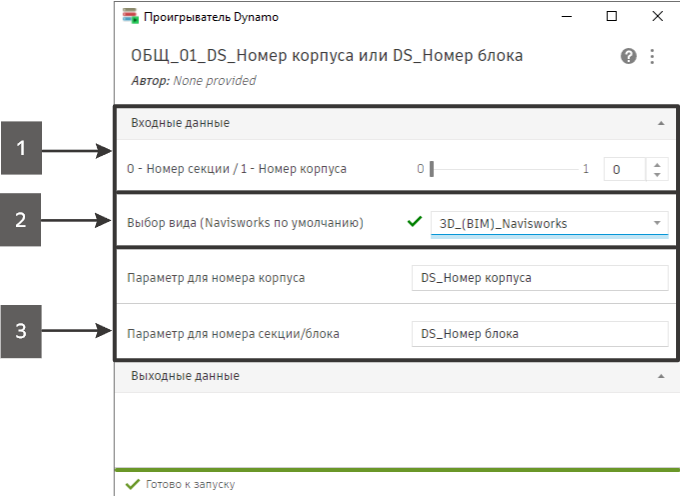

3. В Проигрывателе Dynamo выбирается вид (1), выбор параметра который необходимо заполнить (2) и выбор связанной модели (3).
4. После чего запускаем скрипт и у элементов в модели заполнится параметр в зависимости от выбора.
