Файл-транслятор создаётся BPM перед началом проекта. Все типоразмеры всех семейств должны храниться в файл-трансляторе. Это основная библиотека, где происходит обмен данными и хранение всех единичных типоразмеров.
В случае необходимости загрузки семейства в проект стоит убедиться, что оно не загружено в файл-транслятор. Если элемента в файле-трансляторе нет, то сделать запрос BPM, который найдет семейство в библиотеке и загрузит в файл-транслятор. DD загружает новые семейства в проект из файла-транслятора.
Важно: не допускается создание новых типоразмеров в рабочей модели проекта без последующей трансляции. Если необходимо обновить параметры типоразмера или создать новый, то рекомендуется сначала обновить в файле-трансляторе, после чего новый или обновленный типоразмер транслируется в рабочие модели.
Для трансляции могут использоваться плагины, уточнять у BPM.
Схема работы с транслятором представлена на Рисунок 4.2.1.8.7.
Копирование/обновление семейств в проекте
Для обновления семейств в проекте рекомендуется следующее:
- Перетащить файлы семейств в окно проекта из ЦБ, либо из проектной папки с семействами.
Важно: запрещено загружать семейства из других проектов без согласования с BPM.
Для копирования типоразмеров семейств между моделями проекта допустимо 3 варианта:
- Для Загружаемых семейств (каркас несущий, колонны, двери, оборудование и т.д.) – через окно редактирования семейств – «Загрузить в проект и закрыть» — «Закрыть без сохранения»;
2. Для Системных семейств (стены, кровли, перекрытия, ограждения и т.д.) – через «Управление» — «Копировать стандарты проекта»;

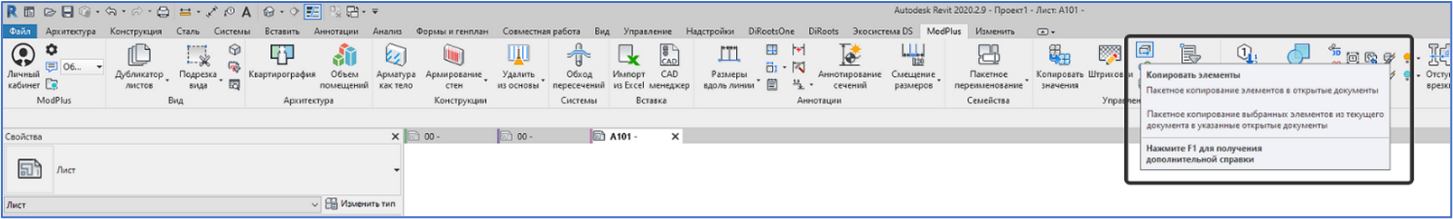

3. С помощью плагина ModPlus «Копирование элементов».
3 приведенных способа копируют не только семейство, но и созданные в нем типоразмеры. При копировании происходит совмещение типоразмеров проекта.
Важно: запрещено добавлять семейство в проект, копируя его из одного диспетчера в другой.
При попытке неправильно скопировать семейство появится предупреждение:
Удаление дубликатов семейств
В обязанности DD входит удаление дубликатов из диспетчера проекта.
Чтобы удалить дубликат, необходимо нажать правой кнопкой мыши на семейство в диспетчере проекта – «удалить»
Если семейство используется в проекте, то необходимо поступить одним из следующих способов:
Если в проекте размещены типоразмеры оригинального и дублирующего семейства – заменить типоразмеры дублирующего семейства на типоразмеры оригинального, затем удалить дублирующее семейство.
Если в проекте размещены типоразмеры только дублирующего семейства – удалить оригинальное, переименовать дублирующее и заменить на семейство из ЦБ.
Заменить типоразмеры дублирующего семейства на оригинальное возможно вручную, либо с помощью плагина ModPlus «Исправление дубликатов».
Замена типоразмера в группе возможно только через режим редактирования группы.
