Уровни

Уровни создаются системным семейством «Уровень» по правилу: 1 этаж – 1 уровень.

Уровни создаются в базовом файле (БФ) с последующим копированием в рабочие модели.

В случае деления этажа на несколько отметок, решение принимается совместно отделами АР / КР / BIM и далее решение транслируется отделу ИОС.

ВАЖНО: запрещено создавать или переименовывать уровни без уведомления BPM. Дополнительные уровни осложняют процесс управления элементами модели, а главным принципом работы в среде Autodesk Revit является создание модели, управляемой на этапах строительства и эксплуатации.

В шаблон проекта добавлен текстовый параметр «Этаж» для категории Уровни. Он обязателен для заполнения и заполняется при создании уровней.

Подробнее о наименовании уровней смотри раздел «Правила наименования».

Примечание:

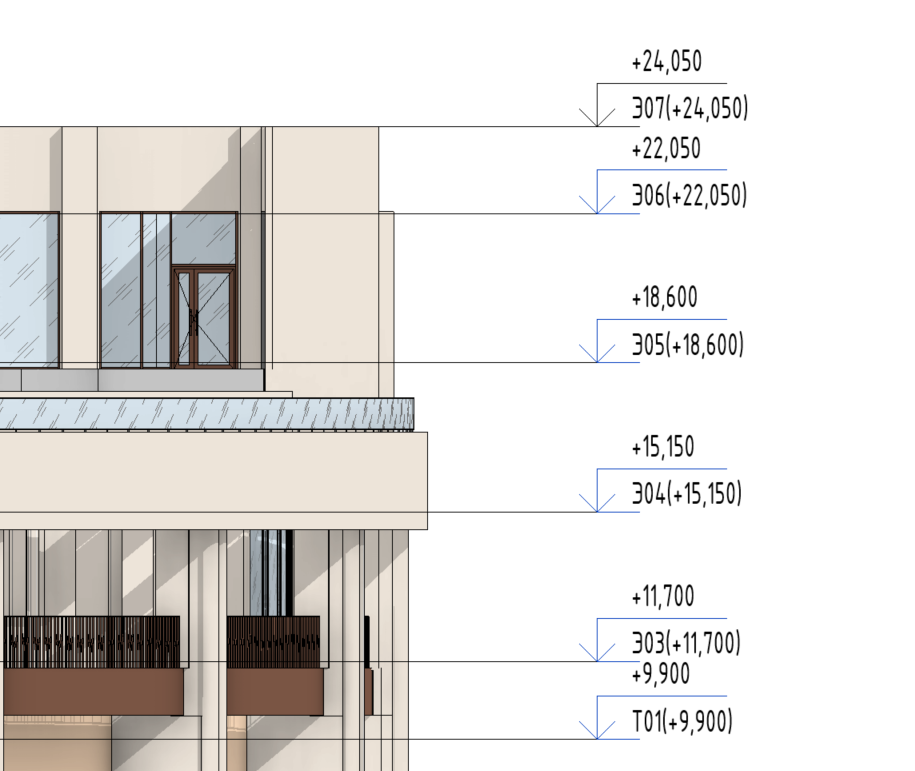

• Если стилобат находится в одном уровне с первым этажом, то код уровня равен этажу;
• Для кровли, как и для этажа и паркинга, тоже используется номер уровня;

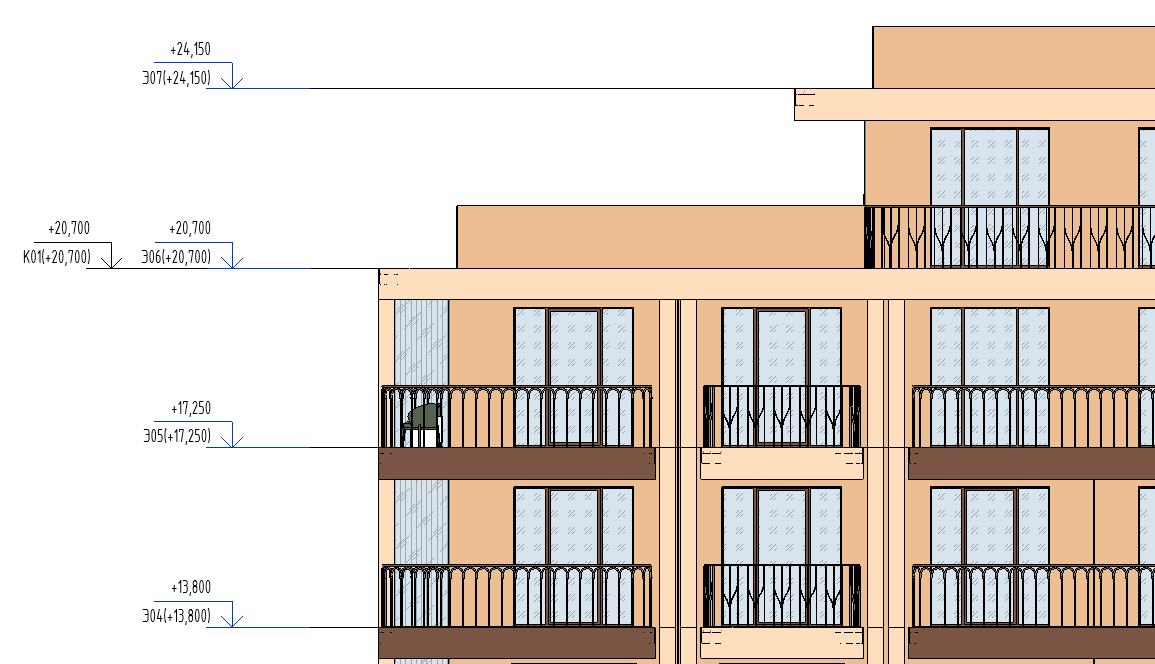

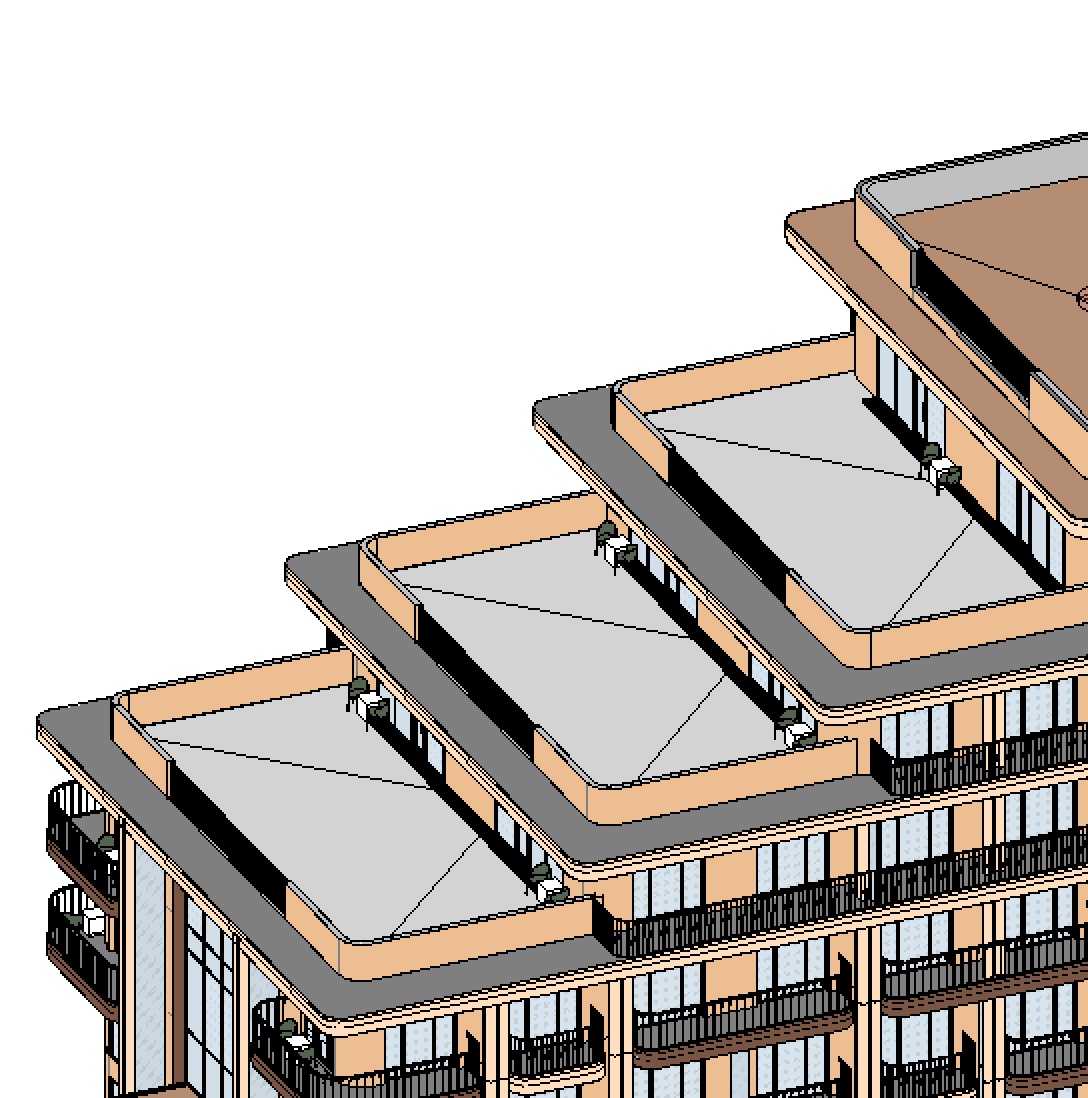

• Для кровли создаются отдельные уровни, даже если они на одной отметке с уровнями этажа (например, одна секция имеет крышу на уровне начала этажа соседней секции — см. Рисунок 4.2.1.2.1 – Пример использования номера уровня для кровли).

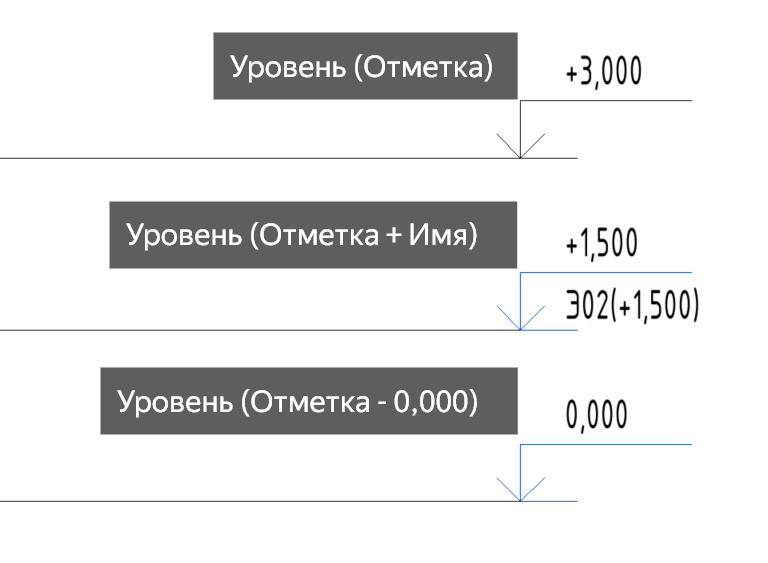

В проекте настроены три типоразмера уровней:

• уровень «Отметка — 0,000» применяется только для уровня 0,000, настроен в шаблоне / проекте;
• уровень «Отметка» применяется в проекте с значениями выше / ниже уровня 0,000;
• уровень «Отметка + Имя» применяется для контроля за отметками. В большинстве случаев настраивается в координационном файле осей и уровней, а также может быть настроен при разработке модели, до момента выпуска документации.
