При первом использовании плагина Параметризация рекомендуется ознакомиться со статьей Параметризация. Общие положения.
Необходимо подгрузить конфигурацию:
ТХ_01_Перенос параметров помещений АР в пространства ТХ.
Условия для корректной работы:
— включить все связи, которые могут влиять на границы помещений;
— в проект должно быть добавлены все нижеуказанные параметры для категории Пространства.
Предусмотрена параметризация переноса следующих параметров из помещений АР в пространства ТХ:
- Номер – номер технических помещений;
- Имя – наименование технических помещений;
- Категория помещения – категория помещения технических помещений;
- ПО_Функц. Назначение – функциональное назначение помещений;
- Смещение сверху – высота помещений;
- DS_Тип номера – наименование помещений номерного фонда;
- DS_№ номера – номер помещений номерного фонда;
- DS_Площадь номера – площадь помещений номерного фонда;
- DS_Метка номера – метка помещений номерного фонда.
Примечание
Все вышеуказанные параметры необходимы для корректного отображения, подсчета площадей в спецификациях и марках.

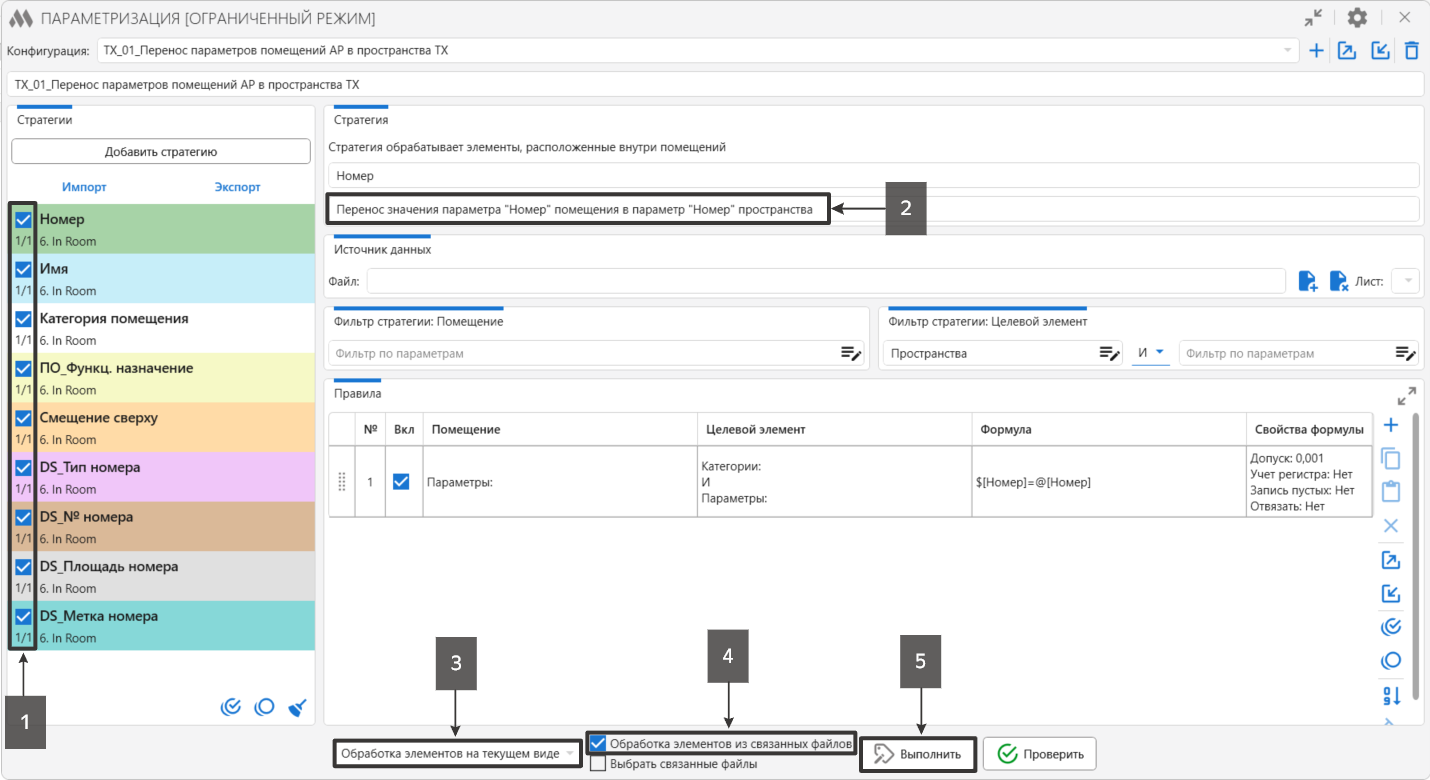

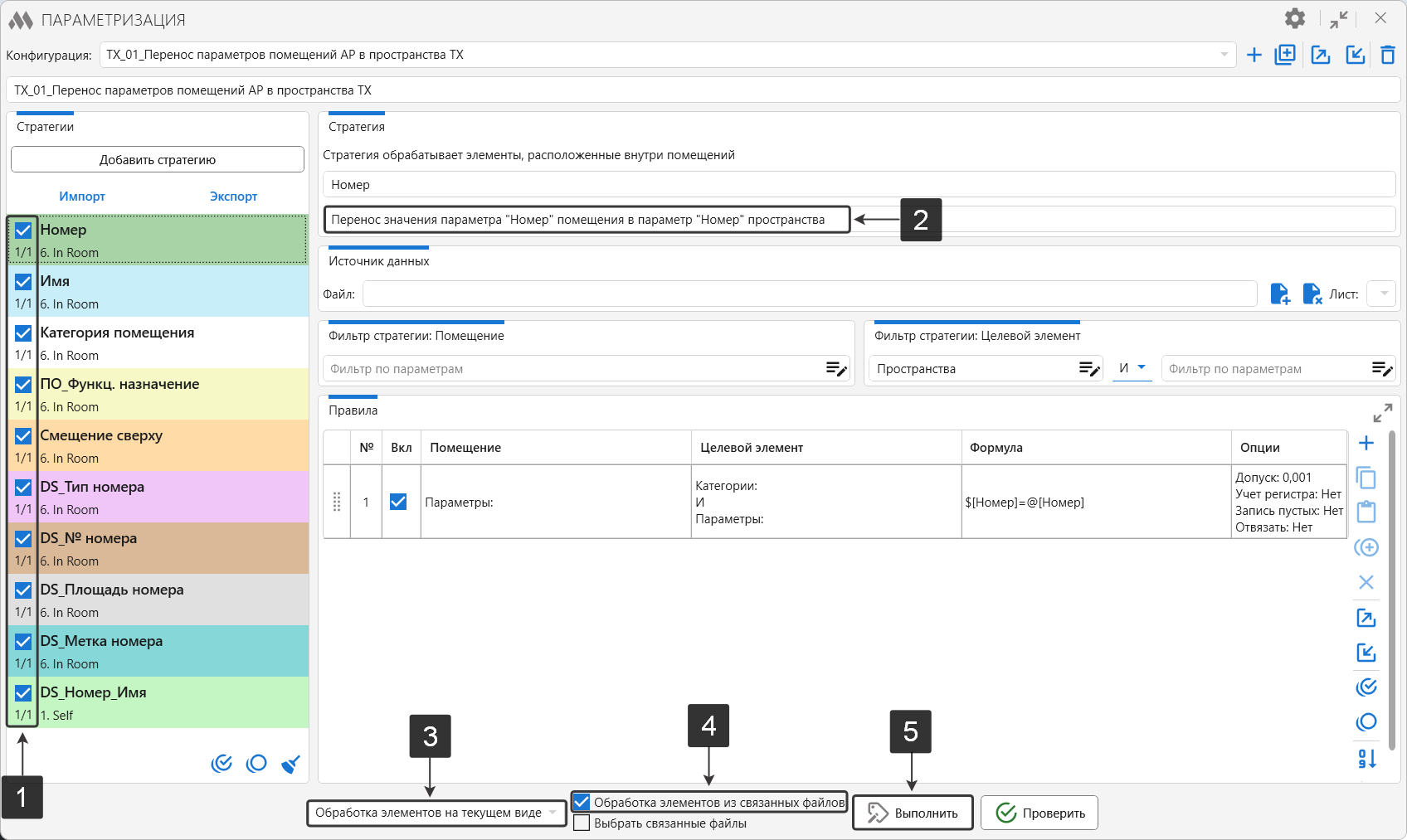

Процесс работы:
- Выберите параметры, которые нужно перенести из помещений АР в пространства ТХ;
- Описание параметризации;
- Запустите параметризацию на рабочем виде, выбрав «Обработка элементов на текущем виде»;
- Обязательно поставьте галочку «Обработка элементов из связанных файлов»;
- Нажмите «Выполнить».
