Наименование перемычек

Наименование типоразмеров перемычек

Описание блоков:

1. Данный блок состоит из двух частей: буква «П», обозначающая принадлежность типоразмера к перемычкам, и марка перемычки;
2. Указывается толщина стены, в которой стоит перемычка;
3. Указывается ширина проема, над которым установлена перемычка;
4. Указывается длина перемычки.

Пример: «ПБ1.5.1_160_3500_(3890)».

Наименование семейств компонентов перемычек

Описание блоков:

1. Тип компонента;
2. Габарит компонента;
3. Маркировка компонента.

Пример: «Уголок_125х8 l=160_(У1), ПР_29-16_(БР1)».

Наименование типоразмеров железобетонных элементов

Описание блоков:

1. Блок, в котором приводится аббревиатура, идентифицирующая конструкцию. Допустимые сокращения приведены в таблице. Сокращения для элементов, отсутствующих в таблице, необходимо предварительно согласовать с BIM-отделом (см. Таблица 1.3.1.12.1 — Сокращения, принятые в наименовании блока 1);
2. Материал, из которого состоит элемент;
3. Геометрическая характеристика элемента;
4. Дополнение, в котором может быть записана любая необходимая уточняющая характеристика элемента.

Пример: «ФП_B30-F150-W8_300», «СМШ_B25-F75-W4_160».

Для железобетонных конструкций последовательно указываются класс бетона по прочности, морозостойкость, водонепроницаемость. Пример, B25-F75-W4.

При наименовании следует учитывать требования пункта 0.

В наименовании типоразмеров колонн/пилонов первым габаритом всегда указывается большая из характеристик сечения. Это необходимо для того, чтобы не дублировать типоразмеры геометрических конструкций с разной последовательностью сторон. Например: для колонны сечением 600х400 и 400х600 наименование типоразмера будет одинаковым – «КМ_B25-F75-W8_600х400».
В наименовании лестничных маршей первым габаритом указывается ширина марша, а вторым длина. Пример:

• «ЛММ_В25-F75-W4_1200_1800» — Для лестничного марша шириной 1200 и длиной 1800

Таблица 1.3.1.12.1 — Сокращения, принятые в наименовании блока 1

Наименование фильтров, шаблонов видов, стилей линий и других настраиваемых инструментов визуализации в Revit

Наименование элементов данного блока должно быть логично и понятно всем лицам, работающим совместно в одной модели. При проверке модели могут быть выставлены замечания относительно некорректных наименований у элементов.

При создании пользовательских элементов необходимо в наименовании в конце добавлять дополнительный блок, содержащий имя автора.

Наименование арматурных стержней

Наименование типоразмеров арматурных стержней

Описание блоков:

1. Данный блок используется для арматуры, считаемой в погонных метрах, при этом записывается обозначение «МП»;
2. Класс арматуры, диаметр арматурного стержня и принадлежность к конкретному ряду армирования (при необходимости деления).

Пример:

• «МП_А500-16-ф3» – Данный тип арматурного стержня используется для арматуры в погонных метрах, класса А500, 16 диаметра и относится к 3 ряду армирования.

Наименование семейств IFC-арматурных стержней

Описание блоков:

1. Данный блок используется для описания назначения конструкции, в которой семейство должно использоваться. Например: «Плита», «Стена»;
2. Указывается форма арматурного стержня и, при необходимости, символьная ориентация стержня в пространстве;
3. В данном блоке описывается способ раскладки арматуры: «одиночный», «ряд». При использовании семейства с фиктивным количеством стержней, вбиваемых вручную и размещаемого в единичном экземпляре, используется описание «фиктивный».

Пример: «Плита_П(U)_ряд», «Плита_Г(L)_одиночный».

Наименование типоразмеров IFC-арматурных стержней

Описание блоков:

1. Данный блок используется для арматуры, считаемой в погонных метрах, при этом записывается обозначение «МП»;
2. Указывается форма арматурного стержня и, при необходимости, символьная ориентация стержня в пространстве;
3. В данном блоке содержится класс арматуры.

Пример: «Г(L)_A500C», «Хкр_A500C»

Наименование семейств IFC-каркасов

Описание блоков:

1. Данный блок всегда состоит из слова «Каркас»;
2. Данный блок используется для описания назначения конструкции, в которой семейство должно использоваться. Например: «Плита», «Стена»;
3. Описание функционального назначения каркаса;
4. Обобщающая геометрическая характеристика каркаса (данный блок не является обязательным).

Пример: «Каркас_плита_поддерживающий_800», «Каркас_стена_Крп».

Наименование типоразмеров IFC-каркасов

Наименование типоразмеров IFC-каркасов состоит из одного блока, который соответствует принятому в проекте наименованию каркаса. Например наименования каркаса и его расшифровку см. рисунок ниже.

Наименование форм арматурных стержней

Добавление новых форм арматурных стержней, а также выбор их наименования согласовывается с BIM-отделом.

В наименовании форм арматурных стержней могут использоваться буквы русского и английского алфавита, а также цифры. Основным принципом формирования наименования формы арматурного стержня является логическая ассоциация с формой.

Наименование форм арматурных стержней, имеющихся в шаблоне проекта КЖ и библиотеке закреплено в данном разделе (см. Таблица 1.3.1.18.1 – Наименования форм арматурных стержней).

Таблица 1.3.1.18.1 – Наименования форм арматурных стержней

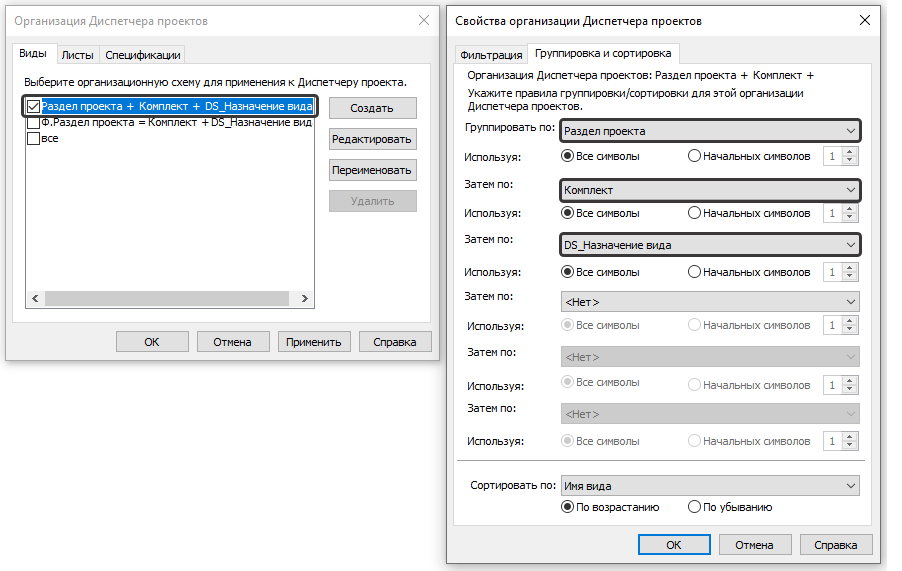

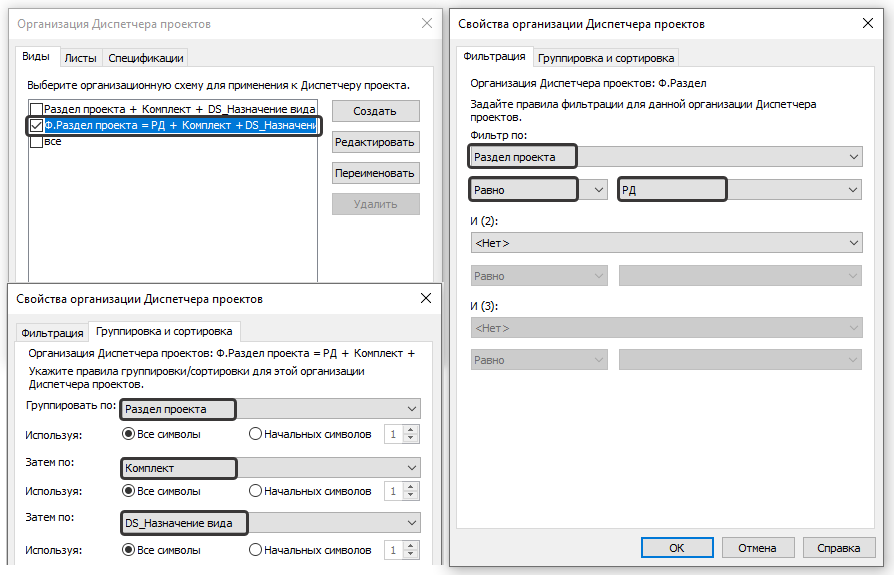

Наименование видов

Коды типов вида

Таблица 1.3.1.19.1 — Коды типов вида

Коды разделов и комплектов

Таблица 1.3.1.19.2 — Коды разделов и комплектов

Идентификатор раздела

Таблица 1.3.1.19.3 — Идентификатор раздела

Коды задания для разделов

Таблица 1.3.1.19.4 — Коды задания для разделов

Именование горизонтальных видов

Описание блоков:

1. Код типа вида;

2. Корпус* Необязательный. Принадлежность спецификации к корпусу или части здания. В том случае, когда корпус в модели присутствует в единственном экземпляре, данный блок в его наименовании исключается;

3. Имя уровня. Для раздела КР используется отметка верха плиты;

4. Марка конструкций* Необязательный. Используется только в разделе КР, для раздела АР данный блок исключается;

5. Код раздела/ комплекта проекта или комментарий;

6. USER* Необязательный. Аббревиатура для пользовательских видов.

Пример:

• «ПЭ_П01(-3.600)_О» – Оформленный план этажа паркинга первого уровня на отметке -3.600;
• «ФП_Э02(+3.780)_Пм2.1» – Фрагмент плана второго этажа на отметке +3.780 для марки конструкции Пм2.1;
• «ПП_Э03(+7.200)_МП» – Маркировочный план потолков третьего этажа на отметке +7.200;
• «3D_КК_Вентблоки» – 3D вид для контроля качества вентблоков.

Именование вертикальных видов разрезов и фасадов

Описание блоков:

1. Код типа вида;

2. Корпус* Необязательный. Принадлежность спецификации к корпусу или части здания. В том случае, когда корпус в модели присутствует в единственном экземпляре, данный блок в его наименовании исключается;

3. Марка конструкций* Необязательный. Используется только в разделе КР, для раздела АР данный блок исключается;

4. Номер и/или имя вида;

5. Код раздела/ комплекта проекта или комментарий;

6. USER* Необязательный. Аббревиатура для пользовательских видов.

Пример:

• «С_1-1_О» – Оформленное сечение 1-1;
• «Р_ 23-23_Опалубка_USER» – Разрез 23-23 опалубки пользователя USER.

Именование видов задания:

Описание блоков:

1. Код типа задания;

2. Код типа вида;

3. Корпус* Необязательный. Принадлежность спецификации к корпусу или части здания. В том случае, когда корпус в модели присутствует в единственном экземпляре, данный блок в его наименовании исключается;

4. Марка конструкций* Необязательный. Используется только в разделе КР, для раздела АР данный блок исключается;

5. Номер и/или имя вида;

6. Код раздела/ комплекта проекта или комментарий;

7. USER* Необязательный. Аббревиатура для пользовательских видов.

Пример:

• «ЗИОС_Р_К3_2-2» – Задание для инженеров корпуса 3, разрез 2-2;
• «ЗИОС_ПНК_ К1_ К01(+39.100)_ЗИОС» – Задание для инженеров корпуса 1 на плане несущих конструкций кровли на отметке +39.100;
• «ЗКР_3D_К2_Бассейны» – 3D вид задания для конструкторов, бассейны корпуса 2.

Наименование спецификаций

Описание блоков:

1. Код типа вида;

2. Корпус* Необязательный. Принадлежность спецификации к корпусу или части здания. В том случае, когда корпус в модели присутствует в единственном экземпляре, данный блок в его наименовании исключается;

3. Уровень* Необязательный.  Имя уровня этажа, по необходимости;

4. Марка конструкций* Необязательный. Используется только в разделе КР, для раздела АР данный блок исключается;

5. Имя или шапка спецификации, по необходимости;

6. USER* Необязательный. Аббревиатура для пользовательских видов.

Исключение для раздела АР:

Все спецификации, которые выносятся на листы, в разделе АР именуются в диспетчере проекта точно так же, как и в шапке спецификации для предотвращения ошибок. Удалять системную шапку таких спецификаций запрещено. Все остальные спецификации именуются по правилам.

Пример:

• «Сп_К1_Пм1.2_Инж.проемы» – Спецификация инженерных проемов корпуса 1 для марки конструкции Пм1.2;
• «Э_Э02(+3.600)_USER» – Экспликация помещений второго этажа на отметке +3.600 пользователя USER;
• «Сп_Сбор.ед.изд._Л1» – Спецификация сборочных единиц, изделие Л1;
• «КК_Общие параметры» – Контроль качества по нескольким категория для проверки общих параметров.

Исключение для раздела ТХ:
Спецификации мебели и оборудования, размещённые на листах, должны завершаться обозначением типа технологии в формате «_ТХ1», «_ТХ2», «_ТХ4» и т.д.
Экспликации пространств — в формате «+3,600», «_0,000» и т.п. — указывают отметку уровня, на котором расположены пространства.

Пример:

• «Спецификация оборудования_ТХ2» — спецификация мебели и оборудования для технологии общественного питания;
• «Экспликация номеров_+3,600» — экспликация пространств номерного фонда на отметке +3,600.

Наименование шаблонов видов

Описание блоков:

1. Идентификатор раздела;

2. Код типа вида;

3. Код раздела/ комплекта проекта* Необязательный. Данный блок используется для разделения на разделы проекта, комплекты или марки конструкций по необходимости. В том случае, когда такой необходимости нет, данный блок опускается;

4.Комментарий к виду или USER шаблона.* Необязательный. Данный блок используется при необходимости.

Пример:

• «АР_ПЭ_КП» – Шаблон кладочного плана этажа раздела АР;
• «КР_ПНК_Пм1.1_Опал.схема» – Шаблон опалубочной схемы плана несущих конструкций марки Пм1.1 раздела КР;
• «АР_С_В» – Шаблон сечения раздела АР по витражам;
• «АР_Ф_Витражи» – Шаблон фасада раздела АР по витражам;
• «BIM_3D_КК_BIM360» – Шаблон 3D вида для BIM360;
• «WIP_ПП_USER» – Шаблон плана потолка от USER;
• «КР_Р_См_Опал.схема» – Шаблон разреза для опалубочной схемы раздела КР;
• «КР_Сп_Деталь So» – Шаблон для спецификации детали So раздела КР.

Наименование фильтров

Наименование фильтров для одной категории элементов

Описание блоков:

1. Идентификатор раздела;

2. Имя уровня.*Необязательный. Код и номер уровня, данный блок используется для сортировки фильтров в разделе КР по необходимости;

3. Код категории элементов;

Таблица 1.3.1.22.1 – Наименования категорий элементов

4. Критерий фильтрации. Общий признак фильтра, Например имя типоразмера;

5. (Искл). Заполняется при условиях «не равно», «не содержит», «не начинается с», когда необходимо указать, что фильтр не содержит элементы с данным критерием фильтрации.

Наименование фильтров для нескольких категории элементов

Главный принцип наименования фильтров – это внести как можно больше информации о самом фильтре.

Описание блоков:

1. Идентификатор раздела;

2. Имя уровня.*Необязательный. Код и номер уровня, данный блок используется для сортировки фильтров в разделе КР по необходимости;

3. Код категории элементов.*Необязательный. Данный блок исключается в том случае, когда:

• Выбранных категорий больше 3-5;
• Выбранные категории объедены общей маркой или признаком.

Общий признак категорий:

• ОПЛ — Все элементы опалубки конструкторской модели, включая термовкладыши, деформационные швы и т.д.;
• АРМ — Все элементы армирования.

4. Критерий фильтрации. Общий признак фильтра, например имя типоразмера;

5. (Искл). Заполняется при условиях «не равно», «не содержит», «не начинается с», когда необходимо указать, что фильтр не содержит элементы с данным критерием фильтрации.

Примечание: Допускает сокращение и упрощение длинных слов. Например, содержит сократить до сод., маркировка типоразмера до марк.тип и так далее.

Пример:

• «АР_Р+Ф_ Имя виды = АР3 и Узел(Искл.)» – Фильтр раздела АР содержит все разрезы и фасады, кроме тех, у которых имя вида равно «АР3» и «Узел»;
• «АР_Дв_Марк.тип. сод. В» – Фильтр раздела АР на категорию Двери, маркировка типоразмера содержит «В»;
• «КР_Э01_КН_Пм1.1(Искл.)» – Фильтр раздела КР содержит весь несущий каркас, кроме марки Пм1.1;
• «АР_ВС_В-1» – Фильтр раздела АР содержит все витражные системы В-1;
• «КР_НК_Изделие 3С-6» – Фильтр раздела КР содержит все несущие колонны изделия 3С-6;
• «КР_АРМ» – Фильтр раздела КР содержащий всю арматуру.

Наименование групп

Для групп приняты следующие наименования:

Таблица 1.3.1.19.1 — Наименование групп

• *Типы конструкций см. в столбце «Назначение элемента» таблицы «Значение параметра «Описание»
• Допускается добавлять уточняющую информацию для группы в конце наименования через нижнее подчеркивание: АР_ Стандартный_МГН v.1

Описание блоков:

1. АР Шифр раздела;
2. КХХ  Номер корпуса (опционально, используется при наличии в одной модели нескольких корпусов);
3. СХХ Номер блока (опционально, используется при наличии в одной модели нескольких блоков);
4. ЭХХ Номер этажа (диапазон этажей);
5. Тип номера/квартиры (для групп в моделях АР, опционально);
6. Сокращение, соответствующее содержанию набора элементов группы. Наименование данного сокращения берется из правил наименований типоразмеров.

Пример: «АР_К01_С01_Э02-12_СВП_Доп. Перегородки».

! Если внутри одной группы расположены элементы разных назначений и категорий (Плиты и Стены – требуется согласование с BPM). В этом случае Рабочий набор для данной группы нужно будет назначить вручную.

7. Дополнительная информация (при необходимости).

! Важно соблюдать правила наименования групп и типоразмеров  для автоматической рассортировки их по рабочим наборам с помощью плагина.
