Наименование типоразмеров железобетонных элементов
Описание блоков:
- Блок, в котором приводится аббревиатура, идентифицирующая конструкцию. Допустимые сокращения приведены в таблице. Сокращения для элементов, отсутствующих в таблице, необходимо предварительно согласовать с BIM-отделом (см. Таблица 1.3.1.3.1 — Сокращения, принятые в наименовании блока 1);
- Материал, из которого состоит элемент;
- Геометрическая характеристика элемента;
- Дополнение, в котором может быть записана любая необходимая уточняющая характеристика элемента.
Пример: «ФП_B30-F150-W8_300», «СМШ_B25-F75-W4_160».
Для железобетонных конструкций последовательно указываются класс бетона по прочности, морозостойкость, водонепроницаемость. Пример, B25-F75-W4.
При наименовании следует учитывать требования пункта 0.
В наименовании типоразмеров колонн/пилонов первым габаритом всегда указывается большая из характеристик сечения. Это необходимо для того, чтобы не дублировать типоразмеры геометрических конструкций с разной последовательностью сторон. Например: для колонны сечением 600х400 и 400х600 наименование типоразмера будет одинаковым – «КМ_B25-F75-W8_600х400».
В наименовании лестничных маршей первым габаритом указывается ширина марша, а вторым длина. Пример:
- «ЛММ_В25-F75-W4_1200_1800» — Для лестничного марша шириной 1200 и длиной 1800
Таблица 1.3.1.3.1 — Сокращения, принятые в наименовании блока 1
| Сокращение | Расшифровка |
|---|---|
| БНСв | Буронабивная свая |
| ЗБСв | Забивная свая |
| ПДГ | Подготовка |
| ФП | Фундаментная плита |
| ФЛ | Фундамент ленточный |
| ФБ | Фундамент из блоков |
| ШП | Шпунт |
| РСТ | Ростверк |
| ЧБ | Чаша бассейна |
| СМН | Стена монолитная несущая |
| СМПр | Стена монолитная приямка |
| СМШ | Стена монолитная шахты лифта |
| ССбН | Стена сборная несущая |
| ССбШ | Стена сборная шахты лифта |
| КМ | Колонна монолитная |
| ПлМ | Пилон монолитный |
| ПМ | Перекрытие монолитное |
| ПСб | Перекрытие сборное |
| ППроф | Плита профнастила |
| ФМПр | Плита приямка |
| БМ | Балка монолитная |
| БСб | Балка сборная |
| КПТ | Капитель |
| ПЛМ | Площадка лестничная монолитная |
| ЛММ | Лестничный марш монолитный |
| ЛПСб | Лестничная площадка сборная |
| ЛМСб | Лестничный марш сборный |
| СЛСб | Ступень лестничная сборная |
| РМПМ | Рампа монолитная |
| КЗМ | Козырек монолитный |
| ТИ | Теплоизоляция |
| ГИ | Гидроизоляция |
| ТП | Термовкладыш в перекрытии |
| ТС | Термовкладыш в стене |
| ЗС | Заполнение зазоров между ж/б стенами |
| ЗП | Заполнение зазоров между ж/б плитами |
| ЗФ | Заполнение зазоров между плитами фундаментов |
| З | Засыпка |
| К_Ст | Колонна стальная (при необходимости разместить такое семейство в основном рабочем файле Revit без применения Advance Steel) |
| Б_Ст | Балка стальная (при необходимости разместить такое семейство в основном рабочем файле Revit без применения Advance Steel) |
Наименование арматурных стержней
Наименование типоразмеров арматурных стержней
Описание блоков:
- Данный блок используется для арматуры, считаемой в погонных метрах, при этом записывается обозначение «МП»;
- Класс арматуры, диаметр арматурного стержня и принадлежность к конкретному ряду армирования (при необходимости деления).
Пример:
- «МП_А500-16-ф3» – Данный тип арматурного стержня используется для арматуры в погонных метрах, класса А500, 16 диаметра и относится к 3 ряду армирования.
Наименование семейств IFC-арматурных стержней
Описание блоков:
- Данный блок используется для описания назначения конструкции, в которой семейство должно использоваться. Например: «Плита», «Стена»;
- Указывается форма арматурного стержня и, при необходимости, символьная ориентация стержня в пространстве;
- В данном блоке описывается способ раскладки арматуры: «одиночный», «ряд». При использовании семейства с фиктивным количеством стержней, вбиваемых вручную и размещаемого в единичном экземпляре, используется описание «фиктивный».
Пример: «Плита_П(U)_ряд», «Плита_Г(L)_одиночный».
Наименование типоразмеров IFC-арматурных стержней
Описание блоков:
- Данный блок используется для арматуры, считаемой в погонных метрах, при этом записывается обозначение «МП»;
- Указывается форма арматурного стержня и, при необходимости, символьная ориентация стержня в пространстве;
- В данном блоке содержится класс арматуры.
Пример: «Г(L)_A500C», «Хкр_A500C»
Наименование семейств IFC-каркасов
Описание блоков:
- Данный блок всегда состоит из слова «Каркас»;
- Данный блок используется для описания назначения конструкции, в которой семейство должно использоваться. Например: «Плита», «Стена»;
- Описание функционального назначения каркаса;
- Обобщающая геометрическая характеристика каркаса (данный блок не является обязательным).
Пример: «Каркас_плита_поддерживающий_800», «Каркас_стена_Крп».
Наименование типоразмеров IFC-каркасов
Наименование типоразмеров IFC-каркасов состоит из одного блока, который соответствует принятому в проекте наименованию каркаса. Например наименования каркаса и его расшифровку см. рисунок ниже.
Наименование форм арматурных стержней
Добавление новых форм арматурных стержней, а также выбор их наименования осуществляется BIM-отделом.
В наименовании форм арматурных стержней могут использоваться буквы русского и английского алфавитов, а также цифры. Основным принципом формирования наименования формы арматурного стержня является логическая ассоциация с формой.
Наименование формы арматурного стержня должно соответствовать наименованию формы, указанному в ведомости деталей, значению фильтра в данной спецификации, наименованию формы стержня в свойствах арматурного стержня, а также наименованию формы в семействе «Ведомость деталей».
Наименование форм арматурных стержней, имеющихся в шаблоне КР и библиотеке, закреплено в данном разделе.
Таблица 1.3.1.3.2 – Наименования форм арматурных стержней
| Наименование формы арматурного стержня | Изображение | Описание |
|---|---|---|
| I (английская буква "i" заглавная) |
 |
Стандартный прямой стержень |
| S |
 |
S-образная деталь с двумя прямыми углами загиба |
| Sо |
 |
S-образная деталь с двумя произвольными острыми углами загиба |
| Sт |
 |
S-образная деталь с двумя произвольными тупыми углами загиба |
| Sтг |
 |
S-образная деталь с двумя произвольными тупыми углами загиба и прямым Г-образным отгибом на конце, смотрящим вниз |
| Sтгв |
 |
S-образная деталь с двумя произвольными тупыми углами загиба и прямым Г-образным отгибом на конце, смотрящим вверх |
| W |
 |
W-образная деталь с четырьмя прямыми углами загиба |
| Wв |
 |
W-образная деталь с четырьмя прямыми углами загиба и дополнительным наклонным отгибом |
| Wо |
 |
W-образная деталь с четырьмя прямыми углами загиба и разновысокими крайними полками |
| Wт |
 |
W-образная деталь с четырьмя произвольными тупыми углами загиба |
| Г |
 |
Г-образная деталь с прямым углом загиба |
| Гг |
 |
Г-образная деталь с произвольным радиусом гиба |
| Го |
 |
Г-образная деталь с произвольным острым углом загиба |
| Гт |
 |
Г-образная деталь с произвольным тупым углом загиба |
| Л |
 |
Л-образная деталь с прямым углом загиба и наклонным участком |
| О |
 |
О-образная замкнутая деталь |
| Ог |
 |
О-образная деталь с внутренними отгибами (деталь-хомут) |
| П |
 |
П-образная деталь с двумя прямыми углами загиба |
| G |
 |
П-образная деталь с двумя прямыми углами загиба и дополнительным наклонным отгибом |
| Пu |
 |
П-образная деталь с одним прямым углом загиба и внутренним крюкообразным отгибом |
| Пв |
 |
П-образная деталь с одним прямым и одним произвольным тупым углами загиба и Г-образным отгибом на конце |
| Пг |
 |
П-образная деталь с двумя прямыми углами загиба и прямым Г-образным отгибом на конце |
| Пк |
 |
П-образная деталь с одним прямым и одним произвольным тупым углами загиба, наклонным участком и Г-образным отгибом на конце |
| По |
 |
П-образная деталь с двумя произвольными острыми углами загиба |
| Пт |
 |
П-образная деталь с двумя произвольными тупыми углами загиба |
| Пот |
 |
П-образная деталь с двумя произвольными углами загиба |
| Пп |
 |
П-образная деталь с двумя прямыми углами загиба и двумя прямыми Г-образными отгибом на конце |
| Ппг |
 |
П-образная деталь с произвольным острым углом загиба, наклонным участком и Г-образным отгибом на конце |
| Пр |
 |
П-образная деталь с двумя прямыми углами загиба и наклонными отгибами на концах |
| Птв |
 |
П-образная деталь с тремя произвольными тупыми углами загиба |
| Птг |
 |
П-образная деталь с двумя произвольными тупыми углами загиба и Г-образным отгибом на конце |
| Ф |
 |
Фиксатор - лягушка |
| Х |
 |
Хомут (Стиль – обычный) |
| Хu |
 |
Пятиугольный хомут с тремя прямыми и двумя произвольными тупыми углами загиба (Стиль – обычный) |
| Хuр |
 |
Пятиугольный хомут с двумя прямыми, двумя произвольными тупыми и одним произвольным острым углами загиба (Стиль – обычный) |

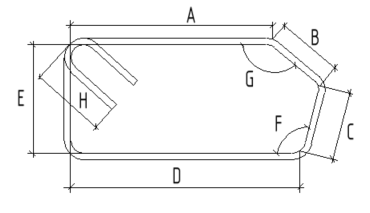

| Хuт |
 |
Пятиугольный хомут с двумя прямыми, двумя произвольными тупыми и одним произвольным острым углами загиба, предназначенный для сейсмических районов (отгибы расположены под 135°) (Стиль – обычный) |
| Хг |
 |
Г-образный хомут с произвольным острым углом загиба (Стиль – обычный) |
| Хгт |
 |
Г-образный хомут с произвольным тупым углом загиба (Стиль – обычный) |
| Хк |
 |
Хомут, замкнутый по контуру (Стиль – обычный) |
| Хкр |
 |
Хомут для восприятия усилий от кручения (Стиль – хомут/стяжка) |
| Хп |
 |
П-образный хомут с двумя произвольными тупыми углами загиба (Стиль – хомут/стяжка) |
| Хр |
 |
Шестиугольный хомут с произвольными углами загиба (Стиль – обычный) |
| Хс |
 |
Хомут, предназначенный для сейсмических районов (отгибы расположены под 135°) (Стиль – обычный) |
| Хтр |
 |
Трапецивидный хомут (Стиль – обычный) |
| Хтрс |
 |
Трапецивидный хомут, предназначенный для сейсмических районов (отгибы расположены под 135°) (Стиль – обычный) |
| Ш |
 |
Шпилька |
Наименование легенд
Наименование легенд формируется с помощью блоков, которые отделяются друг от друга нижним подчеркиванием:
Описание блоков:
- Обозначение, определяющее к какому виду работ относится легенда или обозначение общей легенды номером «0»;
- Обозначение конструктивного элемента, для которого предназначена легенда, или общая легенда;
- Обозначение типа применения легенды. Используется для определения необходимости корректировки перед размещением на листе;
- Текстовое описание сути легенды, отражающее её функциональное назначение
Примечание
Для общих легенд 1-й блок содержит значение «0», для того чтобы общие легенды находились в списке легенд выше, чем остальные легенды.
Пример: «0_Общ_Изм_Схема установки фиксатора», «Арм_Пм_Тип_Обрамление инженерного отверстия у стены», «Опл_Лм_Тип_Опирание на межэтажное перекрытие».
