Создание и адаптация семейств ТХ

Адаптация – процесс переработки семейств производителей оборудования и мебели, с целью приведения их в соответствие с внутренним стандартом DS.

Все геометрические семейства создаются на основе Картотеки семейств, где указываются все необходимые для разработки параметры и информация. По мере разработки для каждого семейства создается ссылка с размещением в ЦБ.

Для создания новых семейств в ЦБ предусмотрены базовые семейства для оборудования и мебели различного функционального назначения расположенных по пути:
\\DSCLOUD\00_Processes_bim\02_Семейства\00_ЦБ\2021\25_ТХ (ТОЛЬКО ДЛЯ ТХ)\04_Оборудование\00_Базовые)

Создание и адаптация

Важные моменты:

1. Для построения геометрии можно использовать DWG-исходник в качестве справочного, как и любой другой. После завершения импортированные категории необходимо удалить, а семейство очистить от неиспользуемых объектов;
2. Геометрия семейства должна быть упрощена до минимально достаточного уровня, обеспечивающего понимание габаритов и внешнего вида оборудования;
3. Перед сохранением семейства необходимо очистить его от неиспользуемых элементов;

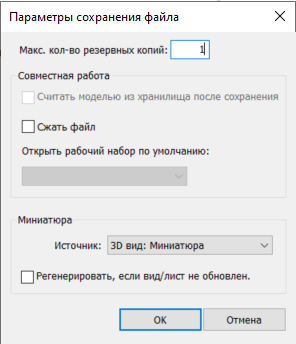

4. При сохранении семейства в параметрах задать количество резервных копий 1, в качестве вида миниатюры использовать вид «Миниатюра», активировать галочку «Регенерировать».

Категория семейства

При разработке семейств используются категории Revit Мебель и Оборудование. Категория семейства определяется постановщиком задания на разработку семейства.

Ориентация семейств относительно опорных плоскостей

Геометрия семейства должна быть расположена в пределах опорных плоскостей и прикреплена к ним для обеспечения возможности изменения габаритов.

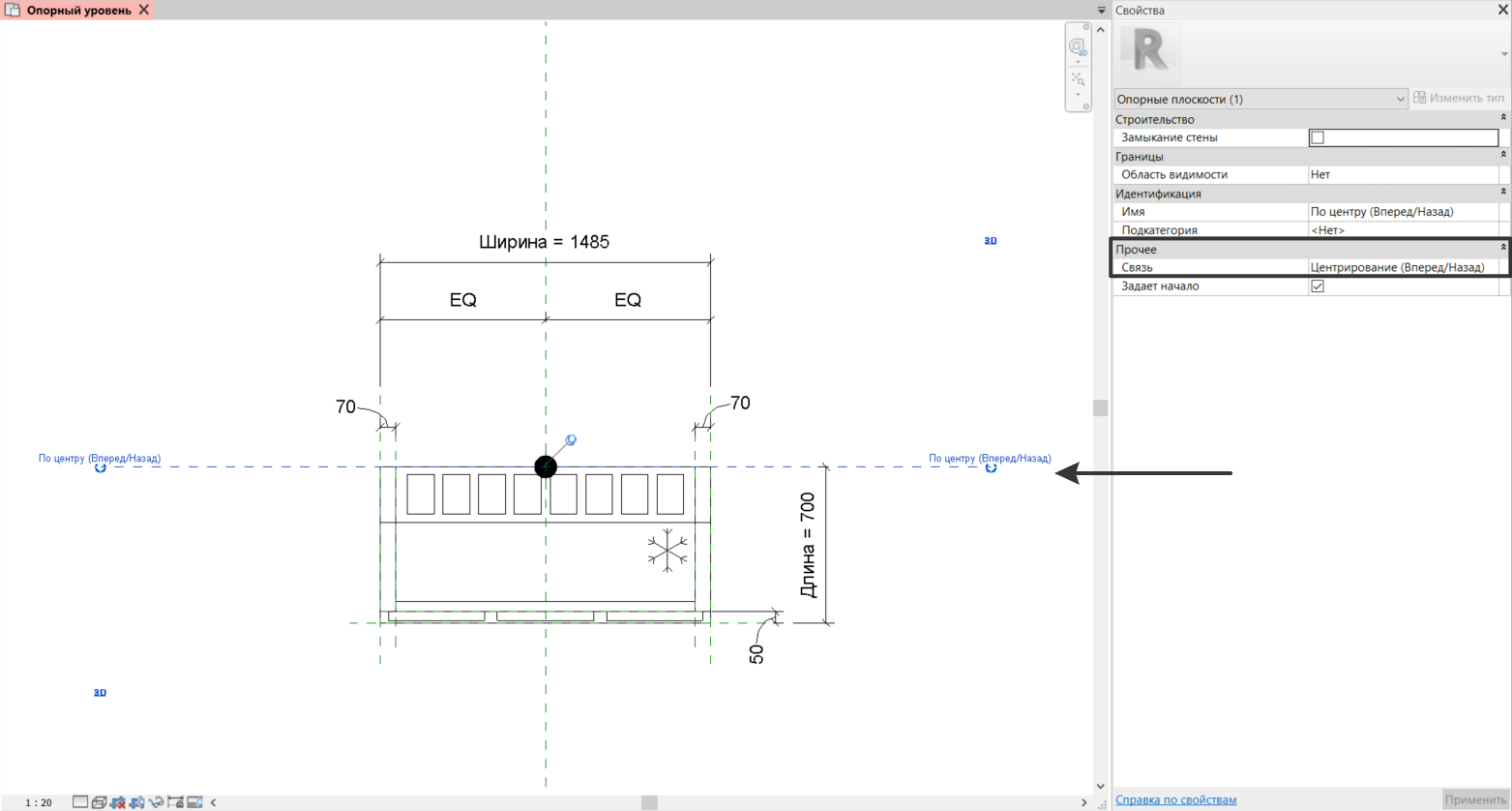

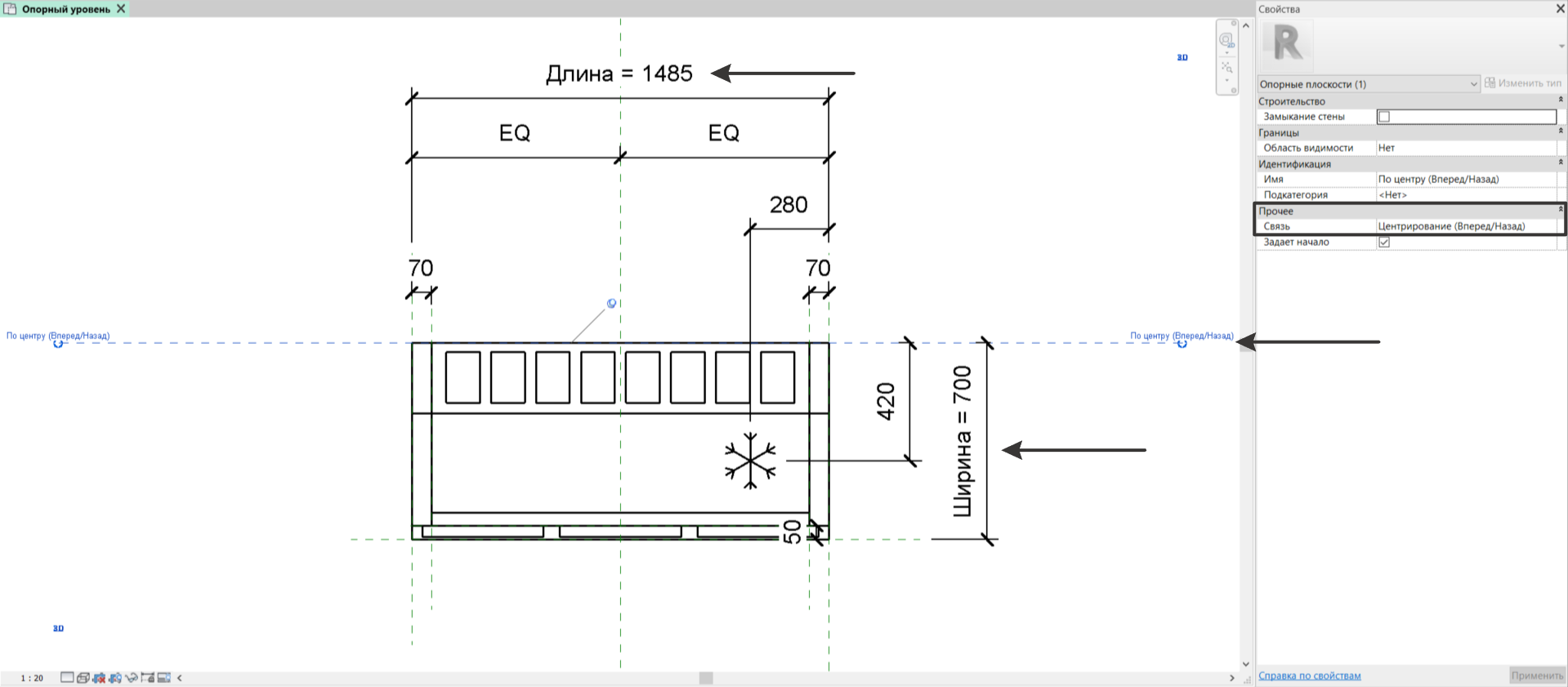

Семейства, устанавливаемые у стены, размещаются задней гранью к горизонтальной центральной опорной плоскости «Связь — Центрирование (Вперед/Назад)», которая изначально присутствует в дисциплине семейства.

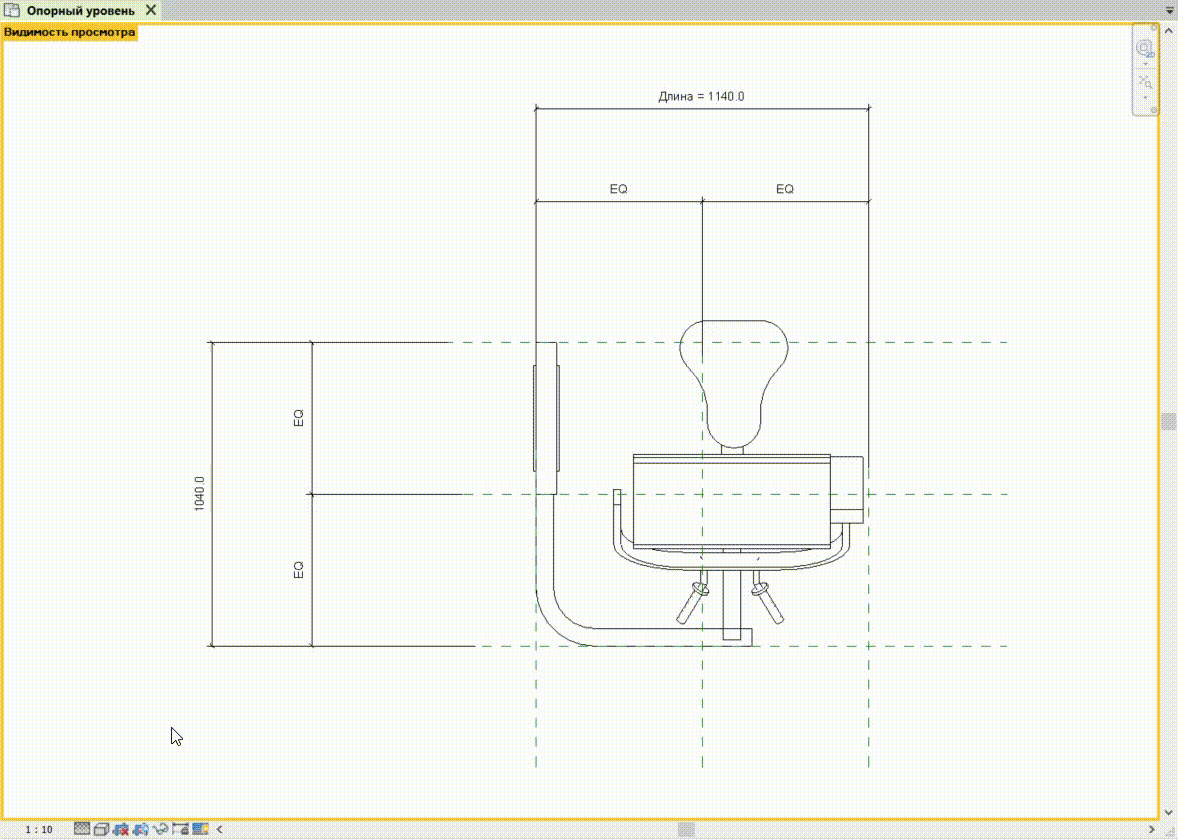

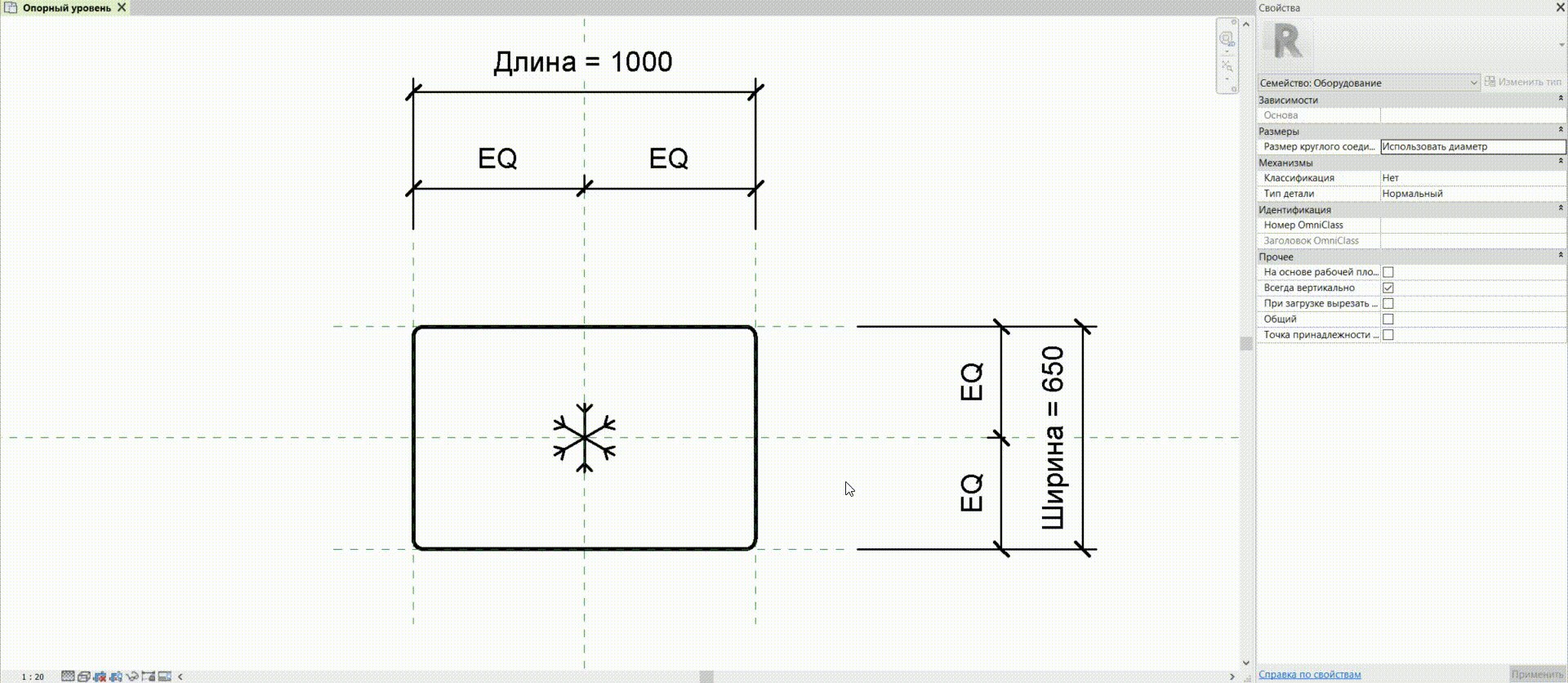

Семейства, размещаемые в центре помещения или на центральной точке стола, должны совпадать своим геометрическим центром с пересечением опорных плоскостей уровня «Связь — Центрирование (Вперед/Назад) и Центрирование (Влево/Вправо)».

Размещение семейств на основе рабочей плоскости

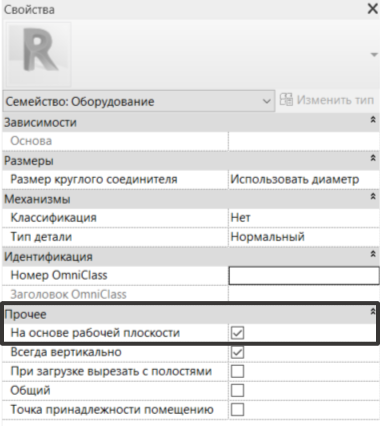

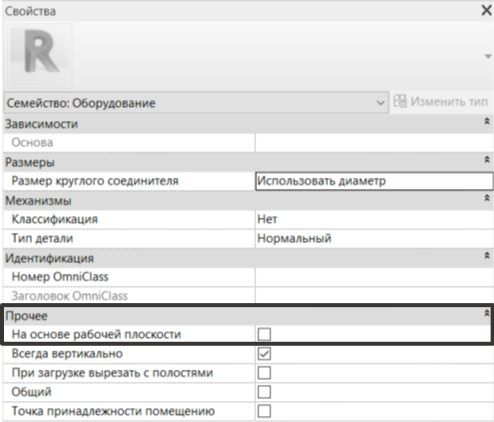

При разработке семейства, подразумевающего установку на другое семейство (чайник, компьютер), необходимо активировать галочку «На основе рабочей плоскости».

переопределение видимости графики

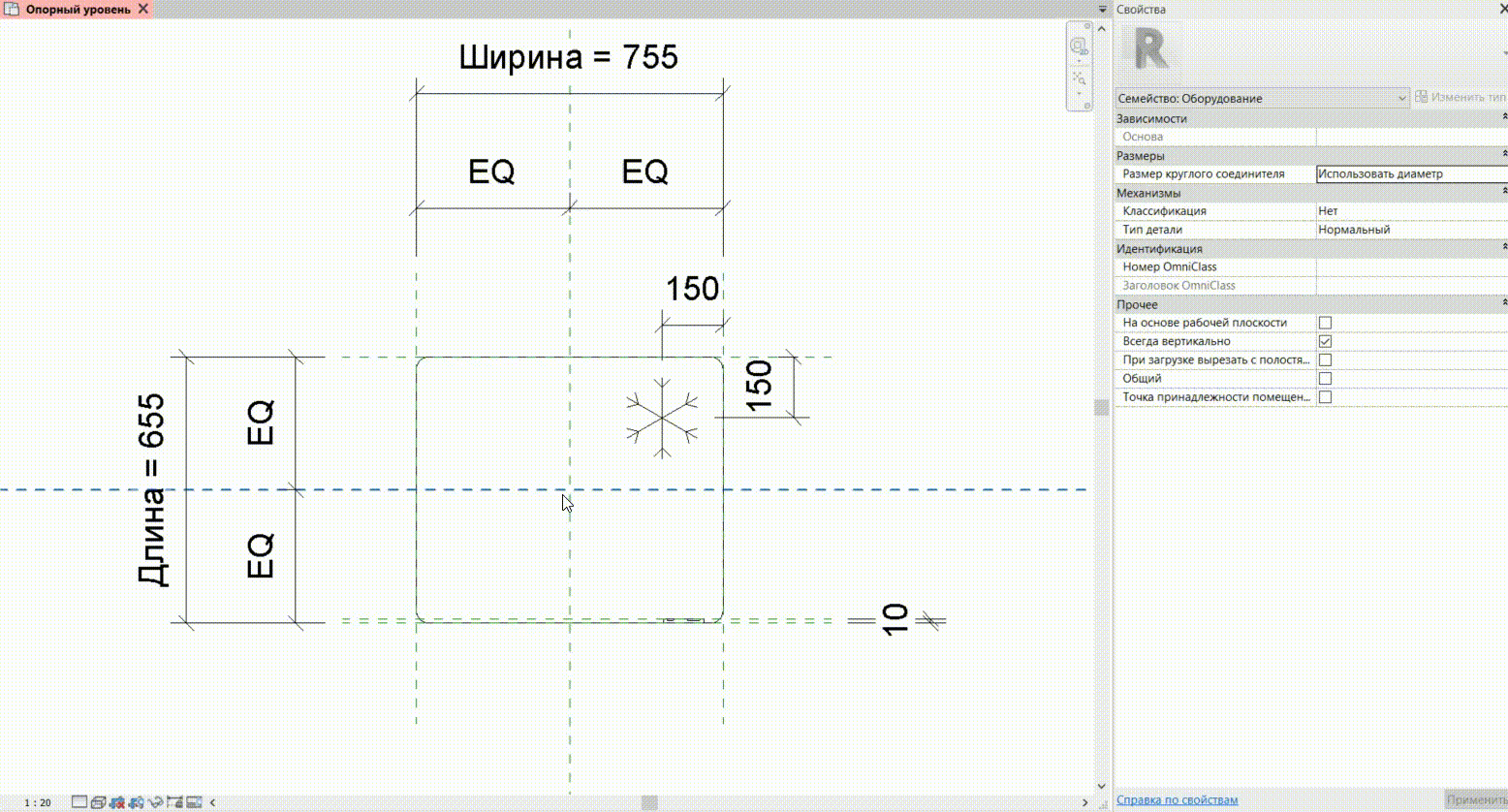

Для упрощения видимости геометрии семейств на начальных стадиях проектирования, некоторым элементам можно задать переопределение видимости графики в зависимости от уровня детализации.

Стиль линий

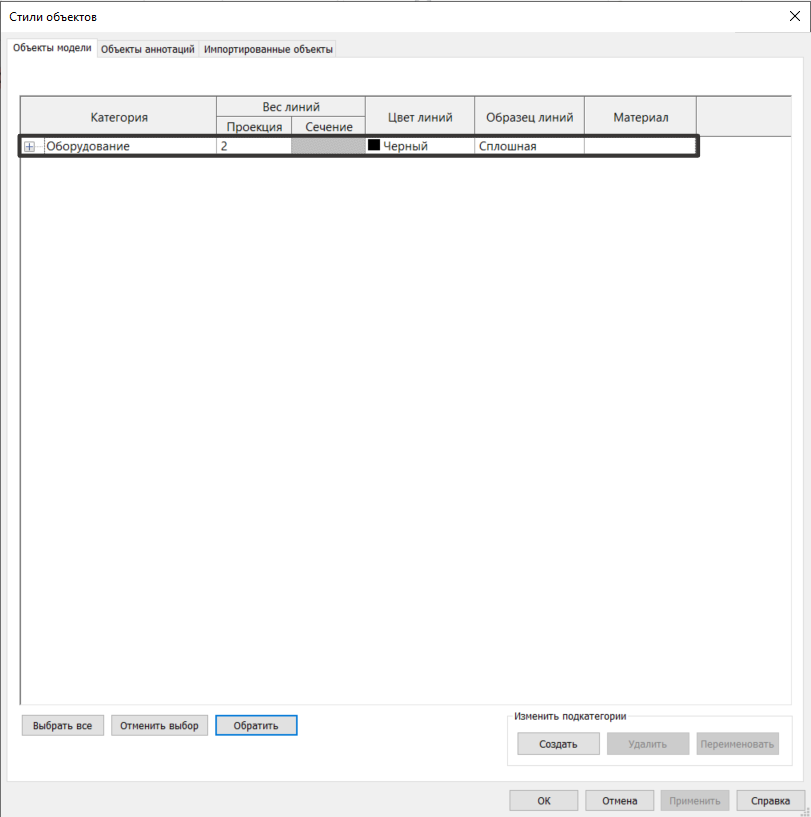

Стиль всех линий геометрических форм должен быть черного цвета, толщиной линий 2.

Подключения оборудования к инженерным сетям ВК и ОВ

Для указания подключения оборудования инженерным сетям ВК и ОВ, в семейство этого оборудования помещается семейство условных обозначений точек подключения.

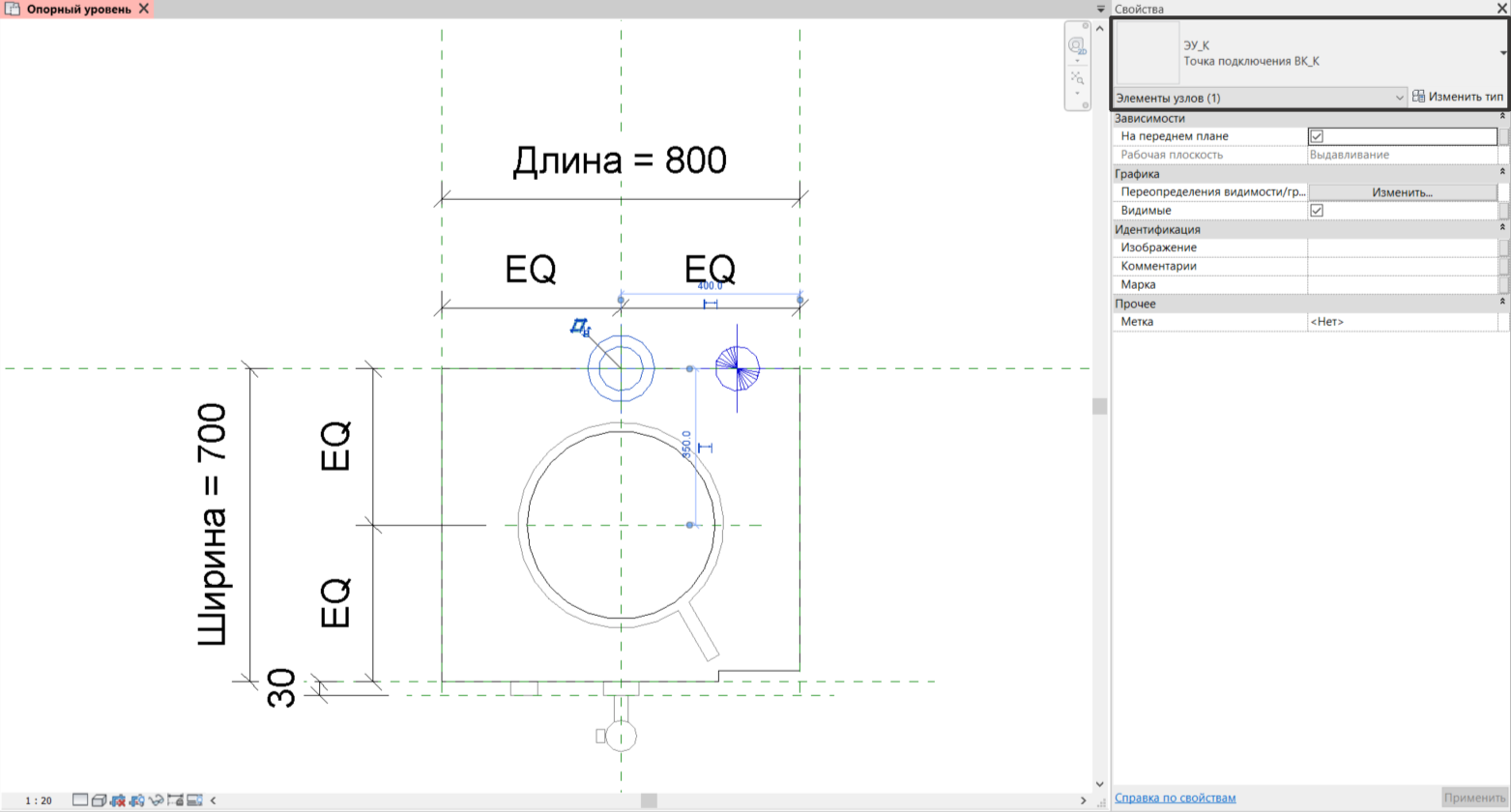

Условные обозначения точек подключения ВК и ОВ располагаются внутри семейств с условиями:

• Выполняются вложенным семейством оборудования с разделением по категориям;
• Устанавливаются на опорную плоскость;
• Видны только на высоком уровне детализации;
• Расстояние между точками не менее 30 мм;
• Точки ОВ расположены в месте подключения вентиляции к оборудованию;
• Точки ВК расположены на задней стенке оборудования;
• Между точками ХВ и ГВ – расстояние строго 150 мм между осями точек, либо строго 300 мм, если между ХВ и ГВ есть точка К;
• Точки ХВ и ГВ по умолчанию расположены симметрично от центральной оси оборудования, точка К – на центральной оси оборудования;
• Точка ОВ размещается по центру оборудования.

Настройка видимости семейств вне зависимости от уровня

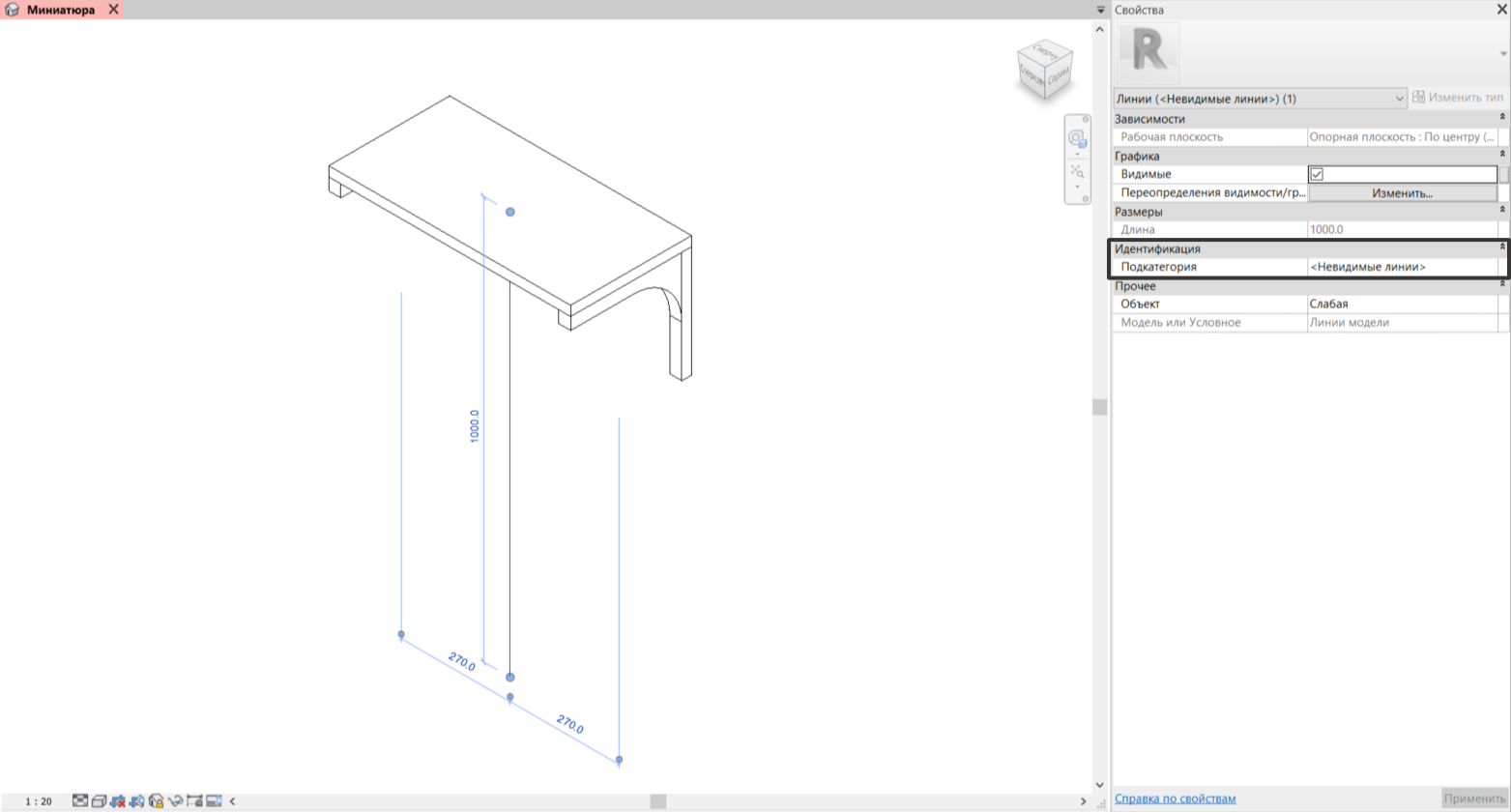

При создании семейства, размещаемого на уровне от пола, рекомендуется заранее размещать геометрию на уровне, отличном от уровня опорной плоскости. Для того, чтобы семейство было видно вне зависимости от уровня секущего диапазона, от опорного уровня до низа геометрии строится линия модели в категории «Невидимые линии».

Настройка вида «Миниатюра» для семейств

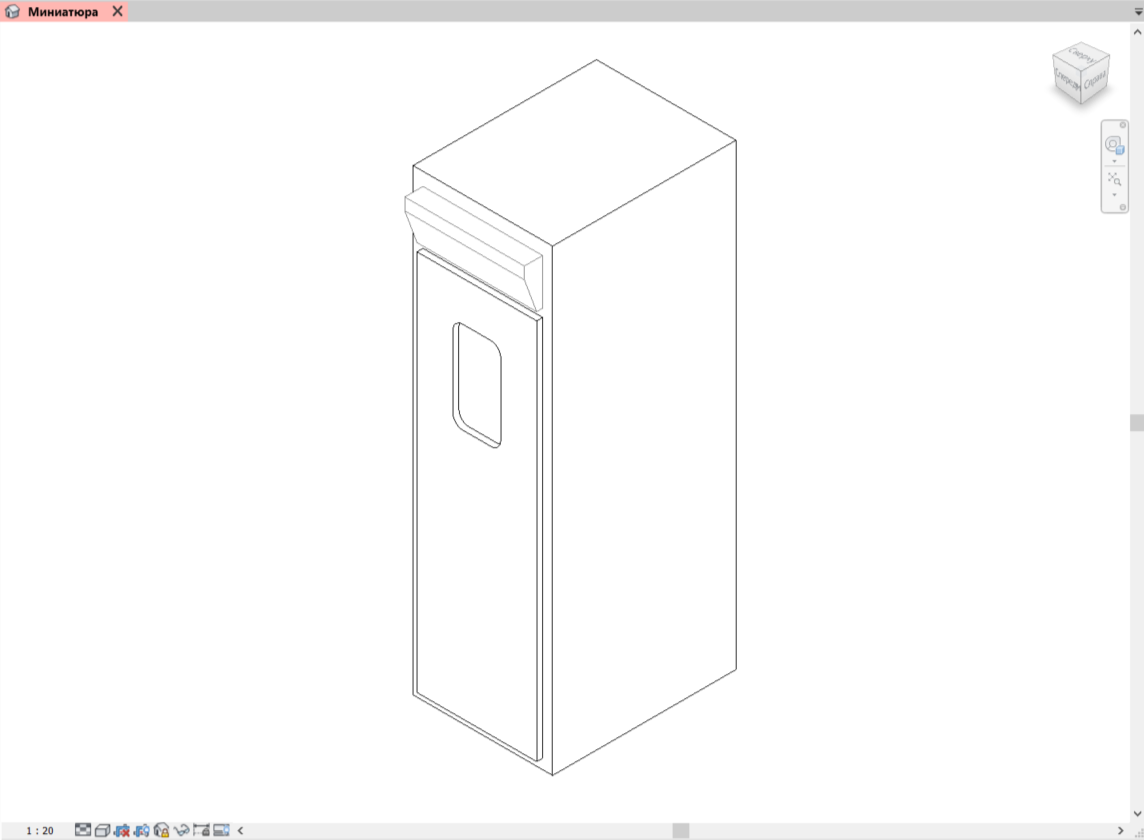

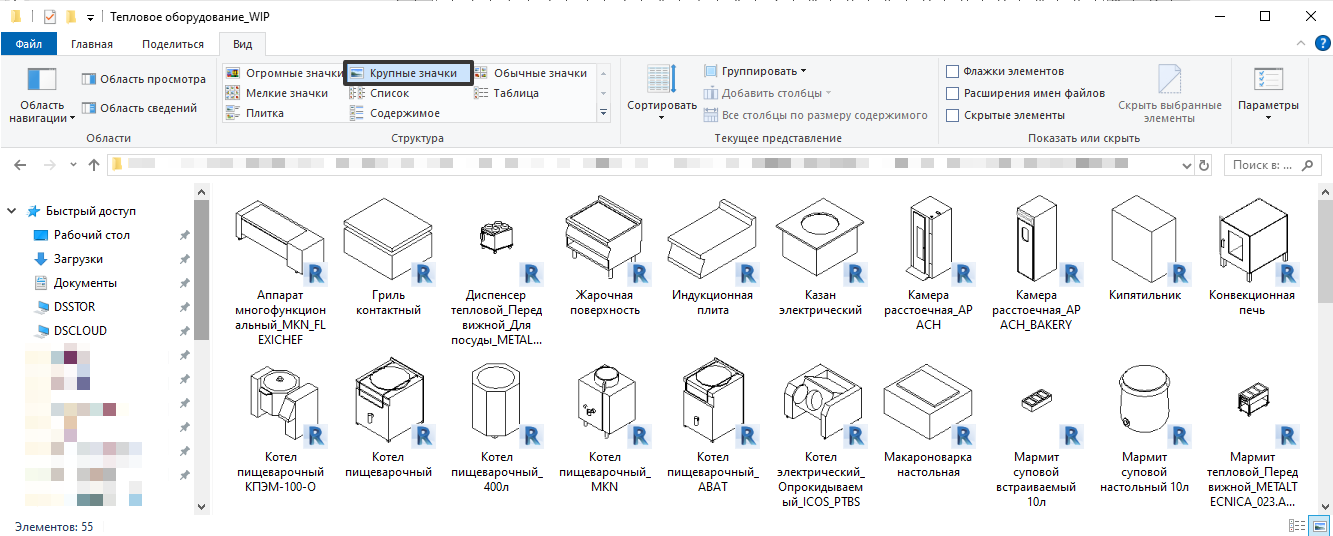

Для более удобного поиска нужного семейства в папке проводника создается вид «Миниатюра». Вид настраивается в аксонометрической проекции под 45 градусов, положение вида блокируется.

Важные моменты:
1. Все параметры семейства, собираемые в спецификации или марки, должны быть общими и являться параметрами типа (за исключением параметра «Примечание»).

Наименование типоразмеров в семействах

Если в семействе не подразумевается создание нескольких типов, создавать тип не обязательно. При создании нескольких типов внутри обязательно дать наименование, позволяющее идентифицировать основные свойства и отличия каждого типа.

Наименование типоразмера состоит из двух блоков:

1. Наименование модели
2. Уточняющая характеристика (необязательно). Если создается семейство мебели, то блок должен содержать габарит в формате ШГВ (например, Стеллаж_1500х600х1830).
   Между блоками допускается знак земли (_) или пробел.

Параметры для спецификации

Важные моменты:
1. Все параметры семейства должны быть без «ADSK» или других префиксов или дополнений.

Ниже представлен список общий обязательных параметров для семейств ТХ.

Таблица 4.2.7.1.1 – Общие обязательные параметры для семейств ТХ

Если оборудование подразумевает подключение к инженерным системам, то в семействе предусматриваются общие параметры из таблицы ниже.

Таблица 4.2.7.1.2 – Общие параметры для семейств ТХ к подключенным к инженерным системам

Примечание

Неиспользуемые во всех типоразмерах параметры удаляются из семейства.
