Технологические потоки

Общее описание

Технологические потоки – графическое отображение маршрутов перемещения людей, сырья, материалов и полуфабрикатов между операциями производственного процесса.

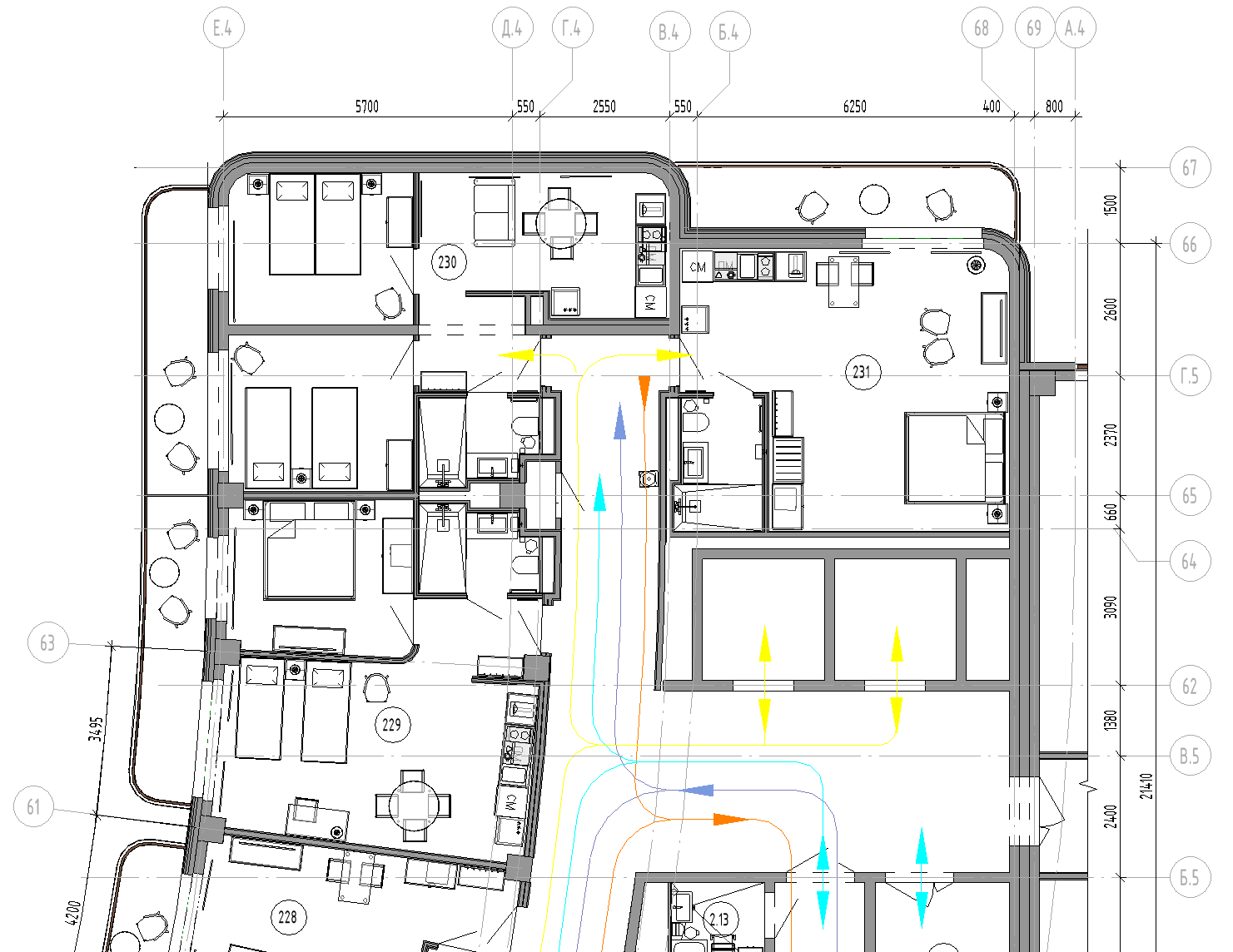

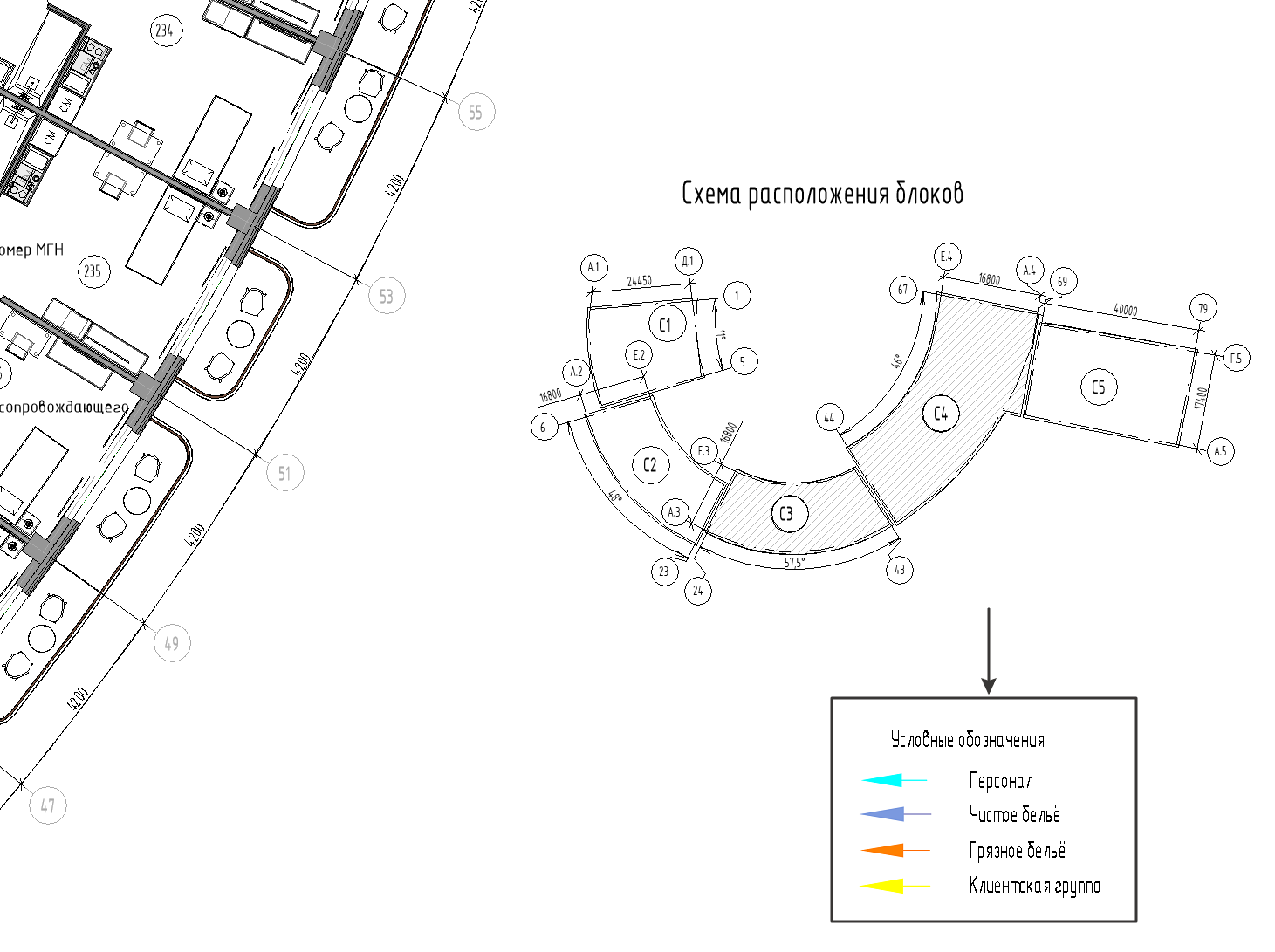

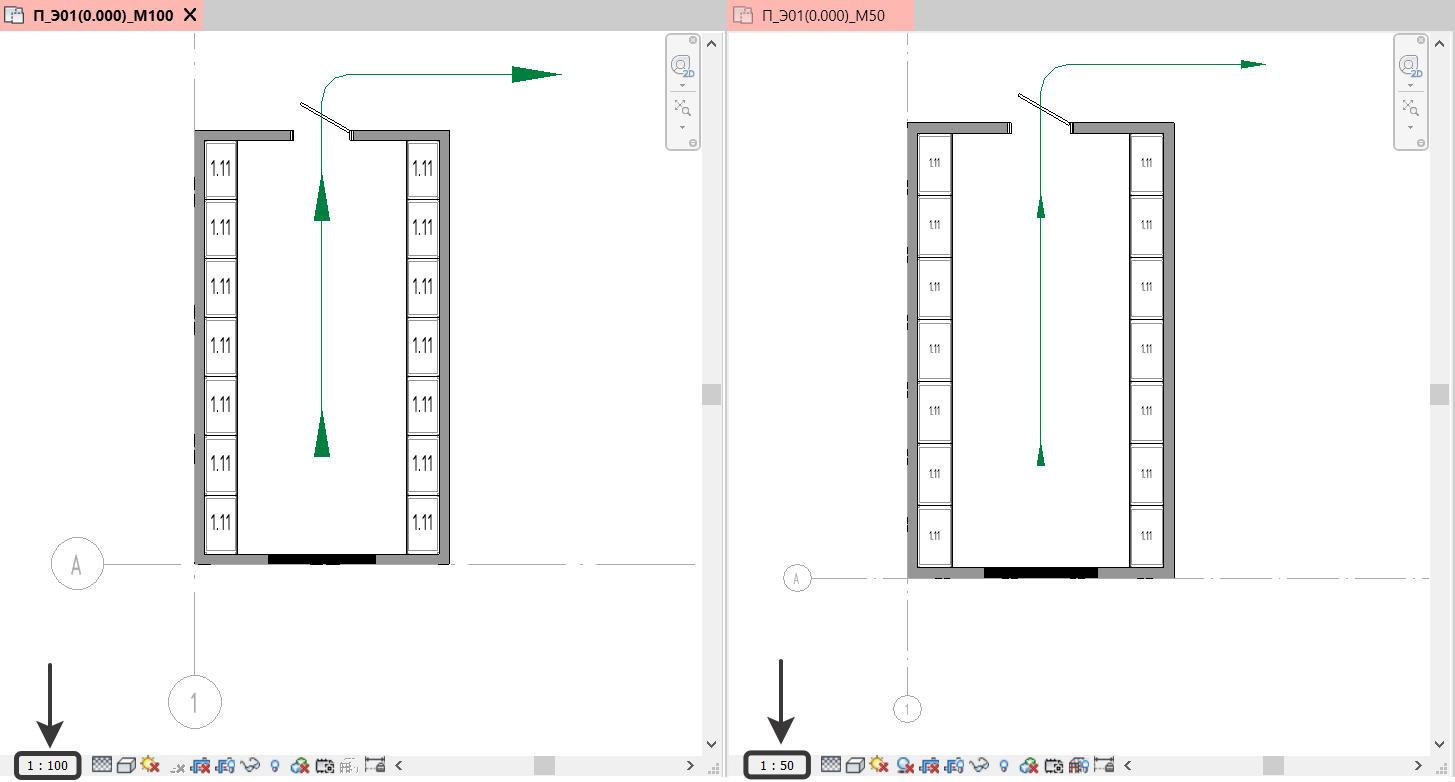

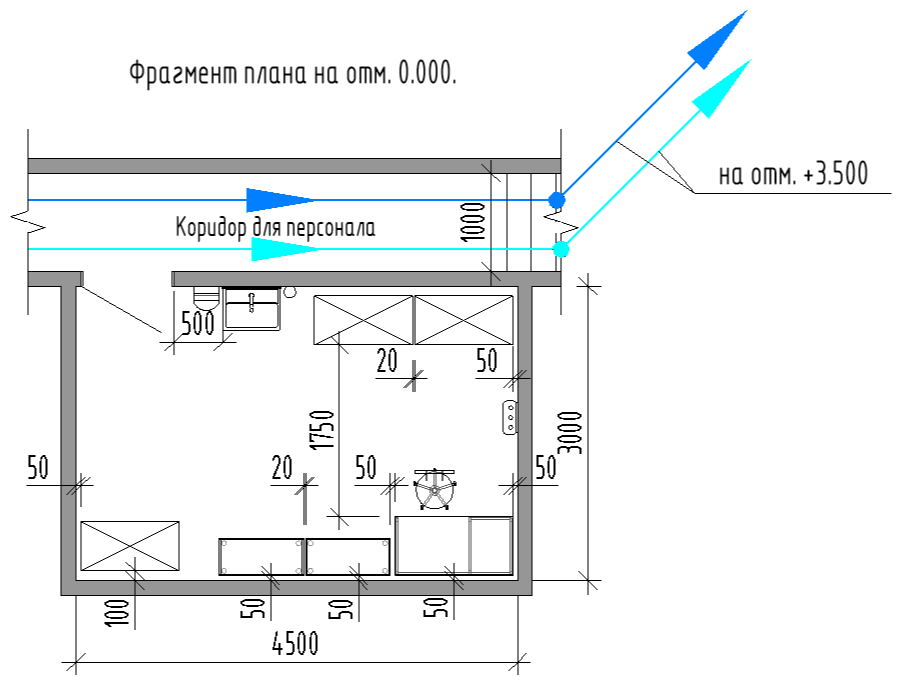

Рисунок 4.2.7.4.1 – Revit. Пример оформленного плана

Семейство расположено по пути:

\00_Processes_bim\02_Семейства\00_ЦБ\2021\01_Оформление\03_ТХ\03_Элементы узлов\ЭУ_Стрелка потока.rfa

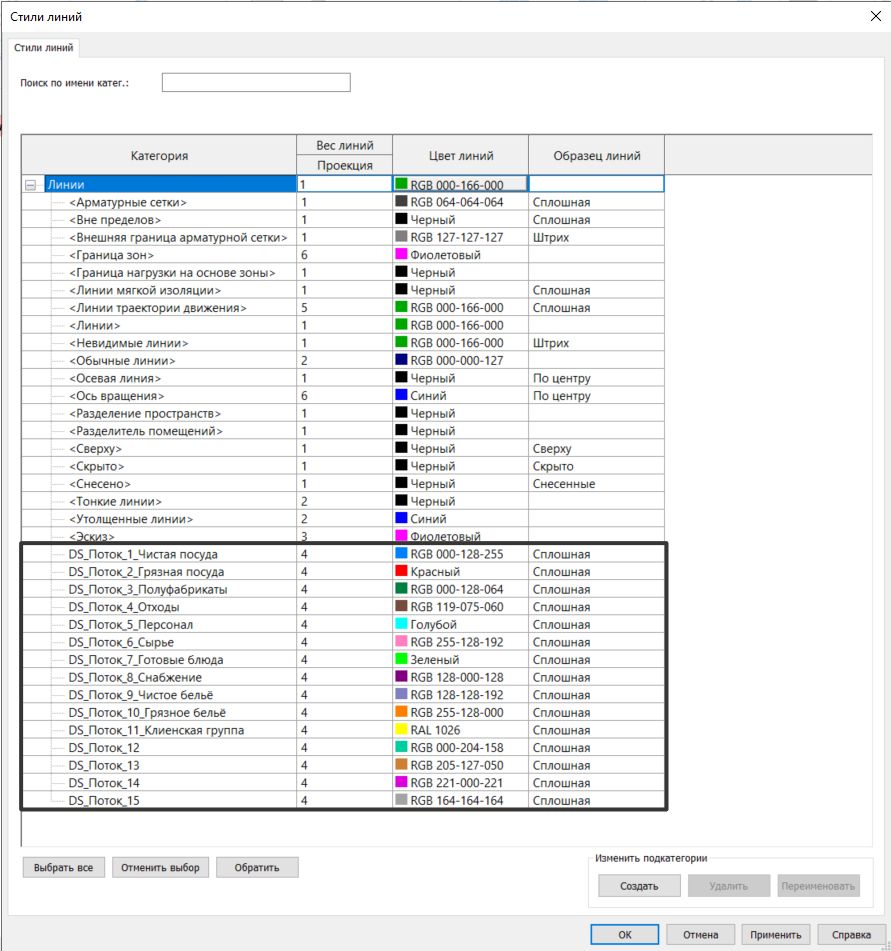

Стили линий для технологических потоков заданы в шаблоне ТХ:

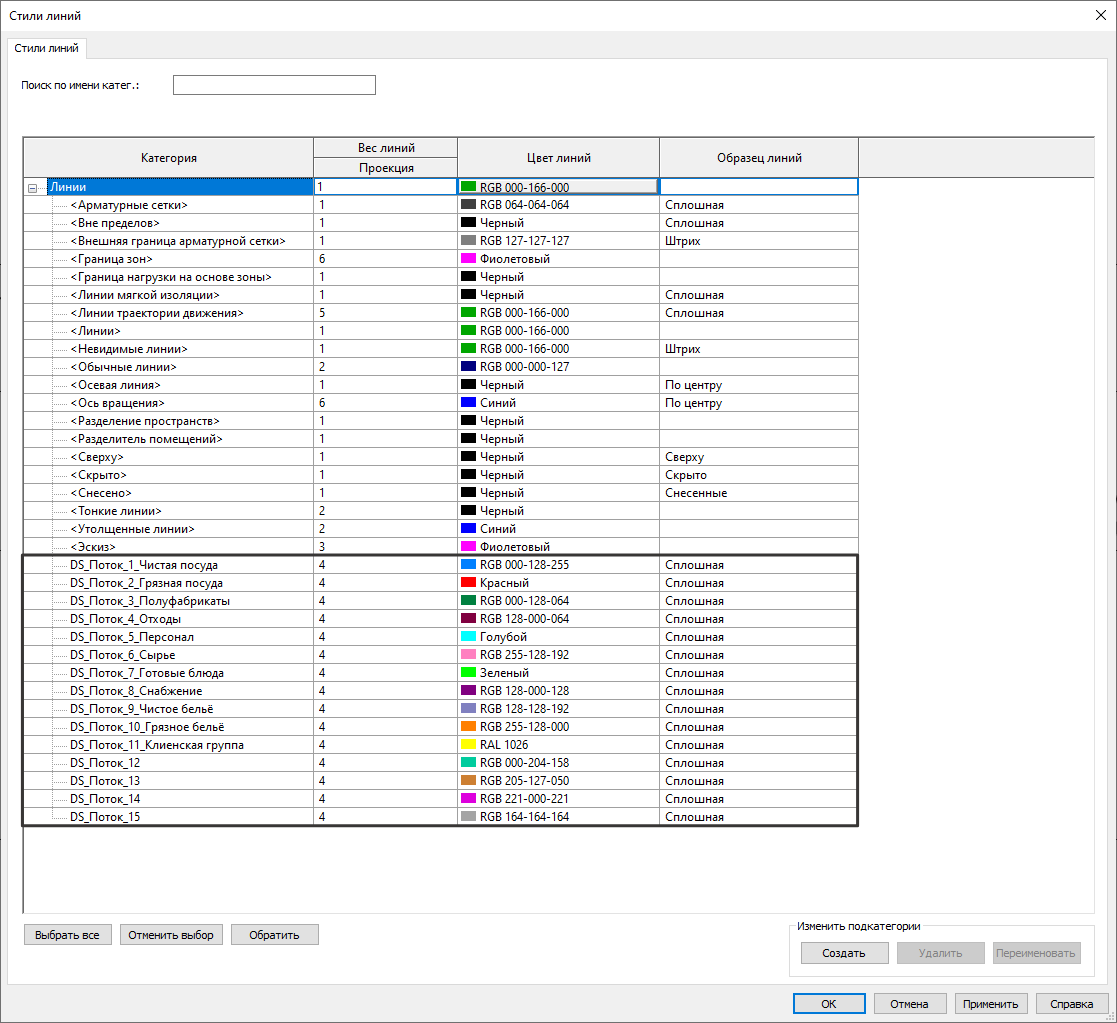

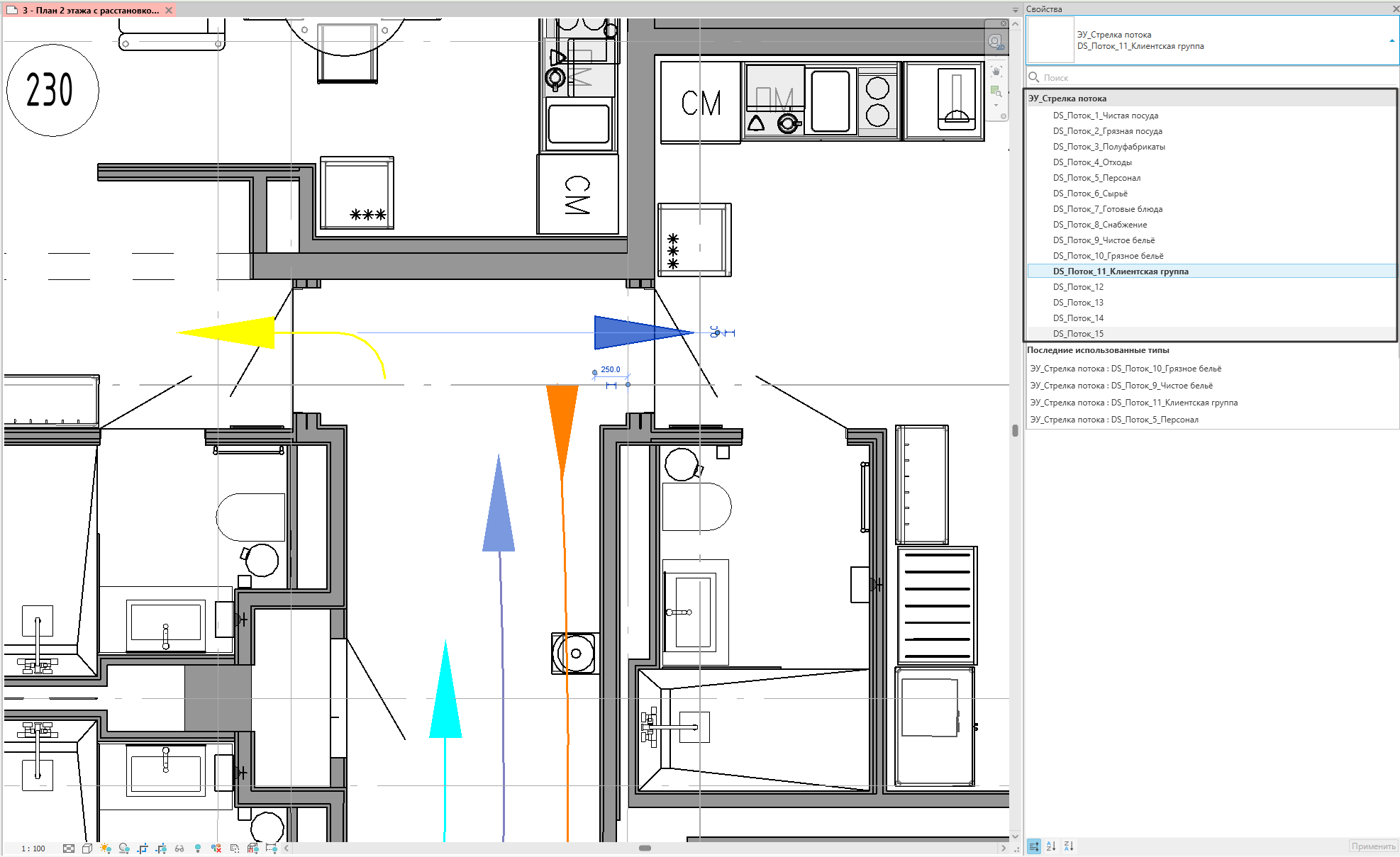

Рисунок 4.2.7.4.2 – Revit. Пример оформленного плана

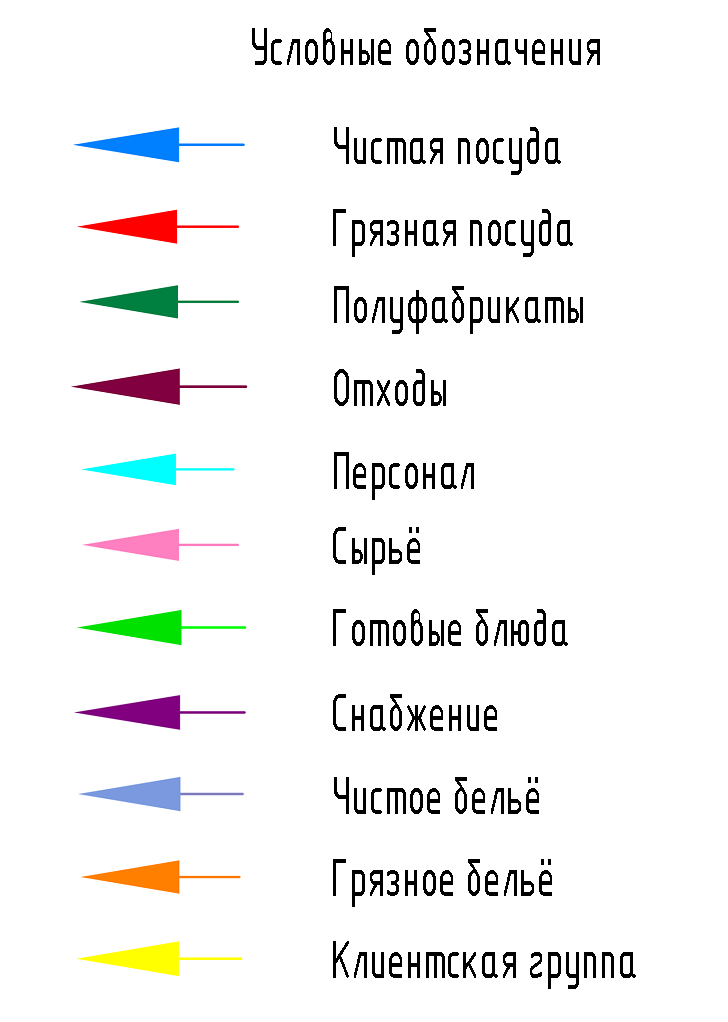

Спецификация «Условные обозначения технологических потоков»:

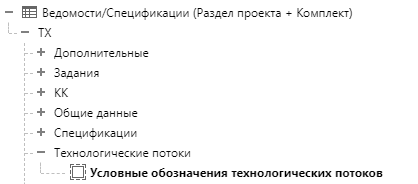

Рисунок 4.2.7.4.3 – Revit. Спецификация «Условные обозначения технологических потоков»

Алгоритм работы

Размещение элемента

Исполнитель размещает на рабочем виде семейство «ЭУ_Стрелка потока» инструментом «Аннотации» → «Компонент узла».

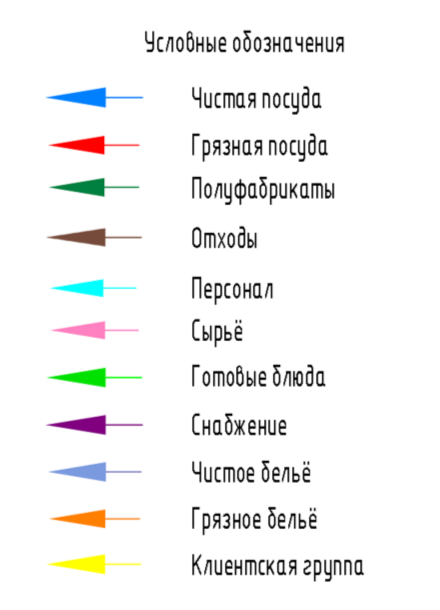

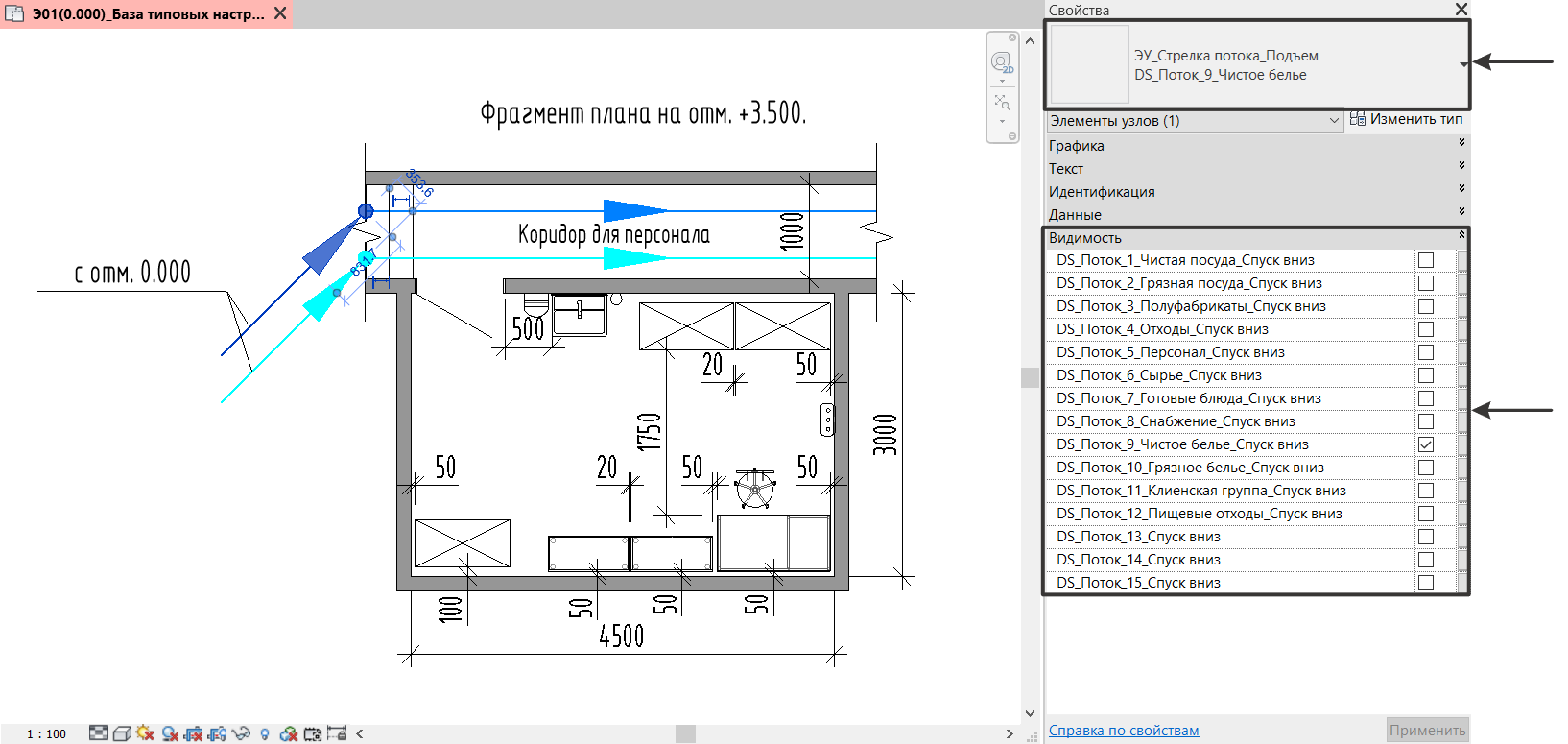

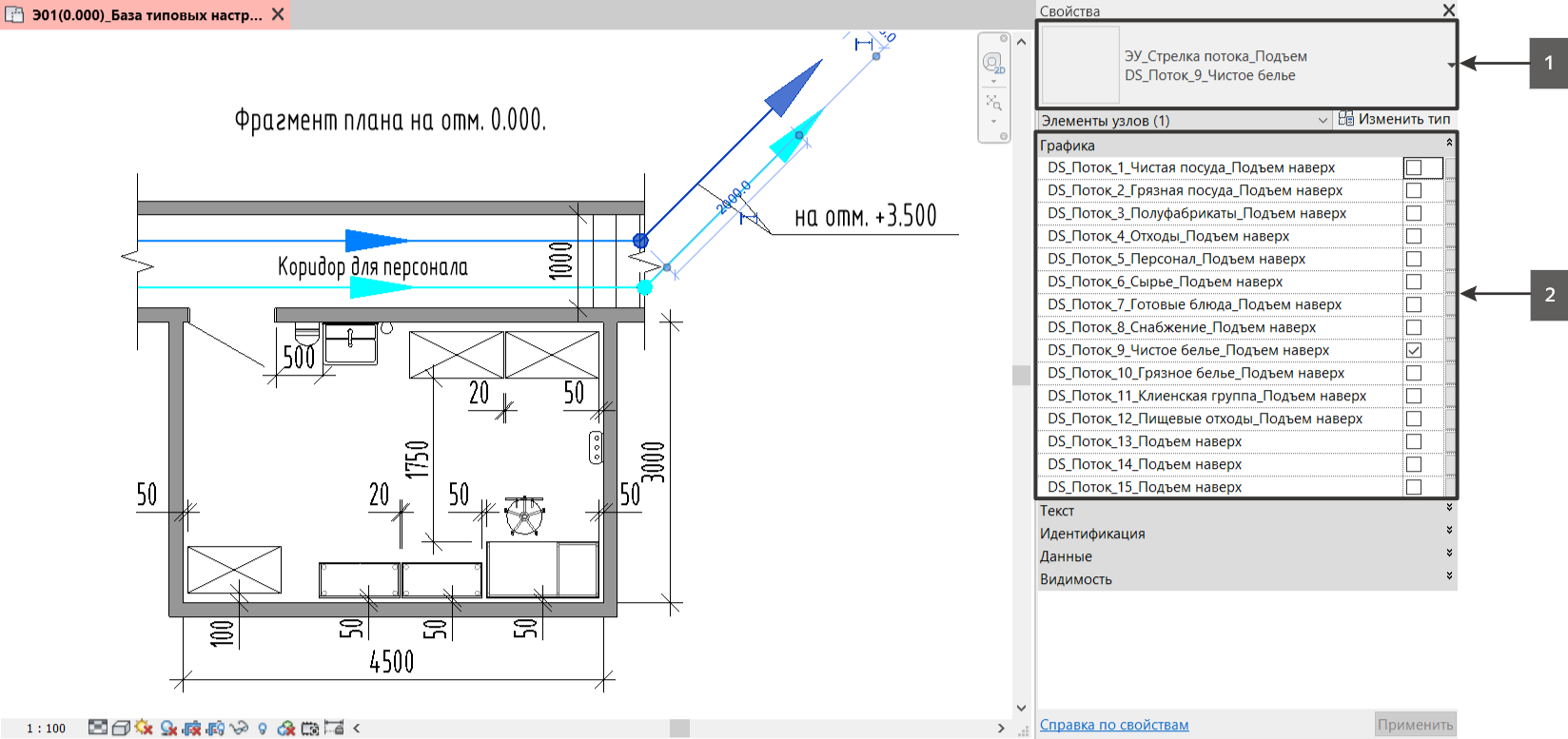

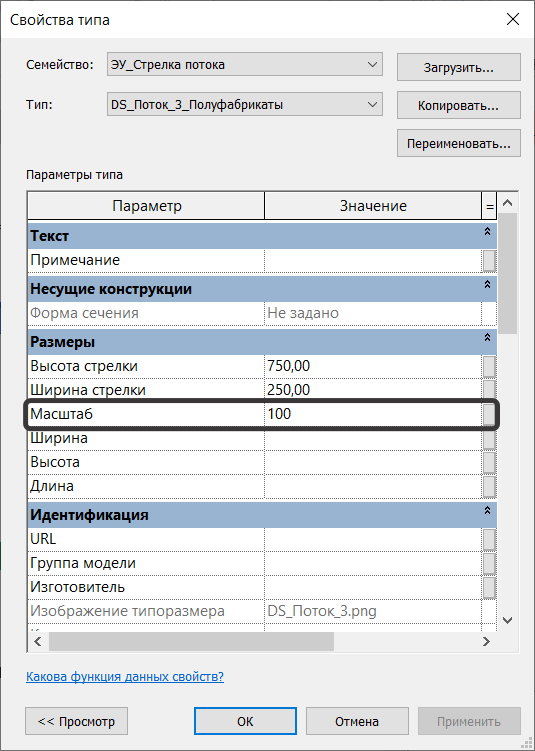

Рисунок 4.2.7.4.4 – Revit. Семейство «ЭУ_Стрелка потока»

Примечание

Стандартные потоки 1–11 преднастроены для основных маршрутов. Потоки 12–15 — дополнительные, предназначены для случаев разветвления или подразделения потоков.

Построение линии потока

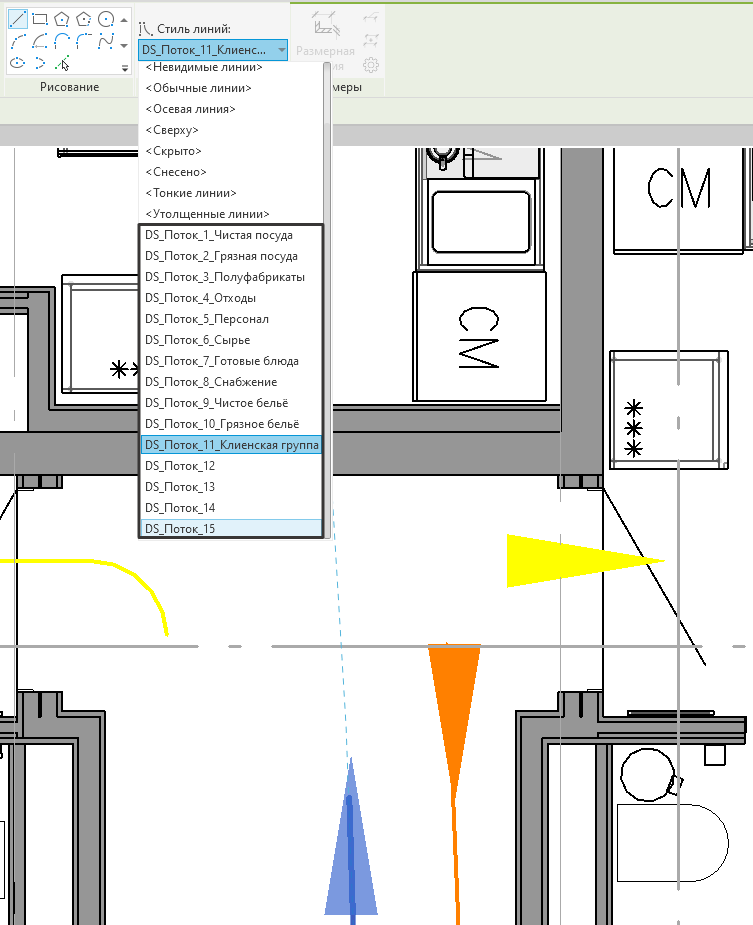

Перейдите на вкладку «Аннотация» → «Линия детализации». Выберите соответствующий стиль линии и проложите линию, соединяющую точки перемещения.

Рисунок 4.2.7.4.5 – Revit. Линия детализации

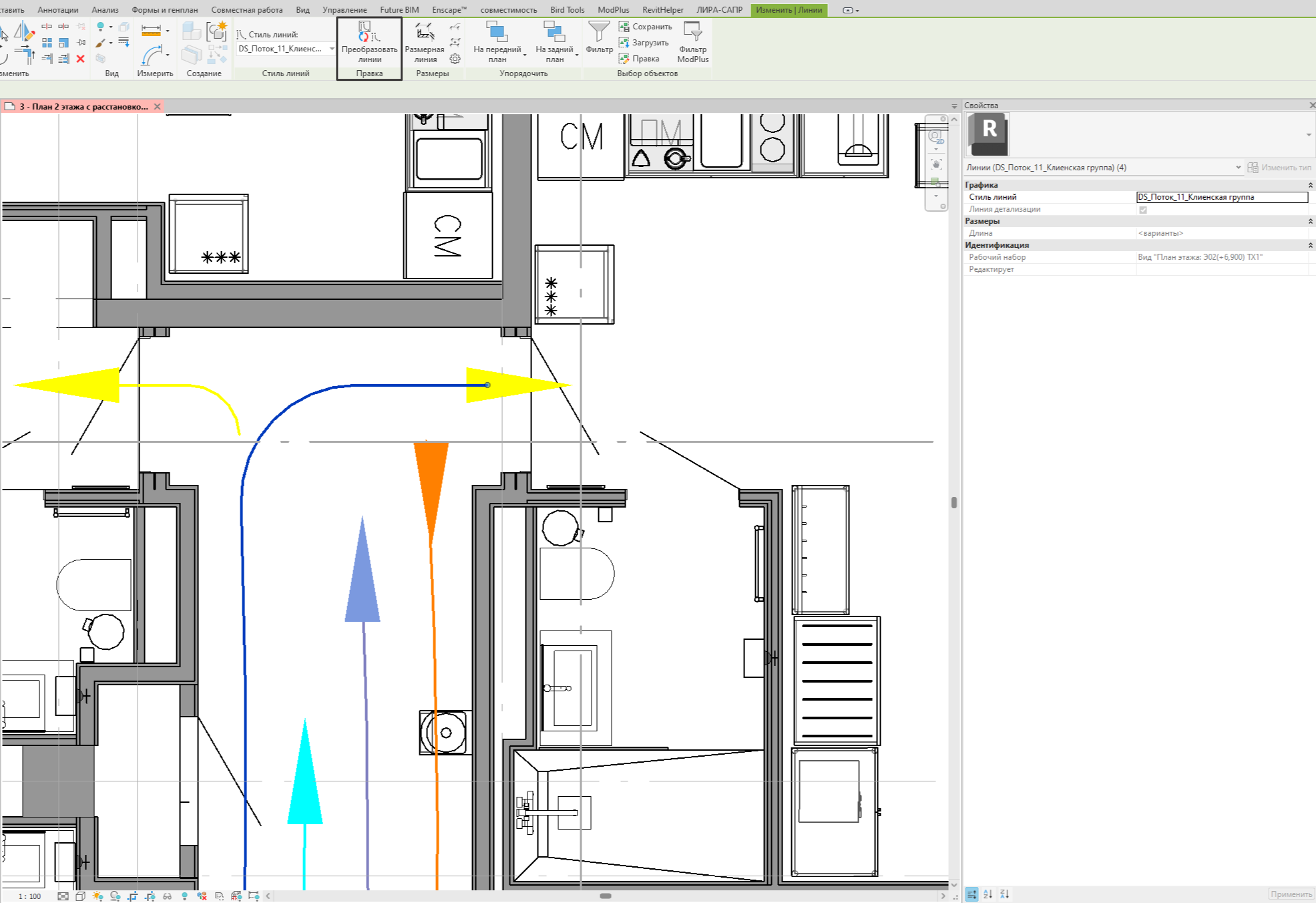

Важно: линии детализации должны отображаться только на одном. Если они случайно появились на других видах (3D, разрезах и т.д.), выделите их и выберите «Преобразовать линии»

Рисунок 4.2.7.4.6 – Revit. Преобразования линий детализации

Размещение спецификации

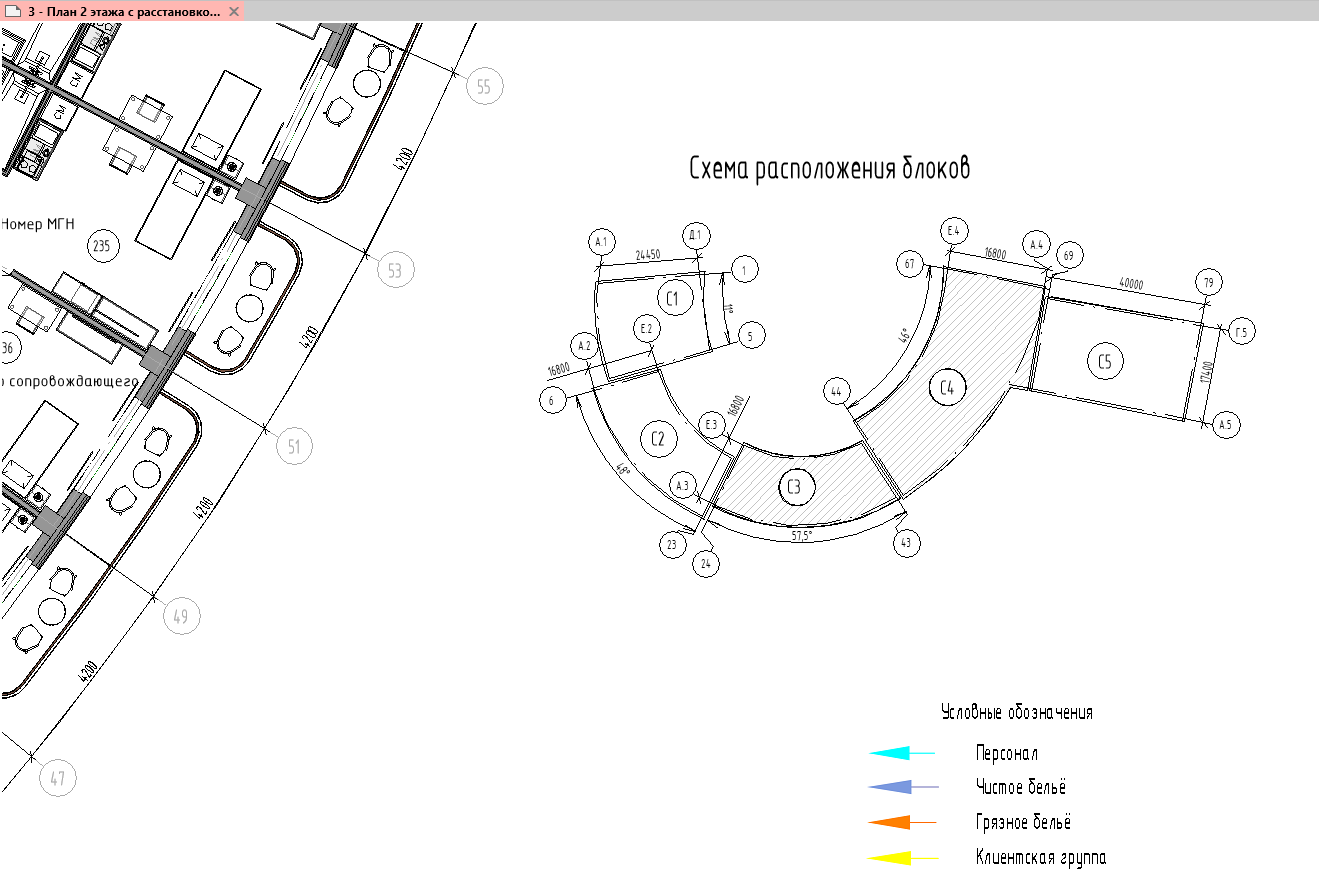

Разместите спецификацию «Условные обозначения технологических потоков» на проектный лист. Перед этим в настройках спецификации перейдите в раздел «Фильтры» и установите флажок «Только на листах». Это обеспечит автоматическое отображение только тех условных обозначений, которые реально присутствуют на текущем виде.

Рисунок 4.2.7.4.7 – Revit. Спецификация «Условные обозначения технологических потоков»
