Точки подключения

Общее описание

Точки подключения – семейство категории обобщённой модели, необходимое для оформления планов задания смежным разделам для графического отображения.

Рисунок 4.2.7.4.1 – Revit. Пример оформленного плана

Семейство расположено по пути:

00_Processes_bim\02_Семейства\00_ЦБ\2021\01_Оформление\03_ТХ\04_Точки подключения\Обобщенные модели\ЗД_ТХ_ИОС.rfa

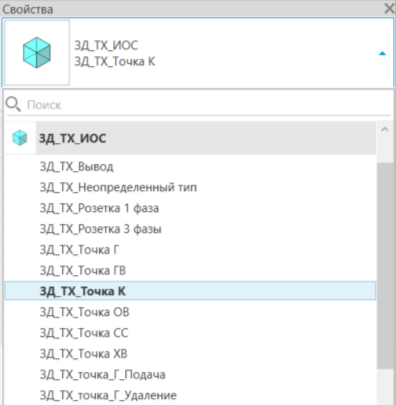

Семейство включает все необходимые типоразмеры:

Рисунок 4.2.7.4.2 – Семейство «ЗД_ТХ_ИОС»

Семейство марки для точки подключения:

\\DSCLOUD\00_Processes_bim\02_Семейства\00_ЦБ\2021\01_Оформление\03_ТХ\03_Маркировки\ТХ_Марка обобщенной модели_Точка.rfa

Семейство включает все необходимые типоразмеры:

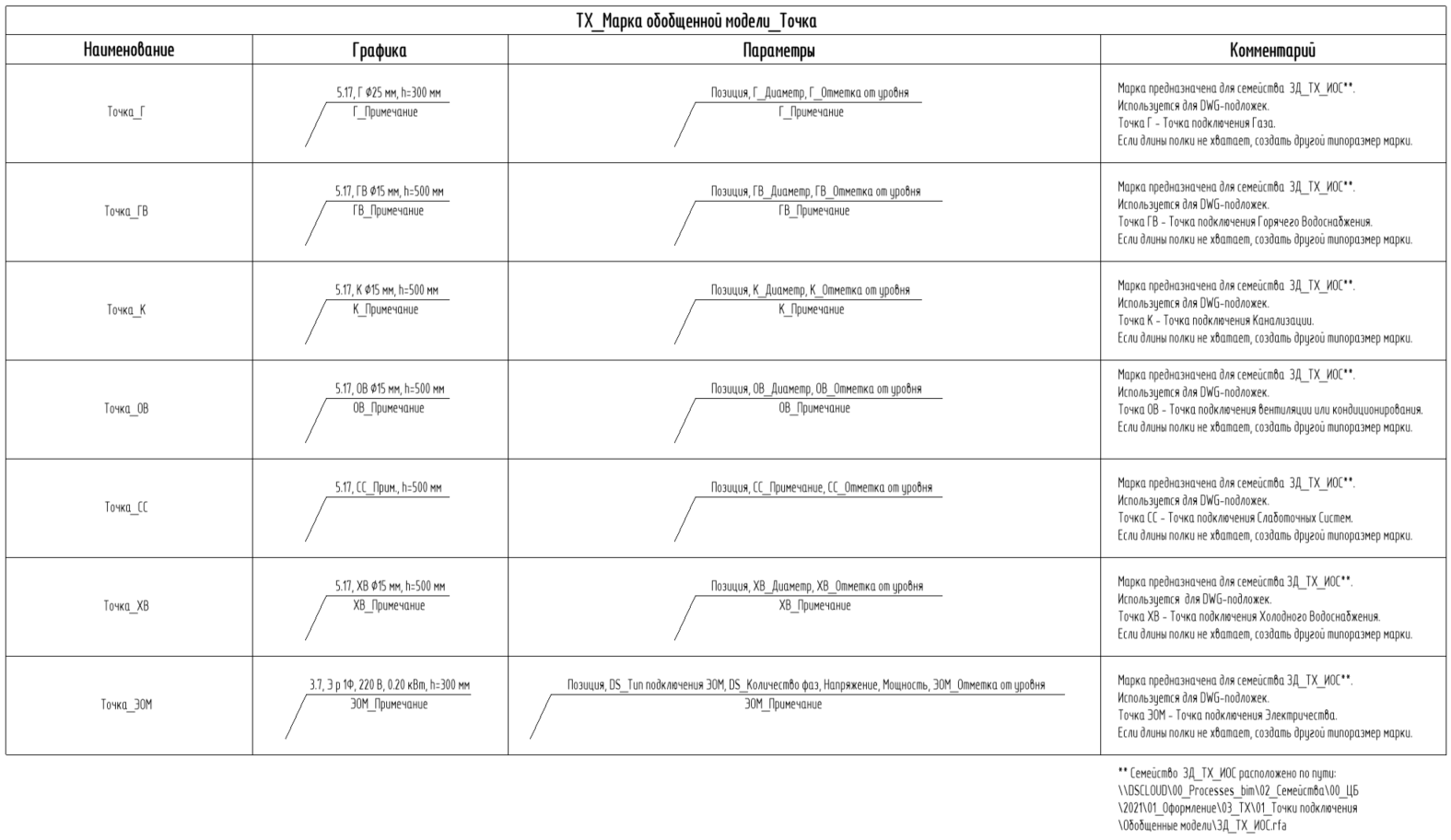

Рисунок 4.2.7.4.3 – Семейство «ТХ_Марка обобщенной модели_Точка»

Алгоритм работы

  1. DD/DM проверяет параметры оборудования через спецификацию «КК_Сводная_Спецификация оборудования» — она содержит все обязательные параметры;
  2. Убедиться, что в проекте используется актуальная версия семейства «ЗД_ТХ_ИОС»;
  3. Переключить активный рабочий набор на «ТХ_Точки подключения»;
  4. Перейти на план задания, где требуется разместить точки подключения;
  5. Запустить скрипт Dynamo ТХ_02_Размещение точек подключения;
  6. Промаркировать элементы на виде, подробно в статье Маркировка элементов на планах ТХ;
  7. Разместить на листе план задания и спецификацию «Условные обозначения точек подключения».

План задания

Планы задания создаются на каждом уровне, где требуется отображение точек подключения. Предварительно подготовлен план на отметке 0,000, если нужного вида нет, создайте новый и назначьте ему шаблон вида. Планы задания расположены:

Рисунок 4.2.7.4.4 – Revit. Планы задания смежным отделам

На плане задания элементы отображаются цветом в зависимости от раздела, для которого выдаётся задание. Цветовое отображение автоматически формируется на основе заполненных параметров элементов. К таким элементам должны быть размещены точки подключения.

Рисунок 4.2.7.4.5 – Revit. Пример плана задания разделу ОВ

Спецификации

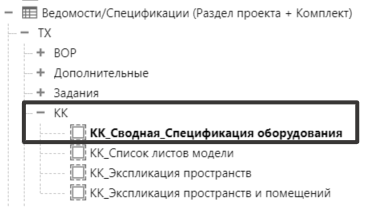

1. Проверочная спецификация параметров у элементов «КК_Сводная_Спецификация оборудования»:

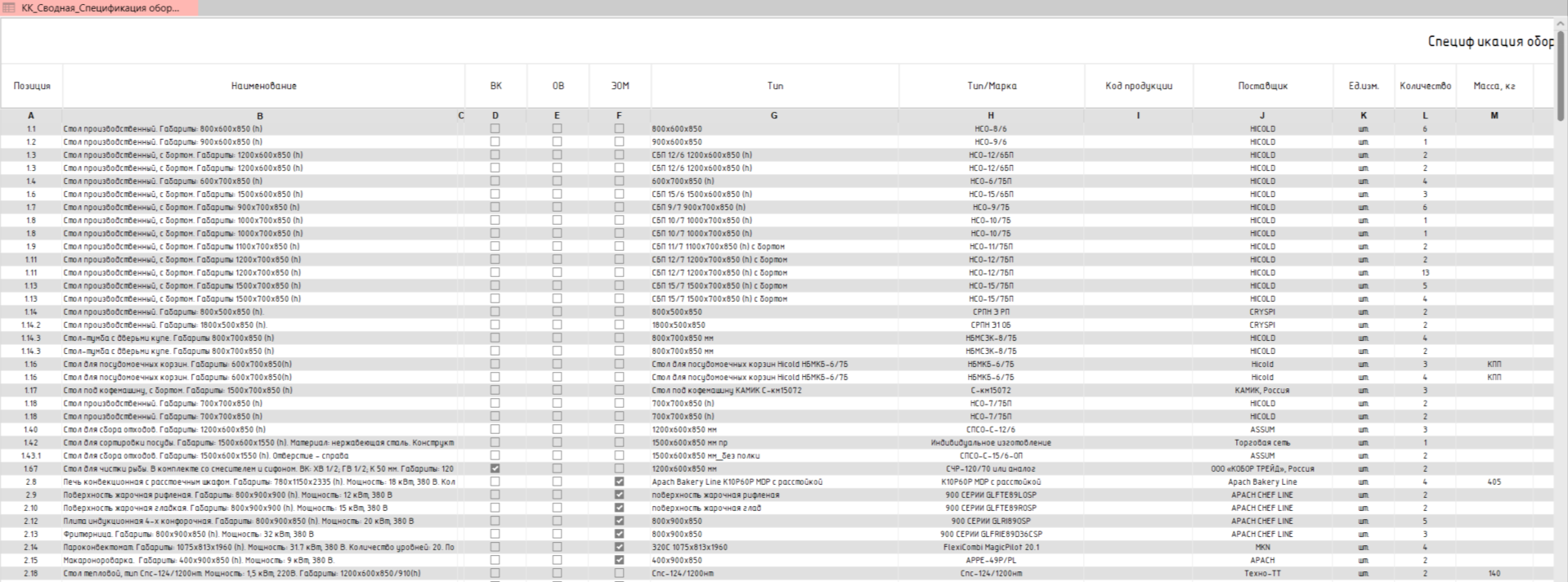

Рисунок 4.2.7.4.6 – Спецификация «КК_Сводная_Спецификация оборудования»

Рисунок 4.2.7.4.7 – Спецификация «КК_Сводная_Спецификация оборудования»

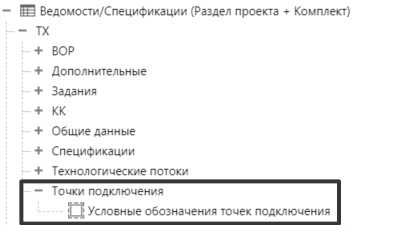

2. Спецификация «Условные обозначения точек подключения»:

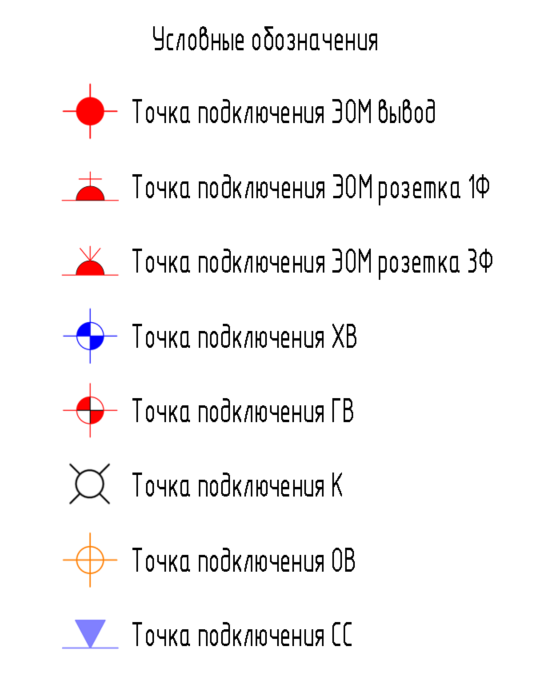

Рисунок 4.2.7.4.8 – Спецификация «Условные обозначения точек подключения»

Важно: спецификация «Условные обозначения точек подключения» размещается на листе. В настройках фильтров обязательно поставьте галочку «Только на листах», после этого все точки подключения, присутствующие на виде, отобразятся автоматически.

Рисунок 4.2.7.4.9 – Revit. Пример оформленного листа
