Общие положения
Метка изменений — это семейство условного шарика, содержащее в себе информацию о дате изменения и комментария, кратко описывающего характер изменения.
Метка изменений является информационной меткой. Это означает, что она не влияет на геометрию модели и не участвует в отработке замечаний. Её задача — фиксировать факт внесения изменений и обеспечивать прозрачность истории корректировок в модели.

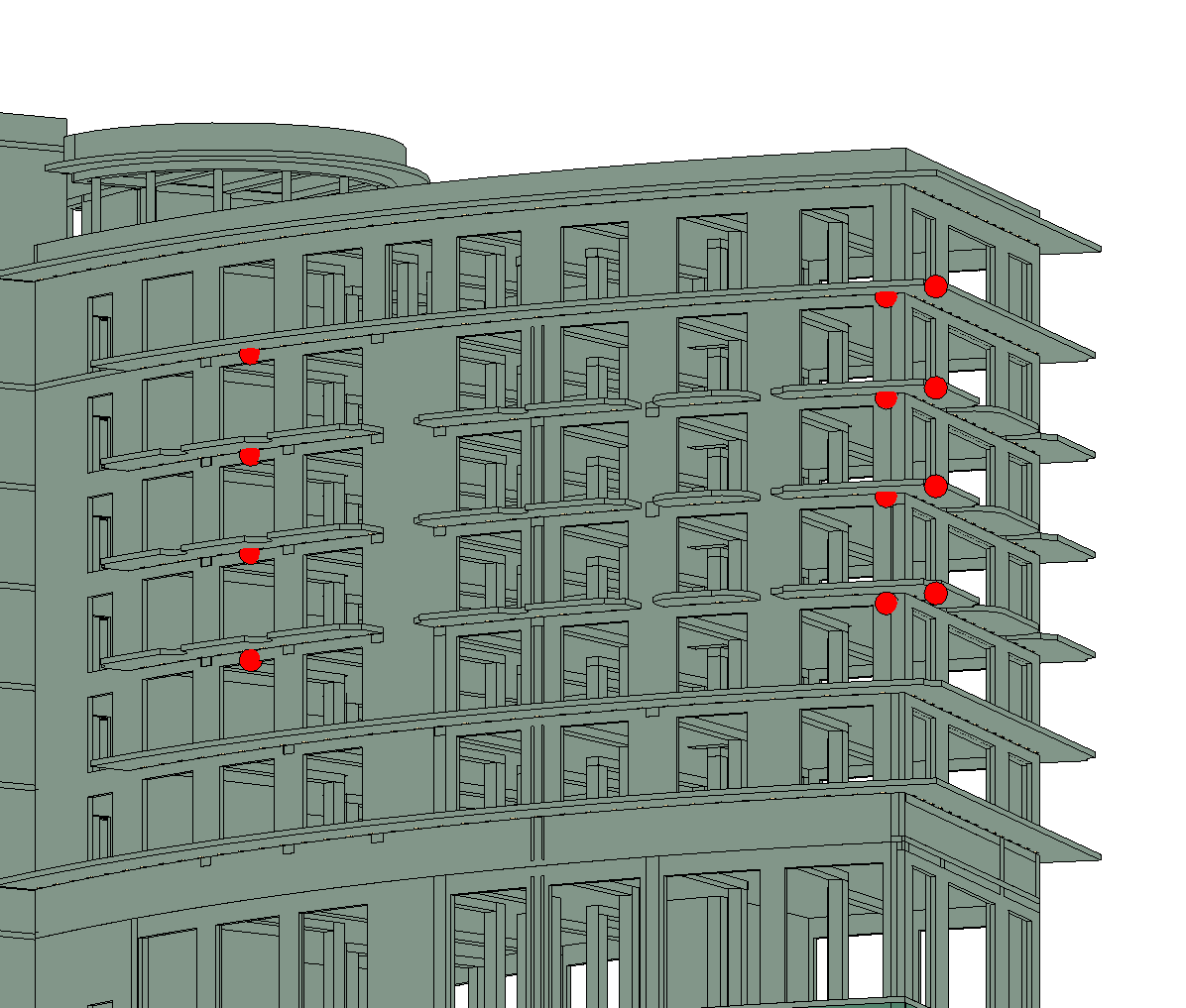

Метку изменений необходимо размещать вблизи измененного элемента или измененной зоны в модели.
Размещение и заполнение необходимых параметров

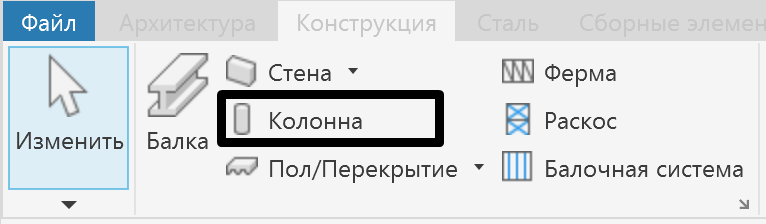

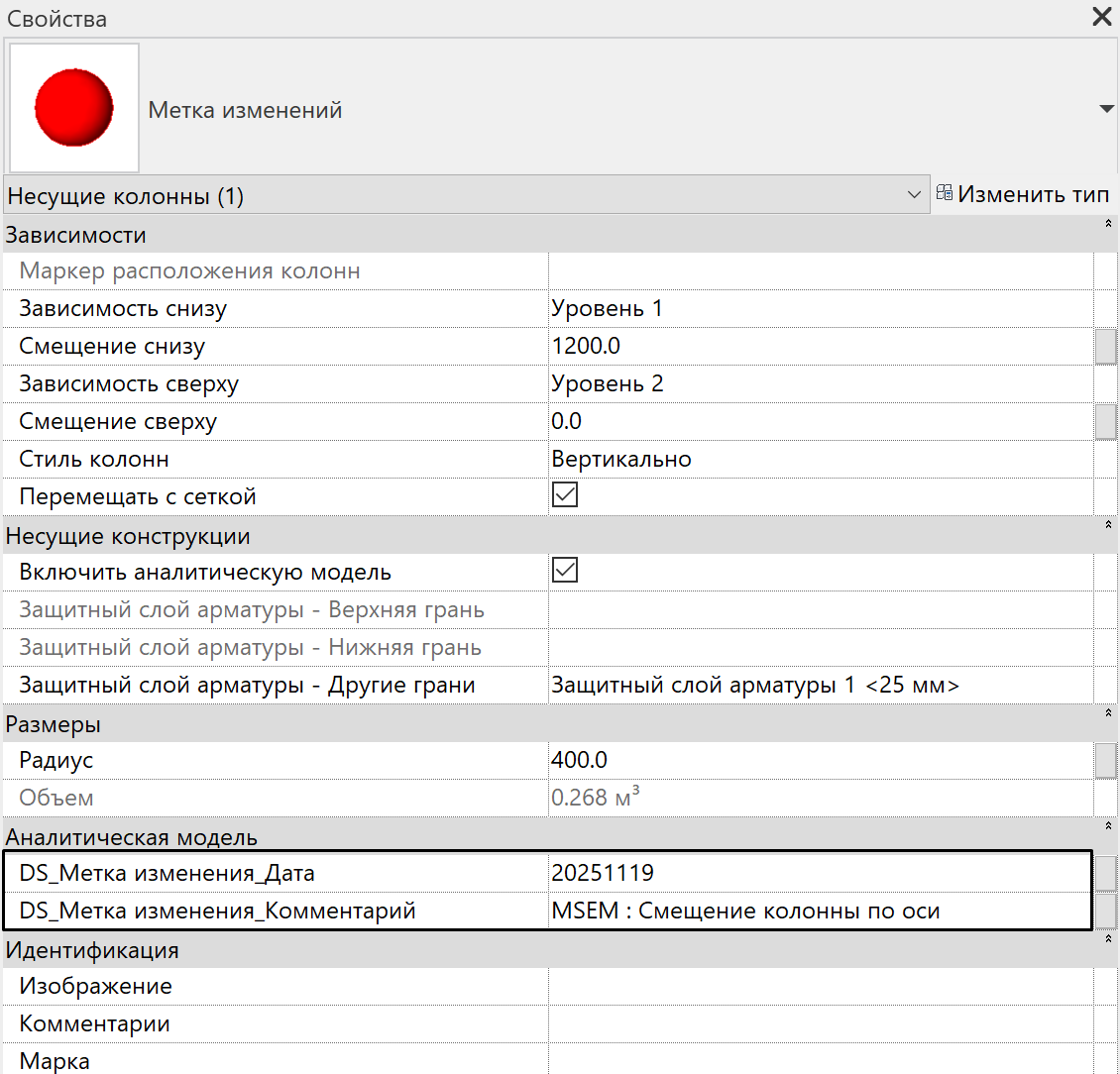

Семейство метки сделано категорией Несущие колонны. Для размещения метки необходимо на вкладке Конструкция выбрать инструмент Колонна. При размещении следует заполнить параметры DS_Метка изменения_Дата и DS_Метка изменения_Комментарий. Дата заполняется в формате YYYYMMDD (например, 20251217).
Также метка должна быть определенна в соответствующий рабочий набор: «КР_Метка изменений».
Примечание
Категория Несущие колонны позволяет считывать информацию по расположению элемента относительно ближайших осей через параметр Маркер расположения колонн. Так как категория также имеет параметр Зависимость снизу, который заполняется в соответствии с уровнем. В итоге с помощью этих двух параметров, мы получаем полное пространственное положение метки изменений.
Отображение на видах

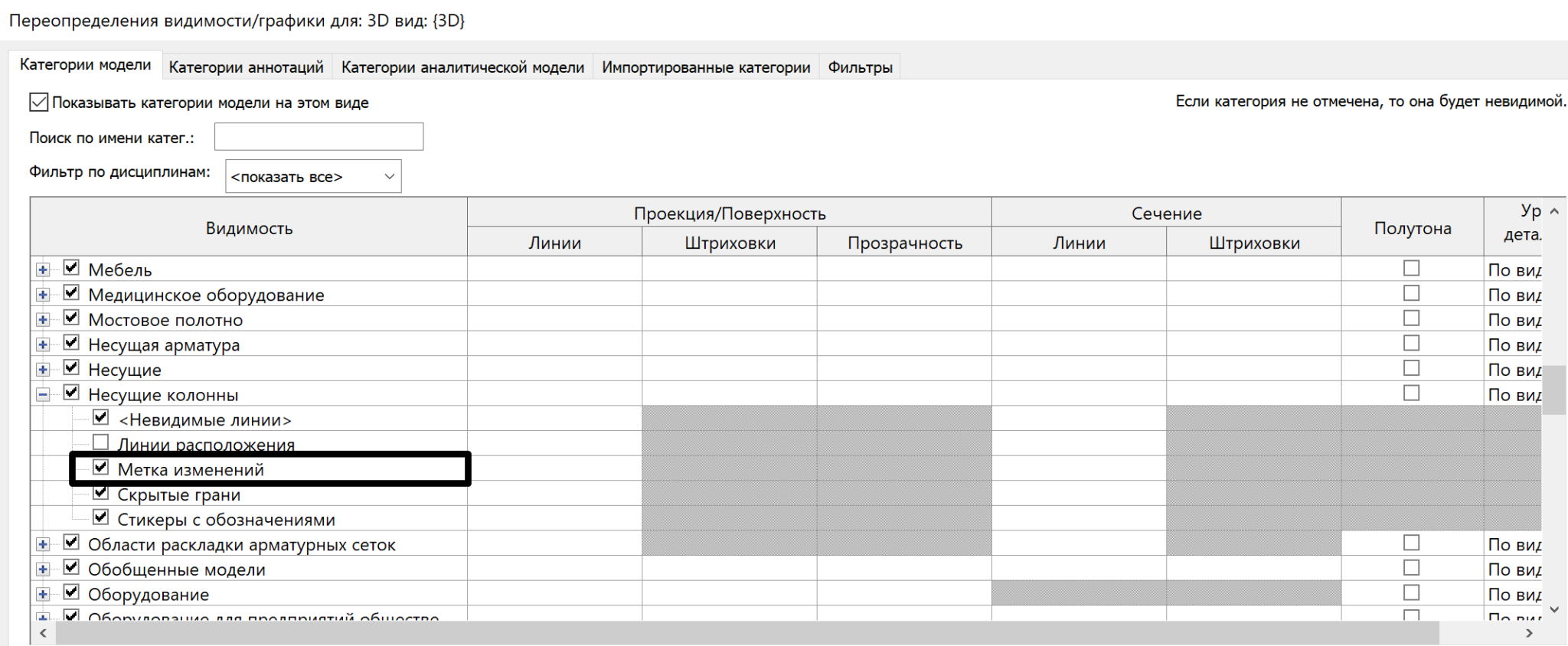

В семействе определена подкатегория «Метка изменений». Все метки связаны с этой подкатегорией. Чтобы их скрыть, достаточно отключить её.

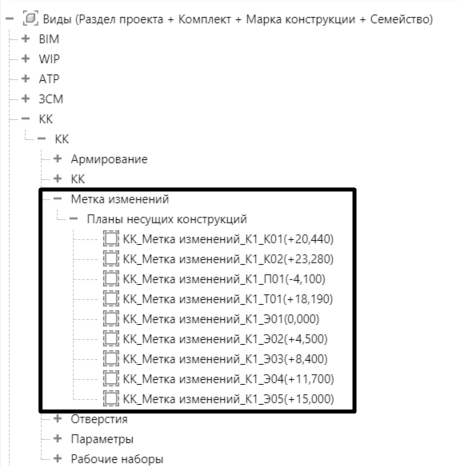

По умолчанию на всех видах видимость метки отключена. Для работы с меткой используются виды с префиксом «КК_Метка изменений».

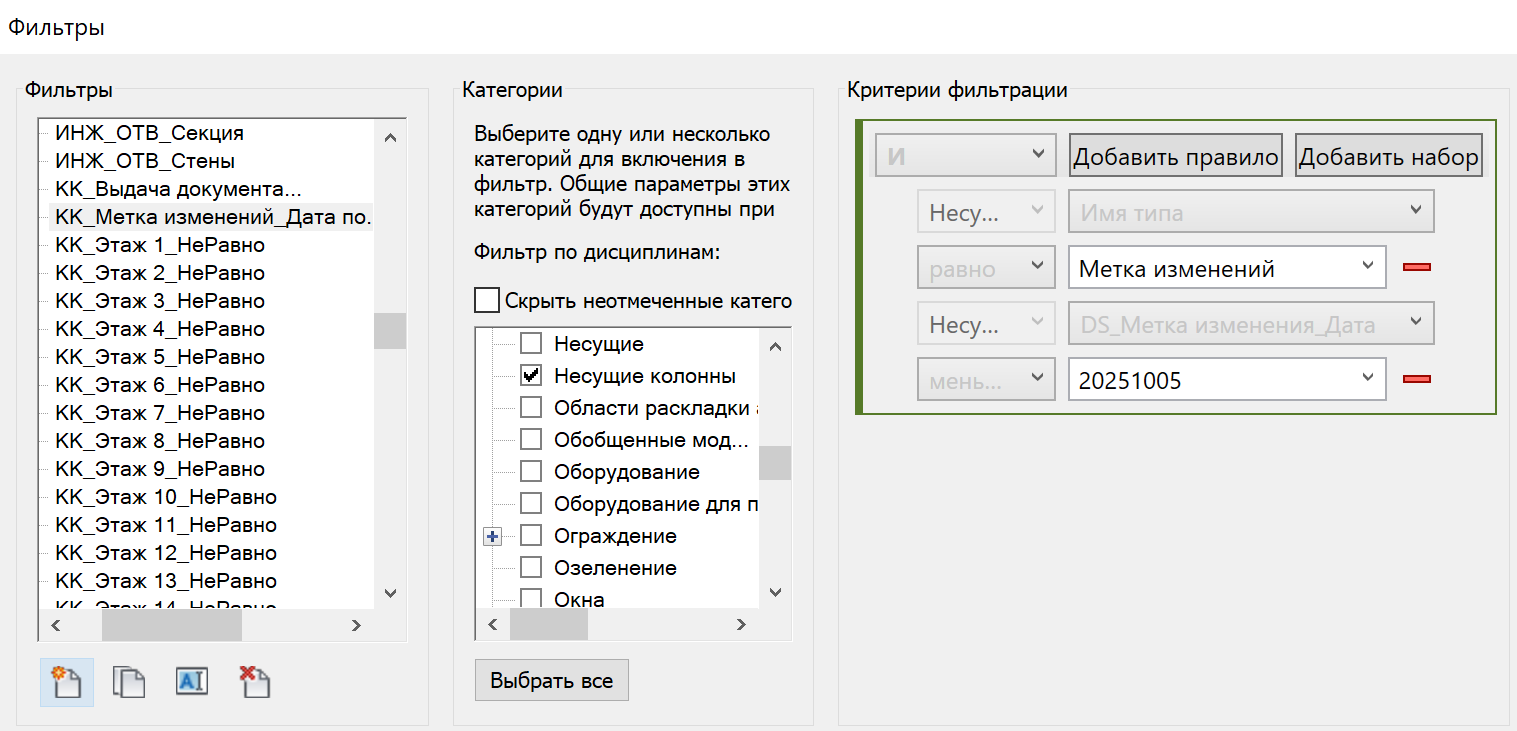

Для фильтрации метки по дате используется соответствующий фильтр: «КК_Метка изменений_Дата после». Для отображения меток, созданных после определенной даты, необходимо указать соответствующую дату в параметр DS_Метка изменения_Дата.
Анализ результатов

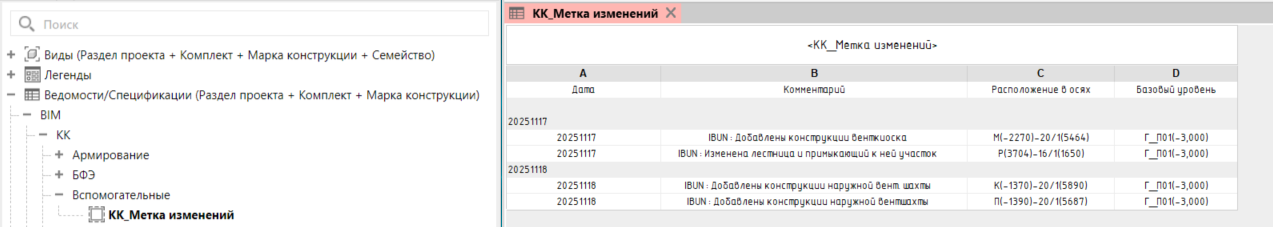

В результате расстановки меток автоматически формируется журнал изменений в модели: «КК_Метка изменений». Журнал содержит информацию о дате изменения, краткое описание изменения, расположение в осях и уровень, на котором произошло изменение.
Автоматизированная расстановка меток изменений

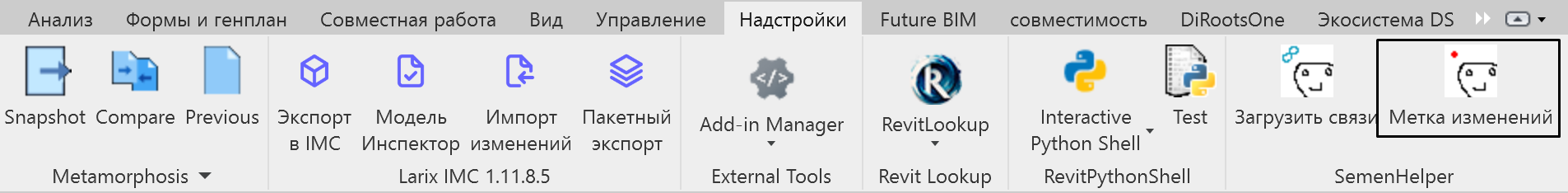

Для автоматизированной расстановки меток изменений используется надстройка для Revit.
Рисунок 4.2.1.32.7 — SemenHelper. Плагин «Метка изменений»
Перед расстановкой необходимо убедиться, что в проект загружена последняя версия семейства метки изменений.
В окне запуска необходимо заполнить два параметра: дата и комментарий. По умолчанию комментарий заполняется с аббревиатурой пользователя.
