В шаблоне АР и КР предусмотрены специальные проверочные виды для сверки фиктивных монолитных элементов и проёмов АР с элементами КР- чтобы обеспечить совпадение их геометрии, расположения, исключить расхождения.
Примечание
Для визуального различения элементов на проверочных видах: элементы АР имеют красный цвет (RGB 255/0/0), элементы КР синий (RGB 0/0/255).

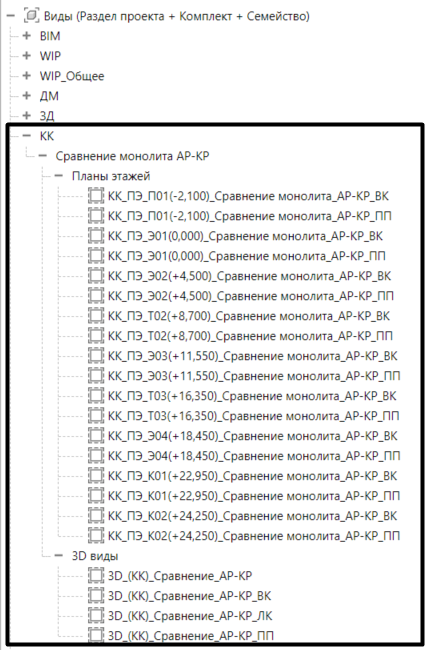

Наименование проверочного вида однозначно указывает на тип элементов, подлежащих сверке:
1. На планах этажей:
ㅤㅤ1.1. «ВК» — проверка вертикальных конструкций;
ㅤㅤ1.2. «ПП» — проверка плит перекрытия;
2. На 3D-видах:
ㅤㅤ2.1. Без дополнительной подписи — отображаются все монолитные элементы (АР и КР в совокупности);
ㅤㅤ2.2. «ВК» — проверка вертикальных конструкций;
ㅤㅤ2.3. «ЛК» — проверка элементов лестничной клетки;
ㅤㅤ2.4. «ПП» — проверка плит перекрытия.

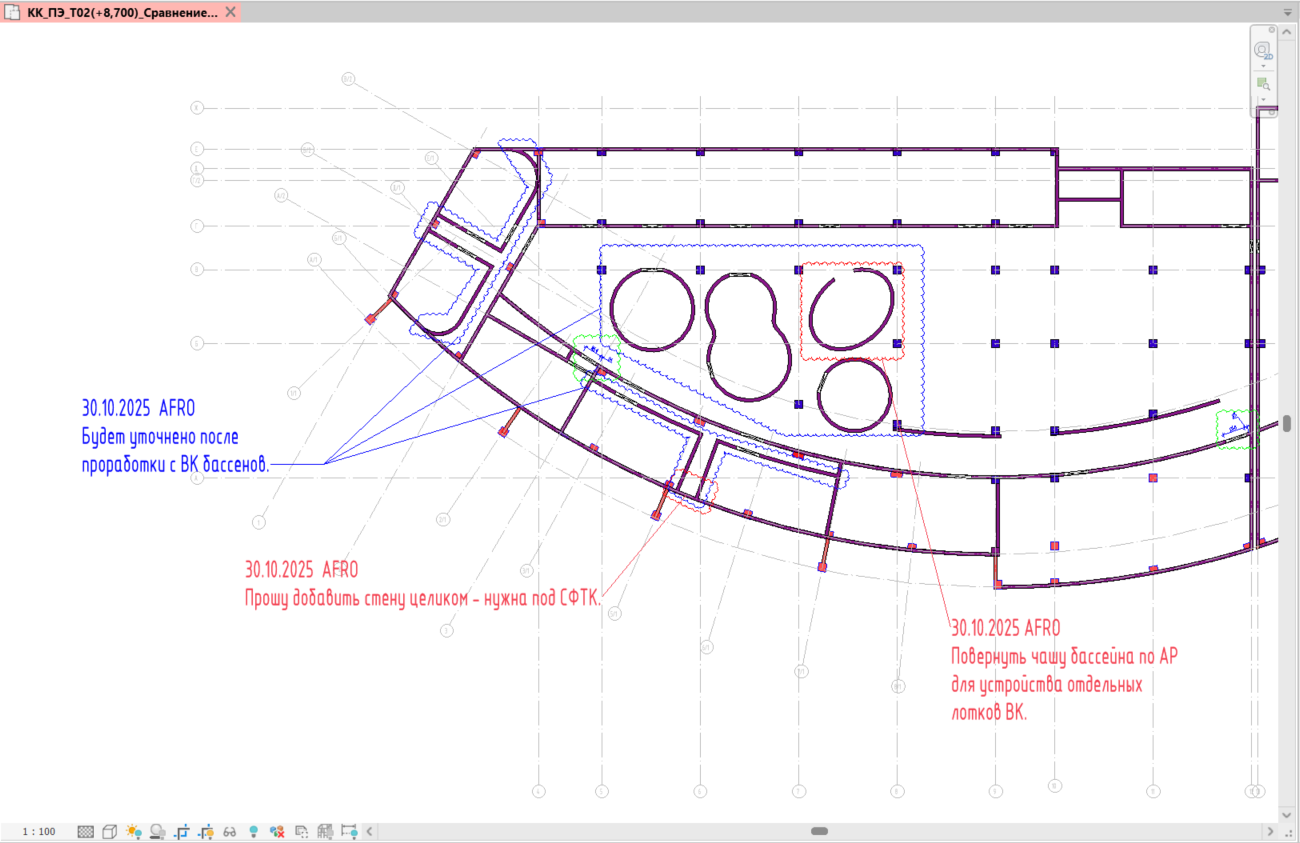

Вся коммуникация между отделами АР и КР происходит на планах этажей через текстовые примечания с указанием даты и автора, а также пометочных облаков.
Обозначение цветов на проверочных видах:

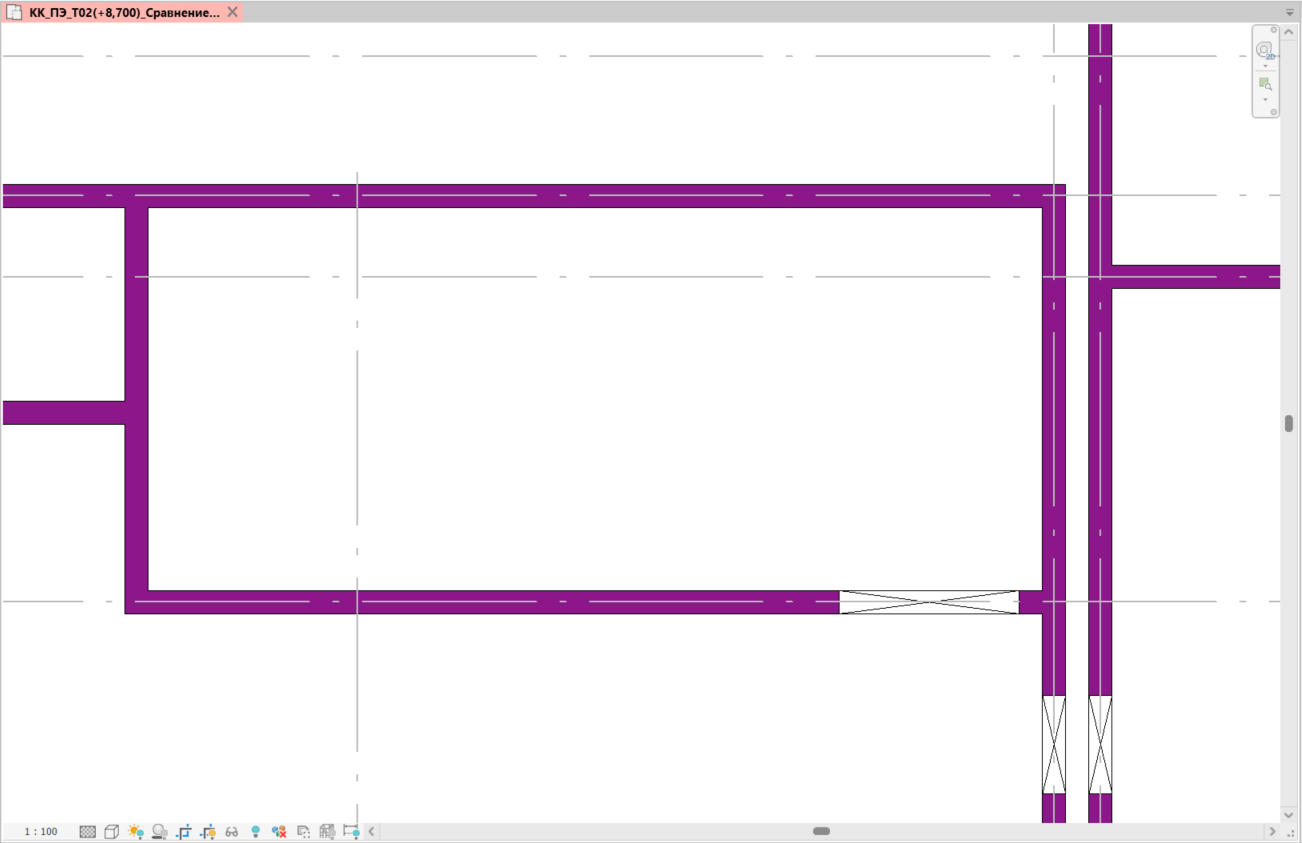

1. Фиолетовый- элементы полностью совпадают между АР и КР:

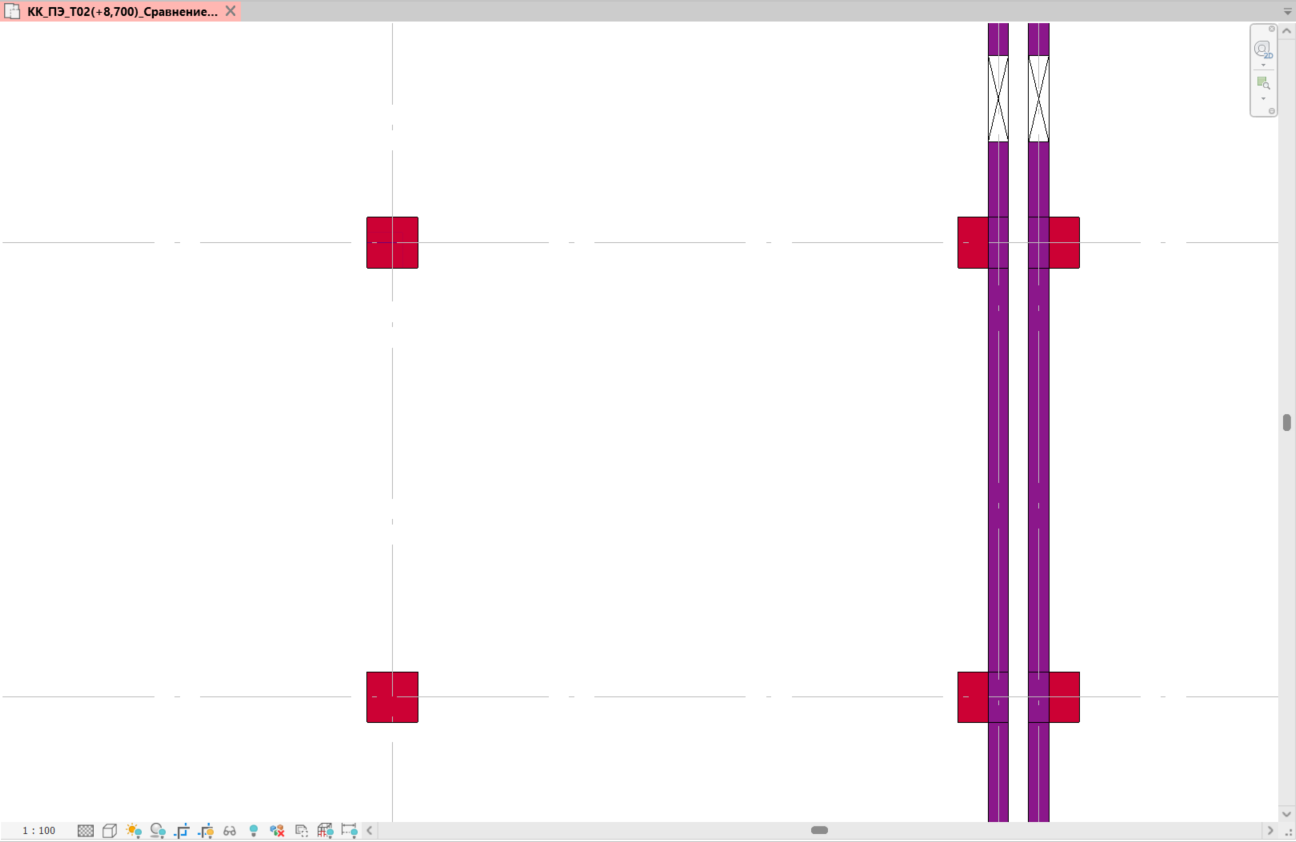

2. Тёмно-розовый- элемент построен некорректно, располагается на несколько уровней:

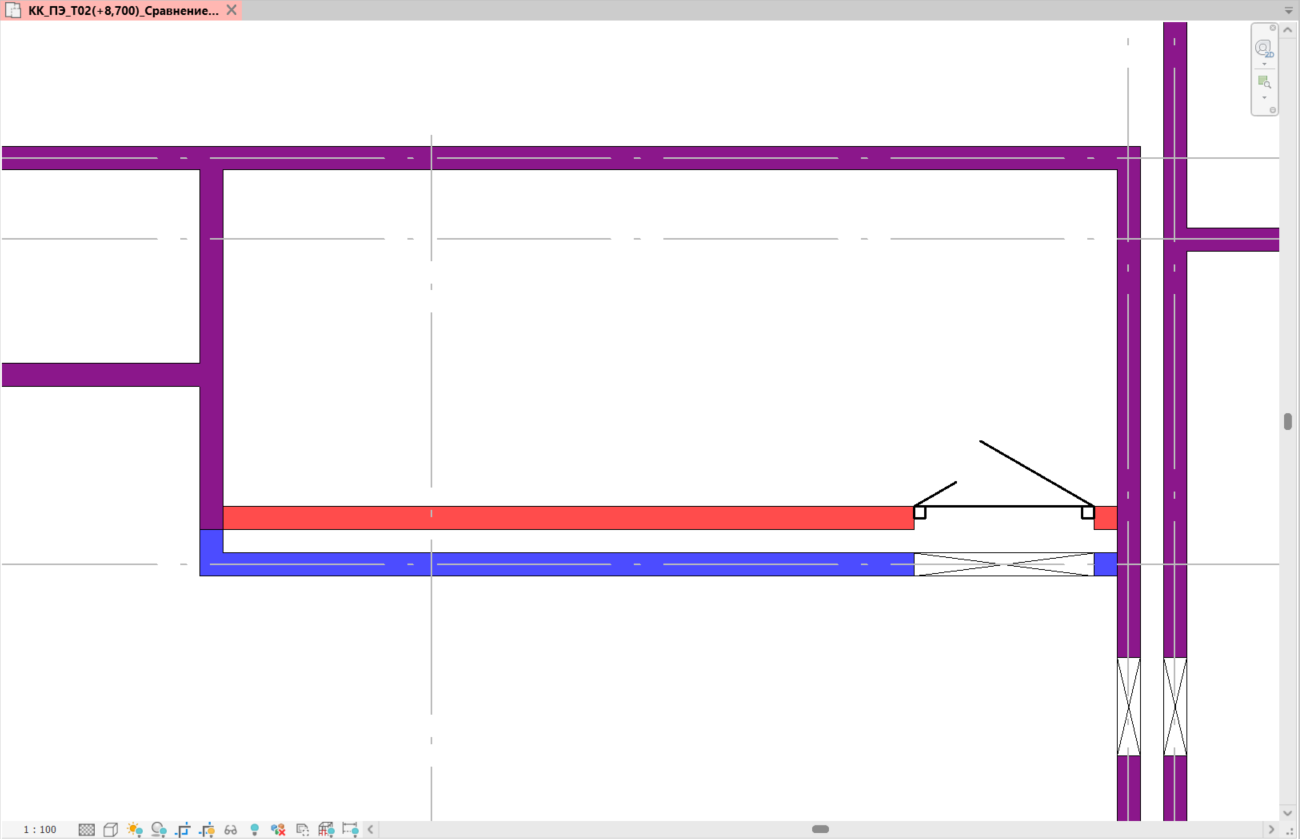

3. Красный- элемент из АР, синий- элемент из КР, наличие обоих цветов указывает на расхождение геометрии:

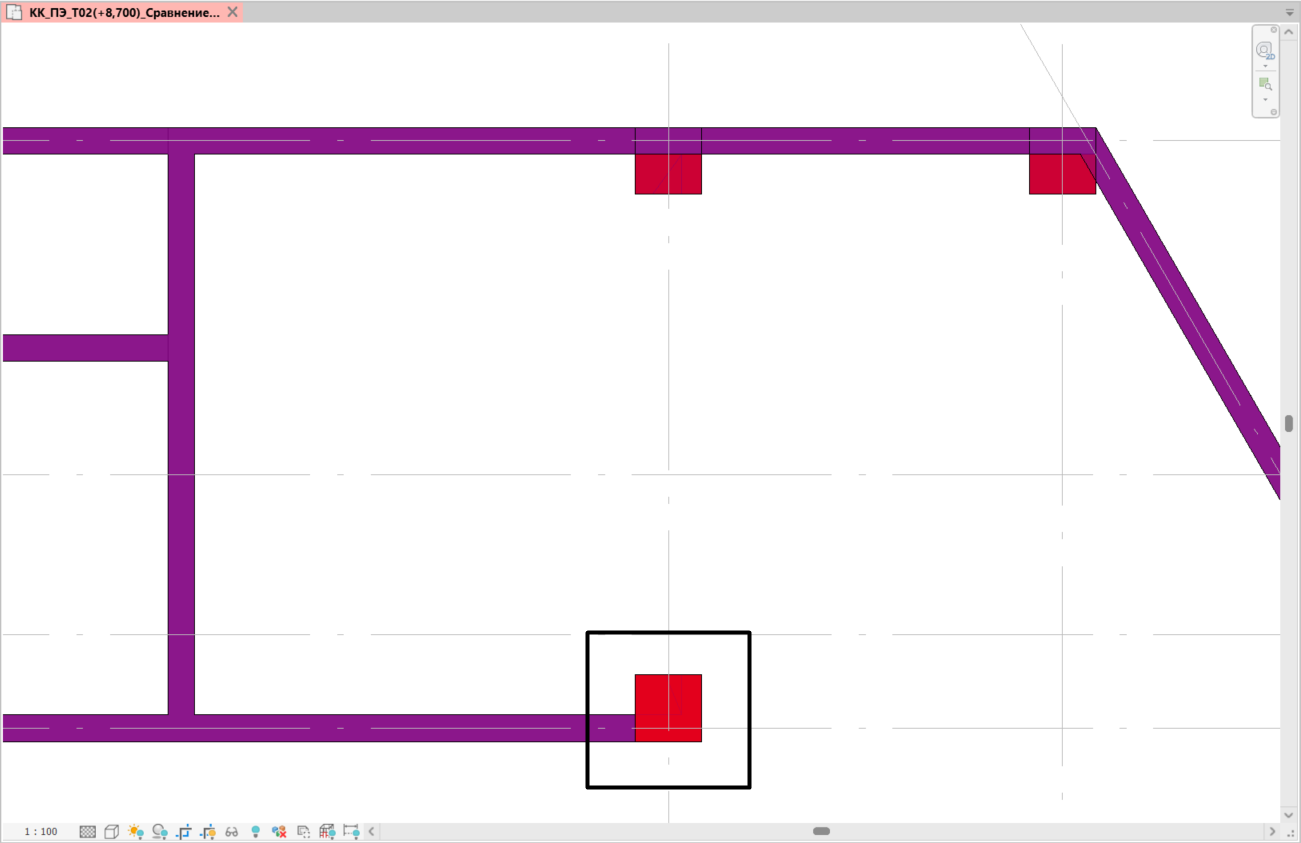

4. Алый- означает, что есть дублирование элементов:

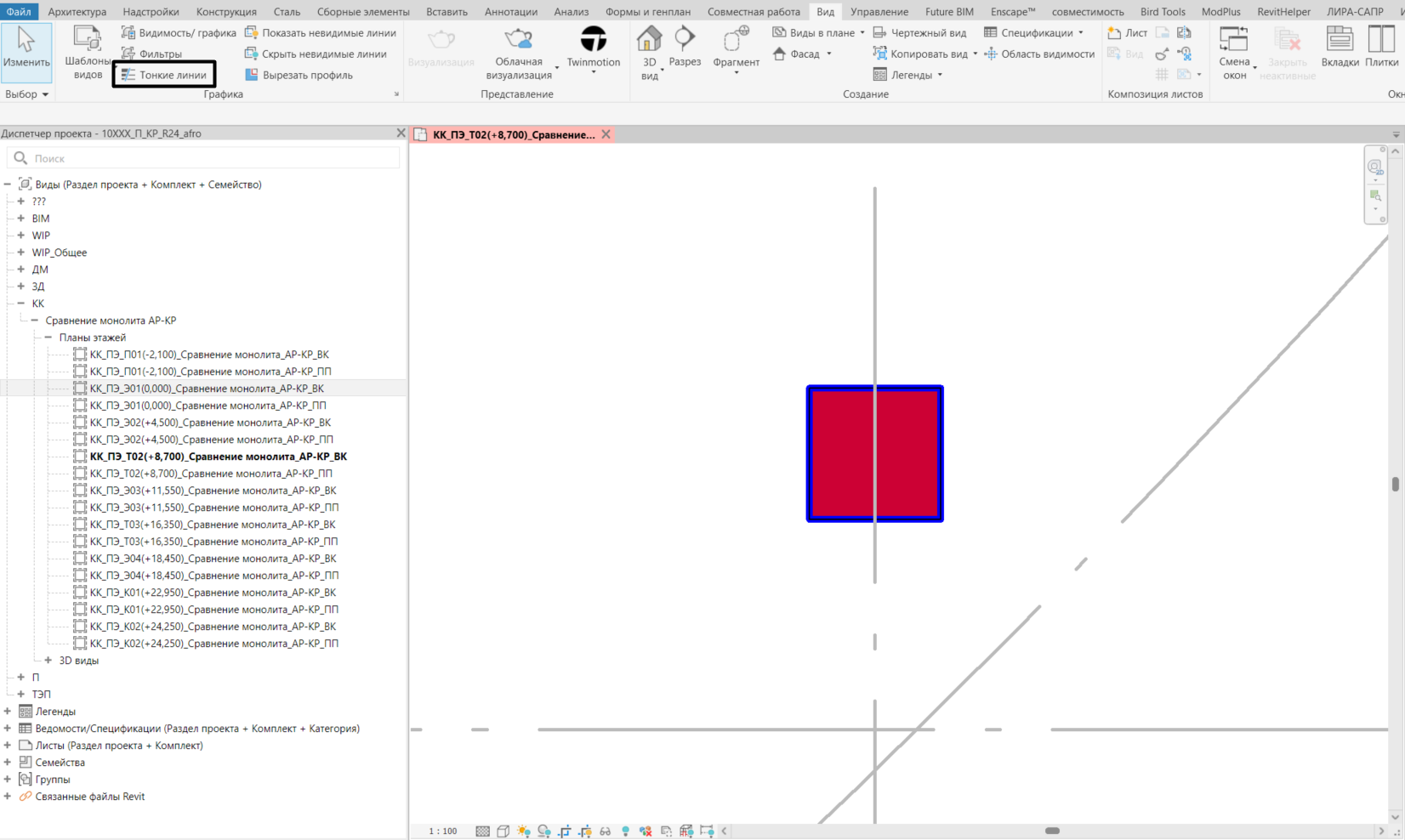

5. Синяя окантовка- элементы совпадают по расположению в АР и КР, необходимо отключить режим отображения «Тонкие линии»:
