Проверка моделей ТХ перед выдачей документации

Общее описание

Проверка моделей ТХ состоит из следующих этапов:

1. Самопроверка через Model Checker. Ответственный DD/DM;
2. Назначение корректного рабочего набора элементам. Ответственный DD/DM;
3. Постановка задачи. Вся коммуникация ведётся через задачу. Ответственный DD/DM;
4. Формирование «Протокола проверки модели» на основе шаблонного чек-листа (далее по тексту «отчет»). Ответственный BM-Tech;
5. Проверка на коллизии в Navisworks. Ответственный BM-Tech;
6. Передача отчетов проверки моделей и коллизий инициатору задачи. Ответственный BM-Tech;
7. Исправление замечаний и коллизий. Ответственный DD/DM;
8. Контроль исправления замечаний и коллизий. Ответственный BM-Tech;
9. Архивирование. Ответственный BM-Tech;
10. Снятие водяного знака. Ответственный BM-Tech.

Самопроверка через Model Checker

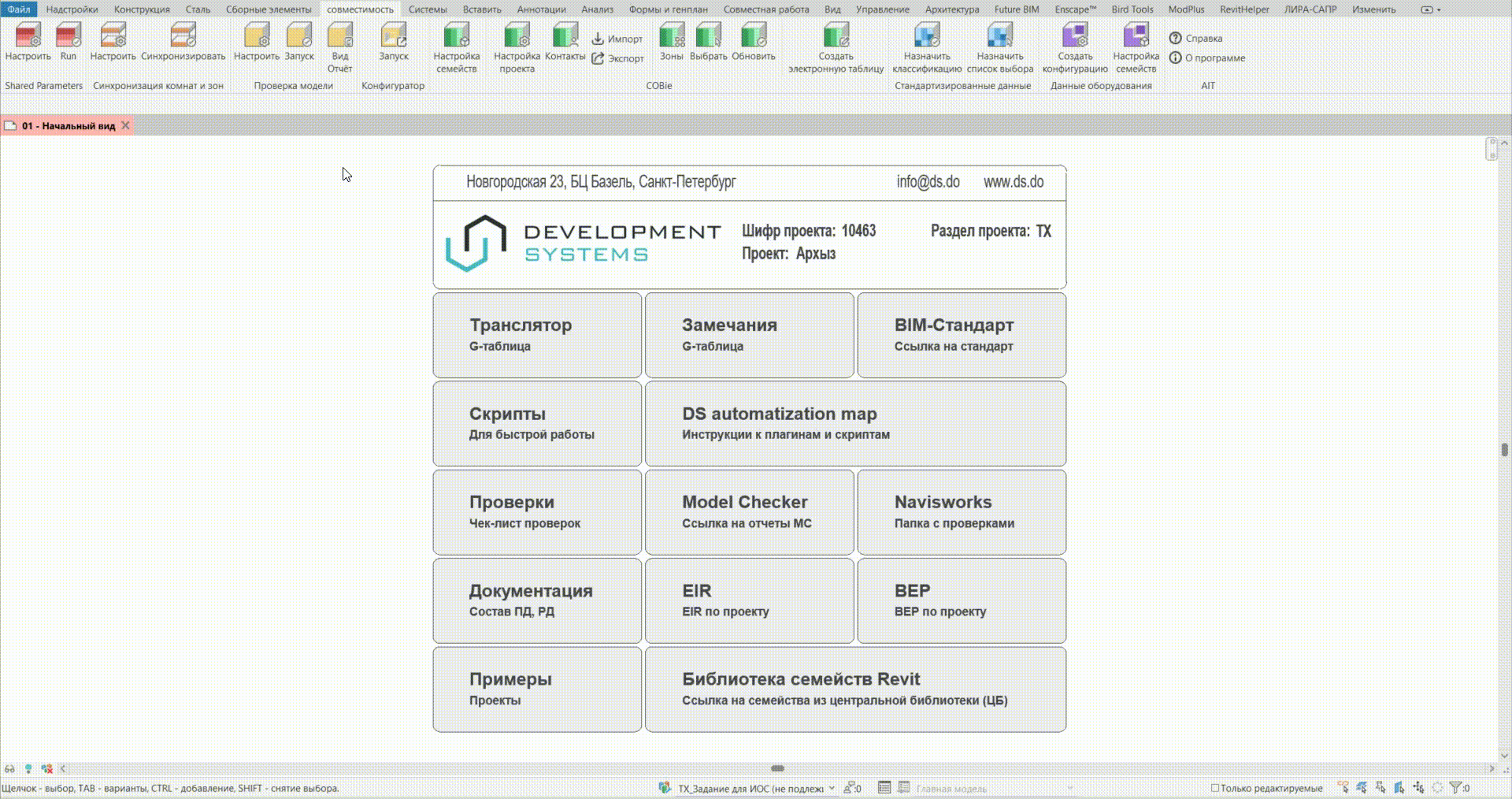

Model Checker — инструмент для проверки заполненности обязательных параметров элементов модели. Доступен на вкладке «совместимость»

Важно: Model Checker не оценивает корректность значений параметров, только их наличие.

1. Установка Model Check

Установочные файлы расположены по пути:
\\DSSTOR\06_Distr\Autodesk\BIM Interoperability Tools

2. Загрузка файла проверки

Перейдите на вкладку «Совместимость» → «Настроить».

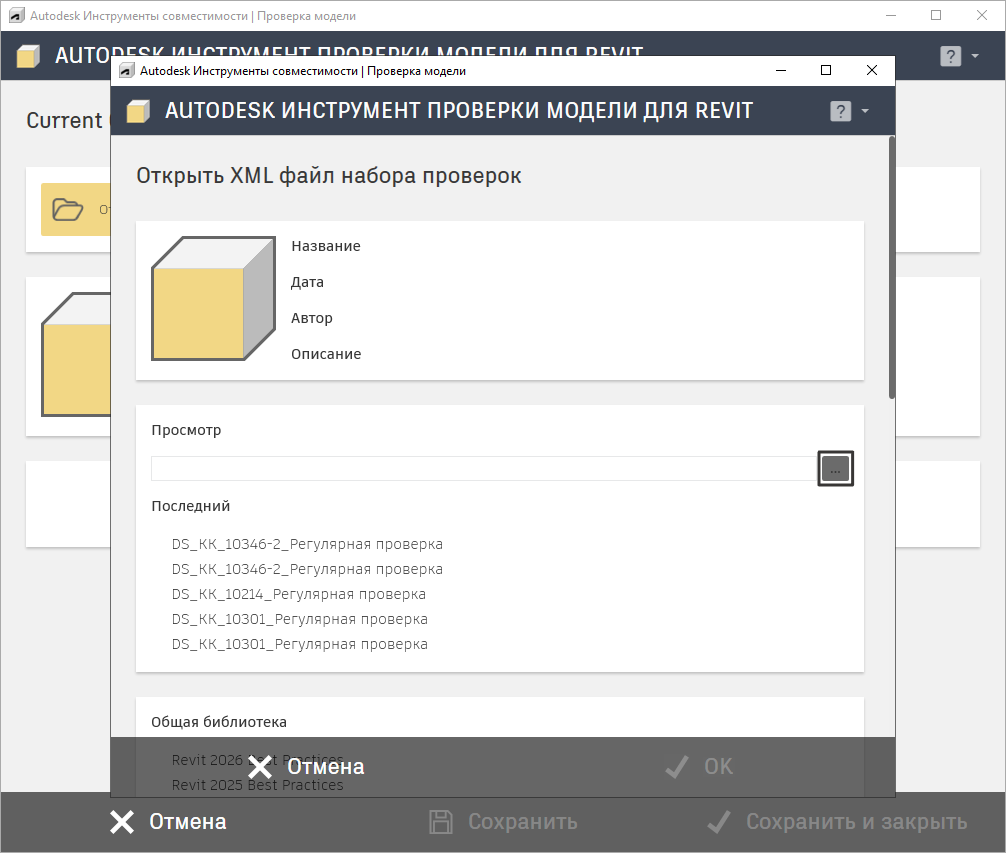

3. В открывшемся окне загрузите файл проверки:
\\DSCLOUD\03_Projects\10ХХХ_Project\0Х_ХХ\00_ПРОВЕРКИ\00_BIM API\01_MC

Где:

• «10ХХХ_Project» — папка проекта;
• «0Х_ХХ» — текущая стадия проекта (например, 07_ПД, 08_РД и т.д.).

После выбора файла нажмите «ОК».

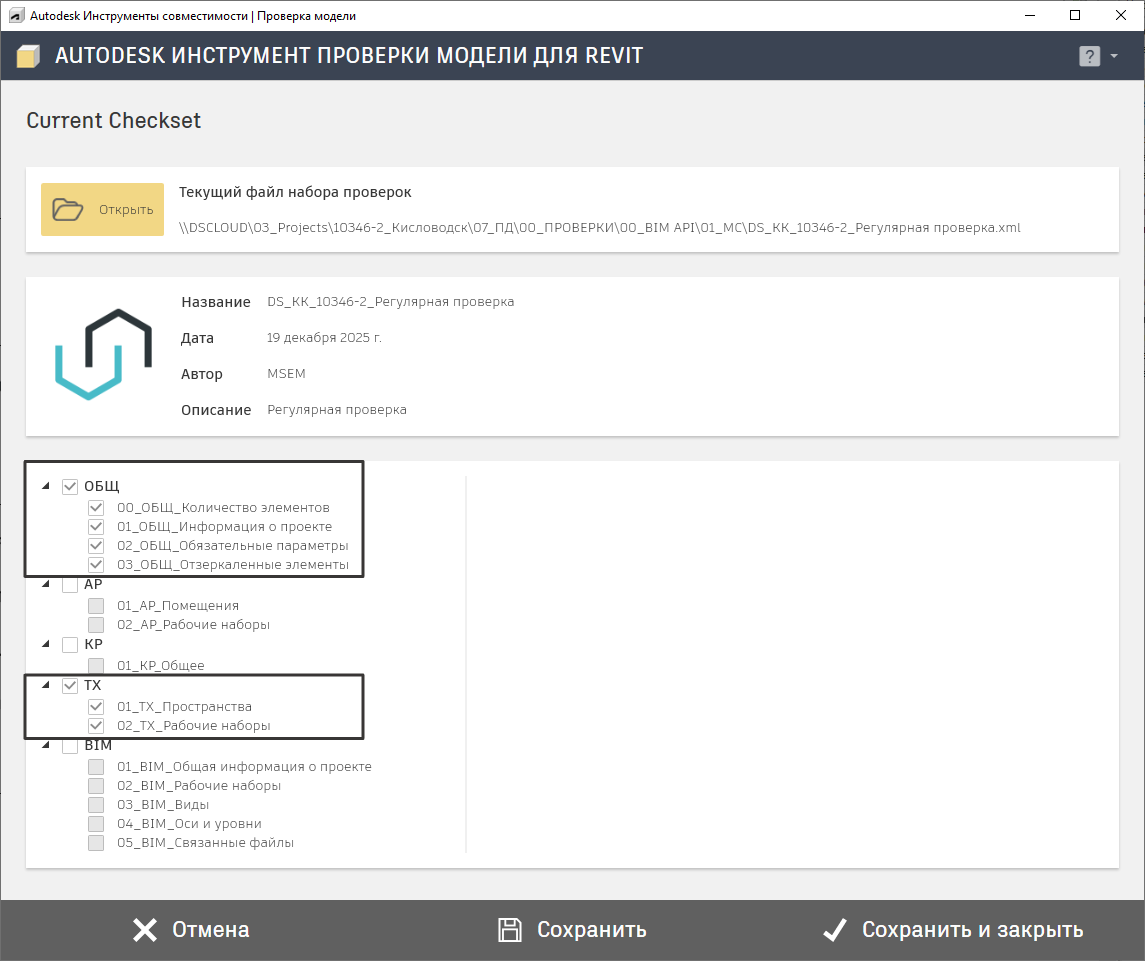

4. Выбор проверяемых категорий

В настройках чек-листа отметьте категории:

• «ОБЩ» — общие параметры;
• «ТХ» — параметры технической документации.

Нажмите «Сохранить и закрыть».

5. Запуск проверки

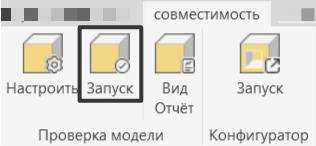

Вернитесь на вкладку «совместимость» → «Запуск» → «Запуск проверки».  Инструмент проанализирует модель и выдаст отчёт.

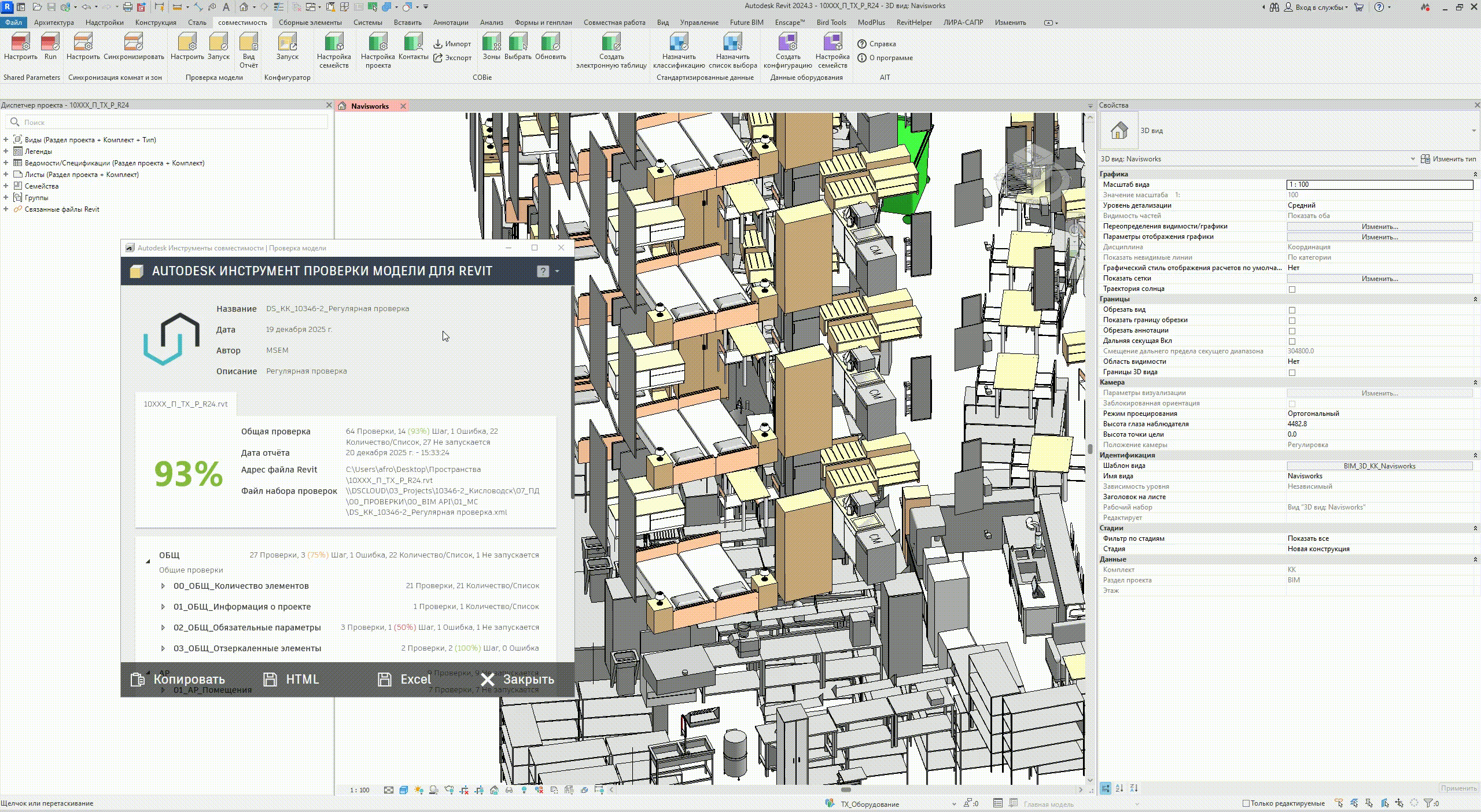

6. Анализ результатов

Результаты проверки отображаются в окне отчёта. Каждая ошибка указывает на отсутствие значения в обязательном поле. DD/DM обязан устранить все выявленные недочёты до передачи модели BM-Tech для дальнейшей проверки на коллизии.

Важно: при возникновении вопросов обратитесь к BM‑Tech для корректировки файла проверки.

Назначение корректного рабочего набора элементам

Назначение корректного рабочего набора элементам в модели ТХ, выполняется с использованием плагина ModPlus. Более подробно см. статью «Рабочие наборы. Присвоение элементам модели правильного рабочего набора».

Постановка задачи

DD/DM создает задачу в Bitrix24 по шаблону, с указанием всех необходимых данных и сроком исполнения.

Формирования отчета

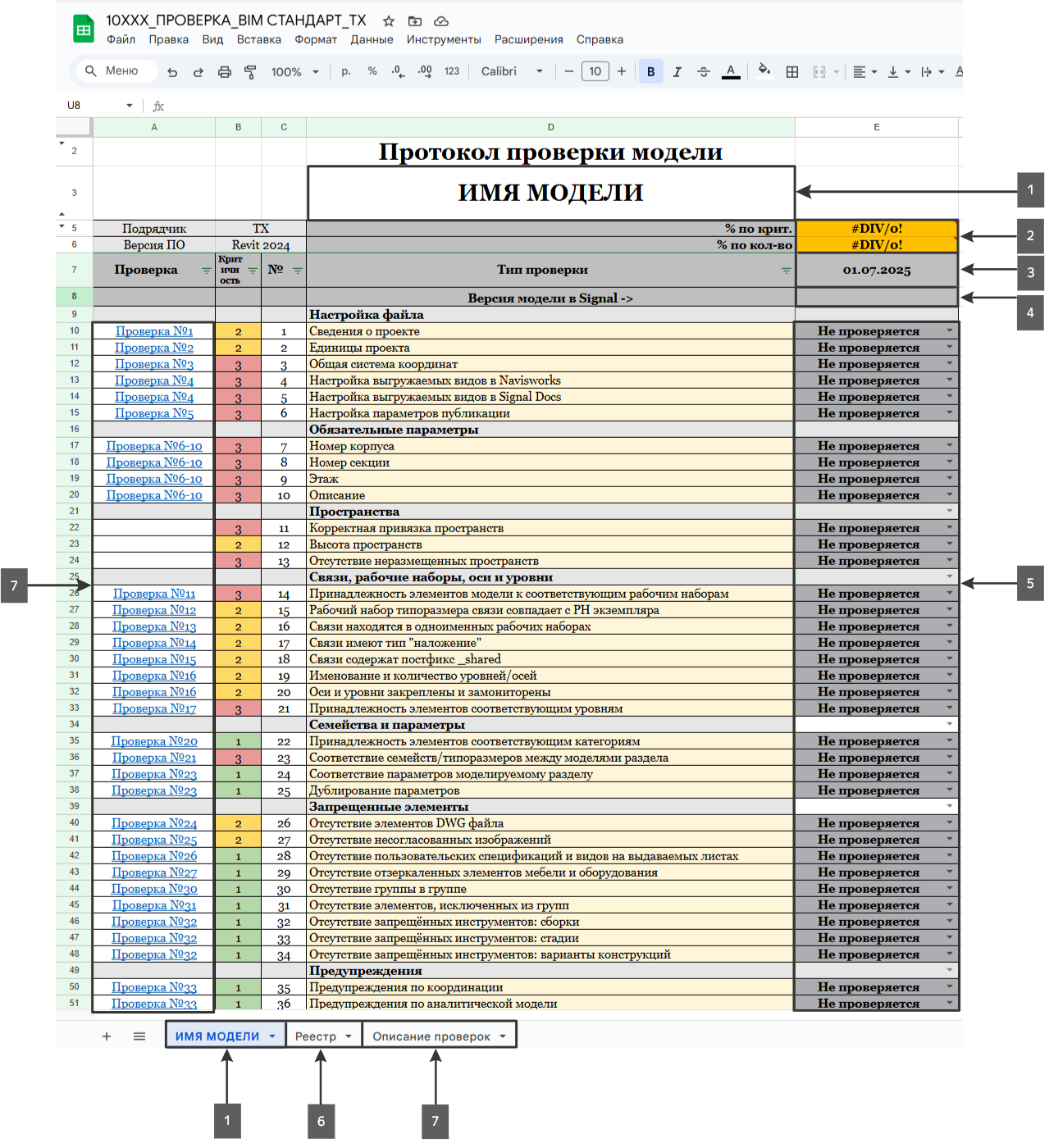

BM‑Tech формирует отчет. Результаты всех проверок заносятся в отчет, а замечания со скриншотами — в отдельную вкладку замечаний «Реестр» (6).

Особенности заполнения шаблона отчета:

1. Имя модели (1) должно совпадать с названием вкладки отчета;
2. Процент проверки модели (2);
3. Поле «Дата» (3) заполняется датой проверки. При следующей проверке слева вставляется новый столбец для новой даты. Таким образом, последняя актуальная дата проверки всегда остается в столбцах E;
4. Поле для комментария (4);
5. Напротив имени проверки заполняется ее статус (5). Статус, может быть, нескольких видов:
   • «Принято» – проверка пройдена, все элементы соответствуют указанному критерию;
   • «Не принято» – какая-то часть элементов не соответствует критерию;
   • «Не принято см. скрин» — какая-то часть элементов не соответствует критерию. Во вкладке «Реестр» (6) вносится замечание со скриншотом, иллюстрирующим причину, почему проверка не пройдена;
   • «Не проверяется» — проверка не проводилась в указанную дату.
6. Описание проверок (7), в этой вкладке подробно расписан каждый пункт чек‑листа.

Проверка на коллизии в Navisworks

BM‑Tech формирует файлы проверки на коллизии Navisworks и выгружает отчет.

Проверки на наличие конфликтов Navisworks расположены по пути:
\00_Processes_bim\05_Настройки\03_Navisworks\02_ТХ_Проверки на наличие конфликтов_ПД-РД.xml

Расположение файлов NWC, это экспортируемый вид «3D_(BIM)_Navisworks» расположены по пути:
\03_Projects\10ХХХ_Project\0Х_ХХ\00_ПРОВЕРКИ\01_МОДЕЛИ

Файлы NWF, из которых выгружаются отчеты по коллизиям, хранятся в следующей структуре:
\03_Projects\10ХХХ_Project\0Х_ХХ\00_ПРОВЕРКИ\02_РАБОЧИЕ NWF\03_ТХ

Сформированные HTML-отчеты по коллизиям сохраняются в:
\03_Projects\10ХХХ_Project\0Х_ХХ\00_ПРОВЕРКИ\00_ОТЧЁТЫ\01_HTML

Передача отчетов и коллизий

BM-Tech отписывается в задаче Bitrix24, прикрепляя сформированные HTML-отчёты и отчёт из Google-Таблицы.

Исправление замечаний и коллизий

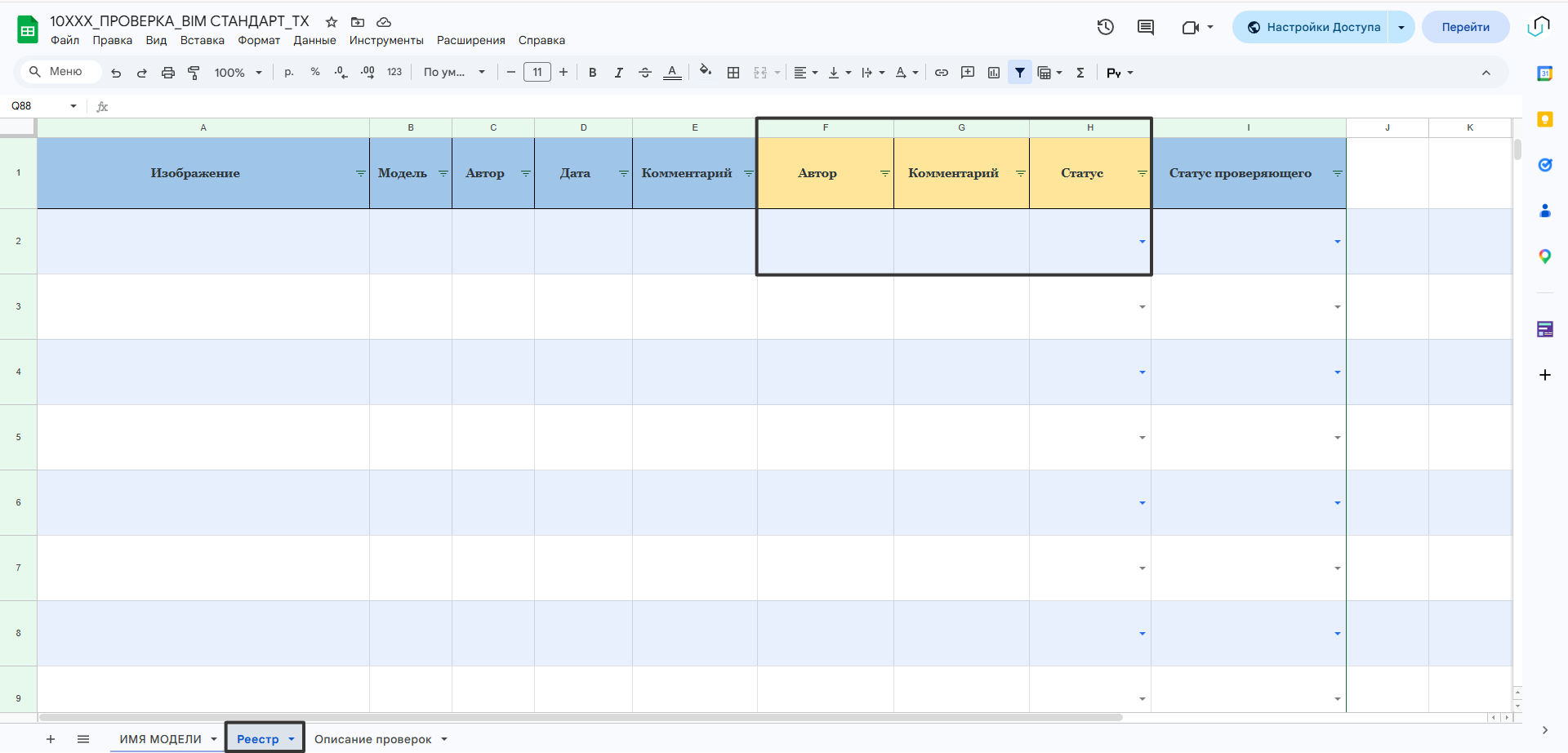

В отчете на листе «Реестр» DD/DM заполняет столбцы «F-H»: в столбце «Автор» указывает свою аббревиатуру, в столбце «Комментарий» оставляет пояснение по необходимости; в столбце «Статус» выбирает либо «Исправлено», либо «Отклонено». Если выбран «Отклонено» — комментарий обязателен.

Исправление коллизий детально описаны в статье «Подрезка коллизий».

После устранения замечаний и коллизий DD/DM отписывается в задаче с подтверждением исправлений.

Контроль исправления замечаний и коллизий

BM-Tech проводит повторную проверку модели ТХ на соответствие требованиям, фиксируя результаты в обновлённом отчёте. Если всё исправлено, переходит к следующим этапам, если есть недочёты, отписывается в задаче и повторно отправляет отчёт или коллизии DD/DM.

Архивирование

После устранения всех выявленных коллизий и утверждения исправлений, финальный файл NWD BM-Tech сохраняет в архивную папку:
\03_Projects\10ХХХ_Project\0Х_ХХ\00_ПРОВЕРКИ\00_ОТЧЁТЫ\00_NWD\01_ВЫДАЧА ДОКУМЕНТАЦИИ\02_ТХ\

Где:

• «10ХХХ_Project» — папка проекта;
• «0Х_ХХ» — текущая стадия проекта (например, 07_ПД, 08_РД и т.д.).

Снятие водяного знака

BM-Tech снимает водяной знак с модели, отписывается в задаче и закрывает её.
