Работа с топоповерхностью

Исходные данные

Заказчик передает результаты инженерных изысканий в dwf виде горизонталей и 3D-точек поверхности, где в горизонталях заданы уровни, а в точках — корректные координаты X, Y, Z. Это позволит передать наиболее точную существующую поверхность.

В случае если в отдел ГП передаются только 3D-точки или точки в виде текста снижается точность построения топоповерхности.

Построение 3D — поверхности для модели ГП в Revit

Существует 2 варианта создания топоповерхности в зависимости от полноты исходных данных.

  • Если есть и 3D-точки, и горизонтали с заданными уровнями в dwg, то отдел ГП через Rhino выгружает файл txt с координатами и подгружает в Revit через инструмент Топо-поверхность на вкладке «Формы и генплан».
Рисунок 4.2.5.1.1 — Вкладка «Формы и генплан» инструмент «Указать файл точек»
  • Если нет горизонталей (или точек), то подгружается модель топоповерхности из Rhinoceros.
Перед загрузкой важно проверить совпадение наименований материалов в Rhinoceros и Revit. В шаблон добавлены материалы для визуализаций поверхности анализа скрипта. Их наименования следует повторить в модели
Rhinoceros.

Рисунок 4.2.5.1.2 — Наименование материалов

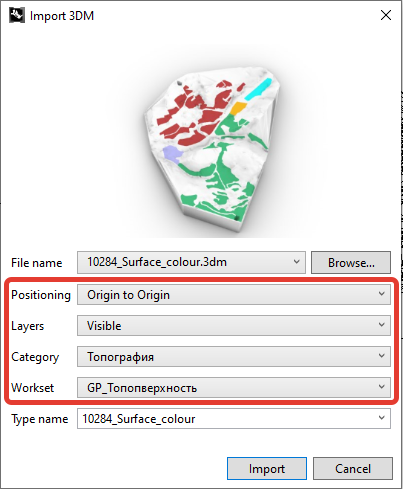

Отдел ГП с помощью Rhinoceros 3D создают модель топоповерхности в формате .3dm и погружают ее в файл генплана при помощи плагина Rhino.Inside.Revit. со следующими настройками:

Рисунок 4.2.5.1.3 — Плагин «Rhino.Inside.Revit»
Важно указывать категорию Топография для возможности корректного оформления разрезов.

Моделирование земляных работ

В случае, если необходимо моделировать земляные работы, отделом ГП в Autocad Civil 3d, по существующей поверхности формируется 3D-тело в формате .dwg и передается BPM.

BPM создает отдельную модель, куда размещает топоповерхность как компонент.

Рисунок 4.2.5.1.4 — Инструмент «Модель в контексте»

Выбрать категорию Обобщенные модели, дать наименование, и далее на вкладке Вставить выбрать “Импорт САПР”.

Рисунок 4.2.5.1.5 — Инструмент “Импорт САПР”

Далее указать нужный файл 3D-тела и загрузить по Совмещению центров.

Рисунок 4.2.5.1.6 — Инструмент “Импорт САПР”

Далее необходимо расчленить импортированную модель в контексте и отключить ручки формы. Этот шаг необходим, чтобы была возможность вырезать из контекстной модели полые формы.

Рисунок 4.2.5.1.7 — Инструмент “Частичное расчленение”
Рисунок 4.2.5.1.8 — Отключение ручки формы

Далее нужно нажать кнопку “Завершить модель”, выставить ее по координатам, закрепить созданную контекстную модель и передать в работу КР.
