Создание листов

Для автоматического создания листов необходимо воспользоваться плагином RevitHelper «Создание листов».

Карта автоматизации DSA_Map: Создание листов

Принцип работы

Для корректной сортировки листов используется добавление невидимых символов к номеру листа.

Примечание

Данный принцип применяется в связи с тем, что в Revit до версии 2025 невозможно было создать несколько листов с одинаковым номером в пределах одной рабочей модели.

В Revit 2025 появилась функция «Коллекции листов», что позволяет в рамках каждой коллекции создавать свою нумерацию листов и она может повторяться между коллекциями. Несмотря на появление данной функции, рекомендуется придерживаться принципа, описанного в данной инструкции, так как данный подход позволяет комплексно создавать листы для всех комплектов.

Количество невидимых символов соответствует порядковому номеру комплекта в Диспетчере проекта:

ХХ0  →  1 невидимый символ в начале;
ХХ1  →  2 невидимых символа в начале;
ХХ2  →  3 невидимых символа в начале.

Пример:

АР1  →  ·1
АР1  →  ·2
АР2  →  ··1
АР2  →  ··2

Условные обозначения:
ХХ — наименование моделируемого раздела, например: АР, КР, ТХ;
· — невидимый символ для комплекта.

Символ «·» показан только для наглядности. В Revit используются реальные невидимые символы, которые не отображаются в номере листа, но влияют на сортировку.

Алгоритм работы

После согласования PM с Заказчиком состава и количества комплектов DM создает листы на каждый комплект в соответствии с принципом, описанным выше.

Примечание

Создание листов на старте проекта выполняет DM. Это позволяет обеспечить единый принцип нумерации и сортировки листов, а также исключить ошибки, связанные с использованием невидимых символов. По умолчанию создается 30 листов на комплект. Данное количество в большинстве случаев является достаточным.

Импорт конфигурации

Для плагина RevitHelper «Создание листов» заранее подготовлены конфигурации.

Конфигурации расположены по следующему пути:
· АР — \06_BIM_Public\08_РАЗРАБОТКА DS\01_REVITHELPER\02_Создание листов\Создание листов_Р_АР
· КР — \06_BIM_Public\08_РАЗРАБОТКА DS\01_REVITHELPER\02_Создание листов\Создание листов_Р_КР
· ТХ — \06_BIM_Public\08_РАЗРАБОТКА DS\01_REVITHELPER\02_Создание листов\Создание листов_Р_ТХ

Необходимо выполнить следующие действия:

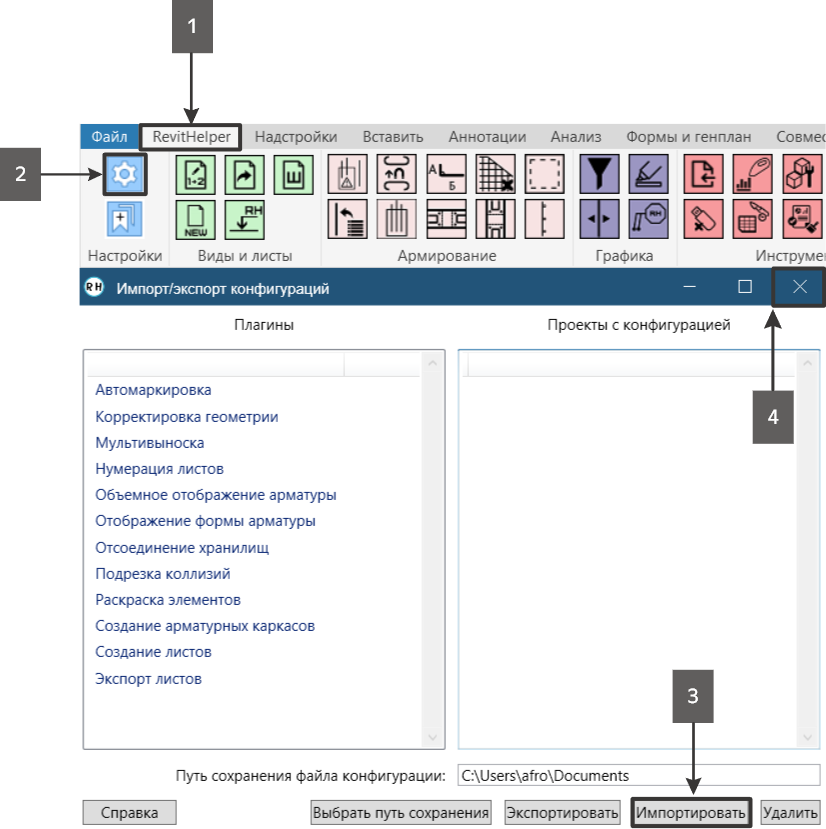

1.1. В открытой рабочей модели перейти на вкладку «RevitHelper» (1);
1.2. Выбрать иконку настроек (2);
1.3. Нажать кнопку «Импортировать» (3);
1.4. В открывшемся окне проводника указать путь к необходимому файлу конфигурации;
1.5. После импорта конфигурации закрыть окно «Импорт/экспорт конфигураций» (4). Загруженные конфигурации будут добавлены в плагин автоматически.

Создание листов

2.1. После импорта конфигурации на этой же вкладке RevitHelper необходимо выбрать плагин «Создание листов»:

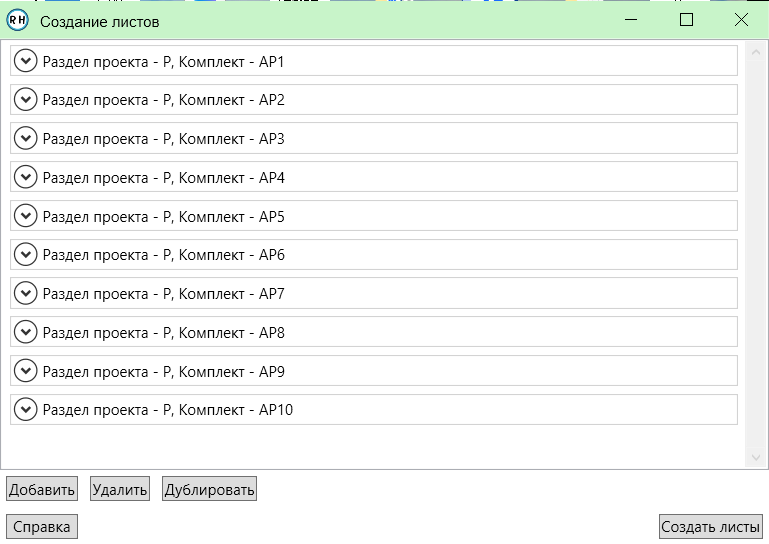

2.2. В подгруженной конфигурации заранее созданы 10 комплектов по 30 листов:

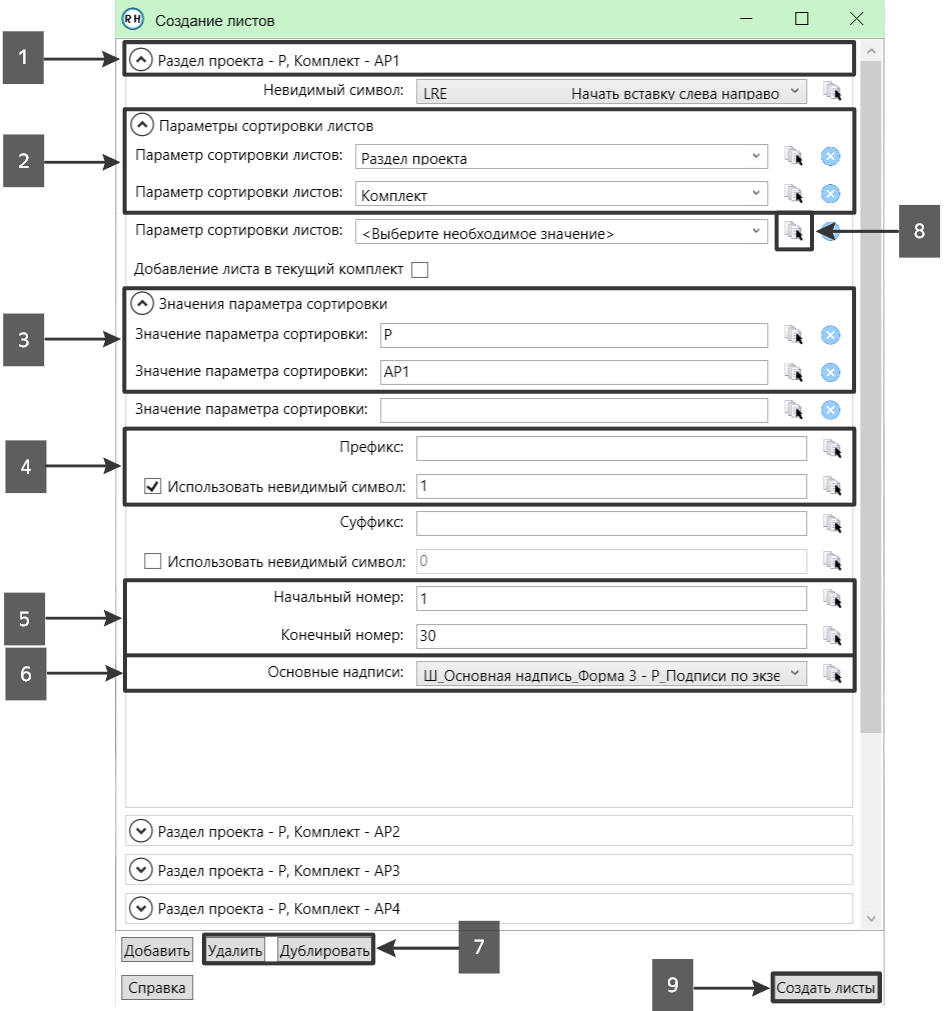

2.3. В окне плагина используются следующие настройки. Описание приведено на примере первого комплекта «АР1»:

1. Преднастроенный комплект настроек, отображает параметры сортировки, сформированные в соответствии со стандартом компании;
2. Параметры сортировки, определяют параметры, по которым выполняется сортировка создаваемых листов (при использовании заранее подготовленной конфигурации корректировка не требуется);
3. Значения параметров сортировки, используются для заполнения выбранных параметров (при использовании заранее подготовленной конфигурации корректировка не требуется);
4. Добавление невидимых символов, при включении галочки в префиксе имени листа создается определенное количество невидимых символов (настройка выполняется согласно принятому принципу сортировки листов);
5. Количество листов, задает количество создаваемых листов в комплекте;
6. Основные надписи, определяет типоразмер основной надписи создаваемого листа;
7. Удаление или дублирование настроек, позволяет удалить существующий комплект настроек или создать ее копию;
8. Передача значения всем комплектам настроек, используется для применения выбранного значения ко всем комплектам настроек в данной конфигурации;
9. Создание листов, кнопка запуска процесса создания листов.

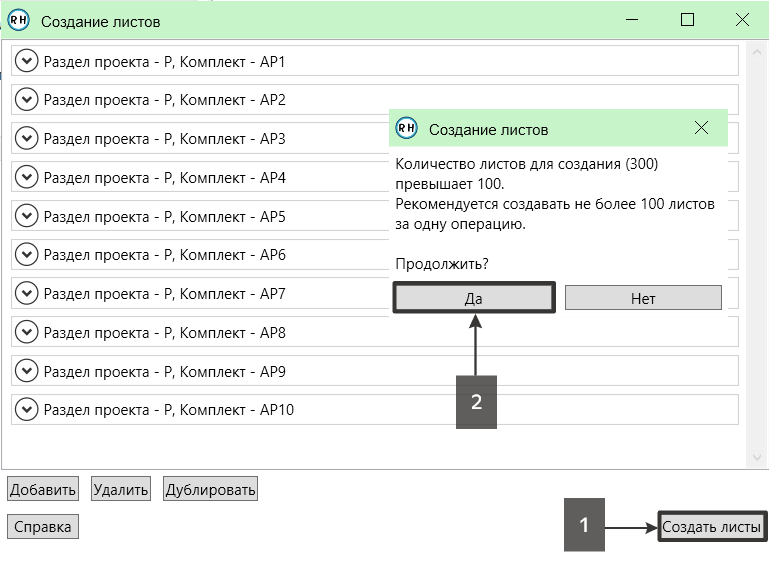

2.4. После нажатия кнопки «Создать листы» (1) появится окно с предупреждением, если общее количество создаваемых листов превышает 100. В данном окне необходимо нажать кнопку «Да» (2), после чего будет запущен процесс создания листов.

Примечание

Предупреждение отображается для дополнительного подтверждения действия при создании большого количества листов. При создании более 100 листов процесс может занять больше времени, чем обычно.

2.5. Если подгруженная конфигурация не подходит, необходимо удалить существующие преднастроенные комплекты настроек и задать собственные настройки в соответствии с пунктом 2.3 данной инструкции.

Добавление листов в текущий комплект

Если в процессе разработки комплекта DD определил необходимость добавления листов в существующий комплект, следует использовать функцию «Добавление листа в текущий комплект» (1) в плагине RevitHelper «Создание листов».

Необходимо выполнить следующие действия:

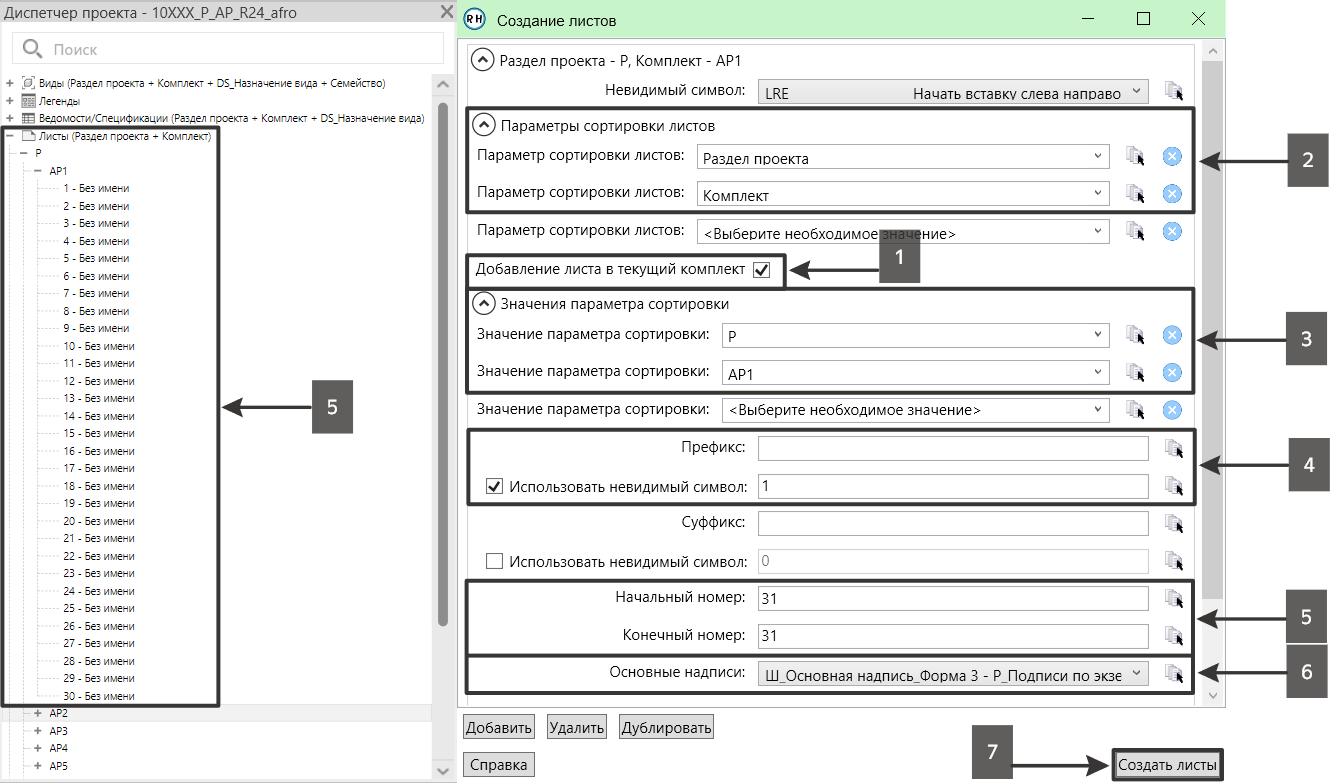

3.1. Установить галочку «Добавление листа в текущий комплект» (1);
3.2. Выбрать параметры сортировки листа (2);
3.3. Выбрать значение параметра, соответствующее комплекту, в который необходимо добавить листы (3);
3.4. Количество невидимых символов (4) определяется плагином автоматически;
3.5. Указать количество листов, которое необходимо добавить в комплект (5). Начальный номер листа плагин определяет автоматически по количеству уже созданных листов в выбранном комплекте, необходимо указать конечный номер диапазона;
3.6. Выбрать типоразмер основной надписи (6);
3.7. Нажать кнопку «Создать листы» (7).
