Создание базового файла и настройка мониторинга в рабочих моделях

Общее описание

Базовый файл (далее по тексту «БФ») содержит общую сетку осей и уровни корпуса. Используется для мониторинга рабочих моделей соответствующего корпуса или блоков.

Количество базовых файлов соответствует количеству корпусов/блоков в проекте.

Процесс создания и настройки БФ включает следующие этапы:

1. Создание БФ;
2. Настройка осей и уровней в БФ;
3. Настройка мониторинга в рабочих моделях.

Ответственный за создание и настройку БФ — BPM.

Важные моменты

1. Если при работе с корпусом предусмотрено разделение моделей по блокам, но сетка осей и уровни для них одинаковы, БФ создается один на корпус и содержит общую сетку осей и общие уровни;
2. Базовая точка, точка съемки и внутреннее начало должны располагаться в пересечении первых осей буквенного и цифрового ряда (обычно А/1), если в BEP не указано иное, а также на отметке нулевого уровня;
3. Совпадение внутреннего начала с базовой точкой является критически необходимым для дальнейшей работы с моделью;
4. БФ создается даже если проект состоит из одного корпуса;
5. Оси и уровни в БФ и рабочих моделях после настройки необходимо закрепить и назначить им корректный РН.

Создание БФ

Алгоритм работы

1. Создание и размещение БФ:
   • BPM создает новый файл Revit на основе шаблона «DS_КФ_Template_R21»;
   • Файл сохраняется по пути: \00_SHARED\00_КООРДИНАЦИЯ.
2. Подгрузка связей и настройка рабочих наборов:
   • В модели БФ создать рабочие наборы для каждой подгружаемой рабочей модели;
   • Рабочие модели подгрузить из папки \01_Моделинг.

Настройка осей и уровней в БФ

Важные моменты

1. Для стадии ОПР БФ не создается;
2. Для стадий ПД/РД оси и уровни копируются из БФ в рабочие модели.

Примечание

Процесс увязки осей и уровней на различных стадиях, а также при изменении осей и уровней в БФ, более подробно см. статью «Процесс увязки осей и уровней на стадиях ОПР, ПД и РД».

Алгоритм работы

1. Перейти на план «План на отм. +0,000 – Координация», на котором отображается сетка осей;

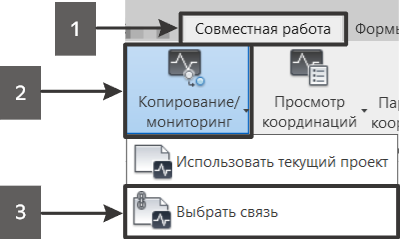

2. Перейти во вкладку «Совместная работа» (1), на панели «Координация» выбрать «Копирование/мониторинг» (2), затем нажать «Выбрать связь» (3);

3. Выбрать связанный файл на плане. В левом верхнем углу отобразится панель «Копирование/мониторинг»;

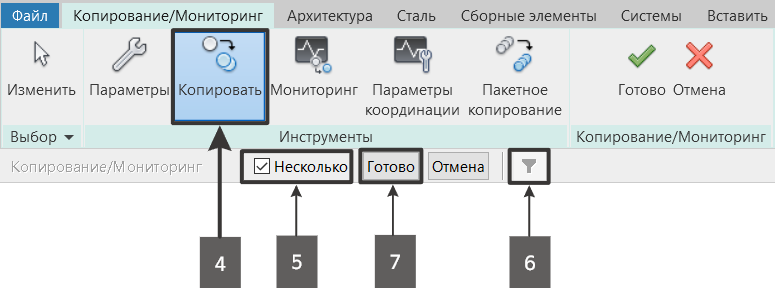

4. Выбрать инструмент «Копировать» (4), нажать кнопку «Несколько» (5), выделить все оси связанного файла, за исключением уже существующих в модели (как правило, оси 1/А).
Проверить через фильтр, что выбраны только оси (6), затем нажать «Готово» (7);

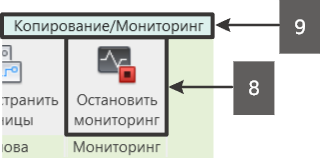

5. В появившейся вкладке «Изменить | Оси» нажать «Остановить мониторинг» (8), затем перейти во вкладку «Копирование/мониторинг» (9);

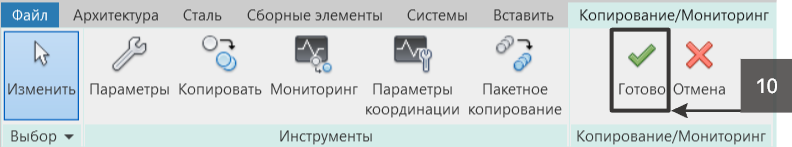

6. Нажать кнопку «Готово» (10);

7. Необходимо заполнить параметр «DS_Этаж» у уровней в соответствии с ВЕР;

8. Выполнить синхронизацию модели.


Алгоритм работы при работе с многосегментными осями:

1. Перейти на план «План на отм. +0,000 – Координация», на котором отображается сетка осей;

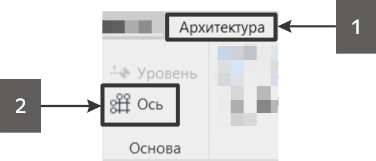

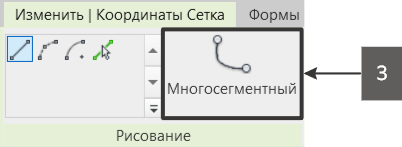

2. Перейти во вкладку «Архитектура» (1), на панели «Основа» выбрать инструмент «Ось» (2), затем на панели «Рисование» выбрать опцию «Многосегментная» (3);

Примечание

Многосегментную ось необходимо отрисовывать в модели вручную, так как копирование из связанного файла (в отличие от обычных осей) невозможно.

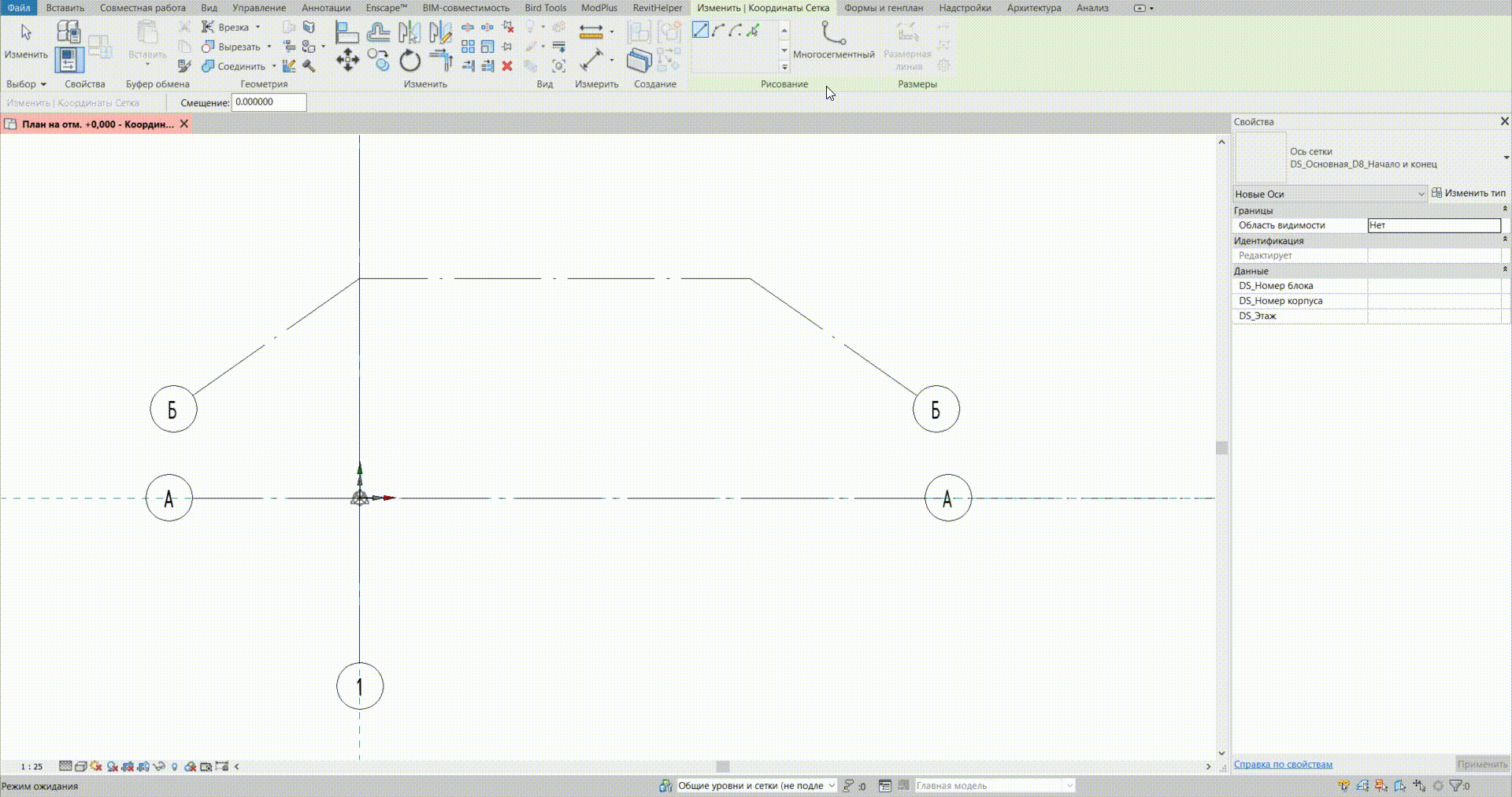

3. После этого выбрать инструмент «Выбрать линии» и последовательно обвести все участки соответствующей оси из связанного файла.

Примечание

Мониторинг для многосегментной оси назначается каждому её сегменту отдельно.

Настройка мониторинга в рабочих моделях

Важные моменты

Перед началом настройки мониторинга необходимо убедиться, что оси и уровни в рабочих моделях и БФ имеют одинаковые наименования и одинаковое расположение.

Алгоритм работы:

1. Для настройки мониторинга осей в рабочей модели перейти на план, на котором отображаются сетка осей и связанный файл БФ;

2. Перейти во вкладку «Совместная работа» → «Координация» → «Копирование/мониторинг» → «Выбрать связь»;

3. Выбрать на плане связанный файл БФ. В левом верхнем углу отобразится меню «Копирование/мониторинг»;

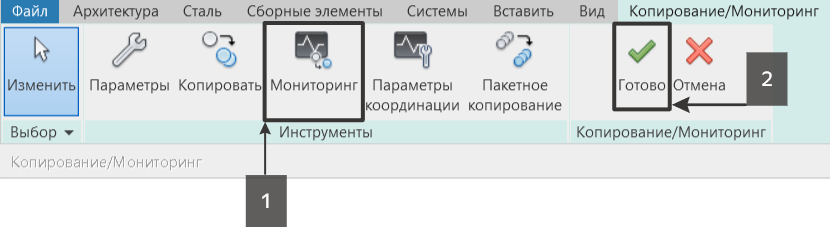

4. Выбрать инструмент «Мониторинг» (1), затем последовательно выбрать ось рабочей модели и соответствующую ей ось базового файла. После завершения нажать кнопку «Готово» (2);

5. Повторить действия, описанные в пунктах 2–4, для всех осей рабочей модели. Если мониторинг выполнен корректно, рядом с осью отобразится знак мониторинга;

Рисунок 4.2.1.5.8 — Revit. Знак мониторинга

6. Выполнить синхронизацию файла.

Важно:
Для настройки мониторинга уровней необходимо выполнить пункты 1–6, предварительно перейдя на разрез, на котором отображаются уровни корпуса и связанная модель БФ.
