Общее описание
Ответственный за создание подложки генерального плана — DM-GP/DD-GP.
После выполнения работ по посадке здания DM-GP/DD-GP формирует файл подложки генерального плана в формате DWG и передаёт его через задачу BPM.
Файл располагается по пути: \00_SHARED\00_КООРДИНАЦИЯ
Данный DWG-файл используется как подложка генерального плана для настройки координат в координационном файле Revit.
Шаблон подложкт генерального плана расположен по пути:
\\DSCLOUD\00_Processes_bim\01_Шаблоны\Шаблоны ГП\01_ШАБЛОНЫ\ШАБЛОН_Координационный файл
Важные моменты
- Подложка ГП должна быть подготовлена в координатах проекта и содержать данные, необходимые для корректной передачи координат в КФ, БФ и рабочие модели;
- Координаты в файле должны назначаться строго по математическому принципу в соответствии со средой AutoCAD:
- ось X направлена вправо;
- ось Y направлена вверх.
Примечание
Не допускается назначение координат по геодезическому принципу, где X направлен на север, а Y — на восток.
- Значения координат в таблице должны быть указаны с точностью до 6 знаков после запятой;
- В файле должны присутствовать:
- точка начала участка/модель ГП;
- базовые точки корпусов;
- таблица с координатами базовых точек моделей;
- оси здания;
- план здания на отметке 0.000;
- границы участка/границы проектирования.
Состав DWG-файла
В DWG-файле должны присутствовать элементы см. таблицу ниже.
Таблица 4.2.5.4.1 – Состав DWG-файла
| Элемент | Слой | Примечание |
|---|---|---|
| План здания на отм. 0,000 | AR_Планировка | Планировка и внешние контуры здания |
| Оси здания | AR_Оси | Буквенные и цифровые оси, линии осей, маркировка |
| Границы земельных участков/границы проектирования | GP_Границы | Замкнутые полилинии в координатах проекта |
| Таблица «Базовые точки моделей» | 0 | Содержит координаты точки начала участка и базовых точек корпусов |
| Блоки базовых точек | 0 | Используются для фиксации координат моделей |
Примечание
Границы земельных участков/границы проектирования должны быть выполнены замкнутыми полилиниями и располагаться в корректных координатах проекта.

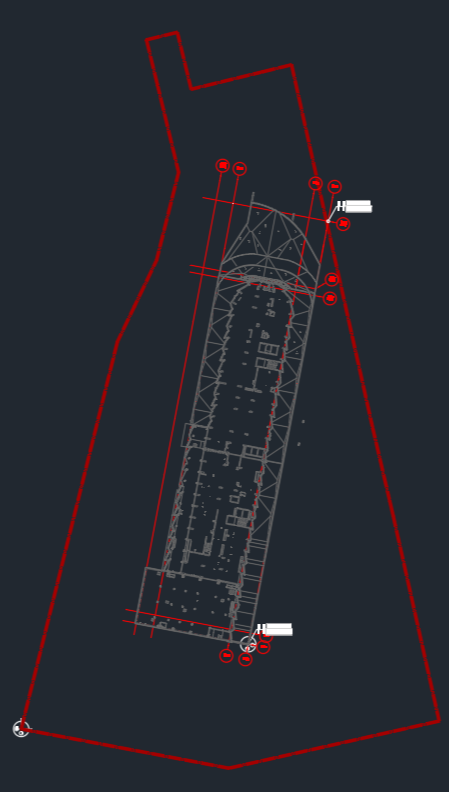

Рисунок 4.2.5.4.1 — AutoCAD. Приме подложки ГП

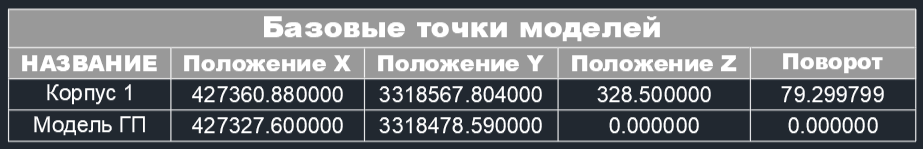

Таблица «Базовые точки моделей»
В DWG-файле должна быть размещена таблица «Базовые точки моделей».
Таблица должна содержать следующие обязательные столбцы:
- Название;
- Положение X;
- Положение Y;
- Положение Z;
- Поворот.
Таблица может быть заполнена вручную либо сформирована автоматически с помощью команды DATAEXTRACTION на основе атрибутов блоков базовых точек.
Блоки базовых точек
Для фиксации координат в DWG-файле используются блоки базовых точек.
Рекомендуется использовать блоки с атрибутами, позволяющими автоматически формировать таблицу координат.
Блок «Модель ГП»
Блок «Модель ГП» предназначен для фиксации точки начала участка.
Правила размещения блока:
- блок вставляется в точку начала участка/нижний левый угол границы проектирования или земельного участка;
- поворот блока должен быть равен 0,000000°;
- координата Z должна быть равна 0,000000;
- блок не должен быть смещён относительно фактической точки начала участка;
- вертикальная ось точки начала участка должна быть направлена на север;
- значения Положение X и Положение Y не должны быть поменяны местами.

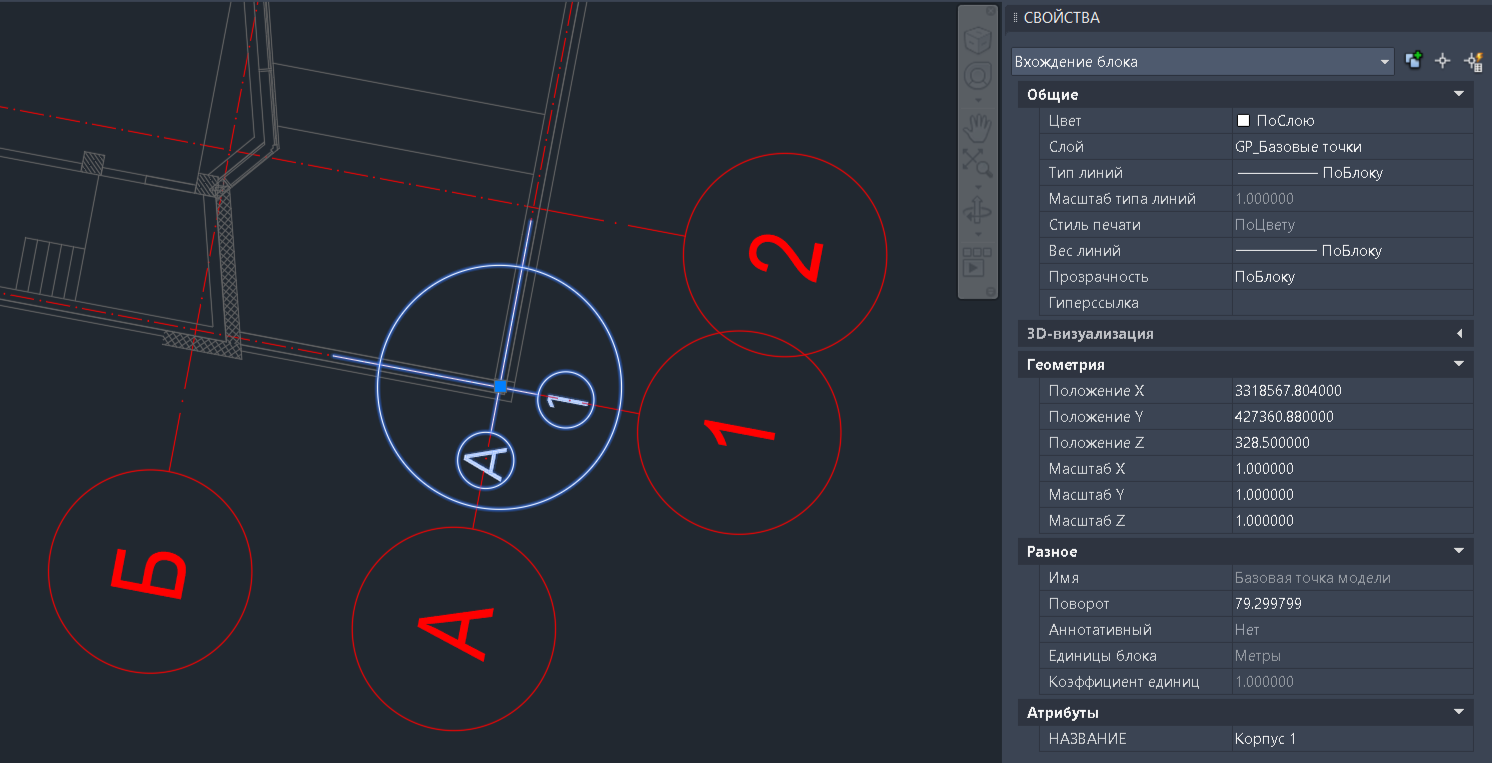

Блок базовой точки корпуса
Блок базовой точки корпуса предназначен для фиксации положения корпуса на участке.
Наименование блока должно соответствовать наименованию проектируемого здания/корпуса, например:
- Корпус 1;
- К1;
- К2;
- ГК.
Правила размещения блока:
- блок вставляется в точку пересечения крайних осей здания, соответствующих левой нижней части здания;
- как правило, это пересечение осей А-1 или первых осей по буквенной и цифровой шкале;
- поворот блока должен соответствовать реальному повороту здания на участке;
- координата Z задаётся равной абсолютной отметке 0.000 здания;
- при ориентации по «Условному северу» буквенные оси должны располагаться горизонтально, а цифровые — вертикально.
Блок базовой точки корпуса должен содержать следующие атрибуты:
- NAME — наименование здания/корпуса;
- X — координата по X;
- Y — координата по Y;
- Z — абсолютная отметка;
- Поворот — угол поворота здания.
Дополнительная информация
В подложку ГП допускается добавлять дополнительные графические материалы, необходимые для координации проектных решений:
- границы допустимого размещения зданий по ГПЗУ;
- существующие сохраняемые здания и сооружения;
- элементы благоустройства;
- дополнительные границы проектирования;
- иные материалы, необходимые для сборки и координации моделей.
Дополнительные элементы должны быть размещены в корректных координатах проекта и не должны мешать определению базовых точек моделей.
Передача файла в BPM
После подготовки DWG-файла DM-GP/DD-GP:
- Проверяет корректность расположения базовых точек и таблицы координат;
- Сохраняет файл с наименованием: «10ХХХ_Стадия_ГП_Координаты_shared.dwg»;
- Публикует файл по пути: \00_SHARED\00_КООРДИНАЦИЯ;
- Передаёт файл через задачу BPM для дальнейшей проверки и использования при создании координационного файла.
После получения файла BPM выполняет проверку подложки ГП на наличие критичных ошибок. В случае корректности файл принимается в работу. При наличии замечаний BPM отписывается в задаче и возвращает файл на корректировку.
