Общая информация
Отгибы хомутов арматурных каркасов — это концевые участки арматурных стержней, которые загибаются под заданным углом для надежной анкеровки в бетоне. Они помогают распределять усилия, повышают устойчивость арматурного каркаса и обеспечивают совместную работу элементов конструкции.

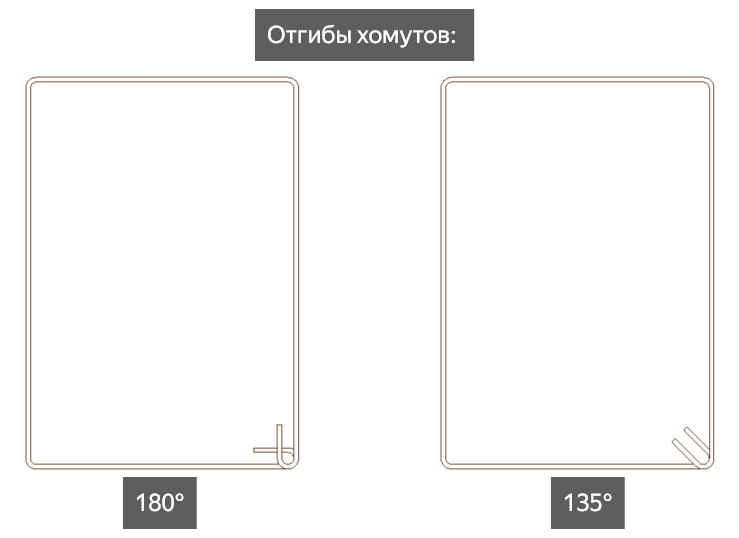

Общие правила выполнения отгибов:
- для конструкций объектов, расположенных в несейсмических районах — отгиб хомута выполняется под углом 180°;
- для конструкций объектов, расположенных в сейсмических районах — отгиб хомута выполняется под углом 135°.
Требования к отгибам хомутов в конструкциях, расположенных в несейсмических районах.

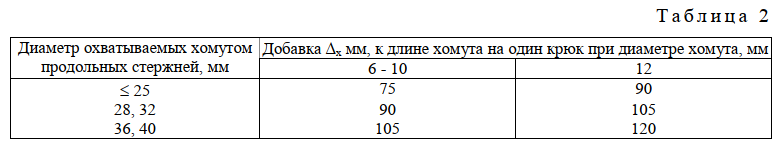

Согласно Руководству по конструированию бетонных и железобетонных конструкций, при определении длины хомута необходимо учитывать добавку на выполнение отгиба.
Добавка принимается на один отгиб и зависит от диаметра продольных стержней, охватываемых хомутом, а также от диаметра самого хомута.
Требования к отгибам хомутов в конструкциях, расположенных в сейсмических районах, принимаются согласно СП 14.13330.2018 «СНиП II-7-81* Строительство в сейсмических районах», где d — диаметр хомута :
При расчете длины хомута добавка учитывается для каждого отгиба отдельно.
Типоразмеры семейства отгибов арматуры
Ответственные: BPM, BM-ST.
В шаблоне КР предусмотрено несколько типоразмеров семейства отгибов арматуры, сформированных с учетом требований строительных норм и настроек стилей хомутов в Revit.
Наименование типоразмеров состоит из следующих блоков:
[Стиль хомута]_[Угол отгиба]_[Диаметр продольного стержня, охватываемого хомутом].
Стиль хомута
В Revit для арматурных стержней предусмотрены два основных стиля, применяемых для хомутов: «Обычный» и «Хомут/Стяжка». Основные различия между ними связаны с алгоритмом привязки к защитному слою конструкции, взаимодействием с продольной арматурой и набором доступных типов отгибов.
Для стиля «Обычный» привязка арматурного стержня к защитному слою выполняется по наружной грани хомута. Для стиля «Хомут/Стяжка» привязка осуществляется по внутренней грани хомута.

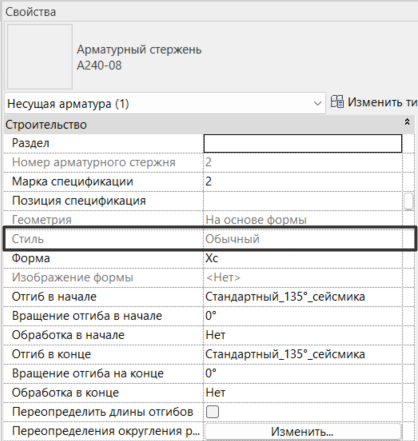

Стиль арматурного стержня задается BIM-отделом в параметрах семейства. Информация о выбранном стиле отображается на панели свойств.
Угол отгиба
Для угла отгиба допускаются только два значения: 135° и 180°.
Диаметр продольного стержня, охватываемого хомутом
Диаметры продольных стержней, охватываемых хомутом, задаются в соответствии с рисунком 4.1.2.9.1.
Для сейсмических районов для отдельных групп хомутов диаметров — 6–8 мм и 10–12 мм — значения длин отгибов рассчитаны по максимальному диаметру продольных стержней в соответствующей группе.
В связи с этим в данном блоке указывается признак района строительства — «сейсмика».
Настройки отгибов для арматурных стержней
Ответственные: BPM, BM-ST.
Для каждого типоразмера арматурного стержня заданы собственные настройки отгибов.

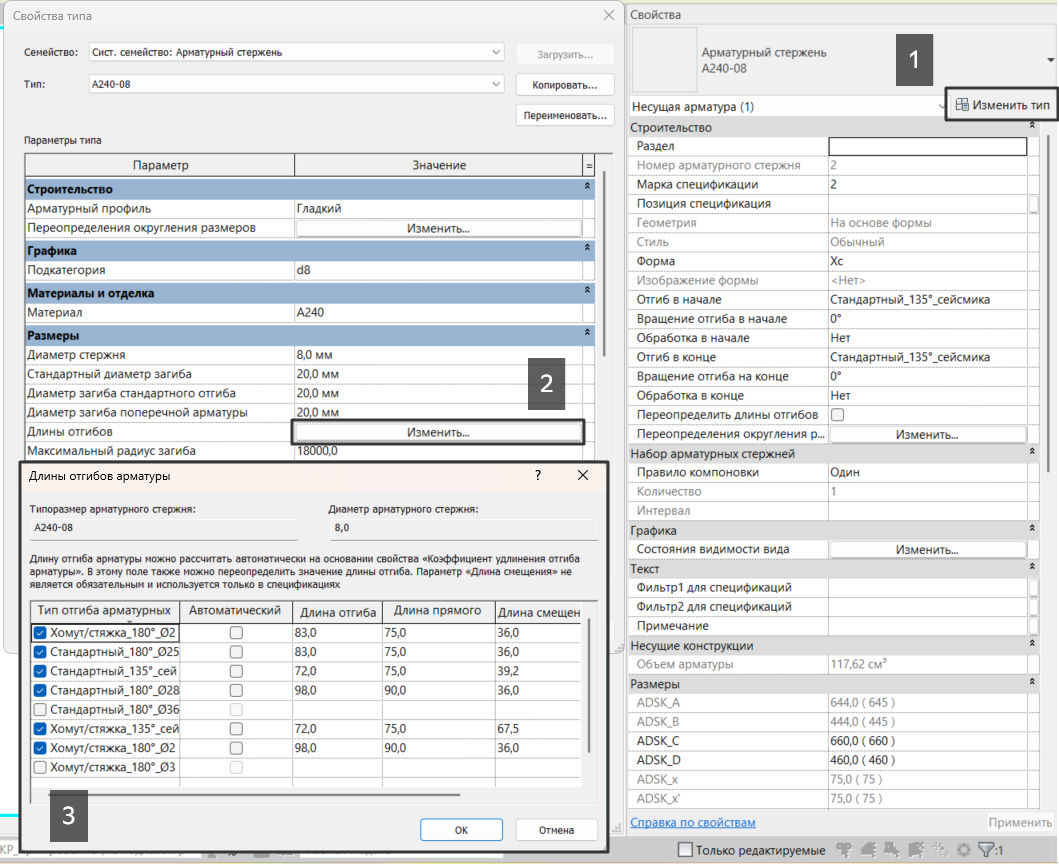

Настройки отгибов можно посмотреть в параметрах типоразмера арматурного стержня. Для этого необходимо перейти к изменению типоразмера и нажать кнопку «Изменить» в строке «Длины отгибов».
Значения отгибов преднастроены для арматуры классов А240 и А500 диаметрами от 6 до 12 мм, а также для стержней этих же классов и диаметров, учитываемых в погонных метрах.
Для остальных арматурных стержней использование отгибов отключено. При необходимости добавить возможность назначения отгибов для другого типа стержня следует обратиться в BIM-отдел.
Отгибы, не соответствующие требованиям строительных норм для применения в конкретных арматурных стержнях, отключены.
Рассмотрим пример: арматурный стержень класса А240 диаметром 8 мм.
Согласно СП 63.13330.2018, п. 10.3.12, диаметр поперечной арматуры, в том числе хомутов, в вязаных каркасах внецентренно сжатых элементов следует принимать не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм. Следовательно, хомуты диаметром 8 мм могут применяться для охвата продольных стержней диаметром до 32 мм включительно.
Таким образом, для арматурных стержней класса А240 диаметром 8 мм типоразмеры отгибов, рассчитанные для продольных стержней диаметром 36 мм и 40 мм, отключены для использования.
Назначение типов отгибов арматурным стержням
Ответственные: DM, DD, DC.

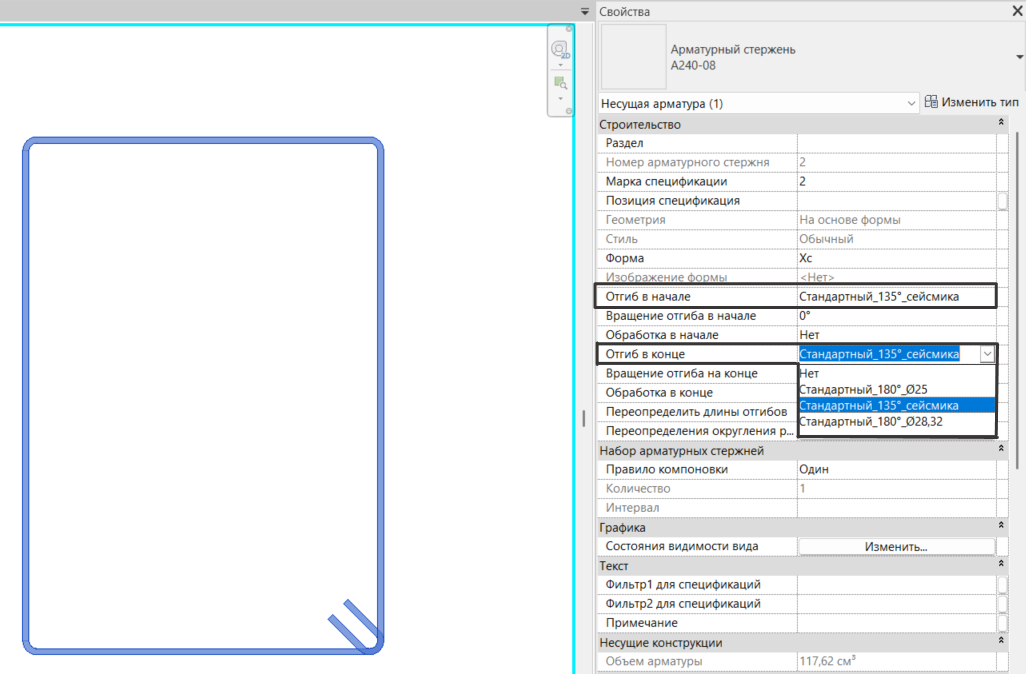

Отгибы арматурных стержней назначаются в панели свойств в параметрах «Отгиб в начале» и «Отгиб в конце» путем выбора значения из выпадающего списка.
Значения параметров «Отгиб в начале» и «Отгиб в конце» должны быть идентичными.
Назначение разных типов отгибов не допускается, поскольку в семействах заложены допустимые углы отгибов для конкретных форм арматурных стержней. Кроме того, каждая форма имеет отдельное графическое отображение в ведомости деталей.
Если параметр «Форма арматурного стержня» принимает значение «Форма арматурного стержня 1», это означает, что отгибы заданы некорректно – имеют разные значения, либо в модели отсутствует подходящая форма стержня.
Для создания новой формы арматурного стержня необходимо обратиться в BIM-отдел.
Список форм арматурных стержней приведен в статье «КР».
Ошибка при смене диаметра арматурного стержня хомута

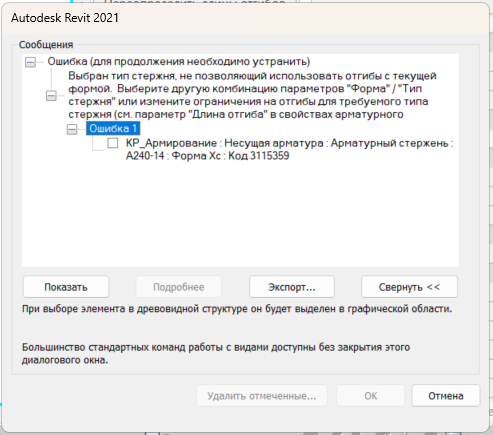

При попытке изменить диаметр арматурного стержня Revit выводит сообщение об ошибке, отменяет внесенное изменение и возвращает исходный диаметр стержня в следующих случаях:
1. Изменение на больший диаметр.
Для выбранного диаметра стержня отключено использование отгибов. При необходимости применения данного диаметра с отгибами следует обратиться в BIM-отдел.
2. Изменение на меньший диаметр.
У текущего арматурного стержня назначены отгибы, которые не допускаются для использования со стержнем меньшего диаметра. В этом случае необходимо сначала задать допустимые значения отгибов, а затем выполнить изменение диаметра стержня.
