Документация авторского надзора

Общая информация

Документация авторского надзора ( далее по тексту «АН») выпускаются для фиксации изменений, вносимых в рабочую документацию на этапе строительства. Если на проекте предусмотрена выдача такой документации, самым удобным способом оформления является использование инструмента Revit «Стадии». Стадии позволяют отследить изменения модели, а также точно получить объемы материалов, которые впоследствии необходимо отразить в ведомостях.

Использование стадий позволяет оставить комплекты РД без изменений, связанных с АН.

Алгоритм работы. Модель опалубки

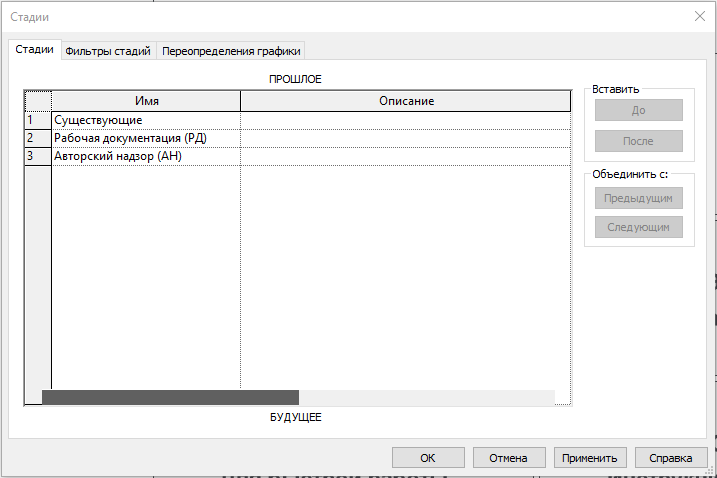

В шаблоне существует 3 основные стадии:

• Стадия «Существующие»: назначается для существующих элементов здания. Она создается в Revit по умолчанию и применяется в проектах реконструкции. В случае нового строительства данная стадия не используется.
• Стадия «Рабочая документация (РД)»: назначается для конструкций, разрабатываемых в рамках основного этапа РД.
• Стадия «Авторский надзор (АН)»: назначается для элементов, изменяемых/создаваемых в рамках выпуска документации АН.

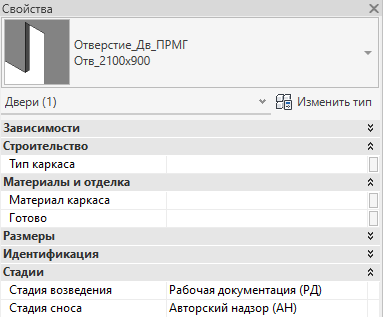

Для конструкций, которые будут снесены или замоноличены на этапе АН, стадию возведения менять не требуется: она остается «Рабочая документация (РД)». При этом необходимо установить стадию сноса «Авторский надзор (АН)».

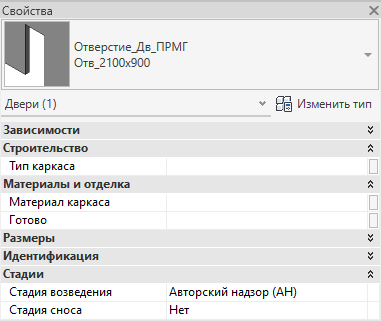

Для конструкций, которые будут возводиться на этапе АН, необходимо назначить стадию возведения «Авторский надзор (АН)». Стадию сноса устанавливать не требуется.

Настройки отображения элементов в модели

Для корректного отображения конструкций, измененных в рамках АН, необходимо внимательно следить за настройками вида/разреза. Существует два варианта настроек:

1. Для видов, на которых необходимо отразить элементы АН, в свойствах вида выставляются значения: Стадия — «Авторский надзор (АН)», Фильтр по стадиям — «Показ предыдущей + новой»;

2. Для видов, на которых необходимо отобразить ранее разработанные элементы на стадии РД, выставляются значения: Стадия — «Рабочая документация (РД)», Фильтр по стадиям — «Показ предыдущей + новой».

Важно:

Необходимо учитывать взаимодействие комплектов АР и КР. В исходной документации КР стадии РД остаются старые (первоначальные) элементы. Но при разработке комплектов АР стадии РД связанные конструкции КР должны отображаться уже на стадии АН (если по КР выпускалась документация АН). Это необходимо для отображения актуальных конструкций.

Также важно следить за единообразием в названиях стадий и фильтров по стадиям в моделях по всем разделам.

Алгоритм работы. Модель армирования

Ответственный: DD/DM.

На модели армирования алгоритм со стадиями не распространятся.
Модель армирования АН копируется с модели армирования марки конструкции, в которой вносятся изменения, связанные с АН.

Модели армирования АН располагаются по пути:
\08_РД\03_КР\01_МОДЕЛИНГ\02_КЖ_АРМИРОВАНИЕ\АН

Наименование моделей армирования АН производится следующим образом:
«Шифр проекта_Р_КЖ_АРМ_Комплект_АН_R24»

Пример:
10495_Р_КЖ_АРМ_КЖ6.1.1_АН_R24
