При первом использовании плагина «Параметризация» рекомендуется ознакомиться со статьей Параметризация. Общие сведения.
Карта автоматизации DSA_Map: Маркировка арматурных стержней
Параметризация предназначена для заполнения параметра «Позиция» у прямых и гнутых арматурных стержней.
Условия для корректной работы:
— предварительно заполнить параметр «Позиция спецификации» для гнутых арматурных стержней плагином «Автомаркировка» на панели RevitHelper;
— убедиться, что длины арматурных стержней унифицированы.
Логика заполнения:
— для гнутых и прямых арматурных стержней, считаемых в метрах погонных — <Диаметр>»п»;
— для гнутых арматурных стержней — <Префикс><Диаметр>-<Порядковый номер в пределах формы и диаметра с сортировкой по длине>;
— для прямых арматурных стержней — <Диаметр>-<Длина в дециметрах>.

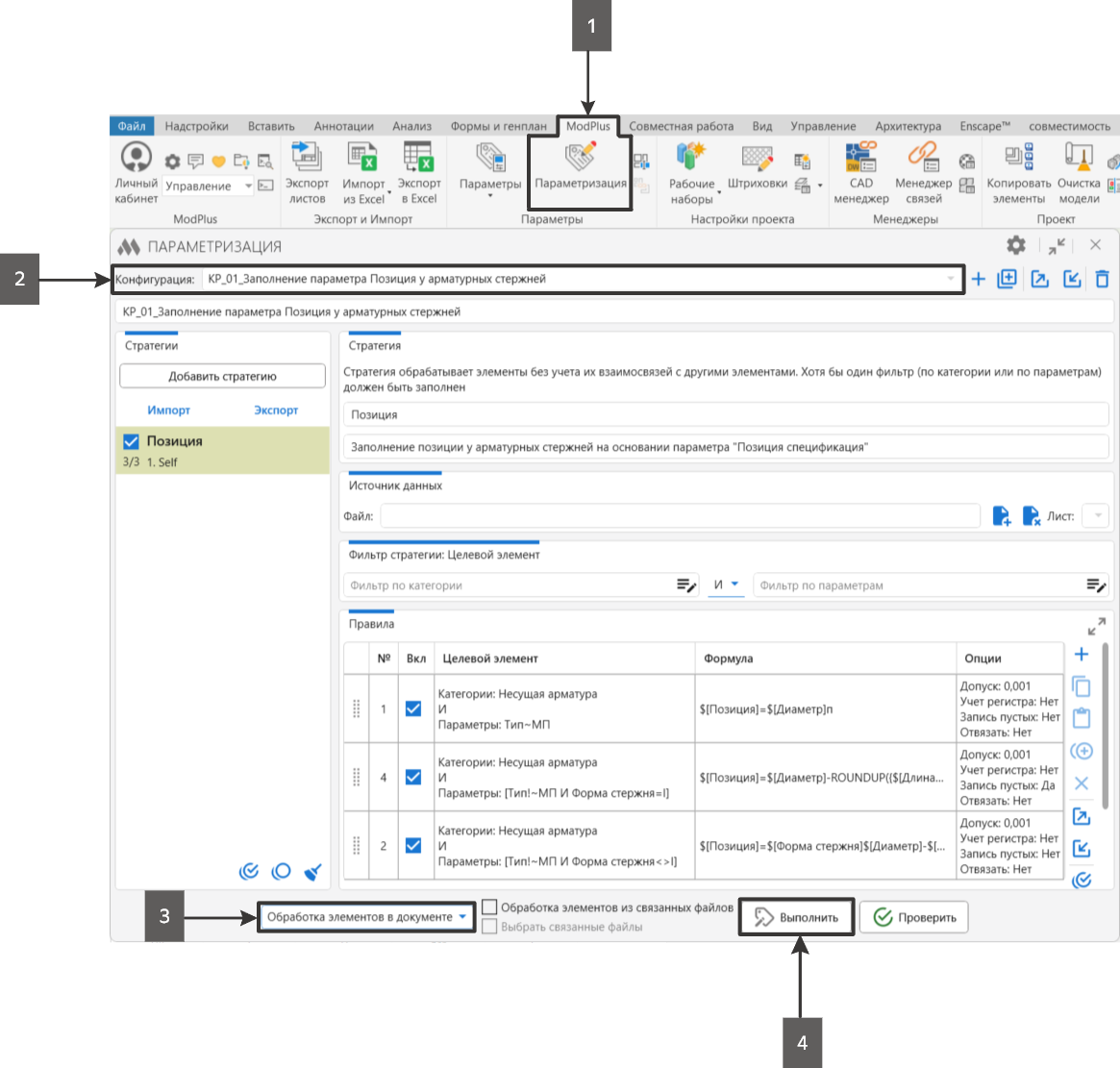

Процесс работы:
- На панели ModPlus открыть плагин «Параметризация»;
- Загрузить конфигурацию «КР_01_Заполнение параметра Позиция у арматурных стержней»;
- Запустите параметризацию на рабочем виде, выбрав «Обработка элементов в документе»;
- Нажать кнопку «Выполнить».
