Маркировка арматурных стержней

Общая информация

Под маркировкой арматурных стержней понимается заполнение параметра «Позиция» как для гнутых, так и для прямых арматурных стержней.

Логика маркировки прямых арматурных стержней:
<Диаметр>-<Длина в дециметрах>.

Пример:
16-390 – прямой арматурный стержень 16 диаметра длиной 3900 мм.

Логика маркировки гнутых арматурных стержней:
<Префикс><Диаметр>-<Порядковый номер в пределах формы и диаметра с сортировкой по длине>.

Пример:
П16-03 – П-образный гнутый арматурный стержень 16 диаметра с порядковым номером

Важно:

Для каждого диаметра внутри каждой формы задается своя нумерация. Другими словами, если в проекте присутствует 5 П-образных стержней 16 диаметра и 3 П-образных стержня 20 диаметра, то маркировка будет выглядеть следующим образом:

П16-01
П16-02
П16-03
П16-04
П16-05
П20-01
П20-02
П20-03

При этом стержни П16-01/П20-01 имеют наименьшую длину среди П-образных стержней 16/20 диаметра, а П16-05/П20-03 – наибольшую.

Сортировка арматурных стержней в печатных спецификациях (спецификации, которые выносятся на листы) осуществляется по параметру «Позиция».

Конструкторам запрещается менять сортировку в шаблонных спецификациях. В случае возникновения спорных ситуаций необходимо обратиться в BIM-отдел.

Общий алгоритм работы

При маркировке арматурных стержней могут возникать ситуации, когда необходимо скорректировать длины стержней с целью их унификации (особенно часто это происходит с гнутыми арматурными стержнями). Поэтому настоятельно рекомендуем приступать к маркировке арматурных стержней до их оформления и группировки.

Общая логика работы должна быть следующей: Армирование конструкций → Унификация длин арматурных стержней → Маркировка арматурных стержней → Оформление документации → Группировка арматурных стержней типовых конструкций (например, пилонов или колонн) → Копирование групп → Повторная маркировка арматурных стержней (только в том случае, если после первой маркировки происходила корректировка длин арматурных стержней).

Алгоритм маркировки

Маркировка арматурных стержней состоит из двух этапов:

1. Заполнение порядкового номера в параметр «Позиция спецификации» для гнутых арматурных стержней;
2. Заполнение параметра «Позиция» как для прямых, так и  для гнутых арматурных стержней.

1. Заполнение порядкового номера осуществляется с помощью вспомогательной спецификации «КК_Позиция и марка спецификации».

Базово в данной спецификации стоит фильтр по параметру «Марка конструкции» с условием «Параметр существует». Если необходимо скорректировать фильтрацию (например, установить условие равно конкретному значению), то необходимо скопировать данную спецификацию, в наименовании добавить марку конструкции, сгруппировать и только потом скорректировать фильтр.

Сортировку/Группировку в данной спецификации корректировать запрещено. В случае возникновения спорных ситуаций необходимо обратиться в BIM-отдел.

Для заполнения параметра «Позиция спецификации» необходимо воспользоваться плагином «Автомаркировка» на панели RevitHelper.

Предварительно можно загрузить подготовленную конфигурацию, расположенную по следующему пути:
\06_BIM_Public\08_РАЗРАБОТКА DS\01_REVITHELPER\03_Автомаркировка

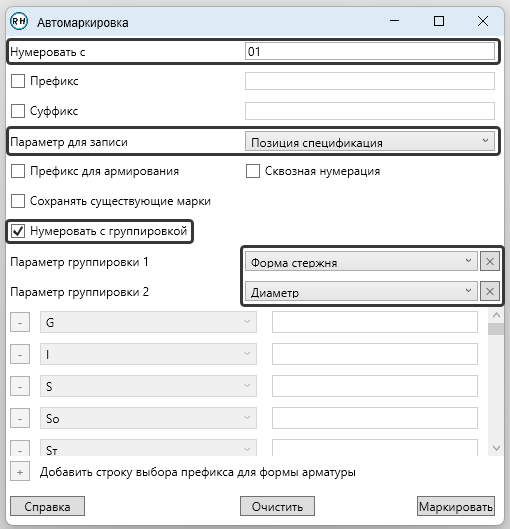

В окне плагина должны быть следующие настройки:

Далее нажимаем на кнопку «Маркировать» и плагин заполнит параметр «Позиция спецификации».

2. Для заполнения параметра «Позиция» необходимо воспользоваться плагином «Параметризация» на панели ModPlus — подробности в статье «КР_01_Заполнение параметра Позиция у арматурных стержней».

Примечание

Конфигурация заполнения параметра «Позиция» расположена по пути:
\06_BIM_Public\08_РАЗРАБОТКА DS\02_MODPLUS\01_Параметризация\02_КР\КР_01_Заполнение параметра Позиция у арматурных стержней

Алгоритм внесения изменений

Под изменениями понимается: добавление новых арматурных стержней и/или удаление существующих после выдачи документации Заказчику.

В случае с прямыми арматурными стержнями логика остается прежней, т. к. в марке присутствует только диаметр и длина.

В случае с гнутыми арматурными стержнями:

— Новым стержням назначается следующий свободный порядковый номер в группе. Например, до изменений маркировка выглядела следующим образом:

П16-01
П16-02
П16-03
П20-01
П20-02

После добавления нового П-образного арматурного стержня 16 диаметра длиной, отличной от существующих П-образных стержней 16 диаметра, маркировка будет выглядеть следующим образом:

П16-01
П16-02
П16-03
П16-04
П20-01
П20-02

Важно: Игнорируется сортировка по длине, даже если новый арматурный стержень имеет меньшую длину, чем П16-03, ему все равно назначается следующий порядковый номер.

— Если был удален существующий арматурный стержень и добавлен новый, то новому назначается следующий свободный порядковый номер и удаленный номер игнорируется.

Например, до изменений маркировка выглядела следующим образом:

П16-01
П16-02
П16-03
П20-01
П20-02

После удаления существующего стержня позиции П16-02 и добавления нового П-образного арматурного стержня 16 диаметра длиной, отличной от существующих и удаленных П-образных стержней 16 диаметра, маркировка будет выглядеть следующим образом:

П16-01
П16-03
П16-04
П20-01
П20-02

То есть новому арматурному стержню была присвоена позиция П16-04, позиция П16-02 была удалена вместе с арматурным стержнем.
