Общая информация
Подсчет отделки необходим как для выдачи ведомости отделки (РД), так и для выдачи ВОР (ПД, РД).
В шаблоне АР заготовлена ведомость отделки помещений:

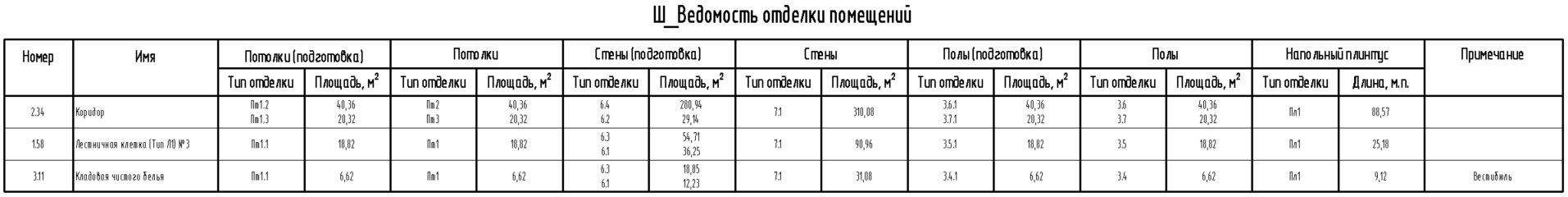

Пример сформированной на проекте ведомости отделки:
Примечание
В шаблоне АР не предусмотрены спецификации для выдачи ВОР, т. к. ВОР выдаются путем выгрузки данных с модели в Google-таблицу по форме Заказчика.
Подсчет отделки осуществляется путем внесения данных в параметры помещений и формирования спецификации в Revit на категорию «Помещения».
Подсчет данных и их внесение в параметры помещений возможен тремя способами:
Аналитический способ подсчета отделки
Подсчет отделки осуществляется через помещения (периметр, площадь, границы). Применяя аналитический способ подсчета, не требуется моделировать элементы отделки, что позволяет сократить трудозатраты как на само моделирование, так и на корректировку смоделированной отделки в случае изменений в проекте. При этом, данный способ работает только с простой геометрией отделки (отсутствие наклонных стен в помещении, отсутствие перепадов, порожков и т. д.), что накладывает определенные ограничения в применении, о которых подробнее поговорим ниже.
Моделируемый способ подсчета отделки
Подсчет отделки осуществляется на основе смоделированных элементов отделки. Применяя моделируемый способ подсчета, требуется моделировать элементы отделки, что влечет за собой дополнительные трудозатраты как на само моделирование, так и на корректировку смоделированной отделки в случае изменений в проекте. При этом, данный способ является универсальным и работает даже со сложной геометрией отделки (наклонные стены в помещении, перепады и т. д.).
Комбинированный способ подсчета отделки
Не является самостоятельным способом. Комбинирование аналитического и моделируемого способа подсчета отделки. Например, в рамках одного помещения черновая и чистовая отделка стен посчитана аналитически, а чистовая и черновая отделка полов и потолков посчитана моделируемым методом. Либо в одном помещении вся отделка была посчитана аналитически, а в другом – моделируемым методом. Применение комбинированного способа отделки позволяет по умолчанию использовать аналитический способ, а в случае сложной геометрии отделки локально применить моделируемый способ.
Для комфортного восприятия изложим алгоритм подсчета отделки в виде блок-схемы Процесс подсчета отделки.
Уточняющая информация по каждому блоку на схеме либо представлена в данной инструкции ниже, либо в отдельном блоке указана ссылка на необходимую инструкцию.
Требования к параметризации и моделированию помещений
Поскольку ключевым элементом для подсчета отделки являются помещения, то важно соблюдать следующие требования:
1. Для помещений должны быть загружены необходимые параметры. Список параметров и их предназначение указаны в статье «Помещения», п.4 Параметры. В случае отсутствия какого-либо параметра в модели необходимо обратиться в BIM-отдел. Ответственный BPM;
2. Помещения по высоте должны быть простроены до низа вышележащей ЖБ плиты перекрытия. Ответственный DM/DD AR;
Примечание
Такое решение принято из-за необходимости подсчета площади обеспыливания стен в запотолочном пространстве. Если моделировать помещения по высоте до подвесного потолка, то определить высоту стен в запотолочной части (до низа вышележащей ЖБ плиты перекрытия) не представляется возможным.
3. Для помещений заполнить параметр «DS_Подвесной потолок»;
4. Для помещений, где проектом предусмотрен подвесной потолок, необходимо заполнить параметр «ВО_Высота подвесного потолка», указав проектное значение высоты подвесного потолка. Ответственный DM/DD AR.
Выбор способа подсчета отделки
Поскольку аналитический способ подсчета отделки не является универсальным, определим критерии выбора способа подсчета отделки.
Критерии выбора аналитического способа
Аналитический способ подсчета отделки является приоритетным – применяется по умолчанию если нет ограничений.
Ограничения для использования аналитического способа для подсчета отделки стен:
1. EIR включает в себя требование по моделированию отделки;
2. В рамках одного помещения присутствуют разные типы чистовой отделки;
Примечание
Данный пункт относится именно к чистовой отделке, т. к. тип чистовой отделки не привязан логически к данным в моделях. Тогда как тип черновой отделки зависит от типа стены-основы (стены, по которой выполняется черновая отделка), что позволяет алгоризмизировать подсчет разных типов черновой отделки стен в рамках одного помещения.
3. В помещении присутствуют наклонные стены;
4. Revit не может определить стену-основу границей помещения. При аналитическом способе подсчет отделки осуществляется через принадлежность стены-основы (стены, по которой выполняется отделка) к границе помещения.
Ограничения для использования аналитического способа для подсчета отделки полов и потолков:
1. EIR включает в себя требование по моделированию отделки;
2. В рамках одного помещения присутствуют разные типы отделки;
3. Отделка имеет сложную геометрию: перепады, порожки и т. д.
Критерии выбора моделируемого способа
Моделируемый способ подсчета отделки применяется если невозможно использовать аналитический способ.
Подготовка Google-транслятора
В разработке. В случае возникновения вопросов необходимо обратиться в BIM-отдел.
